正泰NKG1时控开关设置与使用说明书

正泰NKG1时控开关设置与使用一、时控开关的设置：1.首先，确定所需的开关时间，包括开关时间、星期和循环模式。

例如，我们可以设置每天的早上8点开启，晚上10点关闭。

2.按下时控开关上的设置按钮，进入设置模式。

设置按钮位于开关的正面或背面，具体位置根据产品型号而定。

3.选择星期模式。

时控开关通常提供星期模式和循环模式两种选择。

星期模式允许用户设置具体的星期几执行开关操作。

4.设置开关时间。

按下设定按钮，设定开启时间和关闭时间。

可以通过按住调整按钮连续调整时间，也可以通过按一下逐个调整。

5.设置循环模式。

循环模式允许用户设定开关操作重复的周期，可以选择每日、每周、每月或其他自定义模式。

二、时控开关的使用：1.将时控开关连接到电源。

将电源线的一端插入时控开关的电源插座，将另一端插入电源插座。

2.进行手动操作。

时控开关通常具有手动开关按钮，可以手动执行开关操作。

按下“开启”按钮即可打开电路，按下“关闭”按钮即可关闭电路。

3.设置自动操作。

将时控开关调至自动模式，根据之前设置的开关时间，时控开关将自动执行开关操作。

在设定的时间点，时控开关会自动打开或关闭电路。

4.监控开关状态。

时控开关通常具有指示灯，可以显示开关的当前状态。

绿色指示灯表示开启，红色指示灯表示关闭。

5.调整设置。

如果需要更改之前的设置，可以按下设置按钮进入设置模式，然后按照前面的步骤进行调整。

时控开关常见的使用场景包括自动照明、自动降温、自动浇花等。

通过设置合适的开关时间，可以节省能源和提高家居安全性。

需要注意的是，在使用时控开关之前，要仔细阅读产品说明书，了解具体的设置和使用方法。

同时，时控开关接线时要注意电源是否已断开，并确保正确接线以避免电器故障或人身安全事故。

总之，正泰NKG1时控开关的设置和使用方法相对简单，只需要按照说明书进行操作即可。

它可以帮助我们实现自动化控制，提高生活质量和安全性。

nkg双路时控开关说明书序言：本说明书是为了帮助用户更好地了解和使用NKG双路时控开关而准备的。

请用户在使用前仔细阅读本说明书，并按照说明书指引进行正确操作。

一、产品概述：NKG双路时控开关是一种用于控制电器设备自动开启和关闭的装置。

它可以根据用户设置的时间参数，在设定的时间点自动进行开关操作。

同时，该产品具有定时开关和手动开关两种操作模式可选。

二、产品特点：1.双路控制：NKG双路时控开关具有两个独立控制通道，可以同时控制两个电器设备的开启和关闭。

2.多种定时模式：该产品支持多种定时模式，包括：每日定时、周定时、月定时和年定时。

用户可以根据实际需求选择不同的模式进行设定。

3.多个开关时间设置：NKG双路时控开关可以设置多个开关时间，用户可以根据需要设置不同的时间段进行开关控制。

4.显示屏显示：该产品配有液晶显示屏，可以直观地显示当前时间和各个设置参数，方便用户进行操作和观察。

5.安全可靠：NKG双路时控开关采用高品质的电子元件和稳定可靠的电路设计，具有短路保护、过压保护和过载保护等多种安全功能。

三、使用说明：1.输入电源：NKG双路时控开关需要接入220V交流电源才能正常工作，请务必确保电源的稳定性和正确性。

2.接线：将待控制的电器设备分别接入控制开关的两个输出端口，确保接线牢固可靠。

3.开关设置：首次使用时，用户需要对控制开关的时间参数进行设置。

具体操作如下：(1)按下设定键进入设置模式，屏幕显示当前设置的模式和时间。

(2)使用加减键可以进行参数的增加和减少。

(3)设置完成后，再次按下设定键确认设置，并开始自动运行。

4.手动开关：在手动开关模式下，用户可以通过面板上的手动开关按钮手动控制设备的开启和关闭。

按下开启按钮，设备开启；按下关闭按钮，设备关闭。

5.定时开关：在定时开关模式下，用户可以根据实际需求设置不同的开关时间。

根据显示屏上的时间提示，用户可以方便地进行操作。

四、安全注意事项：1.在正常使用过程中，严禁私自拆卸或改变产品内部电路，以免引起电路短路或发生其他故障。

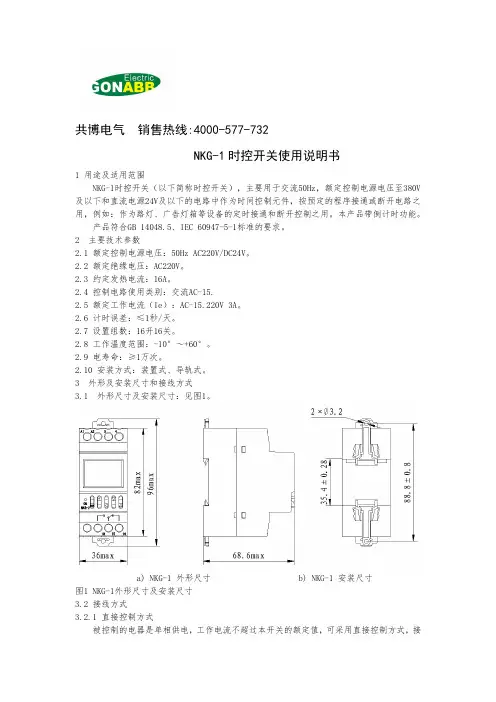

共博电气销售热线:4000-577-732NKG-1时控开关使用说明书1 用途及适用范围NKG-1时控开关（以下简称时控开关），主要用于交流50Hz，额定控制电源电压至380V 及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用，例如：作为路灯、广告灯箱等设备的定时接通和断开控制之用。

本产品带倒计时功能。

产品符合GB 14048.5、IEC 60947-5-1标准的要求。

2 主要技术参数2.1 额定控制电源电压：50Hz AC220V/DC24V。

2.2 额定绝缘电压：AC220V。

2.3 约定发热电流：16A。

2.4 控制电路使用类别：交流AC-15.2.5 额定工作电流（Ie）：AC-15.220V 3A。

2.6 计时误差：≤1秒/天。

2.7 设置组数：16开16关。

2.8 工作温度范围：-10°～+60°。

2.9 电寿命：≥1万次。

2.10 安装方式：装置式、导轨式。

3 外形及安装尺寸和接线方式3.1 外形尺寸及安装尺寸：见图1。

a) NKG-1 外形尺寸 b) NKG-1 安装尺寸图1 NKG-1外形尺寸及安装尺寸3.2 接线方式3.2.1 直接控制方式被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。

3.2.2 单相扩容方式被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。

3.2.3 三相工作方式被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V 50Hz，接线方式如图5所示。

图2 单相直接控制接线图图3 单相扩容控制接线图（接触器线圈220V）图4 三相控制接线图（接触器线圈220V）图5 三相控制接线图（接触器线圈380V）4 设置与使用本产品的面板设有“MD（模式）”、“R（取消/恢复）”、“（移位）”、“（-）”、“（+）”五个按键。

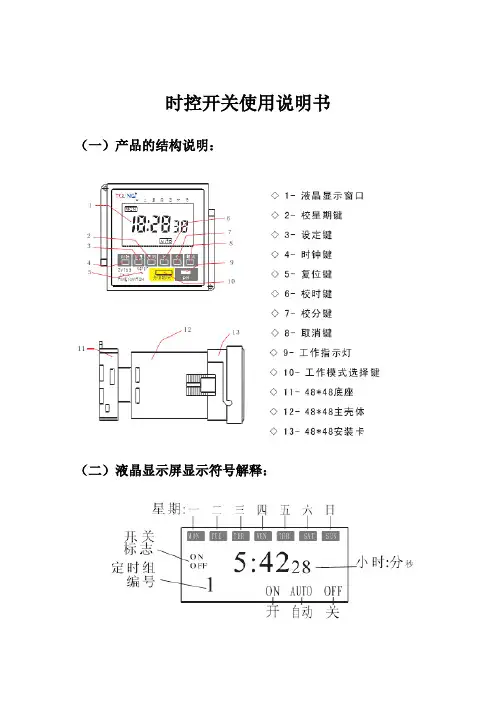

时控开关使用说明书（一）产品的结构说明：
（二）液晶显示屏显示符号解释：
3、检查:连按“设定”键检查所设定的时间是否正确;
4、修改:发现定时设定错误，先按“设定”调至该次定时时间，按取消/恢复”键清除，再按“时”、“分”、“星期”重新设定；
5、结束检查:按“时钟”键结束定时设置，回到时钟运行状态。

6、手动控制:按开/自动/关”键，即可实现对负载的手动开关控。

（五）举例说明：
注意：
本产品使用充电电池，为防止产品过度放电损坏电池，产品应每2个月需要接入电源充电48小时以上；在储藏转运过程中出现显示模糊或不显示的原因，为电池电量不足，只需将产品接入电源半小时并按复位键重新启动即可恢复正常。
