根据以下描述画出系统顶层图及细化数据流图。

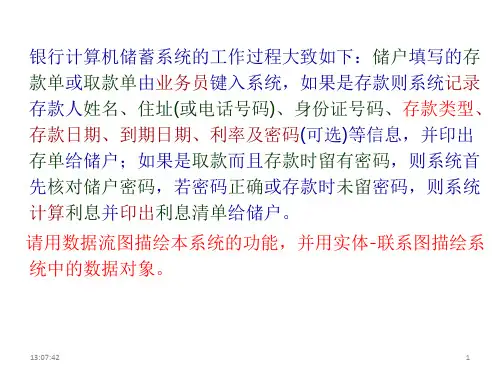

银行储蓄系统存取款流程如下：
1.业务员事先录入利率信息。
2.如果是存款，储户填写存款单，业务员将存款单键
入系统，系统更新储户存款信息（存款人姓名、存款人账号、电话号码、身份证号码、存款金额、存款类型、利息、密码等），接下来打印存单给储户；
3.如果是取款，储户填写取款单，业务员将取款单键
入系统，系统根据储户提供的密码及取款单来核对储户密码，若密码正确，则系统更新储户存款信息，根据银行的利率信息计算利息，最后打印利息清单给储户。

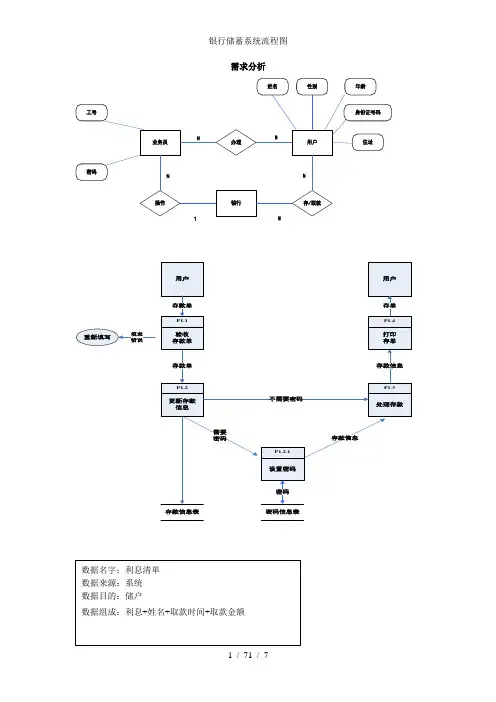

对顶层数据流图进一步细化:。
需求分析用户存款单填表错误存款单存款信息表需要密码密码信息表密码存款信息存款信息用户存单P1.1验收存款单P1.2更新存款信息P1.3处理存款P1.4打印存单不需要密码P1.2.1设置密码重新填写概要设计模块标识符模块功能控制关系身份验证模块G1 验证用户身份存款模块G2 银行业务员输入存款信息，系统进行存储取款模块G3 银行业务员输入取款信息，系统进行存储存款单打印模块G4 银行业务员输入存款信息并打印取款单打印模块G5 银行业务员输入取款信息并打印按用户名和ID查询模块G6 查询用户信息G1 G2 G3 G4G5 G6身份验证功能*存款功能*取款功能*存款单打印功能*取款单打印功能*按用户名和ID查询功能*[说明各个数据结构与访问这些数据结构的各个程序之间的对应关系。
][程序1] [程序2] [……] [程序m][数据结构1] √[数据结构2] √√...... …………[数据结构n] √√输出信息可能原因处理方法***不能为空***项忘记填写按照要求填写***项***不能重复***项数据库已有相应记录按照要求填写***项数据库连接不上等类似的提示信息数据库服务器关闭或者网络不通检查数据库服务器是否关闭，如关闭则启动，否则检查网络配置详细设计名称标识数据类型数据值输入方式用户ID customerid 字符键盘输入密码password 字符或数字键盘输入名称标识数据类型数据值输入方式存款金额cunkuancount 数字（ Double ）>0 键盘或鼠标名称标识数据类型数据值输入方式取款金额qukuancount 数字（ Double ）>0 键盘或鼠标名称标识数据类型数据值输入方式用户ID customerid 字符键盘输入用户名customername 字符、数字键盘输入测试分析报告。
