西南大学17秋[1082]《楼宇自动化》作业答案

西南大学网络与继续教育学院《楼宇自动化》作业答案1、楼宇自动化系统主要对智能建筑中所有和实现高度自动化和智能化的集中管理。

•参考答案：机电设施；能源设施•2、综合布线的测试和验收是确保整个和的关键一步。

•参考答案：工程质量；投资回报•3、建筑群子系统是在多幢建筑物之间建立。

•参考答案：数据通信连线•4、实际施工中，对普通220 V市电，平行时距离应在以上。

•参考答案：200 mm•5、线缆包括和。

•参考答案：铜缆；光缆••综合布线系统的最根本的特点是。

•参考答案：独立性•7、智能建筑内的有线通信系统主要包括、、。

•参考答案：电话系统；电视系统；计算机网络系统•8、电子信箱(或电子邮件)是一种基于的信息传递业务。

•参考答案：计算机网络•9、防排烟设施有控制和控制两种方式。

•参考答案：中心；模块•10、广播功放的最重要指标是。

•参考答案：额定输出功率•11、解码器功能是把主机的控制码转换成输出。

•参考答案：模拟信号•12、探测器位于现场，它由和两部分组成。

•参考答案：传感器；前置信号处理电路•13、非接触型智能卡分为两种，一种为，另一种为。

•参考答案：近距离耦合式；远程耦合式•14、网络的关键控制点应该和联系起来。

•参考答案：警报系统•15、雷电波入侵智能建筑的形式有两种，一种是，另一种是。

•参考答案：直击雷；感应雷•16、电梯可分为和两类。

•参考答案：直升电梯；手扶电梯•17、BAS给排水监控对象主要是水池、水箱的和各类的工作状态。

•参考答案：水位；水泵•18、空调机组的调节对象是相应区域的、参数。

•参考答案：温度；湿度•19、直接数字控制器（DDC—Direct Digital Controller），又称。

•参考答案：下位机•20、在国际上，智能建筑已经向和发展。

•参考答案：智能建筑群；智能城市•21、链路性能测试主要检查链路的是否合乎设计规范。

•参考答案：电气特性•22、建筑上一般把方孔称为，圆孔称为。

1.智能大厦的3A是指楼宇自动化、办公自动化、通信自动化2.在BA系统中，照明设备一般包括时间表控制模式，情景切换控制模式，动态控制模式，远程强制控制模式，联动控制模式。

3.集散控制系统的体系特征是功能分层，他充分反映了DCS的分散控制、集中管理的特点。

4.冷吊顶系统的工作原理是利用热辐射原理对室内的空气温度进行调节。

5.所谓工程界面的确定是明确各子系统的功能及相应之间的接口界面，各供应商的职责，以确保系统集成。

6.最基本的防盗报警系统是由多个入侵探测器加上一个报警主机构成的。

7.BACnet协议最根本的目的是要提供楼宇自控系统实现互操作的方法。

8.智能建筑供电系统的主接线一般采用双电源进线。

9.综合布线系统传输介质包括：双绞线、同轴电缆、光纤。

10.在楼宇自控系统中所有的DDC工作站的工作电源都应由BA系统监控中央站的UPS供电。

11.综合布线系统是由工作区子系统、水平子系统、电信间子系统、干线子系统、设备间子系统、建筑群子系统六个子系统组成。

1.OPC技术意为过程控制中的对象嵌入技术，是一项工业技术规范与标准√2.加湿器的目的是为了给大楼房间提供一种降温手段X3.楼宇安全防范技术工程按风险等级或建筑规模大小划分工程规模X4.进行楼宇调配点设计时，应尽量将变电所设在几何中心X5.楼宇自动化包含了办公自动化、通信自动化、消防自动化X6.IBMS和BMS是一个系统的两个说法√7.冷吊顶系统的工作原理是利用-------- X8.风门执行器主要是控制新风机组或空气处理机的各类风阀的开度大小√9.多线制系统中X10.火灾报警控制器按系统连线方式分多线制和总线制√1、现场控制器采用模块化结构，在电源模块中，为控制器提供的工作电压为多少。

DA、9VDCB、18VDCC、24V ACD、24VDC2.楼宇自动化系统主要是针对哪种空调系统进行监控。

AA、集中式中央控制系统B、窗式空调C、局部空调D、柜式空调3.按照国家标准，JB-QB-100型，属于那种报警控制器。

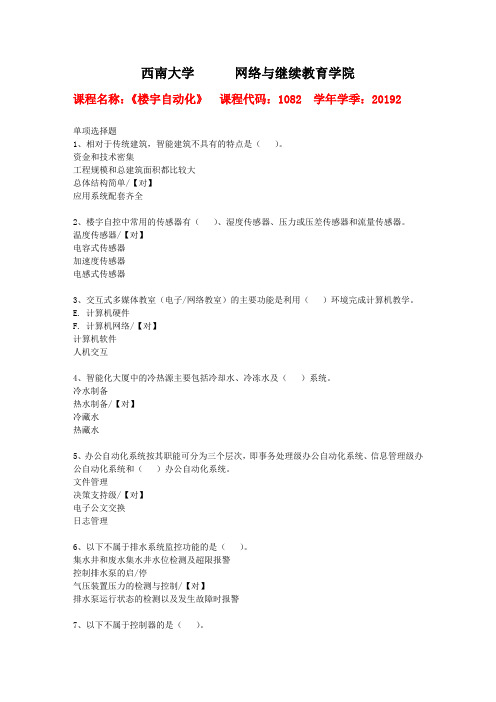

西南大学网络与继续教育学院
课程名称：《楼宇自动化》课程代码：1082 学年学季：20192
单项选择题
1、相对于传统建筑，智能建筑不具有的特点是（）。

资金和技术密集
工程规模和总建筑面积都比较大
总体结构简单/【对】
应用系统配套齐全
2、楼宇自控中常用的传感器有（）、湿度传感器、压力或压差传感器和流量传感器。

温度传感器/【对】
电容式传感器
加速度传感器
电感式传感器
3、交互式多媒体教室（电子/网络教室）的主要功能是利用（）环境完成计算机教学。

E. 计算机硬件
F. 计算机网络/【对】
计算机软件
人机交互
4、智能化大厦中的冷热源主要包括冷却水、冷冻水及（）系统。

冷水制备
热水制备/【对】
冷藏水
热藏水
5、办公自动化系统按其职能可分为三个层次，即事务处理级办公自动化系统、信息管理级办公自动化系统和（）办公自动化系统。

文件管理
决策支持级/【对】
电子公文交换
日志管理
6、以下不属于排水系统监控功能的是（）。

集水井和废水集水井水位检测及超限报警
控制排水泵的启/停
气压装置压力的检测与控制/【对】
排水泵运行状态的检测以及发生故障时报警
7、以下不属于控制器的是（）。

大连理工大学网络教育学院2017年春《楼宇自动化》期末考试复习题☆注意事项：本复习题满分共：400分。

一、单项选择题1、（）表现了电气工程的供电方式、电能输送、分配控制方式，从中可以看出工程的概况。

A．电气系统图B．电气平面图C．电气原理图D．设备布置图2、目前我国典型建筑供配电系统最常采用的主结线方式是（）。

A．一备一用C．双电源+自备发电机B．同时供电D．高供低备3、对工程图进行分析时，一般从电源进线开始，按照（）的方向。

A．从上到下B．从左到右C．从右到左D．电能流动4、在照明安装中，属于事故照明的是（）。

A．局部照明B．疏散照明C．混合照明D．一般照明5、对于住宅建筑照明，起居室、卧室的照度通常设为（）。

A．25-50Lx B．30-75LxC．50-100Lx D．15-30Lx6、五层照明平面图中的管线敷设在（）地板中；五层动力平面图中的管线则敷设在（）楼板中。

A．五层，五层B．六层，五层C．六层，四层D．五层，四层7、下列给排水系统控制方式中属于非恒压即非匹配式给水的是（）。

A．重力给水系统C．水泵直接给水系统B．并联气压给水系统D．以上答案都不正确8、消防联动控制装置的控制电源的电压一般为（）。

A．380V B．220V C．12V D．24V9、下列设备中不属于压缩式制冷系统主要组成部分的是（）。

A．压缩机B．冷凝器C．吸收器D．蒸发器10、全频道系统理论上可以容纳（）个标准频道。

A．58 B．68C．79 D．881．A 2．C 3．D 4．B 5．B 6．C 7．A 8．D 9．C 10．B11、（）是表示电气设备、装置与线路平面布置的图纸，是进行电气安装的主要依据。

A．电气系统图B．电气平面图C．电气原理图D．设备布置图12、供电系统的主结线方式主要有（）种。

A．一B．二C．三D．四13、配电屏正确的操作顺序是（）。

A．断电时，先断开断路器后断开隔离刀开关B．断电时，先断开隔离刀开关后断开断路器C．送电时，先合上负荷开关再合上断路器D．送电时，先合上断路器再合上隔离刀开关14、下列选项中不属于应急照明的是（）。

第一章1、智能建筑的3A技术答：楼宇自动化系统，通信自动化系统，办公自动化系统。

2、智能建筑使用的4C技术。

答：现代计算机技术，现代控制技术，现代通信技术，现代图形技术。

第二章1、传感器、变送器的作用。

答：传感器的作用是在测量过程中将物理量、化学量转变成电信号。

变送器的作用是把传感器得到的电信号再转变成标准的电信号。

2、楼宇自动化常用的控制器有哪些，作用是什么？答：楼宇中常用的控制器有：（1）温度控制器：主要用于测量室温度，以此控制风机盘管冷、热水阀的启停。

（2）湿度控制器：主要用于室湿度检测，以此来控制加湿阀的启停。

（3）防霜冻保护开关：主要用来检测新风机组或空气处理机中的盘管温度，当温度底于某一设定值时，系统自动关闭风机和新风阀门，同时打开热水电动二通阀来防止盘管的冻结。

（4）压差开关：主要用来检测新风机组或空气处理机中的滤网，当滤网发生堵塞里，装在滤网两端的压差开关会发出报警信号。

（5）水流开关：主要用来检测管道是否有水的流动，通常就用于制冷站、热站、给排水等带有泵的系统中。

（6）液位开关：主要用来检测液体的液位，如清水池和污水池的液位。

5、DCS系统的组成及各部分的功能。

答：DCS（集散控制系统）由现场控制站，操作员站，工程师站，管理计算机，系统网络和DCS的软件组成。

功能：（1）现场控制站作为系统的控制级，主要完成各种现场楼宇机电设备运行过程信号的采集、处理及控制，作为控制和操作同时进行。

（2）操作员站主要功能是显示各个现场站及不同的楼宇设备子系统的过程实时数据，同时对各个现场站发出改变设定值、改变回路状态及控制指令。

（3）工程师站功能类似于操作员站，但具有更多编程、调式功能，通常以笔记本电脑形式出现。

（4）管理计算机除具有实时监控外，主要进行管理功能。

（5）系统网络主要功能是中央监控计算机与DDC之间的通信和多台中央监控计算机与管理计算机之间的通信。

（6）DCS的软件包括控制软件包和操作显示软件包，主要功能是数据采集处处理6、DCS系统的三级结构与两级网络。

西南大学网络与继续教育学院课程考试随机出题，下载前核对题目。

一、判断题(本大题共15小题，每道题2.0分，共30.0分)判断正误，对的打“√“，错的打”ד。

1.树型结构是多层的星型结构。

对错2.火灾自动报警与消防联动控制系统的特点是间断工作。

对错3.保安巡更人员携带巡更记录仪按指定的巡更路线到达巡更点，不需要进行现场确认记录。

对错4.对干线子系统影响较大的电磁干扰源是变压器、电动机和日光灯。

对错5.计算机网络技术是办公自动化的主要支柱。

对错6.屏蔽及其正确接地是防止电磁干扰的最佳保护方法。

对错7.智能建筑的核心是人工智能。

对错8.大厦供配电监控系统主要用来检测大厦供配电设备和常用发电机组的工作状态及供配电质量。

对错9.传真存储转发系统是在用户传真机之间设立存储转发设备，用户之间的传真文件或图片都要经过存储转发系统控制。

对错10.建筑群子系统是在多幢建筑物之间建立数据通信连线。

对错11.扰动控制主要包括电机启/停以及全局环路控制器控制点的复位。

对错12.传统的语音通信采用RJ45插头，而网络数据通信采用RJ11插头。

对错13.自动光圈镜头上的ALC（自动镜头控制）调整用于设定测光系统。

对错14.设备间子系统的硬件与管理子系统的硬件不同。

对错15.在国际上，智能建筑已经向智能建筑群和智能城市发展。

对错二、单项选择题(本大题共10小题，每道题3.0分，共30.0分)只有一个正确选项。

1.感温式探测器是响应异常温度、温升速率和（）等参数的探测器。

A.温差B.火灾大小C.火灾区域D.湿度2.直接数字控制器(DDC—Direct Digital Controller)，又称（）。

A.上位机B.单片机C.变换器D.下位机3.当使用水泵出现故障时，（）会自动投入工作。

A.给水系统B.备用水泵C.热水系统D.排水系统4.智能停车场系统按其所在环境不同可分为内部智能停车场管理系统和（）管理系统两大类。

A.公用智能停车场B.入口管理C.实时监控D.出口管理5.该系统控制各类人员的出入以及他们在相关区域的行动，通常被称作（）。

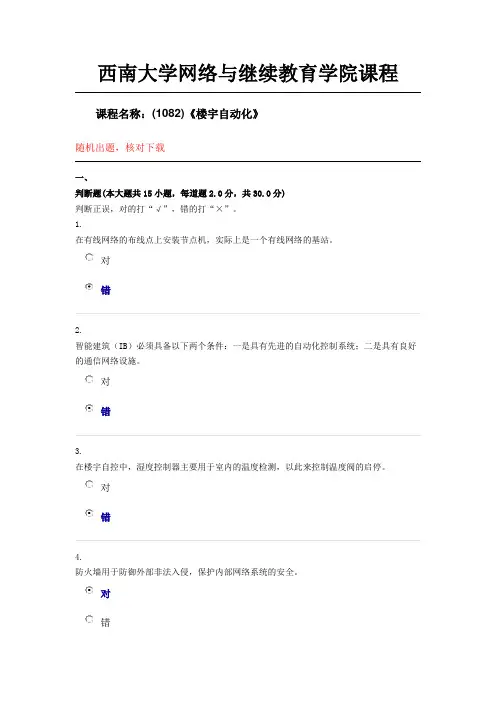

西南大学网络与继续教育学院课程
随机出题，核对下载
一、
判断题(本大题共15小题，每道题2.0分，共30.0分)
判断正误，对的打“√”，错的打“×”。

1.
在有线网络的布线点上安装节点机，实际上是一个有线网络的基站。

对
错
2.
智能建筑（IB）必须具备以下两个条件：一是具有先进的自动化控制系统；二是具有良好的通信网络设施。

对
错
3.
在楼宇自控中，湿度控制器主要用于室内的温度检测，以此来控制温度阀的启停。

对
错
4.
防火墙用于防御外部非法入侵，保护内部网络系统的安全。

对
错。

第2章11、楼宇自动化系统中常用传感器有哪些?它是依据什么原理制成的?(至少举3例)温度传感器。

金属热电阻温度传感器:利用金属电阻随温度变化而变化的特性制成。

热敏电阻温度传感器:利用半导体的电阻随温度变化而变化的特性制成。

湿度传感器。

温度测量用湿敏元件,湿敏元件随外界温度变化而使电阻值随之变化的特性。

压力传感器。

将压力转换成电流或电压的器件。

电阻式压力传感器:将测压弹性元件的输出位移变换成滑动电阻的触电位移,这样被测压力的变化就转换成滑动电阻值的变化,把这一滑动电阻与其他电阻接成桥路,当阻值发生变化时,电桥输出不平衡电压。

12、传感器的应用应遵循什么原则?根据被测量确定传感器的类型;灵敏度的选择;频率响应特性;线性范围;稳定性。

13、DCS是怎么定义的?有哪些部分组成?控制功能分散,操作管理集中的分散型控制系统,即DCS(Distributed Control System).它由集中管理部分、分散控制部分和通信部分组成。

14、DCS有哪些特点?分级递阶控制;分散控制;自治和协调性;友好性;适应性、灵活性和可扩充性;开放系统;可靠性和安全性。

15、DCS系统在楼宇自动化中一般有哪些应用?按建筑层面组织的集散型楼宇自动化系统按建筑设备功能组织的集散型楼宇自动化系统混合型的集散型楼宇自动化系统。

16、DDC指的是什么?功能有哪些?楼宇中的现场控制器采用的计算机技术,又称直接数字控制器,简称DDC在DCS中,各种现场检测仪表送来的测量信号均由DDC进行实时的数据采集、滤波、非线性较正、各种补偿运算、上下限报警及累积计量计算等。

所有测量值、状态监测值晶通信网络传送到中央管理计算机数据库,进行实时显示、数据管理、优化计算、报警打印等。

DDC将现场测量信号与设定值进行比较,按照产生的偏差由DDC完成各种开环控制、闭环反馈控制,并控制/驱动执行机构完成对被控参数的控制。

DDC能接受中央管理计算机发来的各种直接操作命令,对监控设备和控制参数进行直接控制,提供对整个被控过程的直接控制与调节功能。

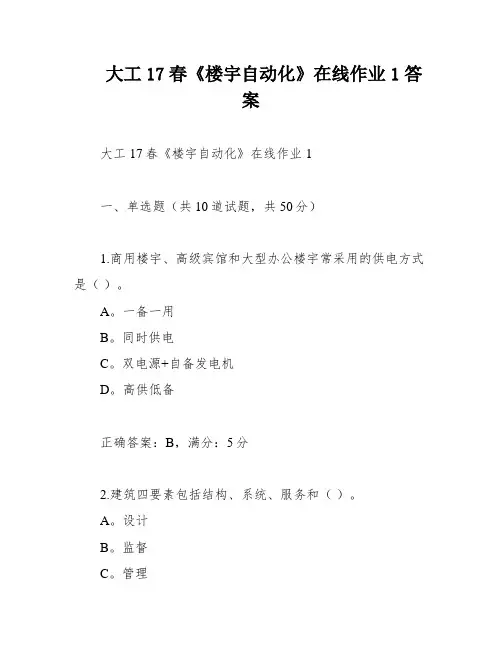

大工17春《楼宇自动化》在线作业1答案大工17春《楼宇自动化》在线作业1一、单选题（共10道试题，共50分）1.商用楼宇、高级宾馆和大型办公楼宇常采用的供电方式是（）。

A。

一备一用B。

同时供电C。

双电源+自备发电机D。

高供低备正确答案：B，满分：5分2.建筑四要素包括结构、系统、服务和（）。

A。

设计B。

监督C。

管理D。

目的正确答案：C，满分：5分3.导线标注BV（3×50+2×25）SC70-FC中BV表示（）。

A。

铜芯塑料绝缘B。

铝芯塑料绝缘C。

铜芯橡胶绝缘D。

铝芯橡胶绝缘正确答案：A，满分：5分4.表示电气设备、装置与线路平面布置的图纸称为（），它是进行电气安装的主要依据。

A。

系统图B。

电气系统图C。

电气平面图D。

设备布置图正确答案：C，满分：5分5.目前我国典型建筑供配电系统最常用的主结线方式是（）。

A。

一备一用B。

同时供电C。

双电源+自备发电机D。

高供低备主结线正确答案：C，满分：5分6.供电系统的主结线方式有（）种。

A。

一B。

二C。

三D。

四正确答案：D，满分：5分7.定位轴线标号的原则是水平方向采用数字，（）标出。

A。

由中间向两侧B。

由两侧向中间C。

由右向左D。

由左向右正确答案：D，满分：5分8.ATS是（）。

A。

自动转换开关电器B。

电柜C。

变压器柜D。

配电箱正确答案：A，满分：5分9.起到隔离带电母线作用的是（）。

A。

低压断路器B。

刀开关C。

自动空气断路器D。

熔断器正确答案：B，满分：5分10.分析图的方法一般是（）。

A。

从电源进线开始，按照由下到上的顺序进行B。

从电源进线开始，按照由左到右的方向进行C。

从电源进线开始，按照电能流动的方向进行D。

从电源进线开始，按照接线方式进行正确答案：C，满分：5分二、判断题（共10道试题，共50分）1.电气原理图可以用来指导电气设备和器件的安装、调试、接线、使用与维修。

A。

错误B。

正确正确答案：B，满分：5分2.只有同时供电主结线方式才有联络开关。

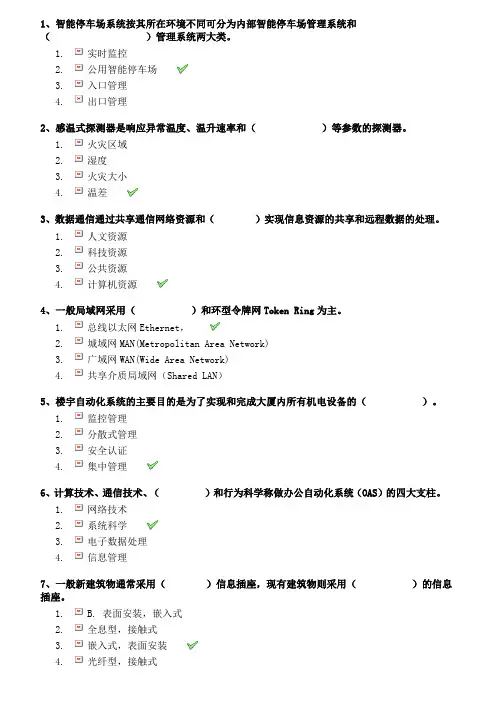

1、智能停车场系统按其所在环境不同可分为内部智能停车场管理系统和（）管理系统两大类。

1.实时监控2.公用智能停车场3.入口管理4.出口管理2、感温式探测器是响应异常温度、温升速率和（）等参数的探测器。

1.火灾区域2.湿度3.火灾大小4.温差3、数据通信通过共享通信网络资源和（）实现信息资源的共享和远程数据的处理。

1.人文资源2.科技资源3.公共资源4.计算机资源4、一般局域网采用（）和环型令牌网Token Ring为主。

1.总线以太网Ethernet，2.城域网MAN(Metropolitan Area Network)3.广域网WAN(Wide Area Network)4.共享介质局域网（Shared LAN）5、楼宇自动化系统的主要目的是为了实现和完成大厦内所有机电设备的（）。

1.监控管理2.分散式管理3.安全认证4.集中管理6、计算技术、通信技术、（）和行为科学称做办公自动化系统（OAS）的四大支柱。

1.网络技术2.系统科学3.电子数据处理4.信息管理7、一般新建筑物通常采用（）信息插座，现有建筑物则采用（）的信息插座。

1. B. 表面安装，嵌入式2.全息型，接触式3.嵌入式，表面安装4.光纤型，接触式8、DCS一般通过（）来实现管理界面。

1.通用软件2.行业软件3.工业组态软件4.专业组态软件9、楼宇自动化系统主要对智能建筑中所有（）和（）实现高度自动化和智能化的集中管理。

1.数据通信，能源设施2.门禁系统，消防设施3.计算机网络，机电设施4.机电设施，能源设施10、雷电波入侵智能建筑的形式有两种，一种是直击雷，另一种是（）。

1.感应雷2.强电干扰3.弱电干扰4.电磁干扰11、系统设计是根据系统分析阶段确定的系统功能，确定系统的物理结构，即由逻辑模型得出（）。

1.物理模型2.数学模型3.参数模拟4.几何模型12、建筑群间线缆与室内线缆的差别只是在（）方面。

1.内外层保护2.外层保护3.安全4.内层保护13、数据通信是（）与（）相结合的新兴通信技术。
