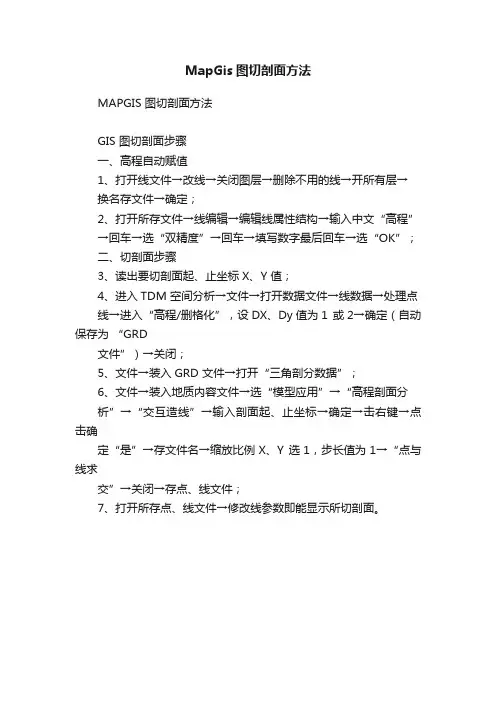

MapGis图切剖面方法
MAPGIS 图切剖面方法
GIS 图切剖面步骤
一、高程自动赋值
1、打开线文件→改线→关闭图层→删除不用的线→开所有层→
换名存文件→确定；
2、打开所存文件→线编辑→编辑线属性结构→输入中文“高程”
→回车→选“双精度”→回车→填写数字最后回车→选“OK”；
二、切剖面步骤
3、读出要切剖面起、止坐标X、Y 值；
4、进入TDM 空间分析→文件→打开数据文件→线数据→处理点
线→进入“高程/删格化”，设DX、Dy值为1 或2→确定（自动保存为“GRD
文件”）→关闭；
5、文件→装入GRD 文件→打开“三角剖分数据”；
6、文件→装入地质内容文件→选“模型应用”→“高程剖面分
析”→“交互造线”→输入剖面起、止坐标→确定→击右键→点击确
定“是”→存文件名→缩放比例X、Y 选1，步长值为1→“点与线求
交”→关闭→存点、线文件；
7、打开所存点、线文件→修改线参数即能显示所切剖面。

切剖面图过程完成剖面图所需的步骤：1、必需完成地形线赋高程。

2、读取地形数据。

3、读取钻孔数据。

4、读取槽探数据。

5、读取地质信息。

6、图切剖面。

1、首先用Section打开工程文件，把所有文件设为编辑状态，然后对地形等高线文件进行高程赋值——新建线属性高程字段(原MapGis需要这样做，用Section剖面图菜单下的自动赋高程不需新建此字段（拖动操作））。

2、把等高线和地质区文件设为当前编辑文件状态：即点击勾选文件名前的复选框！3、选择菜单剖面图－读取地形数据（现有3种方式，此选拉线读取），沿着勘探线从开始处拉线到末端出现设置基本数据对话框（如下图），这里要注意地形图比例尺和剖面图比例尺，默认是1：5000和1：2000。

如果不是这个比例尺，改成你需要的比例尺。

最低表标高默认为-1，表示由软件自动计算最低标高。

也自己看情况调整，这里随便填了300（米）。

4、点确定后，就可以拉直线了，点鼠标左键，不要松开鼠标左键，移到你要的地方后（可用滚轮放大缩小），松开鼠标左键。

会弹出存储数据成功对话框。

点确定后，会在地形图上出现一条红色的剖面线。

5、选择读取钻孔数据后，在钻孔的位置点击一下会在左侧出现钻孔数据输入对话框。

孔深单位为实际的米m。

6、点存储，就会存储这个钻孔的数据，如果你还有钻孔，就继续在另外一个钻孔位置点击一下，输入数据，点存储，如果没有了，就点退出。

7、输入探槽数据。

选择读取探槽数据，在探槽起点的地方点击一下，会出现探槽数据输入对话框，输入数据后，点存储，如果还有探槽，就再到另外一条探槽起点点击一下，输入数据，点存储，如果没有探槽了，就点退出。

槽探长度单位为实际的米m。

8、选择读取地质信息后，会在底部自动打开一个地质信息的窗口。

在这里你可以依次修改地层产状，地层花纹，颜色，界线，接触关系和接触产状。

自己根据顺序（双击可看见区闪烁）修改就是。

这里具体就不修改，然后点存储－退出。

9、最后，选择菜单剖面图－图切剖面后，剖面图就出来了，这时会出现保存路径设置对话框，设置好后点确定。

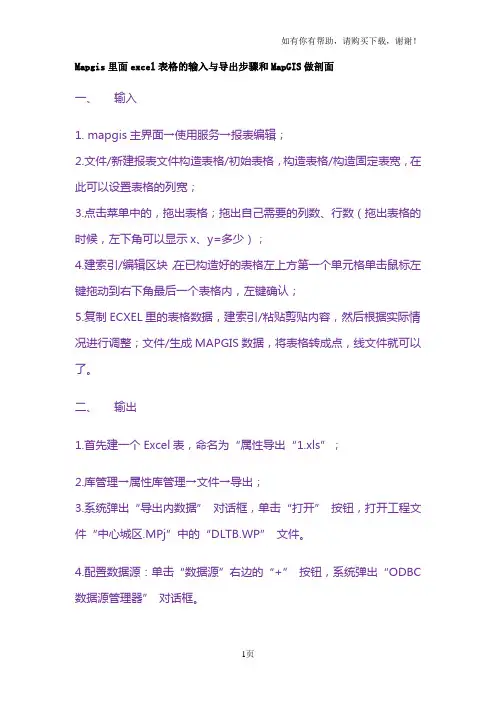

Mapgis里面excel表格的输入与导出步骤和MapGIS做剖面一、输入1. mapgis主界面→使用服务→报表编辑；2.文件/新建报表文件构造表格/初始表格，构造表格/构造固定表宽，在此可以设置表格的列宽；3.点击菜单中的，拖出表格；拖出自己需要的列数、行数（拖出表格的时候，左下角可以显示x、y=多少）；4.建索引/编辑区块，在已构造好的表格左上方第一个单元格单击鼠标左键拖动到右下角最后一个表格内，左键确认；5.复制ECXEL里的表格数据，建索引/粘贴剪贴内容，然后根据实际情况进行调整；文件/生成MAPGIS数据，将表格转成点，线文件就可以了。

二、输出1.首先建一个Excel表，命名为“属性导出“1.xls”；2.库管理→属性库管理→文件→导出；3.系统弹出“导出内数据”对话框，单击“打开”按钮，打开工程文件“中心城区.MPj”中的“DLTB.WP”文件。

4.配置数据源：单击“数据源”右边的“+”按钮，系统弹出“ODBC数据源管理器”对话框。

5.单击“添加”按钮。

创建新数据源。

6.选择“Driver do Microsoft Excel(*xls)”项，单击“完成”按钮；7. 系统弹出“数据源安装”窗口，数据源名为：111。

单击“选择工作簿”按钮。

找到先前新建的Excel表“1.xls”，并将窗口右边的“只读”属性去掉，单击“确定”按钮。

依次单击“确定”按钮，数据源配置完毕，返回“导出内数据”对话框，在数据源右边的下拉条中，可以看到上一步配置的数据源“111”，选中该数据源。

8. 将导出的表命名为“导出数据”,这时“导出”按钮被激活，单击“导出”按钮，系统提示“导出成功”，数据导出完毕。

1. 首先打开一张等值线图2 对等值线进行编辑结构属性，赋予它一个高程的属性3.。

在矢量化中选中高程自动赋值，利用高程自动赋值赋予等值线属性。

4 所以等值线都赋值以后，保存线文件，打开空间分析中的DTM分析。

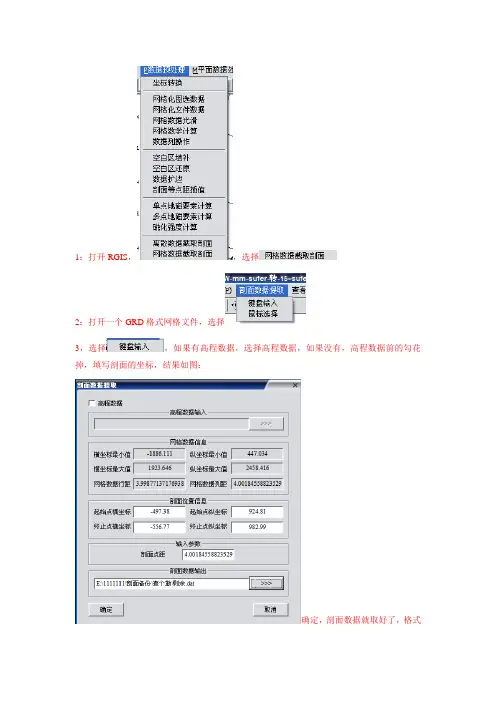

1：打开RGIS，，选择
2：打开一个GRD格式网格文件，选择
3，选择，如果有高程数据，选择高程数据，如果没有，高程数据前的勾花掉，填写剖面的坐标，结果如图：
确定，剖面数据就取好了，格式
为.dat
4，打开surfer，将取得的剖面数据全部拖到工作区，如图：
然后栓掉全是0的第二列，将文件另存为都好分隔的文件，如图：
注意：如果第一列坐标，即剖面的横坐标长度不一致，应该先将各剖面的很坐标变换一致。

5，将各剖面的横纵坐标记录下来。

如图：
6，在CAD里画出剖面，注意存的时候存做
格式。

7，打开mapgis-
选择打开刚才的dxf剖面文件，转换时，全部选择OK就行，此时，在dxf文件所在目录会有转换完成的剖面线文件生成。

8，在mapgis里面修改上面的线文件（刚转换成的线文件不带参数），直接打开。

8-1，画刻度：选择已经画好的第一个刻度，选择线编辑---阵列复制线，做好刻度。

8-2，移动剖面：选择线编辑--- ，进行线的位置的调整。

8-3，输入点：选择点编辑--- ，出现以下对话框。
