设备、阀门标志牌使用要求(试用)

③标识牌表面颜色为灰色（灰度为25%），材质为镀锌铁皮、铝板或其他； ⑴运行状态类标识牌标准：
⑵修理状态类标识牌标准：
⑶清洗状态类标识牌标准：
④标识牌内容可以根据实际需要确定，不限于以上。

1、管道阀门状态标识标准：
②标识牌字体为黑体，颜色为黑色，位置居中，字体大小以布局美观为宜； 制作说明：
2、设备、设施运行、修理、清洗、停用等过程中状态标识标准： ①标识牌长200mm，高150mm（其中logo白色部分高15mm，灰色部分高135mm）；
15
⑤标识牌内容可以根据实际需要确定，不限于以上。

停用、待修状态类标识牌表面字体为红色； 颜色为黑色，修理状态类标识牌字体颜色为黄色，清洗状态类标识牌字体颜色为绿色， ②标识牌表面颜色统一为灰色（灰度为25%）；
③标识牌字体统一为黑体，位置居中，字体大小以布局美观为宜，运行状态类标识牌字体 ④标识牌的材质为镀锌铁皮、铝板或其他； ①标识牌长200mm，高150mm（其中logo白色部分高15mm）；
制作说明：
⑷停用、待修状态类标识牌标准：
16。

设备铭牌标准及管道标示要求根据公司各生产单位现有的设备，经讨论后确定设备、阀门、罐体类标识、管道类标识方案，具体要求如下：一、设备、阀门、罐体标识（样式如下）1、尺寸为：90×60×1（毫米）2、尺寸为：220×150×1（毫米）3、说明：①设备、阀门、罐体标示牌规定为两种尺寸，一种是：90×60×1（毫米），另一种是：220×150×1（毫米）；具体底板采用薄铝板（颜色为酞箐浅蓝），防止生锈，版面采用不干胶，直接粘贴在薄铝板上，空缺处用油笔填写或打印。

②具体悬挂尺寸为：大设备（如管束、分离机、刮刀离心机、空气压缩机）、采用尺寸为220×150×1（毫米）标示牌进行标识；小型设备、所有的阀门，采用尺寸为：90×60×1（毫米）标示牌进行标识。

③所有罐体、洗涤槽的标示一律采用喷字标示，字体要求：楷书，字体大小：250×250。

二、悬挂标准和要求1、设备铭牌固定分为螺栓固定法和粘贴法两种，具体标准要求如下：所有挂牌必须挂在靠在人行走道的一侧，悬挂位置醒目统一、美观、匀称，标准要高，不允许歪斜，具体为：三、管道标识要求1、管道标识采用油漆喷涂，在管道上只刷介质流向和标明介质的色环，具体刷漆位置在管道的出口、管道的弯头两侧、管道的末端处，分别用油漆涂刷。

2、介质流向采用红色箭头标识，管道的色环大小要根据管道直径大小标识，宽度以管道直径的1/2为宜，当介质有两种可能流向时，应标出两个方向的指示箭头。

3、管道标识：所刷介质流向的箭头、介质色环的大小，要按照管道直径的大小喷涂匀称，喷刷位置要统一、美观，不准破坏其他防护层。

4、管道弯头、穿墙处及需要观察的地方，必须涂刷色环及介质流向箭头，其位置应在距弯头至少500mm的直管段上；如两个弯头之间的距离不足1000mm，应选择在中央位置上；10m以上的管道应每10m标一次色环、介质流向及名称。

阀门的标志以及涂漆说明工业阀门的标志，涂漆，国家和各个工业部门制定饿了统一的标准，是供货商和用户之间供货和接收的依据。

通常根据阀门上的标志，标牌，涂漆以及使用说明书，就可以识别阀门的类型，结构形式，材料，公称尺寸（通径），公称压力，适用介质，温度及关闭方向等。

阀门的标志一.通用阀门必须适用的标志和可选择使用的项目，阀门承压阀体的表面，应按规定标注*性标志，标志内容应有烦的公称尺寸（DN），公称压力（PN），壳体材料牌号或，制造厂名或商标，炉号，有流向要求的阀门标注介质流向的箭头。

一些高温，高压，耐腐蚀阀门及特殊用途的阀门还有其他规定，当需要时，可标记在阀门或标牌上。

二.标志的标记方法1.阀体采用铸造或压铸方法成形的，其标志与阀体同时铸造或压铸在阀体上。

2.当阀体外形由模锻方法成形的，其标志除与阀体同时模锻或压铸成形外，也可采用压印的方法标志在阀体上。

当阀体外形采用锻件加工，钢管或钢板卷制焊接成形的，其标志除采用压印的方法形成外，也可采用其他不影响阀体性能的其他方法。

三.标志的标记式样公称尺寸数值标注，压力或工作压力，流向标志，公称尺寸数值标注的压力上方。

四.标志的标记位置1.标志的内容，一般标注在阀体容易观看的部位。

标记应尽可能标注在阀体垂直中心线的中控位置。

2.当标志内容在阀体的一个面上标注位置不够时，可标注在阀体中控位置的另一个面上。

3.标志应明显，清晰，排列整齐。

五.标志标记尺寸1.铸造标志标记尺寸，字体及箭头的排布，字体及箭头的尺寸来排，并应制成凸出的剖面。

2.压印标志尺寸，箭头尺寸由设计图样规定。

3.每一个产品标志的字体号，亦可根据具体产品外形大小由设计图样规定。

标牌的认识标牌通常固定在阀体，法兰或者手轮上，标牌的数据比较全，反映了阀门基本特性。

各种不同的阀门，标牌给出的内容也不同。

阀门的涂漆1.铸铁，碳素钢，合金钢材料的阀门，外表面应涂漆出厂，阀门内外表面可使用满足的喷塑工艺代替。

2.涂漆层应耐久，美观，并保证标志明显清晰。

生产现场阀门补偿器等设备标牌技术要求（一）阀门、补偿器等设备标牌制作标准与要求1、标牌字体和编号、编码均为酸腐蚀工艺，字体为黑色凹形宋体，字体大小正常为三号字，如果字数过多参照标牌大小适当调整字号，但必须美观，清晰，协调，黑线框边。

2、标牌面排列，中文名称的区号和阀门描述在下面，编号在最后。

机组号采用中文数字书写，除区号规定外，例如：阀门描述中用到编号使用“#”加阿拉伯数字描述。

阀门编号的统一规定为“F”后缀阿拉伯数字描述。

3、阀门、补偿器描述尽量完全。

4、阀门、补偿器标牌材料为不锈钢。

5、标牌必须加装标牌架固定在相应的设备上。

阀门的文字信息按照设备KKS编码信息执行。

（二）生产现场设备标示管理1、范围（1）设备指示是指：生产现场所辖管道的基本识别色、识别箭头与识别色环。

（2）介质为：供热系统供水、回水管道,隔压换热站所涉及软化水、补充水、循环水及换热板换、循环水泵等系统。

（3）本标准适用于生产现场所辖非地下埋设的液体的输送管道。

2、标示定义为方便识别，管道的色环、介质名称及介质流向箭头应符合下列规规定：管道弯头、穿墙处及管道密集、难以辨别的部分，必须涂刷色环、介质名称及介质流向箭头。

介质名称可用全称或化学符号标志。

（1）识别色用于识别生产现场所辖管道内物质种类的颜色。

（2）识别箭头与识别色环用以识别生产现场所辖管道内的物质名称和介质流向。

（3）管道着色及介质流向①管道着色、介质流向及名称②色环、介质名称、流向在管道上的相对位置（如下图）图例说明：1—介质流向箭头 2—色环 3—介质名称A箭头长度 b箭头尾部长度 e标示宽度 c箭头尾部宽度 d标示之间的宽度《管道颜色及色环色标规定》序号管道名称面漆颜色色环颜色字体颜色箭头颜色1 长输侧供水管道红色红色红色2 长输侧回水管道蓝色蓝色蓝色3 一网侧供水管道红色红色红色4 一网侧回水管道绿色绿色绿色5 板式换热器及泵体设备黄色3、配置规范管道的色环、介质名称和介质流向箭头的位置和形状如上图所示，介质流向箭头的尖角为60度。

设备阀门标识规定标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。

2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。

表一八种基本识别色和色样及颜色标准编号。

3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。

(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。

(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。

(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。

B.化学分子式，如N2 、H2SO4、H2O等。

(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。

B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。

如果管道内物质的流向是双向的，则标识牌指向应作成双向的。

(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。

(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。

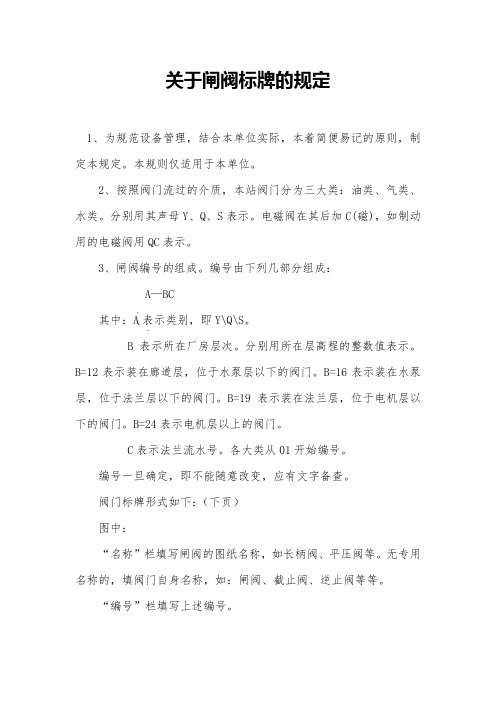

关于闸阀标牌的规定1、为规范设备管理，结合本单位实际，本着简便易记的原则，制定本规定。

本规则仅适用于本单位。

2、按照阀门流过的介质，本站阀门分为三大类：油类、气类、水类。

分别用其声母Y、Q、S表示。

电磁阀在其后加C(磁)，如制动用的电磁阀用QC表示。

3、闸阀编号的组成。

编号由下列几部分组成：A—BC其中：A表示类别，即Y\Q\S。

B表示所在厂房层次。

分别用所在层高程的整数值表示。

B=12表示装在廊道层，位于水泵层以下的阀门。

B=16表示装在水泵层，位于法兰层以下的阀门。

B=19表示装在法兰层，位于电机层以下的阀门。

B=24表示电机层以上的阀门。

C表示法兰流水号。

各大类从01开始编号。

编号一旦确定，即不能随意改变，应有文字备查。

阀门标牌形式如下：（下页）图中：“名称”栏填写闸阀的图纸名称，如长柄阀、平压阀等。

无专用名称的，填阀门自身名称，如：闸阀、截止阀、逆止阀等等。

“编号”栏填写上述编号。

4.5厘米3 . 5厘米2 . 5厘米名称编号运行时状态操作级别“运行时状态”填写“全开”、“适度开”、“全关”。

“操作级别”填写位置用圆形不干胶彩纸贴。

即：绿色圆表示一般值班员可以操作。

黄色圆表示有值班长指令才能操作或按照操作票操作。

红色表示一般人员禁止操作，除非特殊情况，值班长在场才能操作，如长柄阀、油盆底部放油阀。

4、阀门标志牌的管理。

阀门标志牌应保持干净，纳入设备保养范围。

如有脱落、损坏要及时更换。

2012年4月。

关于阀门铭牌的标准
阀门的铭牌是一种标识，用于在阀门上标明相关的信息，包括但不限于阀门的型号、规格、材质、压力等参数。

铭牌的设置是为了方便使用者识别和了解阀门的相关信息，并确保阀门的安全使用。

一般而言，阀门的铭牌标准（包括标牌和标识）通常应满足以下要求：
1. 标牌内容：铭牌上应包含必要的技术数据，例如阀门的型号、规格、材质、压力等，以便用户在使用和维护时能够准确了解阀门的相关信息。

2. 标识清晰：铭牌上的文字和标识应当清晰、易于辨认，以免引起误解。

3. 耐久性：阀门铭牌应具有足够的耐久性，能够抵抗腐蚀、磨损和环境影响，确保长期清晰可见。

4. 符合标准：阀门铭牌应符合相关的行业标准和法规要求，以确保其合法合规。

阀门铭牌的设计和设置需根据具体的使用环境、阀门类型和相关国家或地区的标准进行详细规定。

一般情况下，国际上通常都有相应的标准和规范，如ISO、ASME等标准，以指导阀门铭牌的标识和设置。

在使用阀门时，用户需要仔细查阅相关的技术资料和标准，以确保所使用的阀门标识符合规范并能够提供准确的信息。

设备标志牌管理规定为了规范我矿电气设备的标志牌的管理，进一步引申机电质量标准化工作，现制定设备标志牌管理规定，望各单位遵照执行。

一、一般规定1、矿所属机房、硐室、巷道及工作面的所有开关、变压器、电机（4KW及以上）等机电设备都必须安设标志牌。

标志牌要填写清楚，字迹工整，不得糊涂乱画。

2、重要场所的固定设备，如绞车、离心泵、皮带机、压风机、单轨吊车等，必须配备相应的设备管理牌板。

设备管理牌板的内容应全面反映设备的各种技术性能。

3、设备标志牌应放安设在设备的显眼位置，易于工作人员查看。

设备标志牌的安设位置的选择应根据设备的实际情况而定，优先选择中间位置，其次选择右侧。

直接吊挂的设备标志牌应使用尼龙扎带进行绑扎，严禁使用铅丝。

4、设备标志牌上必须注明设备的名称、编号、型号、容量、电压、电流及其他技术性能。

5、设备标志牌要根据设备的使用情况及时修改、更换，不得出现与设备运行情况不符的现象。

二、统一填写1、设备名称设备名称要与实际一致，名称较长时可采用缩写形式。

比如：“矿用隔爆型真空电磁启动器”可缩写为“电磁启动器”，“矿用隔爆型照明综合保护装置”可缩写为“照明综保”，以此类推。

2、设备编号a、10KV供电系统的开关由机电科根据集团公司的供电管理规定，统一编号管理。

b、机房、硐室内的机电设备的编号，根据设备的布置顺序进行编号，其余的设备（主要指采掘开工作面的设备）根据设备的实际编号进行编号。

c、为了易于操作，便于管理，要求机房、硐室内的高开、变压器、开关的编号应一一对应。

比如：当高开编号为G1、G2…时，所带一台变压器为B1，B2…，所带馈电开关编号为101、102…，201、202…，以此类推。

当高开同时分带两台及以上的变压器时，变压器的编号可加小写的a、b、c…进行区分，如B1a、B1b、B1c…。

3、电压当电压为交流电压时，电压值前应加“～”；当电压为直流电压时时，电压值前应加“一”。

如：交流660伏标注为～660V。

设备、阀门、安全标识牌与管道色环、介质流向管理标准华能某某电厂发布目次前言III1 围12 规性引用文件13 管理职能13.1 职能分工13.1.1 安监部错误!未定义书签。

3.1.2 运行部门〔运行部和燃料部〕13.1.3 检修部和综合服务中心13.2 责任13.2.1 安监部责任13.2.2 运行部与各有关部门责任23.3 权限24 管理容与要求24.1 设备标牌编号原如此24.2 设备标牌安装地点、位置24.3 安全标牌、安全警告牌设置位置34.4 设备标牌规、标准34.4.1 主设备34.4.2 辅机设备34.4.3 阀门34.4.4 升压站44.4.5 6KV、400V开关室编号44.4.6 电缆44.5 安全标牌、安全警告牌规、标准44.5.1 电气运行现场44.5.2 热机、燃料运行现场44.5.3 主要通道54.5.4 检修现场〔或停电设备〕54.5.5 重点防火部位54.5.6 其它部位54.5.7 压力容器安全54.6 管道着色、介质流向与色环管理标准54.6.1 管道着色64.6.2 色环、介质流向与名称的配置规65 检查与考核6附录A6附录B7附录C8附录D (11)前言——2000《标准化工作导如此第1局部：标准的结构和编写规如此》完全一致。

本标准是在我厂2005年颁布的《设备、阀门、安全标识牌与管道着色、介质流向管理标准》Q/H NDZ 206.06-2005根底上修订的。

附录A、附录B、附录C为本标准的规性附录。

本标准自发布之日起实施，同时代替原《设备、阀门、安全标识牌与管道色环、介质流向管理标准》Q/HNDZ 206.06-2005。

本标准由华能电厂标准化委员会提出。

本标准由安全监察部归口管理。

本标准起草部门：安全监察部。

本标准主要修编人：马承忠。

子龙。

审定：王春明。

庆义。

本标准于2001年6月首次发布；2005年12月第1次修订；2008年12月第2次修订；本次为第3次修订。

设备阀门标识规定 The final edition was revised on December 14th, 2020.生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。

2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。

表一八种基本识别色和色样及颜色标准编号。

3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。

(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。

(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。

(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。

B.化学分子式，如N2 、H2SO4、H2O等。

(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。

B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。

如果管道内物质的流向是双向的，则标识牌指向应作成双向的。

(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。

(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
