(完整版)《汽车电气设备构造与维修》知识点

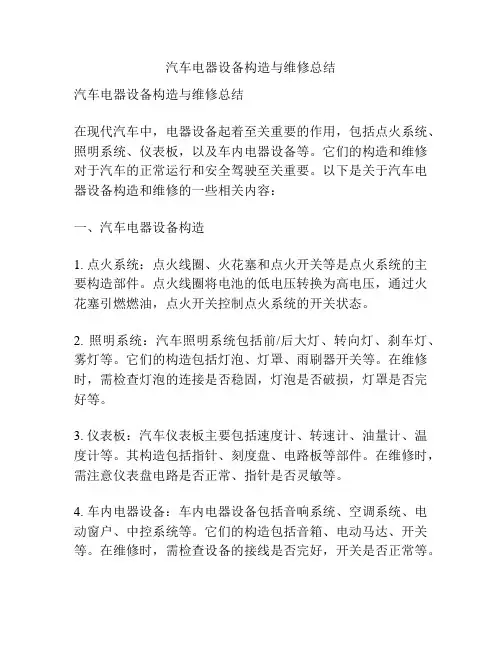

汽车电器设备构造与维修总结汽车电器设备构造与维修总结在现代汽车中，电器设备起着至关重要的作用，包括点火系统、照明系统、仪表板，以及车内电器设备等。

它们的构造和维修对于汽车的正常运行和安全驾驶至关重要。

以下是关于汽车电器设备构造和维修的一些相关内容：一、汽车电器设备构造1. 点火系统：点火线圈、火花塞和点火开关等是点火系统的主要构造部件。

点火线圈将电池的低电压转换为高电压，通过火花塞引燃燃油，点火开关控制点火系统的开关状态。

2. 照明系统：汽车照明系统包括前/后大灯、转向灯、刹车灯、雾灯等。

它们的构造包括灯泡、灯罩、雨刷器开关等。

在维修时，需检查灯泡的连接是否稳固，灯泡是否破损，灯罩是否完好等。

3. 仪表板：汽车仪表板主要包括速度计、转速计、油量计、温度计等。

其构造包括指针、刻度盘、电路板等部件。

在维修时，需注意仪表盘电路是否正常、指针是否灵敏等。

4. 车内电器设备：车内电器设备包括音响系统、空调系统、电动窗户、中控系统等。

它们的构造包括音箱、电动马达、开关等。

在维修时，需检查设备的接线是否完好，开关是否正常等。

二、汽车电器设备维修1. 定期检查：定期检查汽车电器设备的连接状态、线路是否破损等。

特别是对于灯泡、保险丝等易损件，应常有所准备备用。

2. 清洁保养：对于电器设备，保持清洁和干燥很重要。

定期清洁灯罩和灯泡，防止污垢影响光线的散射。

3. 注意电力消耗：汽车电器设备对车辆电能的消耗较大，特别是音响和电动窗户等设备。

在长时间停车后，应关闭这些设备以减少电池的负荷。

4. 保持电器系统的稳定：汽车电器设备故障往往与电路故障有关。

维护良好的电路和接线，以确保电器设备的正常运行。

5. 建议专业维修：对于一些复杂的电器故障，建议寻求专业汽车维修人员的帮助。

他们具有丰富的经验和专业的设备，可以更准确地进行故障诊断和维修。

总结起来，汽车电器设备在现代汽车中具有重要意义，它们的构造和维修对于汽车的正常运行和驾驶安全至关重要。

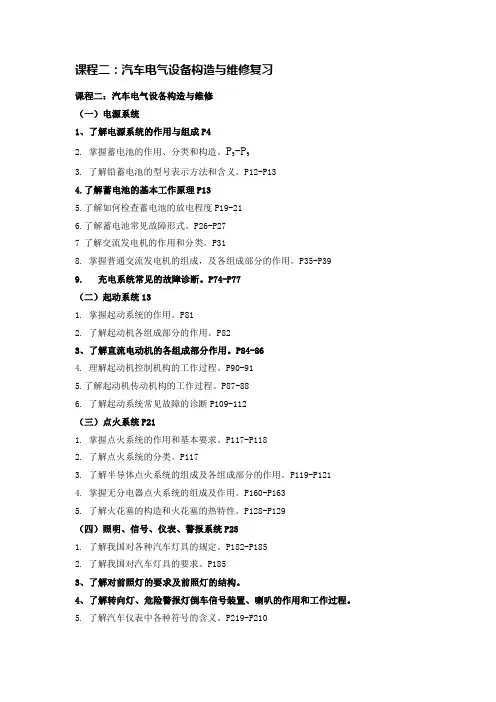

课程二：汽车电气设备构造与维修复习课程二：汽车电气设备构造与维修（一）电源系统1、了解电源系统的作用与组成P42.掌握蓄电池的作用、分类和构造。

P5-P93.了解铅蓄电池的型号表示方法和含义。

P12-P134.了解蓄电池的基本工作原理P135.了解如何检查蓄电池的放电程度P19-216.了解蓄电池常见故障形式。

P26-P277了解交流发电机的作用和分类。

P318.掌握普通交流发电机的组成，及各组成部分的作用。

P35-P399. 充电系统常见的故障诊断。

P74-P77（二）起动系统131.掌握起动系统的作用。

P812.了解起动机各组成部分的作用。

P823、了解直流电动机的各组成部分作用。

P84-864.理解起动机控制机构的工作过程。

P90-915.了解起动机传动机构的工作过程。

P87-886.了解起动系统常见故障的诊断P109-112（三）点火系统P211.掌握点火系统的作用和基本要求。

P117-P1182.了解点火系统的分类。

P1173.了解半导体点火系统的组成及各组成部分的作用。

P119-P1214.掌握无分电器点火系统的组成及作用。

P160-P1635.了解火花塞的构造和火花塞的热特性。

P128-P129（四）照明、信号、仪表、警报系统P251.了解我国对各种汽车灯具的规定。

P182-P1852.了解我国对汽车灯具的要求。

P1853、了解对前照灯的要求及前照灯的结构。

4、了解转向灯、危险警报灯倒车信号装置、喇叭的作用和工作过程。

5.了解汽车仪表中各种符号的含义。

P219-P210（五）辅助电气设备P341.了解电动刮水器、风窗清洗装置的作用和组成，了解风窗除霜装置的作用和工作原理。

P233/P238/P238-P2392.了解电动车窗的作用和组成。

P2413.了解电动座椅、电动后视镜、电动门锁的作用、组成。

P246/P252/P2494.了解桑塔纳2000时代超人防盗报警系统的组成及各组成部分的作用。

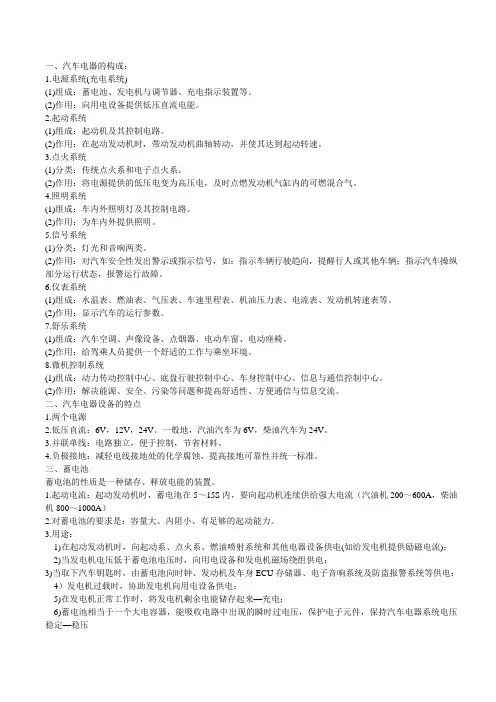

一、汽车电器的构成：1.电源系统(充电系统)(1)组成：蓄电池、发电机与调节器、充电指示装置等。

(2)作用：向用电设备提供低压直流电能。

2.起动系统(1)组成：起动机及其控制电路。

(2)作用：在起动发动机时，带动发动机曲轴转动，并使其达到起动转速。

3.点火系统(1)分类：传统点火系和电子点火系。

(2)作用：将电源提供的低压电变为高压电，及时点燃发动机气缸内的可燃混合气。

4.照明系统(1)组成：车内外照明灯及其控制电路。

(2)作用：为车内外提供照明。

5.信号系统(1)分类：灯光和音响两类。

(2)作用：对汽车安全性发出警示或指示信号，如：指示车辆行驶趋向，提醒行人或其他车辆；指示汽车操纵部分运行状态，报警运行故障。

6.仪表系统(1)组成：水温表、燃油表、气压表、车速里程表、机油压力表、电流表、发动机转速表等。

(2)作用：显示汽车的运行参数。

7.舒乐系统(1)组成：汽车空调、声像设备、点烟器、电动车窗、电动座椅。

(2)作用：给驾乘人员提供一个舒适的工作与乘坐环境。

8.微机控制系统(1)组成：动力传动控制中心、底盘行驶控制中心、车身控制中心、信息与通信控制中心。

(2)作用：解决能源、安全、污染等问题和提高舒适性、方便通信与信息交流。

二、汽车电器设备的特点1.两个电源2.低压直流：6V，12V，24V。

一般地，汽油汽车为6V，柴油汽车为24V。

3.并联单线：电路独立，便于控制，节省材料。

4.负极接地：减轻电线接地处的化学腐蚀，提高接地可靠性并统一标准。

三、蓄电池蓄电池的性质是一种储存、释放电能的装置。

1.起动电流：起动发动机时，蓄电池在5～15S内，要向起动机连续供给强大电流（汽油机200～600A，柴油机800～1000A）2.对蓄电池的要求是：容量大、内阻小、有足够的起动能力。

3.用途：1)在起动发动机时，向起动系、点火系、燃油喷射系统和其他电器设备供电(如给发电机提供励磁电流)；2)当发电机电压低于蓄电池电压时，向用电设备和发电机磁场绕组供电；3)当取下汽车钥匙时，由蓄电池向时钟、发动机及车身ECU存储器、电子音响系统及防盗报警系统等供电；4）发电机过载时，协助发电机向用电设备供电；5)在发电机正常工作时，将发电机剩余电能储存起来—充电；6)蓄电池相当于一个大电容器，能吸收电路中出现的瞬时过电压，保护电子元件，保持汽车电器系统电压稳定—稳压4、蓄电池的构造※组成：正极板、负极板、隔板、电解液、电池盖、加液孔盖和电池外壳。

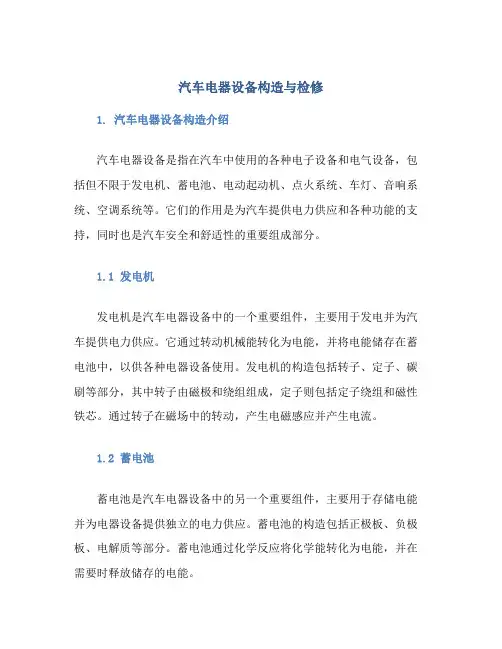

汽车电器设备构造与检修1. 汽车电器设备构造介绍汽车电器设备是指在汽车中使用的各种电子设备和电气设备，包括但不限于发电机、蓄电池、电动起动机、点火系统、车灯、音响系统、空调系统等。

它们的作用是为汽车提供电力供应和各种功能的支持，同时也是汽车安全和舒适性的重要组成部分。

1.1 发电机发电机是汽车电器设备中的一个重要组件，主要用于发电并为汽车提供电力供应。

它通过转动机械能转化为电能，并将电能储存在蓄电池中，以供各种电器设备使用。

发电机的构造包括转子、定子、碳刷等部分，其中转子由磁极和绕组组成，定子则包括定子绕组和磁性铁芯。

通过转子在磁场中的转动，产生电磁感应并产生电流。

1.2 蓄电池蓄电池是汽车电器设备中的另一个重要组件，主要用于存储电能并为电器设备提供独立的电力供应。

蓄电池的构造包括正极板、负极板、电解质等部分。

蓄电池通过化学反应将化学能转化为电能，并在需要时释放储存的电能。

1.3 电动起动机电动起动机是汽车电器设备中的关键组件之一，主要用于启动发动机。

它通过将电能转化为机械能，并通过连接到曲轴上的飞轮齿圈来帮助发动机启动。

电动起动机的构造包括电动机、减速器、电磁开关等部分。

1.4 点火系统点火系统是汽车电器设备中的另一个重要组件，主要用于提供发动机所需的火花点火能量。

它将电能转化为高压电流，并通过点火线圈将电能传递到火花塞上，从而实现点火。

点火系统的构造包括点火线圈、点火开关、火花塞等部分。

1.5 车灯车灯是汽车电器设备中用于照明的重要部分，包括前大灯、后尾灯、转向灯、刹车灯等。

车灯的构造包括灯泡、反射器、透镜、电路等部分。

通过控制电路的通断，可以控制车灯的开关和亮度。

1.6 音响系统音响系统是汽车电器设备中提供音频娱乐的部分，包括收音机、扬声器、音频放大器等。

音响系统的构造包括音频信号处理电路、功率放大电路、音箱等部分。

通过控制音频信号的处理和放大，可以实现汽车内部的音频播放。

1.7 空调系统空调系统是汽车电器设备中提供空调功能的部分，包括压缩机、冷凝器、蒸发器、控制面板等。

汽车电气设备与维修知识引言现代汽车电气设备的功能日益复杂，它们在保障驾驶安全和行车舒适性方面起着至关重要的作用。

然而，由于其特殊性质，汽车电气设备也容易出现故障，需要及时维修和保养。

本文将介绍汽车电气设备的基本原理、常见故障及其排除方法，以及汽车电气设备的维护保养知识。

一、汽车电气设备的基本原理1.电气系统结构：汽车电气系统由电源、负载、开关和控制设备组成。

电源通常由蓄电池提供，能够为整个电气系统提供稳定的直流电。

负载包括灯光、电动机、音响系统等各种电器设备。

开关和控制设备用于控制电气系统的通断和工作状态。

2.电压与电流：汽车电气系统通常采用直流电，其标准电压为12V或24V。

电压表示电气系统所提供的电势能，而电流表示电子在电路中的流动。

正确的电压和电流能够保证电气设备正常运行。

3.电路基础知识：汽车电气设备中常见的电路有串联电路和并联电路。

串联电路中电流是相等的，而电压根据电阻的大小进行分配；并联电路中电压是相等的，而电流根据电阻的大小进行分配。

二、汽车电气设备的常见故障及其排除方法1.灯光故障：车辆灯光故障是最常见的汽车电气故障之一。

常见的故障原因包括灯泡烧坏、灯丝断裂、线路接触不良等。

排除方法包括更换灯泡、检查线路是否接触良好等。

2.蓄电池故障：蓄电池是汽车电气系统的能量来源，如果蓄电池故障，汽车无法正常启动。

蓄电池常见的故障原因有电解液液面过低、腐蚀严重、极柱锈蚀等。

排除方法包括检查蓄电池液面、清理极柱等。

3.电动机故障：汽车中的电动机包括起动电机、空调电机、雨刷电机等。

故障原因有电机绕组烧坏、电机轴承损坏等。

排除方法包括更换电机绕组、更换电机轴承等。

4.电路短路：电路短路会导致电流过大，引发线路烧坏甚至引发火灾。

常见的短路原因包括线路断裂、线路连接不良、线路绝缘损坏等。

排除方法包括修复线路断裂、加固线路连接等。

三、汽车电气设备的维护保养知识1.定期检查蓄电池：定期检查蓄电池的液面和极柱是否干净。

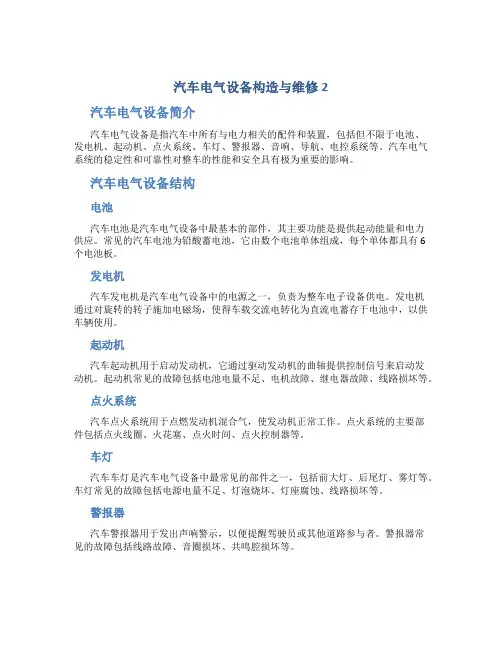

汽车电气设备构造与维修2汽车电气设备简介汽车电气设备是指汽车中所有与电力相关的配件和装置，包括但不限于电池、发电机、起动机、点火系统、车灯、警报器、音响、导航、电控系统等。

汽车电气系统的稳定性和可靠性对整车的性能和安全具有极为重要的影响。

汽车电气设备结构电池汽车电池是汽车电气设备中最基本的部件，其主要功能是提供起动能量和电力供应。

常见的汽车电池为铅酸蓄电池，它由数个电池单体组成，每个单体都具有6个电池板。

发电机汽车发电机是汽车电气设备中的电源之一，负责为整车电子设备供电。

发电机通过对旋转的转子施加电磁场，使得车载交流电转化为直流电蓄存于电池中，以供车辆使用。

起动机汽车起动机用于启动发动机，它通过驱动发动机的曲轴提供控制信号来启动发动机。

起动机常见的故障包括电池电量不足、电机故障、继电器故障、线路损坏等。

点火系统汽车点火系统用于点燃发动机混合气，使发动机正常工作。

点火系统的主要部件包括点火线圈、火花塞、点火时间、点火控制器等。

车灯汽车车灯是汽车电气设备中最常见的部件之一，包括前大灯、后尾灯、雾灯等。

车灯常见的故障包括电源电量不足、灯泡烧坏、灯座腐蚀、线路损坏等。

警报器汽车警报器用于发出声响警示，以便提醒驾驶员或其他道路参与者。

警报器常见的故障包括线路故障、音圈损坏、共鸣腔损坏等。

音响汽车音响包括收音机、CD机、MP3等设备，它们通常由放大器和音箱组成。

音响常见的故障包括放大器烧坏、音箱破裂、线路松动等。

导航汽车导航系统用于导航和路径规划，它的构成包括GPS模块、地图软件、显示屏等。

导航设备常见的故障包括GPS信号不稳、显示屏损坏、软件出错等。

电控系统汽车电控系统用于控制发动机、车身和零部件的各项功能，它通常由ECU、传感器和执行器组成。

电控系统常见的故障包括ECU出错、传感器失灵、执行器故障等。

汽车电气设备维修汽车电气设备是整车电气系统的重要组成部分，其稳定性和可靠性对汽车的性能和安全具有极为重要的影响。

汽车电气设备构造与维修总结随着汽车技术的不断发展，汽车电气设备的构造和维修也变得越来越重要。

汽车电气设备是汽车电子控制系统的重要组成部分，它包括了发电机、电池、起动机、点火系统、灯光系统、音响系统、空调系统等。

本文将从汽车电气设备的构造和维修两个方面进行总结。

一、汽车电气设备的构造1. 发电机发电机是汽车电气设备中最重要的部分之一，它的主要作用是将发动机的机械能转化为电能，为汽车提供电力。

发电机由转子、定子、电刷、电极等部分组成。

其中，转子是发电机的核心部分，它由磁钢和铜线绕组组成，通过旋转产生磁场，从而产生电能。

定子则是发电机的固定部分，它由铁芯和铜线绕组组成，通过电磁感应产生电能。

2. 电池电池是汽车电气设备中的另一个重要部分，它的主要作用是为汽车提供启动电流和稳定电压。

电池由正极、负极、电解液、电池壳等部分组成。

其中，正极和负极是电池的两个极端，它们通过电解液和隔板相隔，形成电化学反应，从而产生电能。

电池壳则是电池的外壳，它起到保护电池和固定电池的作用。

3. 起动机起动机是汽车电气设备中的另一个重要部分，它的主要作用是将电能转化为机械能，从而启动发动机。

起动机由电动机、齿轮、离合器、电磁铁等部分组成。

其中，电动机是起动机的核心部分，它通过电磁感应产生转矩，从而带动齿轮旋转。

离合器则是起动机的连接部分，它通过离合器片的摩擦作用将起动机和发动机连接起来。

电磁铁则是起动机的控制部分，它通过电磁吸合作用控制起动机的启动和停止。

4. 点火系统点火系统是汽车电气设备中的另一个重要部分，它的主要作用是将电能转化为高压电能，从而点火燃烧汽油。

点火系统由点火线圈、点火塞、点火开关等部分组成。

其中，点火线圈是点火系统的核心部分，它通过电磁感应产生高压电能，从而点火燃烧汽油。

点火塞则是点火系统的连接部分，它通过电极将高压电能传递到汽油中，从而点火燃烧汽油。

点火开关则是点火系统的控制部分，它通过开关控制点火系统的启动和停止。

汽车电气设备构造与维修复习资料填空题汽车上使用的发电机为（三相交流）发电机，其电压调压器是利用自动调节发电机的（转子线圈电流大小或通断），从而使磁极磁通改变这一原理来调节发电机的（输出电压）。

小型乘用汽车的空调系统通常采用的采暖方式为（水暖式）汽车的转向灯安装在车身（俯视轮廓的四角车头和车尾两侧）位置，灯光颜色为（橙黄色黄色），通过闪烁来指示驾驶员的转向意图和操作，在紧急情况下通过（同步）闪烁兼作汽车的（危险警告）灯。

交流发电机整流器的三个正极整流二极管装在一块金属板上成为（正极整流板），三个负极整流二极管装在另一块金属板上成为（负极整流板）。

充电系统主要由（发电机）、（调整器）、（蓄电池）、（接头）等组成。

硅整流发电机主要由（转子）、（定子）、（整流器）、（前后端盖）、（风扇）、（皮带轮）、（电刷及电刷架）等部分组成。

硅整流发电机的整流器一般是由（六）只二极管组成的（三相桥式）整流电路。

检测三相定子绕组的通路断路时，万用表的一表笔接三相绕组的中性点，另一表笔分别接绕组的（三个首端），电阻值应为（），如果有一相电阻值为无穷大，则该相（断路）。

判断题起动机的传动装置中超速离合器的作用是让力矩只能单向传递。

（√）空调制冷系统工作正常时，高低压管路无明显温差。

（×）燃油表是用来显示邮箱中的剩余燃油量。

（√）采用串励氏直流电动机的汽车起动机，其中枢和定子均为电磁线圈。

（√）制动灯用于提示其他车辆和行人，该车正在减速或即将停车，一般在车前和车后各安装一对。

（×）换保险时不能换比规定容量大的易熔线。

（√）汽车电路的保险熔断后只要更换保险即可。

（×）继电器的主要作用是用小电流控制大电流。

（√）起动接通时间一般不得超过，再次起动间歇以上。

（√）汽修厂一般采用定流充电，脉冲充电，汽车上则采用定压充电。

（√）配制电解液时，应将蒸流水快速倒入硫酸中，并不要搅拌。

（×）所有铅电池都可采用快速脉冲充电。

汽车电器设备构造与检修1. 引言汽车电器设备是现代汽车中不可或缺的一部分。

它们包括启动电机、发电机、蓄电池、点火系统、灯光系统、音响设备等。

这些设备在汽车的性能、安全性和舒适度方面发挥着重要作用。

本文将介绍汽车电器设备的构造和检修方法。

2. 汽车电器设备构造2.1 启动电机启动电机是汽车发动机启动的重要组件。

它由电动机、齿轮减速器和电磁开关组成。

当启动开关接通时，电磁开关吸合，电动机通过齿轮减速器带动飞轮实现发动机的启动。

启动电机的结构设计需要考虑扭矩和转速的要求。

2.2 发电机发电机是汽车电气系统中的重要组成部分。

它负责在发动机运行时产生电流，为车辆供电并充电。

发电机由定子、转子、整流器和电压调节器组成。

定子是一个线圈，转子通过发动机带动旋转，产生磁场，利用磁感应效应，在定子上产生电流。

整流器将交流电转换成直流电，电压调节器可以保持输出电压的稳定。

2.3 蓄电池蓄电池是汽车电器系统中的能量储存设备。

它由一些电池单体组成，可以储存和释放电能。

蓄电池为汽车提供启动能量，并在发电机供电不足时供应电力。

蓄电池的构造包括电池盖、正负极柱、电解液、分隔膜等。

2.4 点火系统点火系统用于点燃汽车发动机。

它由点火开关、点火线圈、点火塞等组成。

点火开关控制点火线圈工作，点火线圈将电能转化为高压电流，点火塞通过高压电流产生火花，引燃发动机燃油混合物。

2.5 灯光系统灯光系统包括车头灯、刹车灯、转向灯等。

它们为驾驶员提供照明和信号指示。

灯光系统由灯泡、灯罩、反光镜和电路控制器等组成。

2.6 音响设备音响设备为汽车提供音乐和娱乐功能。

它由音响主机、扬声器、放大器等组成。

音响主机控制音乐播放和调节音量，放大器放大声音信号，扬声器将电信号转换为声音输出。

3. 汽车电器设备检修方法3.1 故障诊断在进行汽车电器设备检修之前，首先需要对故障进行诊断。

可以通过故障代码读取、多用途仪表(Multi-Function Tester)或电路测试仪来判断故障的来源。
