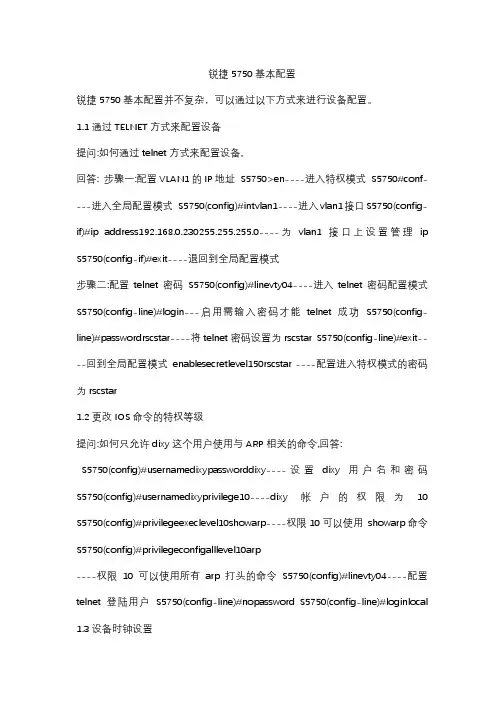

通过TELNET方式来配置设备
提问:如何通过telnet方式来配置设备
回答:
步骤一:配置VLAN1的IP地址
S5750>en ----进入特权模式
S5750#conf ----进入全局配置模式
S5750(config)#int vlan 1 ----进入vlan 1接口
S5750(config-if)#ip address
----为vlan 1接口上设置管理ip
S5750(config-if)#exit ----退回到全局配置模式
步骤二:配置telnet密码
S5750(config)#line vty 0 4 ----进入telnet密码配置模式S5750(config-line)#login ---启用需输入密码才能telnet成功
S5750(config-line)#password rscstar ----将telnet密码设置为rscstar S5750(config-line)#exit ----回到全局配置模式
enable secret level 15 0 rscstar
----配置进入特权模式的密码为rscstar
更改IOS命令的特权等级
提问:如何只允许dixy这个用户使用与ARP相关的命令
回答:
S5750(config)#username dixy password dixy ----设置dixy 用户名和密码
S5750(config)#username dixy privilege 10 ----dixy帐户的权限为10
S5750(config)#privilege exec level 10 show arp
----权限10可以使用show arp命令
S5750(config)#privilege config all level 10 arp
----权限10可以使用所有arp打头的命令
S5750(config)#line vty 0 4 ----配置telnet登陆用户
S5750(config-line)#no password
S5750(config-line)#login local
设备时钟设置
提问:如何设置设备时钟
回答:
S5750#clock set 12:45:55 11 25 2008
----设置时间为2008年11月25日12点45分55秒
S5750#clock update-calendar ----设置日历更新
S5750(config)#clock timezone CN 8 22 ----时间名字为中国,东8区2 2分

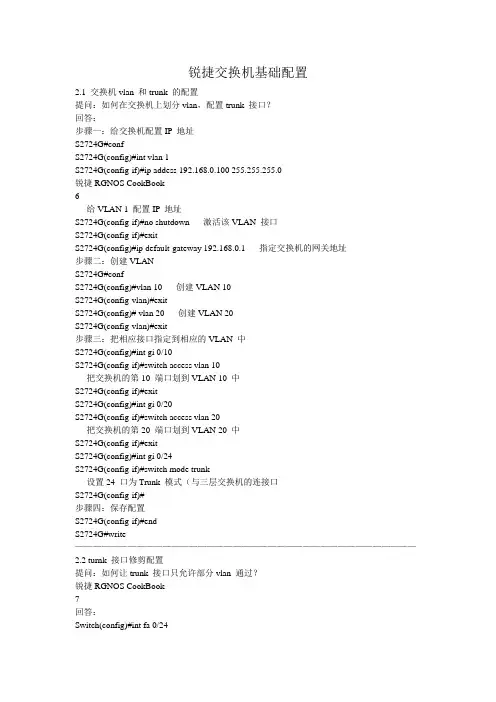

交换机vlan和trunk的配置
提问:如何在交换机上划分vlan,配置trunk接口
回答:
步骤一:给交换机配置IP地址
S2724G#conf
S2724G(config)#int vlan 1
S2724G(config-if)#ip addess 给VLAN 1配置IP地址
S2724G(config-if)#no shutdown ----激活该VLAN接口
S2724G(config-if)#exit
S2724G(config)#ip default-gateway ---指定交换机的网关地址
步骤二:创建VLAN
S2724G#conf
S2724G(config)#vlan 10 ----创建VLAN 10
S2724G(config-vlan)#exit
S2724G(config)# vlan 20 ----创建VLAN 20
S2724G(config-vlan)#exit
步骤三:把相应接口指定到相应的VLAN中
S2724G(config)#int gi 0/10
S2724G(config-if)#switch access vlan 10 ----把交换机的第10端口划到VLAN 10中
S2724G(config-if)#exit
S2724G(config)#int gi 0/20
S2724G(config-if)#switch access vlan 20 ----把交换机的第20端口划到VLAN 20中
S2724G(config-if)#exit
S2724G(config)#int gi 0/24
S2724G(config-if)#switch mode trunk ----设置24口为Trunk模式(与三层交换机的连接口
S2724G(config-if)#
步骤四:保存配置
S2724G(config-if)#end
S2724G#write
turnk接口修剪配置
提问:如何让trunk接口只允许部分vlan通过
回答:
Switch(config)#int fa 0/24
Switch (config-if)#switch mode trunk
Switch (config-if)#switchport trunk allowed vlan remove 10,20,30-40 ----不允许VLAN10,20,30-40通过Trunk口
PVLAN配置
提问:如何实现几组用户之间的隔离,但同时又都能访问公用服务
回答:
步骤一:创建隔离VLAN
S2724G#conf
S2724G(config)#vlan 3 ----创建VLAN3
S2724G(config-vlan)#private-vlan community ----将VLAN3设为隔离VLAN
