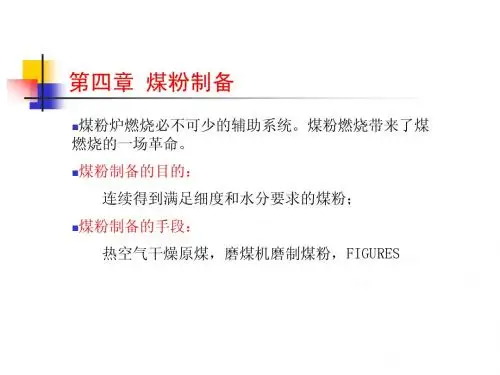

煤粉制备系统设计要求

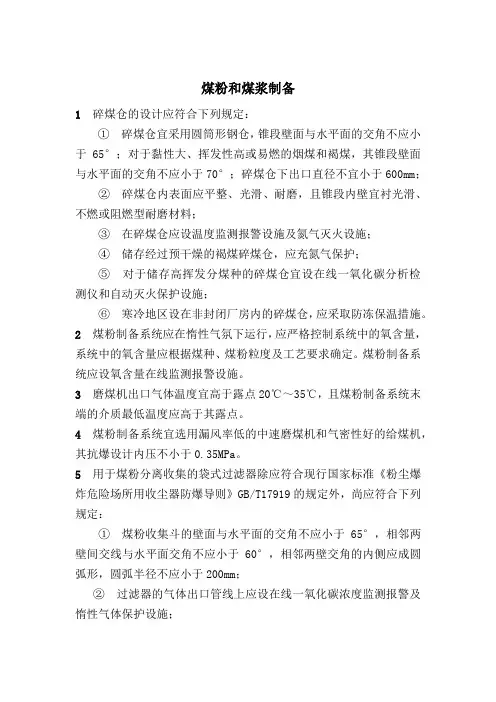

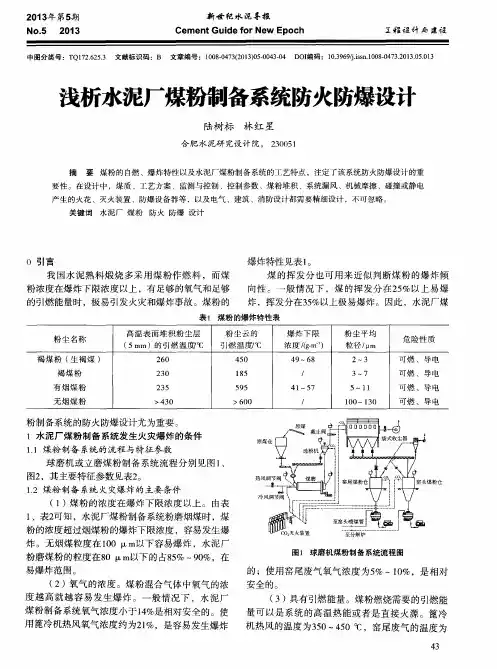

煤粉和煤浆制备1碎煤仓的设计应符合下列规定：①碎煤仓宜采用圆筒形钢仓，锥段壁面与水平面的交角不应小于65°；对于黏性大、挥发性高或易燃的烟煤和褐煤，其锥段壁面与水平面的交角不应小于70°；碎煤仓下出口直径不宜小于600mm；②碎煤仓内表面应平整、光滑、耐磨，且锥段内壁宜衬光滑、不燃或阻燃型耐磨材料；③在碎煤仓应设温度监测报警设施及氮气灭火设施；④储存经过预干燥的褐煤碎煤仓，应充氮气保护；⑤对于储存高挥发分煤种的碎煤仓宜设在线一氧化碳分析检测仪和自动灭火保护设施；⑥寒冷地区设在非封闭厂房内的碎煤仓，应采取防冻保温措施。

2煤粉制备系统应在惰性气氛下运行，应严格控制系统中的氧含量，系统中的氧含量应根据煤种、煤粉粒度及工艺要求确定。

煤粉制备系统应设氧含量在线监测报警设施。

3磨煤机出口气体温度宜高于露点20℃～35℃，且煤粉制备系统末端的介质最低温度应高于其露点。

4煤粉制备系统宜选用漏风率低的中速磨煤机和气密性好的给煤机，其抗爆设计内压不小于0.35MPa。

5用于煤粉分离收集的袋式过滤器除应符合现行国家标准《粉尘爆炸危险场所用收尘器防爆导则》GB/T17919的规定外，尚应符合下列规定：①煤粉收集斗的壁面与水平面的交角不应小于65°，相邻两壁间交线与水平面交角不应小于60°，相邻两壁交角的内侧应成圆弧形，圆弧半径不应小于200mm；②过滤器的气体出口管线上应设在线一氧化碳浓度监测报警及惰性气体保护设施；③过滤器箱体及煤粉收集斗表面应伴热保温；④过滤器应采用氮气作为清粉气源，气源压力应稳定；⑤煤粉收集斗应设温度监测及料位监测设施。

6输送煤粉的机械设备应选用气密性好的机械设备，机身上应设置氮气保护设施，其轴封处应采用喷吹氮气的密封措施。

7煤粉制备系统宜设置自动惰性气体灭火系统。

8煤粉仓的设计应符合下列规定：①煤粉仓应采用圆筒形金属仓，长径比应小于5：1，锥段壁面与水平面的交角不应小于70°；仓体应封闭严密，减少开孔；任何开孔必须有可靠的密封结构；②仓的内表面应平整、光滑、耐磨和不积粉。

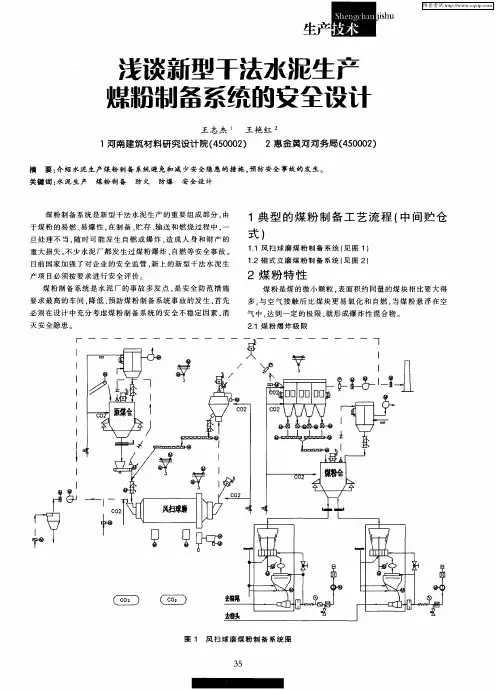

水泥厂煤粉制备系统工艺流程简介原煤由汽车运至原煤堆场，预均化堆场最大储量3700t，有效储量3300t，储存期7.12天，经板式喂料机由皮带输送至原煤预均化堆场预均化及储存，堆料能力150t/h，取料能力80t/h，原煤均化后由皮带送至煤磨原煤仓。

煤磨制备采用一台3.8（7.75+3.5）m风扫式煤磨系统，设计原煤水分≤8.5%，原煤进料粒度≤25mm，产品细度R80≤6%时，生产能力41t/h。

原煤经原煤仓、定量给料机喂入煤磨系统，在磨内进行烘干与粉磨，煤粉由出磨气体带入煤磨动态选粉机，分离出的粗粉返回磨头再次粉磨，细粉随气体进入高浓度煤磨专用袋式除尘器，收集下的煤粉送入带有荷重传感器的煤粉仓。

煤粉制备系统利用窑尾废气作为烘干热源。

煤粉仓下设有分解炉及窑头喂煤计量系统，计量后的煤粉气力输送至窑尾分解炉燃烧器和窑头多通道煤粉燃烧器。

第二章煤粉制备系统启停操作及注意事项第一节煤粉制备系统设备启停操作2.1.1 煤磨系统开停机顺序2.1.1.1 煤磨系统开机顺序（1）煤磨辅助系统组（2）煤粉输送设备组（3）收尘、排风机组（4）启动煤磨主电机（5）启动煤磨喂料组（定量给料机）2.1.1.2 煤磨系统停机顺序与开机顺序相反。

2.1.2 煤磨系统的联锁（1）减速机稀油站，进出口大瓦稀油站跳→煤磨跳→定量给煤机跳。

（2）煤磨排风机跳→煤磨选粉机跳→煤磨跳→定量给煤机跳。

2.1.3 运行前的准备工作（1）现场对系统设备进行巡检，确认设备是否具备开机条件。

（2）进行联锁检查，确认现场所有设备均打到“中控”位置，并处于备妥状态。

（3）开机前通知巡检员、窑操。

（4）检查原煤仓、煤粉仓料位，原煤仓料位不足则启动原煤预均化输送组。

（5）通知质管部做好取样准备。

（6）通知巡检员确认灭火系统可随时投入运行。

（7）检查各档板、闸阀位置是否正确，动作是否灵活。

2.1.4 正常操作过程2.1.4.1 窑尾废气作为烘干热源（1）联系窑操及巡检员，检查煤粉制备系统具备启动条件，确认袋收尘温度，各挡板关闭，检查关闭冷风阀及热风阀；（2）启动煤磨辅助设备组，确认各润滑系统正常。
