第1讲 直流电路与交流电路的分析

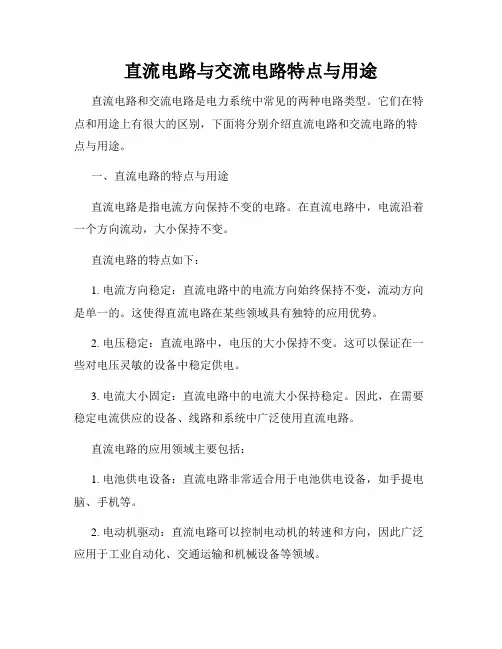

直流电路与交流电路特点与用途直流电路和交流电路是电力系统中常见的两种电路类型。

它们在特点和用途上有很大的区别，下面将分别介绍直流电路和交流电路的特点与用途。

一、直流电路的特点与用途直流电路是指电流方向保持不变的电路。

在直流电路中，电流沿着一个方向流动，大小保持不变。

直流电路的特点如下：1. 电流方向稳定：直流电路中的电流方向始终保持不变，流动方向是单一的。

这使得直流电路在某些领域具有独特的应用优势。

2. 电压稳定：直流电路中，电压的大小保持不变。

这可以保证在一些对电压灵敏的设备中稳定供电。

3. 电流大小固定：直流电路中的电流大小保持稳定。

因此，在需要稳定电流供应的设备、线路和系统中广泛使用直流电路。

直流电路的应用领域主要包括：1. 电池供电设备：直流电路非常适合用于电池供电设备，如手提电脑、手机等。

2. 电动机驱动：直流电路可以控制电动机的转速和方向，因此广泛应用于工业自动化、交通运输和机械设备等领域。

3. 电解和电镀过程：在电解和电镀过程中，直流电路可以提供稳定的电流和电压，以完成金属表面的处理。

4. 直流电源供应：一些需要稳定直流电源的设备，如通信设备、医疗设备等，广泛使用直流电路。

二、交流电路的特点与用途交流电路是指电流方向以一定频率反复变换的电路。

在交流电路中，电流的大小和方向会随着时间的变化而变化。

交流电路的特点如下：1. 电压和电流波动：交流电路中的电压和电流会随着时间的变化而变化，呈现出周期性的波动性质。

2. 频率可调：交流电路可以通过改变频率来调整电流波动的速度和周期。

3. 传输距离远：交流电路具有较高的传输效率，可以在远距离传输电能。

交流电路的应用领域主要包括：1. 电力输送与分配：交流电路是电力系统中的主要模式，用于输送和分配电能。

通过变压器可以将高压交流电转换为适用于不同场景的低压交流电。

2. 家用电器：大部分家用电器如灯具、电视、冰箱等都是以交流电作为能源。

3. 电热设备：如电炉、电热水器等，由于交流电容易实现电压和功率的调节，广泛应用于各类加热设备。

交流电路分析与直流电路分析的基本原理比较引言：电路分析是电子工程的基础，其中交流电路分析和直流电路分析是常见的两种分析方法。

本文将分析并比较它们的基本原理，帮助读者更好地理解电路分析的不同方面。

一、交流电路分析的基本原理：交流电路分析是研究交变电路的行为和性质的过程。

交流电路中电流和电压是随时间变化的。

为了进行交流电路分析，我们需要使用复数形式的电压和电流。

复数形式使得分析计算更加方便。

交流电路的基本原理包括以下几个方面：1. 电压与电流的复数表示：在交流电路中，电压和电流都可以用复数表示，即以幅值和相位角的形式进行表示。

例如，电压可以表示为U = Um * cos(ωt + φ)，其中Um是电压幅值，ω是角频率，φ是相位角。

2. 阻抗和导纳：在交流电路中，我们引入了阻抗和导纳的概念。

阻抗表示电路对交流电的阻碍程度，而导纳表示电路对交流电的导通能力。

它们是复数形式的量，分别用Z和Y表示。

3. 电压和电流的关系：在交流电路中，电压和电流之间存在相位差。

根据欧姆定律和交流电路中的阻抗，我们可以得到电压和电流之间的关系。

根据基尔霍夫电流定律和电压定律，我们可以建立电压和电流的等效方程。

二、直流电路分析的基本原理：直流电路分析是研究直流电路的行为和性质的过程。

与交流电路不同，直流电路中电流和电压是恒定不变的。

直流电路的基本原理包括以下几个方面：1. 电压与电流的线性关系：在直流电路中，电压和电流之间遵循线性关系。

根据欧姆定律，电压等于电流乘以电阻。

这个关系简化了直流电路分析的过程。

2. 基尔霍夫定律：基尔霍夫定律是直流电路分析的重要工具。

根据基尔霍夫电流定律和电压定律，我们可以建立节点电流和回路电压的等效方程。

通过求解这些方程，我们可以确定电路中电压和电流的分布。

3. 等效电阻：在直流电路中，电路元件可以用等效电阻进行简化。

等效电阻是指在直流电路中具有与原电路相同电流-电压特性的电阻。

这简化了直流电路的分析和计算过程。

直流电路和交流电路的分析直流电路是指电流方向始终保持不变的电路。

在直流电路中，电流从正极流向负极，电流大小随着电压和电阻的变化而改变。

而交流电路则是电流方向周期性地改变的电路。

交流电路中的电流随着时间的变化而变化，产生周期性的正负摆动。

一、直流电路分析在直流电路分析中，我们通常使用基尔霍夫定律和欧姆定律来计算电流和电压。

基尔霍夫定律可以总结为两个原则：节点电流定律和环路电压定律。

1. 节点电流定律节点电流定律指出，在任何一个节点处，流入节点的电流等于流出节点的电流之和。

根据节点电流定律，我们可以根据电路图来建立方程组，通过求解方程组来计算电流值。

2. 环路电压定律环路电压定律指出，在任何一个闭合回路中，电压源的代数和等于电阻元件的代数和。

根据环路电压定律，我们可以通过沿着任意一条闭合回路进行电压计算。

通过电阻的欧姆定律，我们可以根据电压和电阻的关系来计算电流值。

二、交流电路分析在交流电路分析中，我们需要考虑频率和相位的影响。

交流电路中的电流和电压随着时间的变化而变化，可以表示为正弦波。

因此，我们需要使用复数形式的分析方法，例如复数阻抗和相量表示法。

1. 复数阻抗复数阻抗是描述交流电路中电阻、电感和电容元件的特性的一种方法。

电阻的复数阻抗等于其本身，电感的复数阻抗与频率有关，电容的复数阻抗与频率的倒数有关。

通过计算复数阻抗，我们可以得到交流电路的总阻抗，从而计算电流和电压。

2. 相量表示法相量表示法是一种将交流电路中的电流和电压表示为幅值和相位角的方法。

相量表示法可以方便地进行计算和分析，特别适用于频率和相位的变化。

通过将交流电路中的电流和电压表示为相量，我们可以使用简单的代数运算来计算电流和电压的值。

总结：直流电路和交流电路是电路学习中的重要内容，通过基尔霍夫定律、欧姆定律、复数阻抗和相量表示法等方法，可以对电流和电压进行准确的分析。

直流电路分析主要依靠基尔霍夫定律和欧姆定律，而交流电路分析需要考虑频率和相位等因素。

交流电路与直流电路的共模抑制比较分析电路是电子工程的基础，交流电路和直流电路是电路中两种常见的电源和信号处理方式。

在讨论电路的性能和特点时，共模抑制是一个重要的指标，用来衡量电路对共模干扰信号的抵抗能力。

本文将对交流电路和直流电路的共模抑制进行比较分析。

1. 共模抑制的概念共模信号是指在两个输入端口上具有相同幅值和相位的信号，并与电路的地或参考电压相连。

共模抑制是衡量电路对这种共模信号的抵抗能力。

2. 交流电路的共模抑制交流电路由于其特有的性质，更容易受到共模干扰的影响。

交流电路中，信号传输一般基于频率变化，因此对于共模信号，可以采取差分信号传输的方式，即在两个输入端口上分别传输正相和负相的信号，从而抵消共模干扰。

这种方式可以有效地提高共模抑制。

在交流电路中，共模抑制的关键在于设计合理的差分放大器。

差分放大器可以通过控制输入端口之间的电阻和电容来提高共模抑制比。

此外，差分放大器中采用差模输入运算放大器或差分对进行信号增益，也可以提高共模抑制效果。

交流电路中共模抑制的提高主要依赖于电路拓扑结构和元器件参数的设计。

3. 直流电路的共模抑制直流电路的特点是信号的频率为零，因此不涉及频率变化和差分信号传输。

直流电路对于共模信号的抵抗主要依赖于电路的本身结构和元器件的特性。

在直流电路中，共模抑制可以通过选择合适的电阻和电容值来实现。

例如，通过在电源端加入电容，可以提高直流电源对共模信号的抑制能力。

在运算放大器等直流放大电路中，通过选择差拨偏置电路和抑制共模反馈的方法，也可以提高共模抑制效果。

4. 交流电路与直流电路的比较交流电路和直流电路在共模抑制上存在一些差异。

交流电路中由于频率变化和差分信号传输的特点，容易实现较高的共模抑制比。

而直流电路虽然频率为零，但通过合理的设计和选择元器件的方式，同样可以达到不错的共模抑制效果。

总的来说，交流电路和直流电路在共模抑制上都有自己的特点和方法。

对于特定的应用场景，需要根据实际需求选择合适的电路类型和设计方案。

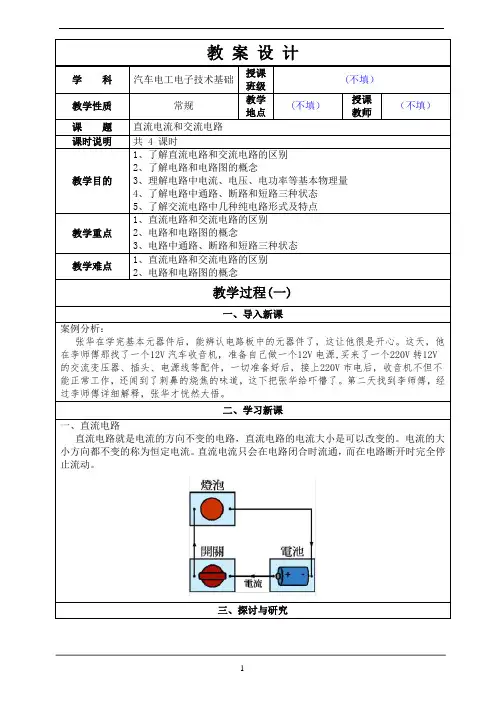

教案设计学科汽车电工电子技术基础授课班级(不填）教学性质常规教学地点(不填）授课教师（不填）课题直流电流和交流电路课时说明共 4 课时教学目的1、了解直流电路和交流电路的区别2、了解电路和电路图的概念3、理解电路中电流、电压、电功率等基本物理量4、了解电路中通路、断路和短路三种状态5、了解交流电路中几种纯电路形式及特点教学重点1、直流电路和交流电路的区别2、电路和电路图的概念3、电路中通路、断路和短路三种状态教学难点1、直流电路和交流电路的区别2、电路和电路图的概念教学过程(一)一、导入新课案例分析：张华在学完基本元器件后，能辨认电路板中的元器件了，这让他很是开心。

这天，他在李师傅那找了一个12V汽车收音机，准备自己做一个12V电源,买来了一个220V转12V 的交流变压器、插头、电源线等配件，一切准备好后，接上220V市电后，收音机不但不能正常工作，还闻到了刺鼻的烧焦的味道，这下把张华给吓懵了。

第二天找到李师傅，经过李师傅详细解释，张华才恍然大悟。

二、学习新课一、直流电路直流电路就是电流的方向不变的电路，直流电路的电流大小是可以改变的。

电流的大小方向都不变的称为恒定电流。

直流电流只会在电路闭合时流通，而在电路断开时完全停止流动。

三、探讨与研究最简单的电路，电源是干电池，负载是白炽灯，中间环节由导线和开关构成。

对电源来讲，负载和中间环节称为外电路，电源内部的电路称为内电路。

1、电路和电路图电路是电流流过的路径。

复杂电路呈网状，所以电路又称为网络。

电路是由电源、负载和中间环节三部分构成的。

电源是给电路提供电能或信号的器件；负载是电路中吸收电能或输出信号的器件；中间环节则根据电路作用、需要而不同，通常由起引导和控制或测量作用的器件构成.2、电路的作用电路的作用可分为两种，一种是实现电能的传输和转换，各类电力系统都属于这一类；另一种是实现信号的传递处理，如电子技术中的放大器、整流电路等。

注意：在电路分析时，根据电路的作用可以分为直流通路分析与信号通路分析个两方面。

电路基础原理交流电路与直流电路的区别与特点电路是现代社会中不可或缺的一部分。

它们通过电子元件和导线将电源的能量转换为不同种类的信号来控制各种设备。

电路被分为两类：交流电路和直流电路，它们具有一些共同之处，但也有一些重要的区别。

1. 交流电路交流电路是一种电路系统，其中电流和电压的方向随时间变化，如电源频率。

这种电路通常需要交流电源，如插座电源或动力电池。

交流电路中的主要元件包括电阻、电感和电容器，这些元件可用于调整和过滤电流和电压波形。

交流电路的主要特点是其频率是可变的。

这允许交流电路产生各种波形，例如正弦波、方波、三角波等。

交流电路中的元件需要根据频率进行选择，因为元件的阻抗会随着频率而变化。

交流电路也需要考虑传输线传输功率的影响，因为传输线具有电阻、电感和电容，它们会影响电路稳定性和信号的传输。

2. 直流电路直流电路是一种电路系统，其中电流和电压的方向保持不变。

直流电源常用于电池和太阳能电池，其输出电压是固定的。

直流电路主要元件包括电源、电池、电阻、电容和电感器。

这些元件用于产生、调整和控制电流和电压的大小和方向。

直流电路的主要特点是其电流和电压是恒定的。

这使直流电路产生稳定的电流和电压波形。

直流电路不需要考虑传输线传输功率的影响，因为它们具有恒定的电压和电流。

直流电路大小和成本通常相对更小，因为其不需要一些复杂的元件和技术。

3. 区别和比较交流电路和直流电路之间最重要的区别就是电流和电压方向的变化。

另一个区别是它们所需的元件和技术。

交流电路需要一些特殊的元件，如傅里叶变换器、相位移器和变压器，这些都是直流电路不需要的元件。

交流电路还需要考虑频率和信号传输的稳定性，而直流电路则需要考虑电压和电流大小和方向的稳定性。

此外，交流电路和直流电路在电源的成本、能效、成本等方面也有所不同。

交流电路通常需要更复杂和昂贵的设备来转换电源，然而交流电路的运行效率更高，更适合从电网中获得电源。

另一方面，直流电路通常需要使用更昂贵的电池或太阳能电池来获得电源。

直流电路和交流电路电路是电能的传输和控制系统，广泛应用于各行各业。

直流电路和交流电路是两种常见的电路类型，它们在电力传输和电子设备中有着不同的应用和特点。

本文将介绍直流电路和交流电路的基本概念、特点和应用领域，并对它们的区别进行分析和总结。

一、直流电路直流电路是指电流方向恒定的电路。

在直流电路中，电流沿着一个方向流动，电压保持稳定不变。

直流电路通常由直流电源、电阻、电容和电感等元件组成。

直流电路具有以下特点：1. 电流方向恒定：直流电路中，电流一般沿着一个方向从正极流向负极，电流方向始终保持不变。

2. 电压稳定：直流电路中，电压是恒定不变的，没有频繁的变化。

3. 电阻影响：直流电路中，电阻对电流和电压有很大的影响。

根据欧姆定律，电流与电压成正比，与电阻成反比。

直流电路广泛应用于许多领域，如电子设备、电力传输等。

在电子设备中，直流电路用于提供稳定的电源，为各种电子元件和电器设备供电。

在电力传输中，直流电路多用于长距离输电，其传输损耗相对较小。

二、交流电路交流电路是指电流方向和大小周期性变化的电路。

在交流电路中，电流和电压的变化呈现周期性并且可以正负交替变化。

交流电路通常由交流电源、电阻、电容和电感等元件组成。

交流电路具有以下特点：1. 电流方向变化：交流电路中，电流的方向和大小周期性变化，可以正负交替。

2. 电压周期性变化：交流电路中，电压也呈现周期性并且可以正负交替变化。

3. 频率影响：交流电路中，电流和电压的变化频率影响电路的特性和响应。

交流电路广泛应用于家庭、工业和通信等领域。

在家庭中，交流电路用于供电，为各种电器设备提供电能。

在工业领域，交流电路用于驱动电动机、供应工厂设备的电能。

在通信领域，交流电路用于传输和接收信号，保证通信的稳定性和可靠性。

三、直流电路与交流电路的区别直流电路和交流电路在电流方向、电压特点和应用领域等方面存在明显差异。

1. 电流方向：直流电路电流方向恒定，交流电路电流方向和大小周期性变化。

直流和交流的区别是什么？2009-11-22 09:36直流电（direct current）大小和方向都不随时间变化的电流。

又称恒定电流。

所通过的电路称直流电路，是由直流电源和电阻构成的闭合导电回路。

在该电路中，形成恒定的电场，在电源外，正电荷经电阻从高电势处流向低电势处，在电源内，靠电源的非静电力的作用，克服静电力，再从低电势处到达高电势处，如此循环，构成闭合的电流线。

所以，在直流电路中，电源的作用是提供不随时间变化的恒定电动势，为在电阻上消耗的焦耳热补充能量。

在比较简单的直流电路中，电源电动势、电阻、电流以及任意两点电压之间的关系可根据欧姆定律及电动势的定义得出。

复杂的直流网络可根据G.R.基尔霍夫方程组求解。

它包括节点电流方程和回路电压方程两部分，前者指出，对于任一节点（3个或3个以上支路的交点），流入和流出节点的各电流的代数和为零，这是恒定条件的要求，后者指出，对于任一闭合回路（网格），各部分电压降的代数和为零，这是静电场环路定理的结果，两者构成了完备的方程组。

测量直流电路中电流、电压、电阻、电源电动势等物理量的仪表称为直流仪表。

常用的有电流计，安培计，伏特计，电桥，电势差计等。

直流电源有化学电池，燃料电池，温差电池，太阳能电池，直流发电机等。

直流电主要应用于各种电子仪器，电解，电镀，直流电力拖动等方面。

在电力传输上，19世纪80年代以后，由于不便于将直流电低电压升至高电压进行远距离传输，直流输电曾让位于交流输电。

20世纪60年代以来，由于采用高电压、大功率变流器将直流电变为交流电，直流输电系统又重新受到重视并获得新的发展。

交流电简称“交流”。

一般指大小和方向随时间作周期性变化的电压或电流。

它的最基本的形式是正弦电流。

我国交流电供电的标准频率规定为50赫兹。

交流电随时间变化的形式可以是多种多样的。

不同变化形式的交流电其应用范围和产生的效果也是不同的。

以正弦交流电应用最为广泛，且其他非正弦交流电一般都可以经过数学处理后，化成为正弦交流电的迭加。

什么是直流和交流电路直流（Direct Current）和交流（Alternating Current）是电流的两种基本形式。

直流电路是指电流方向不变的电路，而交流电路是指电流方向周期性变化的电路。

一、直流电路直流电路由直流电源、导线和负载组成。

其中，直流电源产生的电压和电流都是恒定不变的。

直流电路中的电流从正极流向负极，流动方向始终不变。

直流电路的特点是稳定性高，适用于需要恒定电流供应的应用，如直流电动机、电池充电器等。

二、交流电路交流电路由交流电源、导线、负载和交流开关等组成。

交流电源产生的电压和电流呈周期性变化，其方向也随之周期性改变。

交流电路中电流的方向会由正向反向不断变化，频率通常以赫兹（Hz）为单位。

交流电路的特点是电压和电流的变化周期性，适用于大部分家用电器、灯具以及电力系统等。

三、直流电路与交流电路的比较1. 电流方向：直流电路中电流始终保持一个方向，而交流电路中电流方向周期性改变。

2. 电压变化：直流电路中电压保持恒定不变，而交流电路中电压呈周期性变化。

3. 应用范围：直流电路主要适用于需要稳定电流的设备，如电池充电器、直流电动机等；交流电路适用于大部分家用电器和电力系统。

4. 电能传输：交流电路可通过变压器实现电能的远距离传输，而直流电路传输距离受到限制。

5. 系统复杂度：交流电路系统相对直流电路系统更加复杂，需要处理相位、频率等问题。

由于交流电路的广泛应用，交流电成为了现代电力系统的主要形式。

而直流电在特定领域内仍然有着不可替代的地位，如电池驱动设备、电动车充电等。

总结：直流电和交流电是两种基本的电流形式。

直流电路的电流方向恒定不变，适用于需要稳定电流的设备；交流电路的电流方向周期性改变，适用于大部分家用电器和电力系统。

虽然现代电力系统主要采用交流电，而直流电在特定领域依然具有重要的应用价值。
