接触网工程定位装置安装施工作业指导书

接触线检调一、周期200km/h及以下区段正线检调周期为12个月，侧线为24个月。

二、适用范围适用于接触线的线面校正、校直、磨耗测量和调整接触线位置、接触线补强等作业。

三、作业项目校正接触导线线面、校正接触导线波浪弯、测量接触导线磨耗、检调接触线拉出值（之字值）、检调接触线高度、检查接触线补强四、技术标准1、在曲线区段，接触线与承力索的连线应该垂直于轨平面，直线区段接触线呈“之”字型布置。

2、接触线之字值、拉出值（含最大风偏时跨中偏移值）应符合：200km/h以下区段：直线区段200－300mm；曲线区段根据曲线半径不同在0－350mm之间选用。

200km/h及以上区段：设计值±20mm，并保证在0-300mm间。

同时，应满足受电弓动态包络线的要求。

3、接触线高度应符合：（1）最高高度不得大于6500mm，最低高度不得小于5700mm。

（2）当隧道间距不大于1000m时，隧道内、外的接触线可取同一高度。

（3）符合设计要求，并结合接触线坡度同时调整。

4、接触线坡度（工作支）应符合：（1）标准值：120km/h及以下区段≤3‰；120~160km/h区段≤2‰；200km/h区段≤2‰；坡度变化率不大于1‰；安全值：120km/h及以下区段≤5‰；120~160km/h区段≤4‰其他同标准值。

（2）160km/h及以上区段定位点两侧第1根吊弦应等高，相对定位点的高度允许偏差±10mm；但不得出现V字型。

（3）200km/h区段相邻两吊弦的高差不得大于10mm。

相邻两悬挂点的高差不得大于30mm。

5、接触线不得偏磨和扭面。

6、接触线硬弯不得超过0.2mm。

7、200km/h及以上区段，正线接触线不允许接头。

200km/h以下区段，正线接触线接头不超过2个，接头处必须有负驰度。

8、接触线接头距悬挂点的距离应不小于2m。

9、中心锚结所在跨距内避免出现接头，各接头距离不小于150m。

10、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；接触线接头、补强处过渡平滑。

接触网施工作业指导书1000字接触网施工作业指导书一、前言接触网是电气化铁路的重要组成部分，施工安全和质量的保证与日常维护密不可分。

本作业指导书的编制，是为了提高接触网的施工效率，保证施工安全、质量有效开展工作。

二、施工前准备1.组织人员：根据施工任务单，进行施工计划，确定施工人员组成和分工，实行班次制度，确定值班人员，做好安全防护措施。

2.施工材料：按照接触网施工计划，准备好所需材料，合理存放和保管，严禁放置在高空位置和电力设备上方。

3.施工设备：准备好所需机具和器材，包括施工用车、吊装设备、回路检测仪等，严格检查设备的安全性和可靠性，确保施工设备符合安全标准要求。

4.施工现场：仔细勘察接触网施工现场，确定施工范围、施工器材、设备放置位置、跨越道路绝缘支架、支撑物位置等，做好施工标识和区域防护措施。

三、施工过程1.施工安全：严格遵守电气设备安全规程，严禁吸烟、火种、明火进入施工现场，施工人员的施工位置一定要符合安全要求。

在施工过程中，对施工现场的人员和行人进行安全防护，确保施工过程中不发生安全事故。

2.施工质量：按照接触网的设计规范，材料的质量要达到规定标准，严格按照设计图纸和施工说明进行施工。

在施工过程中，注意进行验收，严格按照质量要求验收，并及时记录好施工情况。

3.施工量的控制：施工量的控制是保证施工质量的重要手段，严格控制施工量并及时记录，确保施工量与任务量一致，不超过设计标准。

4.施工人员的管理：严格要求施工人员进入施工现场前必须进行专业培训，合格后才能进行施工，做到人员合理配置，合理轮换工作，对值班人员进行安排。

对施工过程中的人员制订相应的安全考核和奖惩办法，确保施工人员的积极性和责任心。

四、施工后收尾1.材料和设备的归还：施工结束后及时清理施工现场，归还在施工过程中所使用的机具、器材、安全设施等，存放在指定的位置。

2.施工档案的建立：对施工过程中的重要工作环节、质量评定、验收、工作量统计等情况进行记录，建立施工档案，作为今后接触网的维护与管理参考。

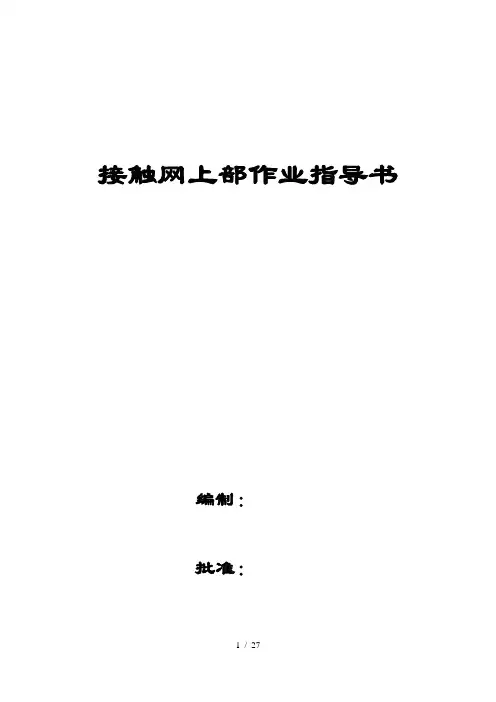

接触网上部作业指导书编制：批准：中铁电气化局集团石长铁路接触网项目部2014年01月石长铁路复线电气化工程采用直链型简单链型悬挂,工程内涉及桥梁、隧道，安装上即采用了软横跨、硬横梁形式，也采用了隧道弓形碗臂、隧道吊柱等复杂形式，施工难度非常大，为此制定本作业指导书，以便满足现场施工要求。

本作业指导书是局指作业指导书的补充，与局指作业指导书冲突的，以局指作业指导书为准。

一、编制依据1、铁路电力牵引供电工程施工质量验收标准》（TB10421-2003）。

2、铁路牵引供电施工技术指南。

3、《改建铁路石门至长沙增建二线施工图接触网设计原则》。

改建铁路石门至长沙增建二线施工图接触网平面布置设计图及安装图。

二、主要技术标准1、供电方式：带回流线的直接供电方式2、接触网悬挂类型：全补偿简单直链形悬挂。

正线：JTMH95+CTHA120，补偿张力：承力索张力15KN，接触线张力15KN；站线：JTMH70+CTHA85，补偿张力：承力索张力10KN，接触线张力15KN。

3、支柱侧面限界应能满足大型养路机械作业要求设计。

一般腕臂柱不小于3.1m。

软横跨柱侧面限界一般为3.3m（困难情况除外），基本站台上为5.0m。

4、结构高度：隧道外：结构高度一般采用 1.4m；其它：跨线建筑物下净空高度不足区段根据具体工点情况适当降低结构高度，一般情况下不小于0.5m。

5、支持结构及定位装置：腕臂支持装置一般为双重绝缘带腕臂支撑的旋转平腕臂结构形式。

转换柱、道岔柱采用双腕臂装配形式。

6、导线高度：有雨棚车站接触线导高一般为6450mm，其他车站为6000mm。

跨线桥和隧道处为5750mm，接触线坡度不大于2‰。

困难情况不大于4‰。

具体导线悬挂点至轨面高度以平面图为准。

7、站内接触线距轨面6450mm高时，一般情况(无影响限界的立交桥等建筑物)应由区间第一号支柱开始降低其导线高度。

导线高度变化时，其坡度不应大于2‰。

8、吊弦：正线、站线均采用铜合金载流可调整体吊弦。

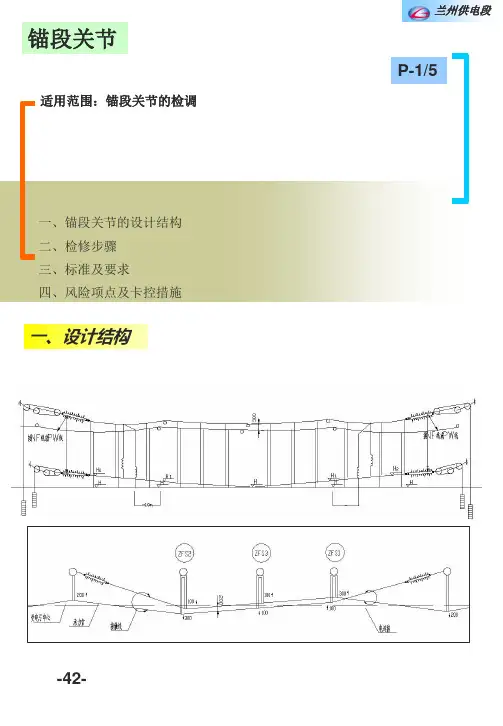

目录一、接触网一日作业流程及作业标准 (2)（一）作业前一天的准备 (2)（二）出工前的准备工作 (3)（三）要令及验电接地程序 (4)（四）作业过程 (5)（五）撤出地线及消令 (6)（六）收工 (7)二、岗位作业指导书 (10)（一）工作票签发人作业指导书 (10)（二）工作领导人作业指导书 (11)（三）安全员作业指导书 (13)（四）驻站联络员作业指导书 (14)（五）现场行车防护员作业指导书 (15)（六）地线监护人及操作人作业指导书 (16)（七）高空作业人员作业指导书 (17)（八）平台操作员作业指导书 (18)（九）车梯推扶人作业指导书 (19)三、接触网巡视作业指导书 (20)四、接触网检修作业指导书 (25)（一）整体吊弦检修作业指导书 (25)（二）两跨式中心锚结检修作业指导书 (28)（三）交叉线岔检修作业指导书 (30)（四）电联结检修作业指导书 (34)（五）支持装置检修作业指导书 (37)（六）定位装置检修作业指导书 (41)（七）滑轮补偿装置检修作业指导书 (44)（八）棘轮补偿装置检修作业指导书 (46)（九）弹簧补偿装置检修作业指导书 (48)（十）绝缘子检修作业指导书 (50)（十一）附加导线检修作业指导书 (52)（十二）隔离开关检修作业指导书 (55)（十三）避雷器检修作业指导书 (58)（十四）吸上线检修作业指导书 (61)（十五）分段绝缘器检修作业指导书 (63)（十六）扭力扳手使用作业指导书 (67)一、 接触网一日作业流程及作业标准（一）作业前一天的准备1、作业计划的接收与传达1及道岔编号一致。

2、工作票签发人及工作领导人查阅AT 分区所、AT 满足V 停作业条件。

1.工作领导人宣读工作票。

2.支柱号、行车防护、轨道车运行段、作业小组人数、线路情况等。

工时要将本次作业任务和安全措 知轨道车当班司机。

1票人签认。

2签字的票（二）出工前的准备工作)。

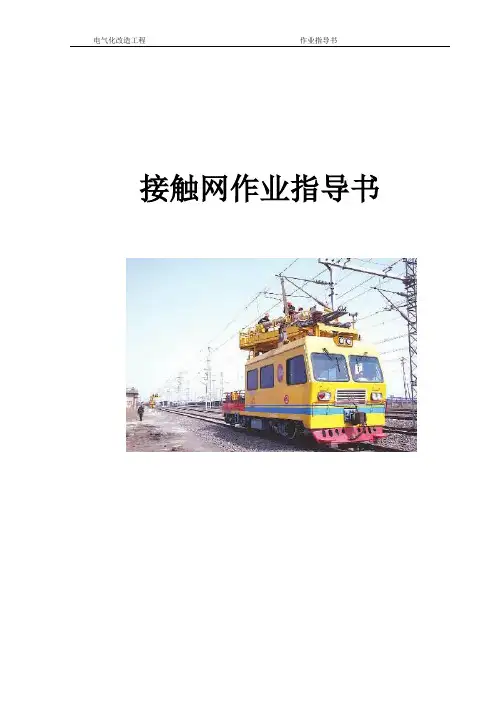

接触网作业指导书接触网作业指导书编制：复核：审批：一、基坑开挖施工1、人员组织2、工机具3、施工步骤基础施工采用软土路基接触网支柱基础类型。

（1）．工艺流程（2）．操作方法①、施工准备确认基坑类型、支柱限界，清理工作面；将需要开挖的路肩面整理平整，去除杂物，安设防道碴挡板；如遇到下雨等恶劣天气，禁止开挖基坑，已开挖未成形的基坑除加强支护、回填外，还应加强巡视、监测力度，确保路基稳定性。

基础与既有水沟位置重叠堵塞水沟时，基础浇筑完成后，及时进行水沟改移，改移后的水沟过水断面与既有保持一致。

②、基础坑开挖临线基坑开挖时，利用无列车时段开挖。

基坑开挖分两步走，第一步，按照基坑开口尺寸开挖至设计深度后，用编织袋装土将已开挖部分回填；第二步，第二天进行基坑放大角开挖、基础浇筑。

限界3.1米H型独立钢支柱基础开挖限界2.870米，基坑开挖，基础坑开挖尺寸0.7*0.7米，安装防护板。

下挖约200mm～500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖200mm安装一层防护板，直至坑深达到标准为止。

基坑开挖深度为1.5米。

③、开挖放大角：基础开挖尺寸达到要求后（深1.5米）坑底用支护木板于坑四周支护，拆除坑底防护挡板，开挖放大角，中间柱放大角为开挖0.75米，下锚柱放大角为开挖0.95米。

每开挖一个放大角后用编织袋装土将放大角回填。

当四个放大角全挖好后，取出装土编织袋立即浇筑基础。

④、接触网基坑坍塌防范措施：（1）基础坑开挖下挖约500mm后，开始安装防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序每挖500mm安装一层防护板，直至坑深达到标准为止。

（2）防护板安装防护板安装顺序应由坑口向坑底安装；基坑开挖先挖四周一层，再往中间挖，每下挖约500mm，设置一层防护板；随时用碎石或土将防护板与坑壁的间隙填满；按上述程序挖一层，安装一层防护板，下层防护板的交错方式应与上层相反（即上层为b向坑中心缩进顶住a，下层为a向坑中心缩进顶住b）直到直到坑深达到标准为止。

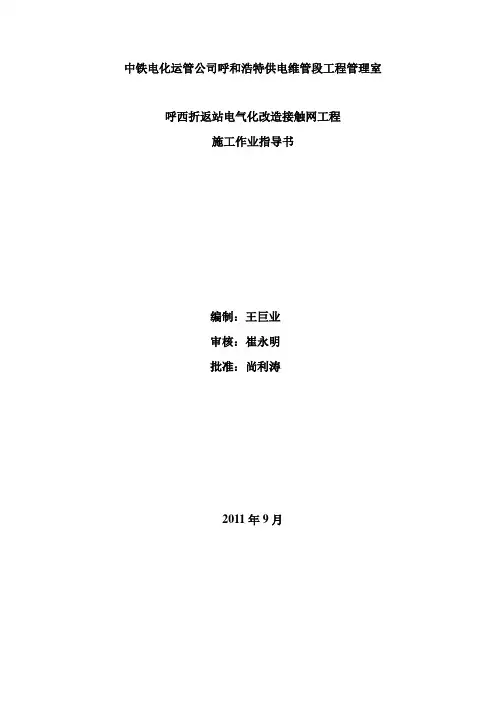

中铁电化运管公司呼和浩特供电维管段工程管理室呼西折返站电气化改造接触网工程施工作业指导书编制：王巨业审核：崔永明批准：尚利涛2011年9月第一节接触网图例 (4)第二节接触网平面布置图 (4)一、站场接触网平面布置图............................................................................................ - 4 -二、区间接触网平面布置图............................................................................................ - 5 -第二章施工测量 .......................................................................................................................................... - 5 -第一节、区间杆位测量 (5)第二节、测量记录及资料整理 (6)第三章基坑开挖 .......................................................................................................................................... - 7 -第一节基坑坑口的确定 (7)第二节地下埋设物的处理 (9)第三节基坑开挖方法 (9)第四节质量要求及安全注意事项 (11)第四章立杆作业 ......................................................................................................................................... - 11 -第一节工程列车的任务 (11)第二节装卸杆作业 (11)第三节立杆作业 (13)第四节安全质量注意事项 (14)第五章支柱整正、回填.......................................................................................................................... - 15 -第一节支柱整正方法 (15)第二节支柱整正 (15)第三节回填及侧沟改移 (16)第四节安全注意事项 (16)第六章支柱装配 ........................................................................................................................................ - 18 -第一节支柱装配测量和计算 (18)第二节腕臂装配 (25)第三节腕臂安装 (28)第七章附加导线 ........................................................................................................................................ - 30 -第一节肩架预配及安装 (30)第二节拉线安装 (34)第三节附加线架设 (37)第八章载流式整体吊弦（整体吊弦)测量、预制安装............................................................... - 42 -第一节载流式整体吊弦(整体吊弦）测量 (42)第二节载流式整体吊弦（整体吊弦）预制 (46)第三节载流式整体吊弦（整体吊弦)安装 (50)第九章定位装置安装 .............................................................................................................................. - 53 -第十章下锚补偿装配、调整 ................................................................................................................ - 56 -第十一章锚段关节电连接安装 ........................................................................................................... - 57 -第一节锚段关节调整 (61)一、绝缘关节 ............................................................................................................... - 61 -二、非绝缘关节.............................................................................................................. - 61 -第二节接触悬挂调整 (61)一、接触线 ................................................................................................................... - 61 -二、承力索...................................................................................................................... - 61 -三、吊弦.......................................................................................................................... - 61 -第一章接触网平面图接触网平面布置图是接触网主要设计文件之一，是施工中应用最广的重要设计依据，认真弄懂和记清这些图例,学会看平面布置图对于我们掌握和了解线路情况,指导施工是非常重要的。

普速铁路接触网定位及支撑装置安装作业指导书一、准备工作1.人员：8-12人。

2.工具：序号 工具名称 型号 单位 数量 备注1 接触网作业车 台 12 大绳滑轮组 1:3 套 13 单大绳 20m 根 14 链条葫芦 1T 个 15 钢丝套 800mm 根 26 工具包 个 17 钢卷尺 把 18 水平尺 600mm 把 19 力矩扳手 套 210 断线钳 900 把 111 扭面器 85-120 把 212 铁榔头 把 114 木手锤（橡胶锤） 把 115 记号笔 支 116 测量工具 测量仪或测杆 套 117 安全工具18 防护工具3.材料：序号 材料名称 型号 单位 数量 备注1 支撑定位装配 通过计算确定 套 钩头鞍子（承力索座）、定位支座、定位管、定位器、支持器、定位线夹、定位环、定位环线夹、定位管卡子、管帽、钢线卡子、调整螺栓、整体拉线、防风支撑管等组合已预配完整。

2 棒式绝缘子 区分平、斜腕臂只 装配形式确定3 悬式绝缘子 串 装配形式确定 或硅橡胶4 定位线夹 个 装配形式确定5 锚支定位卡子 个 装配形式确定6 支持器 个 装配形式确定7 布袋或草袋 个 适量 包扎棒瓶8 开口销 个 适量 各种型号9 弹簧销 个 适量 各种型号10 销钉 个 适量 各种型号11 钙基脂润滑油 袋 112 镀锌铁线 4.0 m 适量4.资料：接触网平面布置图、安装图、支撑装置预配表、钢筋混图3-2-2 平腕臂支撑装置基本结构1.腕臂底座安装高度符合设计要求，允许偏差±50mm。

腕臂底座与支柱密贴应呈水平状态，底座槽钢（或角钢）呈水平。

顶端管帽封堵良好。

各连接螺栓紧固力矩符合标准。

腕臂底座中M20与M16直径的螺栓标准紧固力矩分别为120 N.m和70 N.m。

2.平腕臂(压管)端部露头200mm，直线及曲线上腕臂安装完毕后，不得抬头，平腕臂(压管)低头斜率不大于30‰。

3.腕臂带电部分不得侵入电气包络线。

接触网专业施工作业指导书编制：审核：批准：目录第一节简单链型悬挂施工工艺流程 (4)第二节支柱及拉线基础检查 (5)第三节基坑开挖 (11)第四节支柱组立及整正 (22)第五节供电线基础浇筑 (30)第六节硬横梁架设 (37)第七节硬横梁吊柱安装 (42)第八节隧道内化学锚栓预埋 (46)第九节化学锚栓拉拔试验 (52)第十节隧道内吊柱安装 (56)第十一节附加线架设—肩架安装 (61)第十二节附加线架设—底座安装（隧道内） (65)第十三节附加线架设—拉线安装 (69)第十四节支柱装配—测量计算 (81)第十五节支柱装配—腕臂安装 (102)第十六节隧道内补偿装置安装 (108)第十七节补偿下锚—拉线安装 (111)第十八节补偿下锚—滑轮安装 (116)第十九节补偿下锚—棘轮安装 (122)第二十节承力索架设—线索展放 (130)第二十一节承力索架设—承力索归位 (138)第二十三节接触线架设 (149)第二十四节接触线中心锚结安装 (156)第二十五节吊弦预配 (158)第二十六节接触网吊弦安装 (167)第二十七节绝缘锚段关节（关节式电分相）调整 (171)第二十八节接触网接地及回流引线 (176)第二十九节分段绝缘器安装 (183)第三十节隔离开关安装 (187)第三十一节避雷器安装 (196)第三十二节 27.5kV电缆敷设 (199)第三十三节电缆头制作安装 (204)第一节 简单链型悬挂施工工艺流程。

预配车间施工现场工程技术部腕臂结构预配预留基础检查和整改支柱安装整正腕臂结构安装 拉线安装附加线架设安装 硬横梁及吊柱安装 下锚补偿装置安装 隧道测量、锚栓安装拉拨实验、吊柱安装腕臂计算参数测量腕臂结构计算、数据提供预配车间承力索架设、中锚安装、倒鞍子整体吊弦安装 定位装置初安装接触线架设、检测 接触悬挂精调电连接安装、AB 值调整 设备、接地、回流安装标识牌安装 静态检测 动态检测承力索悬挂点测量整体吊弦计算、数据提供给预配车间整体吊弦预配基坑开挖第二节支柱及拉线基础检查1 适用范围适用于怀邵衡铁路桥梁、路基地段接触网支柱基础和拉线基础检查配合2 作业准备2.1内业技术准备（1）组织技术人员学习设计图纸和相关设计文件，熟练掌握国家规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训；各施工人员经过专业培训，考核合格后上岗；（2）制定接口预留检查制度、检查记录表；（3）制作基础螺栓检查确认工具，准备测量工具。

新建铁路接触网支柱安装施工作业指导书1、适用范围适用于新建铁路接触网支柱安装整正的施工。

（作业指导书仅供参考，各条线应根据各自线路实际条件进行编制可行的作业指导书）。

2、作业准备2.1内业技术准备认真组织技术人员学习实施性施工组织设计，阅读、审核有关设计图纸、设计文件，澄清有关技术问题；熟悉有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。

制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。

2.2外业技术准备施工作业层中所涉及的各种支柱安装技术数据的收集。

检查工机具是否到达现场；检查坑深、限界和横卧板；复测基础数据；能否满足支柱安装需要。

3、技术要求根据下部施工表，支柱一次吊立到位，支柱合格，类型要正确。

按照技术下达的施工表和支柱整正的技术交底，使支柱横线路和顺线路方向斜率满足验标和设计要求。

混凝土支柱的坑深和限界满足设计要求，并回填夯实。

钢支柱的螺帽要配齐，上紧。

文明施工，确保安全施工。

4、一般钢支柱安装4.1劳动组织4.2劳动工机具4.3劳动材料设备4.4操作程序工艺流程图操作方法（1）施工准备①根据施工现场及任务安排，提前将支柱装在安列平板上，②未铺轨采用汽车安装时，提前将支柱运至坑位。

（2）清理基础面①拧下连接螺栓螺母②将基础面清理干净③校核螺栓间距（3）起吊安装①用吊车将支柱吊起施工负责人指挥作业人员稳住支柱根部，对号连接螺栓，轻轻放下。

②作业人员先检查在四面个予拧一个螺母，稳住，吊车拖钩。

但应使支柱直立，不得向线路侧倾斜。

（4）重复上述2、3程序，继续吊安支柱。

4.5技术标准（1）支柱吊立后应确保稳固，连接螺帽不少于8个，且应对角拧紧。

（2）螺帽应收齐，防止丢失以备整正用。

3.1.6注意事项（1）支柱吊立前要注意附近及上空的电力线，并保持与电力线的安全距离不小于3米，并设立专人防护确认吊车与电力线的安全距离。

接触网吊弦安装施工作业指导书1 适用范围适用于新建1铁路接触网吊弦安装施工。

2 作业准备（1）施工准备①人员组织序号项目单位数量备注1 施工负责人人 1 全面负责2 作业人员人 4 测量、安装各2人3 司机人 2 正、副司机各1人4 防护人 3 车站1人、现场2人5 导高复测人 2 1人测量、1人记录②工、机具序号名称规格或型号单位数量备注1 作业车台 12 作业凳0.9米台 1 自制4 力矩扳手套 2 人均1套5 钢卷尺15m/3m 把各16 粉笔支若干7 毛刷把 18 安全带套 2 作业人员人均1顶9 安全帽顶9 作业人员人均1套10 防护用品套 311 电工工具套 512 线坠个 113 激光测量仪台 1③主要材料、设备序号名称规格或型号单位数量备注1吊弦线夹（承、导）按施工表套若干与锚段相匹配2 吊弦按施工表根若干与锚段相匹配3 U型销钉按施工表个若干4 无酸锂基润滑脂kg 若干（2）测量吊弦安装位置，安装吊弦①测量人员带测量工具下车，按计算表，开始测量吊弦安装位置，用粉笔在钢轨上作出标志，或采取沿着导线测量的方法。

②作业车对位，升作业台，作业车上安装人员扶起作业登，上凳系好安全带，一人将需安装的吊弦传递给安装人员③施工负责人用线坠对准钢轨上的安装位置，反引到承力索上，安装人员配合，并标记安装位置，先安装承力索上的吊弦线夹，再安装接触线上的吊弦线夹，承力索上的吊弦线夹安装图见下图：④先用刷子清楚掉承力索、接触线安装吊弦线夹部位的灰尘和氧化物层，并在安装位置涂一层电力复合脂。

⑤拆开吊弦线夹，先将吊弦线夹的线夹（6）固定在承力索上，将吊弦穿过吊弦心形环（4），将六角螺栓（8）穿过线鼻子（1）及防松垫片的孔，把吊环（7）行车方向推过线夹（6），将六角螺栓穿入吊环（7）和线夹（6）及防松垫片，带上六角螺母。

⑥ 将U 型销钉从六角螺栓（8）和承力索之间，见下图。

⑦ 用梅花扳手拧紧螺栓（8）与螺母（9），用力矩扳手检测紧固力矩并达标，然后再按要求将防松垫片的长短折弯将止动垫片板到位。

铁路接触网工程作业指导书铁路接触网工程是铁路电气化工程中的重要组成部分，负责为电力机车、电动客车、电动货车等提供供电。

操作铁路接触网需要严格遵循安全规范，下面是对铁路接触网工程作业的指导书。

一、准备工作1.安全帽、安全鞋、安全绳等安全装备必须带齐，检查安全装备是否漏洞。

2.检查工具和设备是否齐全、完好。

特别要注意电气工具的绝缘性能和接地。

3.检查天气情况，判断施工条件是否满足。

4.仔细阅读作业指导书，明确作业内容、作业地点和作业要求。

二、施工作业1.严格遵循安全操作规程，按照操作规程进行作业。

2.注意施工现场的安全状况，必要时设置警示标志，保障施工人员安全。

3.在施工过程中，注意固定铁路接触网设备，保证设备的稳定性，防止设备滑动等意外情况的发生。

4.在作业过程中，要充分利用各种安全工器具，如安全带、安全绳、保险锁等，保证作业人员的安全。

5.在作业中要时刻关注电气设备的绝缘状态和接地状态，避免人员触电。

6.在作业前必须进行绝缘测试，保证铁路接触网设备的绝缘性能。

7.机电作业要特别注意机械设备的稳定性，防止机器滑动或倾覆。

8.施工结束后要进行清理，保持施工现场的整洁，防止杂物或设备残余物的遗留。

三、注意事项1.在作业中要严格遵守工作规程，防止意外发生。

2.注意保护好工作环境，减少对周围环境的污染。

3.注意维护设备，定期进行检查和维修。

4.注意安全宣传和教育，增强施工人员的安全意识和技能。

5.重视日常检查和维护，发现安全隐患及时处理和排除。

以上是对铁路接触网工程作业的指导书，希望能够为工作人员提供参考。

铁路接触网工程是一项高危的工程，尤其需要注意安全，确保施工人员的安全。

接触网工程立杆作业施工作业指导书第一节工程列车的任务工程列车又叫安装列车（简称安列），它是接触网施工机械化的基本骨干力量。

目前，它主要担当接触网立杆、装卸杆、工地搬迁等任务，随着机械化程度的提高，它将担当支柱整正、支柱装配、架线等工作，形成工程列车流水作业线，以加快电气化铁路的建设。

第二节装卸杆作业接触网杆的装卸作业是由工程列车上履带式吊车进行吊装，由超重装卸工配合完成。

当装卸作业任务量比较大时，应由地面上的吊车进行吊装。

一、支柱吊装方法装卸作业地点应事先与车站协商确定，一般选择在专用线或行车不太繁忙的铁路线周围，作业地点地面平坦坚实，作业范围内不影响装卸作业的障碍物。

装卸杆作业的支柱吊装方法一般采用平吊，平吊又分为单面两点平吊和一点平吊，前者适应于钢筋混凝土支柱，后者适应于钢柱。

钢筋混凝土支柱吊装时，将两个长度相等并套有橡皮的钢丝套子分别套在钢筋混凝土支柱根部的第一个腹孔和顶部的第二个腹孔，杆子小面朝上，然后起吊。

为了方便立杆，在吊装混凝土软横跨支柱时，必须将主筋少的一侧放在上面。

往工程列车上装杆时，应按立杆顺序进行，先立的后装，后立的先装。

二、装卸作业操作要领1、准备工作（1）、检查起重机在平板车上（或地面上）是否稳定。

（2）、清除起重机有效半径有、效高度以外5米范围内的障碍物，以免防碍操作和发生事故。

（3）、启动发动机，检查各仪表、传动、制动、保险装置是否正常，有无异响，并经过试运转，确认安全。

（4）、若往工程列车装杆时，由专人检查支柱有无合格证明，没有合格证明的产品，不能装上工程列车。

（5）、当一切准备工作妥当后，指挥人员鸣笛示意，准备开始作业。

2、起吊（1）、司机、挂摘钩人员必须与指挥人员密切配合，严格按照指挥人员发出的信号（口哨或手势）进行操作，如发现指挥信号不清或错误，以及其他事项不合乎规定时，有权拒绝执行，并采取措施防止发生事故。

（2）、挂好钢丝绳套，装卸杆时吊钩中心应垂直通过被吊支柱重心，当支柱吊起离地面20~50厘米时，须停车检查。

接触网定位装置安装作业指导书编制：审核：批准：2023年9月10日发布2023年9月20日实施定位装置安装作业指导书一、适用的范围本作业指导书适用于广铁职院铁道供电技术综合实训中心项目接触网专业定位装置安装。

二、作业准备1、内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实时性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2、外业技术准备（1）接触线架设、中心锚结安装已完成，补偿装置工作正常；（2）定位器在预配车间已组装完成；（3）定位装置应在接触线架设后，中心锚结安装后（48h内）尽快安装。

三、技术要求（1）定位器安装型号符合设计要求及腕臂计算给定的型号。

定位管长度、定位器长度符合设计要求；（2）定位器安装应符合设计要求，在平均温度时应垂直线路中心线，温度变化时，偏移量与接触线在该点的伸缩量应一致；（3）限位定位器倾斜度与定位管的坡度应符合设计要求，限位间隙允许偏差为±1mm。

非限位定位器的根部与接触线高度之差允许偏差为±10mm。

并应保证定位线夹处接触线工作面与轨面连线平行；（4）设计无明确要求时定位管应水平，在平均温度时应垂直于线路中心线，并与腕臂在同一垂面内。

转换支柱处两定位器应能分别随温度变化自由移动、不卡滞，接触线非工作支和工作支定位器、管之间的间隙不小于100mm；（5）使用直角定位器时，定位管正定位抬头、反定位低头量应符合设计要求；（6）上下行两定位管间的绝缘距离不应小于2000mm，困难时不小于1600mm；（7）锚支定位卡子线夹荷载方向与设计要求受力一致。

拉出值施工允许偏差为±30mm。

定位器的定位线夹相对线路安装位置与腕臂顺线路安装位置偏移的角度相同；（8）定位器不应处在受压状态下，其倾斜度符合实际受力平衡状态；（9）电气连接线安装的弧度不应与定位器底座相互摩擦，铜铝复合垫片安装正确，铝面与定位器和底座接触，铜面与电气连接线鼻子接触；且电气连接线统一安装在来车方向，水平穿向螺栓穿向来车方向；（10）防风拉线短环在定位器侧，长环在定位管侧，且方向相反，朝向符合设计要求。

*****集团电气化工程有限公司编号：接触网施工作业指导书单位：编制：审核：批准：年月日发布年月日实施目录施工测量作业指导书 (1)基坑开挖施工作业指导书 (10)基坑浇制施工作业指导书 (18)支柱组立及整正作业指导书 (27)支柱装配腕臂安装作业指导书 (37)硬横梁架设作业指导书 (45)硬横梁吊柱安装作业指导书 (50)软横跨安装作业指导书 (55)锚柱装配作业指导书 (63)承力索架设作业指导书 (74)承力索中心锚结安装作业指导书 (82)接触线架设作业指导书 (88)吊弦安装作业指导书 (95)交叉线岔安装调整作业指导书 (103)附加线架设作业指导书 (110)分段绝缘器安装作业指导书 (118)隔离开关安装作业指导书 (123)避雷器安装作业指导书 (128)冷滑试验作业指导书 (131)送电开通作业指导书 (136)施工测量作业指导书一、适用范围适用于铁路接触网支柱或基础位置及隧道吊柱的测量施工。

二、作业准备2.1 内业技术准备在接触网测量之前，首先要熟悉待测区段的接触网设计图纸等相关设计文件，练掌握国家规范和技术标准；制定施工安全保障措施；对施工人员进行技术交底和培训；各施工人员经过专业培训，考核合格后上岗。

2.2 外业技术准备修建或租赁生活及办公房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要；既有线测量要结合施工现场调查结果向有关部门或配合专业索取相关线路、相领配套设施等相关技术资料，了解既有线路技术状况以及沿线跨越或邻近平行架空线路、地下电缆等既有设施的分布情况。

新建电化工程应向设计单位或站前单位，了解并索取有关站场、线路平面图、纵断面图、横断面、标准测站坐标、水准点高程等站前专业的技术资料和定测结果。

同时向其他同步建设工程施工单位落实各种新建设施、电缆路径情况，以便加强配合，避免相互干扰。

三、技术要求3.1 区间测量技术要求（1）测量中遇到大型建筑物，如桥、隧道、立交道口时，应根据平面图分段进行闭合，测量精度不得低于1/2000。
