标准件标准区分标准件不同标准的区分德国的螺栓、螺母、垫圈国标DIN931、DIN934、DIN933、DIN127、DIN125、DIN434、DIN912对应我国的国标DIN125-A ——平垫——GB97.1-85DIN125-B——平垫（带倒角）——GB97.2-85DIN127-A ——重型弹垫——GB7244DIN127-B ——标准弹垫——GB93-87DIN434 ——方斜垫圈(U型)——GB852-88DIN912 ——内六角圆柱头螺钉——GB70-85DIN931——六角头螺栓（半牙）——GB5782-86DIN933 ——六角头螺栓（全牙）——GB5783-86DIN934 ——六角头螺母(1型)——GB6170-86标准就是规范，每个国家和部门都有自己的标准。
目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。
国家标准又分：GB（强制性标准）和GB/T （推荐性标准）以及GBn （国家内部标准）等。
我们平常看到的像GB30，GB5783等等都是强制性的标准。
以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。
GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。
另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。
除了公制螺纹和美制螺纹外还有一种BSW—英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。
公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。
美制螺纹和英制螺纹都是以英寸为单位的。
美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。
由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。
你有没有想过为什么连接件之间要加垫圈，很多人因为怕麻烦而选择不使用它或者忘记使用，事实证明这个不起眼的小圆片也许比我们想象的还要重要。
这里的垫圈是指垫在被连接件与螺母之间的零件，一般为扁平形的金属环，用来保护被连接件的表面不受螺母擦伤，分散螺母对被连接件的压力，常用来紧固防松，是生产生活中的常用配件用品。
关于它有哪些种类、如何使用等方面的问题，本文来为您一一介绍。
垫圈的种类:垫圈种类很多，有平垫、弹垫、锁紧垫圈、止动垫圈等。
具体分为：平垫圈-C级、大垫圈-A和C级、特大垫圈-C级、小垫圈-A级、平垫圈-A级、平垫圈-倒角型-A级、钢结构用高强度垫圈、球面垫圈、锥面垫圈、工字钢用方斜垫圈、槽钢用方斜垫圈、标准型弹簧垫圈、轻型弹簧垫圈、重型弹簧垫圈、内齿锁紧垫圈、内锯齿锁紧垫圈、外齿锁紧垫圈、外锯齿锁紧垫圈、单耳止动垫圈、双耳止动垫圈、外舌止动垫圈、圆螺母用止动垫圈。
垫圈垫圈的种类不同，功能作用也不同，平垫只是用来增大接触面积，没有防松功能，而弹垫可以防松。
止动垫圈在内环上有一个凸起的固定脚，在外环上有3~4个凸起的锁定脚，在防松的基础上还有固定的功能，更加适合用在振动剧烈的地方。
锁紧垫圈锁紧后有向后推的力，也能很好的防松。
垫圈的作用原理:垫圈分为平面垫圈和弹簧垫圈，螺钉上紧后由于与基座接触面积小，加装平面垫圈可以增大基座承压面积，上紧不至于导致基座损坏或滑丝。
弹簧垫圈增加了螺丝扣的应力，使螺丝扣紧作用更加紧固。
垫圈的安装:垫圈和圆螺母配套使用，使用时垫圈装在螺母开槽的那一侧，紧固后将内外止动耳折弯放到槽里。
圆螺母紧固后，分别将内外耳朵扳成轴向，分别卡在轴上的键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。
注意：圆螺母用止动垫圈安装时，内齿弯向的一侧朝向圆螺母还是背向圆螺母？当圆螺母拧紧到位后，止动垫圈的内齿弯向圆螺母。
止动垫圈的外齿中的一个再弯向圆螺母的外壁的槽内，内齿卡在螺纹杆上的槽内，使得圆螺母旋进时止动垫圈相对于螺杆不动。
螺栓螺母垫片标准
螺栓螺母垫片标准规格为M1.6～M64，性能等级有5.6、8.8、9.8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级，产品等级有A和B级。
螺栓连接基本要求包括：
1. 对一般的螺栓连接，螺栓头和螺母下面应放置平垫圈，以增大承压面积。
2. 螺栓头和螺母侧应分别放置平垫圈，螺栓头侧放置的平垫圈一般不应多于2个，螺母侧放置的平垫圈一般不应多于1个。
3. 对于设计有要求防松动的螺栓、锚固螺栓应采用防松动装置的螺母或弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
4. 对于承受动荷载或重要部位的螺栓连接，应按设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
5. 对于工字钢、槽钢类型钢利用斜面连接时应使用斜垫圈，使螺母和螺栓头部的支承面垂直于螺杆。
标准紧固件种类介绍
标准紧固件是指符合国际或国家标准规范的各种螺栓、螺母、螺钉、螺柱、垫圈等紧固件产品。
它们通常用于机械设备、建筑结构、汽车制造、航空航天等领域，起着连接、固定、密封等作用。
以下是对一些常见标准紧固件种类的介绍：
1. 螺栓和螺母，螺栓是一种具有外螺纹的紧固件，螺母则是与螺栓配合使用的零件，用于连接和固定两个或多个零件。
常见的标准包括GB、DIN、ISO、ANSI/ASME等。
2. 螺钉，螺钉是一种无螺帽的紧固件，通常用于将零件固定在另一件零件上。
螺钉的种类繁多，包括自攻螺钉、机械螺钉、木螺钉等，其标准有GB、DIN、ISO、ANSI/ASME等。
3. 垫圈，垫圈是一种圆形金属片，常用于分散紧固件的压力、保护表面、填充间隙等作用。
常见的标准垫圈有平垫圈、弹簧垫圈等，其标准包括GB、DIN、ISO、ANSI/ASME等。
4. 螺柱，螺柱是一种在一端带有外螺纹，另一端带有内螺纹的紧固件，通常用于连接两个零件。
常见的标准有GB、DIN、ISO、
ANSI/ASME等。
5. 螺母，螺母是一种用于连接螺纹紧固件的螺纹零件，通常与
螺栓、螺钉配合使用。
常见的标准有GB、DIN、ISO、ANSI/ASME等。
总的来说，标准紧固件种类繁多，每种紧固件都有其特定的用
途和适用范围。
选择合适的标准紧固件对于确保机械设备和结构的
安全运行至关重要。

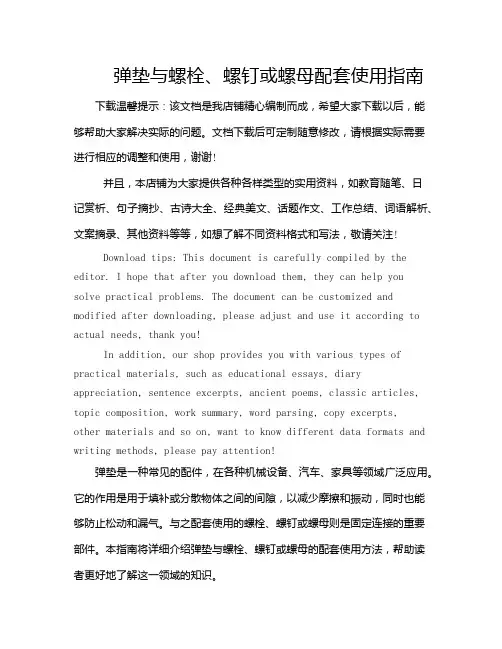

弹垫与螺栓、螺钉或螺母配套使用指南下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!弹垫是一种常见的配件，在各种机械设备、汽车、家具等领域广泛应用。

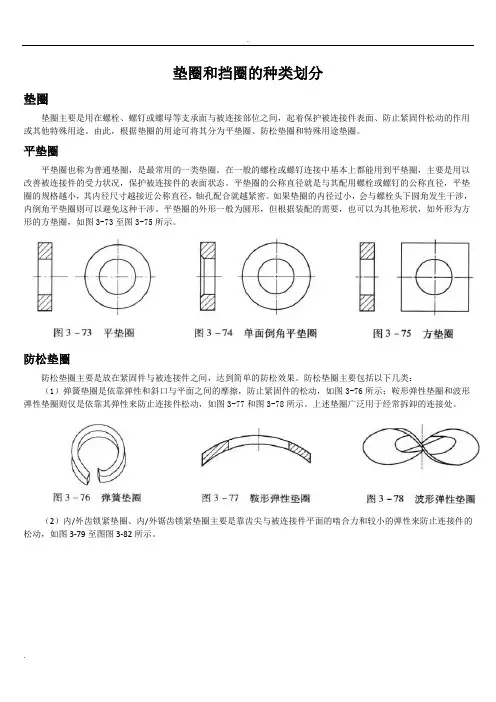

垫圈和挡圈的种类划分垫圈垫圈主要是用在螺栓、螺钉或螺母等支承面与被连接部位之间，起着保护被连接件表面、防止紧固件松动的作用或其他特殊用途。
由此，根据垫圈的用途可将其分为平垫圈、防松垫圈和特殊用途垫圈。
平垫圈平垫圈也称为普通垫圈，是最常用的一类垫圈。
在一般的螺栓或螺钉连接中基本上都能用到平垫圈，主要是用以改善被连接件的受力状况，保护被连接件的表面状态。
平垫圈的公称直径就是与其配用螺栓或螺钉的公称直径，平垫圈的规格越小，其内径尺寸越接近公称直径，轴孔配合就越紧密。
如果垫圈的内径过小，会与螺栓头下圆角发生干涉，内倒角平垫圈则可以避免这种干涉。
平垫圈的外形一般为圆形，但根据装配的需要，也可以为其他形状，如外形为方形的方垫圈，如图3-73至图3-75所示。
防松垫圈防松垫圈主要是放在紧固件与被连接件之间，达到简单的防松效果。
防松垫圈主要包括以下几类：（1）弹簧垫圈是依靠弹性和斜口与平面之间的摩擦，防止紧固件的松动，如图3-76所示；鞍形弹性垫圈和波形弹性垫圈则仅是依靠其弹性来防止连接件松动，如图3-77和图3-78所示。
上述垫圈广泛用于经常拆卸的连接处。
（2）内/外齿锁紧垫圈、内/外锯齿锁紧垫圈主要是靠齿尖与被连接件平面的啮合力和较小的弹性来防止连接件的松动，如图3-79至图图3-82所示。
（3）单/双耳止动垫圈是利用其耳部结构的弯曲分别扣紧被连接件的边缘和螺母，使其不能自由转动，起到防松作用，如图3-83和图3-84所示。
（4）外舌止动垫圈与单耳止动垫圈的功能类似，它是利用其外舌嵌入被连接件的内孔中限制了螺母或螺栓的转动，如图3-85所示。
特殊用途垫圈（1）方斜垫圈如图3-86所示，主要用它垫在槽钢或工字钢的斜面上，使螺母的支承面垂直于螺杆，避免扳拧螺母时使螺杆受弯曲应力。
（2）预载垫圈又称为预载指示垫圈，它可用来控制螺栓的拧紧程度。
这种垫圈由4个零件组成：两个普通平垫圈、一个屈服强度较低而厚度较厚的内圈和一个屈服强度较高而厚度较薄的外圈，如图3-87所示。
螺栓及垫圈的选用知识1、六角头螺栓（碳钢）六角头螺栓的产品等级按照由高到低依次为A、B、C三个等级，性能等级由低到高依次为3.6级, 4.6,级4.8级, 5.6级，6.8级，8.8级，9.8级，10.9级，12.9级等，✓六角头螺栓C级GB/T 5780✓六角头全螺纹螺栓C级GB/T 5781C级螺栓的性能等级包含3.6, 4.6, 4.8级。
✓六角头螺栓GB/T 5782✓六角头全螺纹螺栓GB/T 5783这两种螺栓是A级和B级。
性能等级包含6.8级，8.8级，9.8级，10.9级，12.9级。
➢A级和B级用于较重要的结构，如装配精度高，受冲击较大，或受交变载荷的结构中。
➢A级精度最高，用于较小规格的螺栓，B级用于其他规格的螺栓，如：A级用于公称直径≤24mm，和长度＜150mmm的螺栓。
B级用于公称直径＞24mm，和长度≥150mm的螺栓。
➢C级精度最低，且材料强度最低，性能等级在5.6以下，常用于受力较小，或不太重要的静连接结构中。
注：在选用GB/T 5780和GB/T 5782非全螺纹螺栓时，注意确认螺纹的长度，以免使用时长度不够。
材料上来说：➢ 6.8级及以下低强度螺栓，采用普通碳钢，不进行热处理，常用的材料有Q215A，Q235A等。
➢8.8级及以上的高强度螺栓，需要进行热处理强化，常用的材料为中碳钢及合金钢，中碳钢有35钢，45钢，35Mn等，合金钢如40MnB，40CrB，35CrMo等。
2、平垫圈（碳钢）平垫圈用于增加支撑面（螺栓、螺钉等紧固件支撑面不大时使用），平垫圈可以减小对承压面的压应力，减小压强，保护连接件表面。
平垫圈产品等级分A级和C级。
A级等级高，C级等级低。
精装配适用于A级垫圈，中等装配系列用于C及垫圈。
平垫圈的性能等级与螺栓是有区别的，平垫圈的性能等级按照表面硬度来标识，如100HV，140HV，200HV，300HV等，C级钢硬度100HV。
✓平垫圈C级，GB/T 95✓大垫圈A级和C级GB/T 96➢GB/T 96比GB/T 95的垫圈外径大一些✓特大垫圈C级，GB/T 5287➢外径最大，用在连接面通孔较大，需要增大支撑面的场合。
常用标准件有哪些常用标准件是工程设计和制造中常见的零部件，它们在各种机械设备和工程结构中起着至关重要的作用。
常用标准件的种类繁多，涵盖了各种螺栓、螺母、垫圈、销钉、销轴、弹簧、销子、挡圈、销销等。
下面就让我们一起来了解一下常用标准件有哪些吧。
首先，螺栓是常用标准件中最常见的一种。
螺栓通常用于将两个或多个零部件连接在一起，它们有着不同的头部形状和螺纹类型，以适应不同的连接方式和受力环境。
螺栓的种类繁多，包括普通螺栓、高强度螺栓、螺柱、内六角螺栓等，满足了各种不同的工程需求。
其次，螺母也是常用标准件中不可或缺的一种。
螺母通常与螺栓配合使用，用于固定连接件，保证连接的牢固性。
螺母的种类也非常丰富，有普通螺母、螺纹螺母、六角螺母、方螺母等，以适应不同的螺栓和连接方式。
另外，垫圈也是常用标准件中的重要组成部分。
垫圈通常被用于增加连接件的承载面积，减小局部应力，防止连接件松动或损坏。
常见的垫圈有平垫圈、弹簧垫圈、碟形垫圈等，它们在不同的连接环境中发挥着重要的作用。
此外，销钉、销轴、弹簧、挡圈、销子等也是常用标准件中的重要组成部分。
它们在机械设备和工程结构中起着连接、传动、固定等重要作用，广泛应用于各种领域。
综上所述，常用标准件种类繁多，涵盖了螺栓、螺母、垫圈、销钉、销轴、弹簧、挡圈、销子等多种零部件。
它们在工程设计和制造中起着不可替代的作用，为各种机械设备和工程结构的连接、固定、传动等提供了重要支持。
因此，熟悉和了解常用标准件的种类和特性，对于工程设计和制造具有重要意义。
希望本文能够帮助大家更好地了解常用标准件，为工程设计和制造提供参考和指导。
紧固件分类1、什么是紧固件？紧固件是将两个或两个以上的零件（或构件）紧固连接成为一个整体时所采用的一类机械零件的总称。
市场上也称为标准件。
2、它通常包括以下12类零件：螺栓、螺柱、螺钉、螺母、自攻螺钉、木螺钉、垫圈、挡圈、销、铆钉、组合件和连接副、焊钉。
（1）螺栓：由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。
这种连接形式称螺栓连接。
如把螺母从螺栓上旋下，又可以使这两个零件分开，故螺栓连接是属于可拆卸连接。
如下图：（2）螺柱：没有头部的，仅有两端均外带螺纹的一类紧固件。
连接时，它的一端必须旋入带有内螺纹孔的零件中，另一端穿过带有通孔的零件中，然后旋上螺母，即使这两个零件紧固连接成一整体。
这种连接形式称为螺柱连接，也是属于可拆卸连接。
主要用于被连接零件之一厚度较大、要求结构紧凑，或因拆卸频繁，不宜采用螺栓连接的场合。
如下图：（3）螺钉：也是由头部和螺杆两部分构成的一类紧固件，按用途可以分为三类：钢结构螺钉、紧定螺钉和特殊用途螺钉。
机器螺钉主要用于一个紧定螺纹孔的零件，与一个带有通孔的零件之间的紧固连接，不需要螺母配合（这种连接形式称为螺钉连接，也属于可拆卸连接；也可以与螺母配合，用于两个带有通孔的零件之间的紧固连接。
）紧定螺钉主要用于固定两个零件之间的相对位置。
特殊用途螺钉例如有吊环螺钉等供吊装零件用。
如下图：（4）螺母：带有内螺纹孔，形状一般呈显为扁六角柱形，也有呈扁方柱形或扁圆柱形，配合螺栓、螺柱或钢结构螺钉，用于紧固连接两个零件，使之成为一件整体。
如下图：（5）自攻螺钉：与螺钉相似，但螺杆上的螺纹为专用的自攻螺钉用螺纹。
用于紧固连接两个薄的金属构件，使之成为一件整体，构件上需要事先制出小孔，由于这种螺钉具有较高的硬度，可以直接旋入构件的孔中，使构件中形成相应的内螺纹。
这种连接形式也是属于可拆卸连接。
如下图：（6）木螺钉：也是与螺钉相似，但螺杆上的螺纹为专用的木螺钉用螺纹，可以直接旋入木质构件（或零件）中，用于把一个带通孔的金属（或非金属）零件与一个木质构件紧固连接在一起。
