Hypermesh基础培训教程一、引言Hypermesh是一款功能强大的有限元前处理器，广泛应用于结构分析、热分析、流体分析等领域。

本教程旨在帮助初学者快速掌握Hypermesh的基础操作，为后续的高级应用打下坚实基础。

通过本教程的学习，读者将能够熟练地进行几何建模、网格划分、材料属性定义、边界条件施加等基本操作。

二、Hypermesh界面及基本操作1.启动Hypermesh在安装完Hypermesh软件后，双击桌面图标启动程序。

初次启动时，系统会提示设置工作目录，选择一个便于管理的路径即可。

2.界面介绍Hypermesh界面主要包括菜单栏、工具栏、主窗口、状态栏等部分。

菜单栏包含文件、编辑、视图、网格、工具等菜单，通过菜单可以执行各种操作。

工具栏提供了常用的快捷操作按钮，方便用户快速执行命令。

主窗口用于显示几何模型、网格、分析结果等。

状态栏位于界面底部，显示当前操作的状态信息。

3.基本操作(1)打开模型：通过菜单栏“文件”→“打开”命令，选择相应的几何文件（如iges、stp等格式），打开模型。

(2)缩放、旋转、平移视图：通过工具栏的相应按钮，可以调整视图的显示。

同时，鼠标滚轮可以控制视图的缩放。

(3)选择元素：鼠标左键单击选择单个元素，按住Ctrl键同时单击可以选择多个元素。

(4)创建集合：通过菜单栏“编辑”→“创建集合”命令，可以将选中的元素创建为一个集合，便于后续操作。

(5)撤销与重做：通过菜单栏“编辑”→“撤销”或“重做”命令，可以撤销或重做上一步操作。

三、几何建模1.几何清理在实际工程中，导入的几何模型往往存在冗余面、重叠边等问题，需要进行几何清理。

Hypermesh提供了丰富的几何清理工具，如合并顶点、删除线、删除面等。

2.创建几何元素Hypermesh支持创建点、线、面、体等几何元素。

通过菜单栏“几何”→“创建”命令，选择相应的几何元素创建工具，如创建点、创建线、创建面等。

3.几何编辑Hypermesh提供了丰富的几何编辑功能，如移动、旋转、缩放、镜像、复制等。

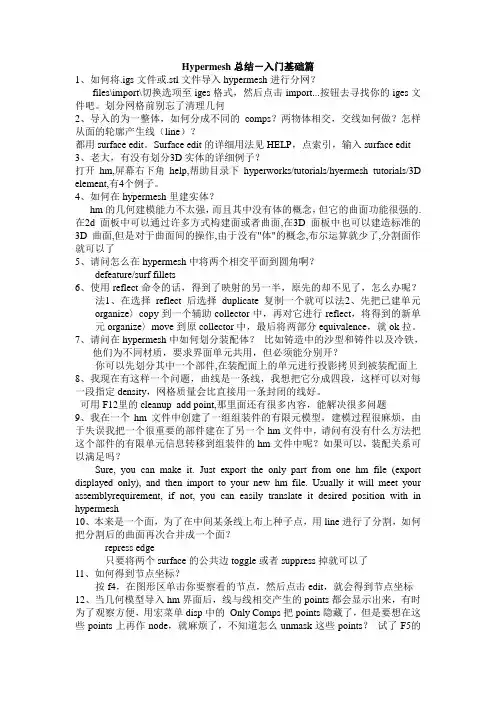

Hypermesh总结－入门基础篇1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。

划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface edit。

Surface edit的详细用法见HELP，点索引，输入surface edit 3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。

4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。

7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。

HyperMesh基础培训主要培训内容：第一部分：HyperMesh简介CAE分析的过程：概念设计、单个部件的网格划分、部件装配、针对不同的分析设置不同的参数、提交运算、后处理、进行评估。

●HyperMesh窗口的进入及退出：✧进入：开始→程序→Altair HyperWorks→Altair HyperMesh✧退出：quit●数据文件的打开：File：hm file，保存和提取HyperMesh数据文件Import，将一个几何或一个有限元信息文件导入到HyperMesh中●模板的选择：根据采用的求解器，指定HyperMesh的模板，求解器不同菜单不同✧File→Template,✧Geom→user prof（推荐使用，优先级最高）✧global→template file●鼠标：✧ctrl+左旋转模型✧ctrl+右平移模型✧ctrl+中对某一区域进行局部放大●HyperMesh 窗口简介：包括5个区1. 宏菜单 ✧ 两个图形驱动器的区别：标准（Std ） 定制(Per) Vis不可用 调用，控制单元的显示属性 模型浏览器不可用 调用，控制单元的显示属性 A VI 和H3D 文件 不可用 可以创建A VI 和H3D 文件✧ 五种单元显示属性：（1）单元的显示形态为网格线条；（2）颜色填充，无网格线；（3）颜色填充，且具有网格线；（4）颜色填充，显示特征边；（5）无网格线、显示为透明。

2. 永久菜单：控制观察模型的视角、控制在图形区中需要显示的collector 、设置全局的模型参数常用按钮介绍：Z （zoom ）：局部放大模型。

用鼠标左键在你希望放大的部分划出一个封闭图形即可↑↓→←：模型绕屏幕上的x,y 轴旋转一定角度F(fill)：将模型填充整个图形区R(rotate)：将模型动态地绕旋转中心进行旋转，方向任意旋转中心通过ctrl+左键确定S （slide zoom ）：上下移动鼠标动态地将模型放大和缩小A （arc rotate ）：点击后通过鼠标左键来旋转（弧度）模型显示当前操作状信息栏 永久菜单宏菜单 主 菜 单 区 ： HyperMesh 根据菜单的功能将其分成七页： Geom:几何编辑及线生成的功能菜单 1D: 一维单元的生成及编辑功能菜单 2D: 二维单元和曲面的生成及编辑功能菜单 3D: 三维曲面和单元的生成及编辑功能菜单 Bcs: 施加边界条件，载荷等功能的菜单+-：从屏幕中心位置放大或缩小一定比例b：返回前一个视图view：从一些基本视角显示模型，自定义视角的保存和恢复options：定义一些参数modeling：指定几何和模型的容差、显示设定colors：设定背景颜色、面板颜色、坐标轴颜色和几何清理的颜色Page names：用来更改页面名称模型浏览器：控制模型的显示3. collect简介：作用是储存和管理数据，HyperMesh将不同类型的数据，如几何、单元、材料属性、物理属性、载荷等放在被称为collector的结构内HyperMesh有7种collector，分别是：✧Component：储存单元、线和曲面数据。

（完整版）hypermesh常用面板及快捷键hypermesh 面板HyperMesh的主要面板1、几何面板Nodes（节点）子面板的选项及功能Lines（线）子面板的选项及功能Surfaces(曲面)子面板的选项及功能1、单元面板One-dimensional(一维单元)子面板的选项及功能shells(壳单元)子面板的选项及功能Solids子面板的选项及功能2、载荷和边界条件面板载荷和边界条件面板3、管理面板管理面板4、结果面板结果面板6、编辑面板编辑面板7、输入/输出面板输入/输出面板8、客户化面板客户化面板9、视图面板视图面板10、xy绘图面板Xy绘图面板11、混合面板混合面板12、优化面板优化面板13、安全性分析安全性分析面板14、求解器面板求解器面板Hypermesh中常用快捷键Hypermesh中常用快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12 Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX) F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smootha arc 弧形b back返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入Global参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板o option 显示选项参数设置面板p plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh中常用英文关键词dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离 n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点surfaces and faces 曲面和表面duplicate adj.复制的 n.复制品 vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到 n.找回centroid n. 质心trim adj. 整齐的, 整洁的 vt. 整理, 修整, 装饰morph 变形Solid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collector beamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断 vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变 The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用pinhole n.针孔, 小孔filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分planar adj. 平面的, 平坦的contour 云图如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh 里称为：equivalenced”)toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

hypermesh 面板HyperMesh的主要面板名序中文名geometry panels几何面1elements panels单元面2loads and boundary conditions panels载荷和边界条件面3organization panels管理面4results panels结果面5editing panels编辑面6输出面7input/output panels输客户化面8customization panels9 viewing panels 视图面板10 xy pioting panels xy绘图面板11 miscellaneous panels 混合面板12 optimization panels 优化面板13 safety panels 安全性分析面板14 solver panels 求解器面板1、几何面板中文名功能解释选项称映射节点到通过两个节点的虚线上Align node 对齐节点坐标轴，在已有的几何图形上、线上或两、z、create 创建节通过制定xy 个节点之间创建节点nodes 点找出两个节点之间的距离或角度distance 距离节点编node edit 在一个平面上关联、移动或放置节点辑重新映射节点到一条线上remap 重映射 replace 替代允许用户手动消除重复节点增加或去掉临时节点临时节temp nodes点子面板的选项及功能曲面)Surfaces( 单元面板、1Gaps 间隙创建、查看或更新间隙单元Hyperbeam Hyper 梁在进入Hyper梁模式之前定义梁截面特性Linear 1d 线性一维创建一维单元绘图单元Line mesh 线网格在节点之间或沿着一条线创建一维单元Masses 集中质量创建或更新质量单元Rbe3 RBE3单元创建或更新RBE3单元Rigids 刚性单元创建或更新刚性或刚性连接单元Rods 杆单元创建或更新杆单元Spotweld 点焊单元创建或更新点焊单元spings 弹簧单元创建或更新弹簧单元One-dimensional(一维单元)子面板的选项及功能载荷和边界条件面板管理面板、3管理面板4、结果面板选项中文名称功能解释apply result 施加结果施加结果分析数据到模型中的实体上contour 云图创建结果的云图deformed 变形在位移结果基础上创建变形图replay 重新显示重新显示以前保存的动画序列transient 瞬态结果从瞬态分析结果中创建动画vector plot 绘向量图从向量结果中绘出向量图结果面板/输出面板输入视图面板Xy绘图面板11、混合面板选项中文名称功能解释Command 命令执行一个hypermesh命令文件Count 统计统计数据库中的实体Fd blocks 有限差分块提供进入有限差分菜单面板的入口Mass calc 质量计算获得选择单元或曲面的质量、面积和体积Summary 总结创建单元、载荷和特性的总结Systems 坐标系统创建局部坐标系统Tags 命名为实体命名Titles 标题创建和编辑屏幕标题向量实体hypermesh创建一个向量vectors优化面板安全性分析面板求解器面板Hypermesh中常用快捷键Hypermesh中常用快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12 Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX)F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smootha arc 弧形b back返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入Global参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板显示选项参数设置面板o optionp plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh中常用英文关键词dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点surfaces and faces 曲面和表面duplicate adj.复制的n.复制品vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到n.找回centroid n. 质心trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰morph 变形Solid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度翘曲度Warp AngleChordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的焊缝, 焊接n. 焊接weld vt.thetaadjacent 邻近的, 接近的utility 效用有用pinhole n.针孔, 小孔filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分planar adj. 平面的, 平坦的contour 云图如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh 里称为：equivalenced”)toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

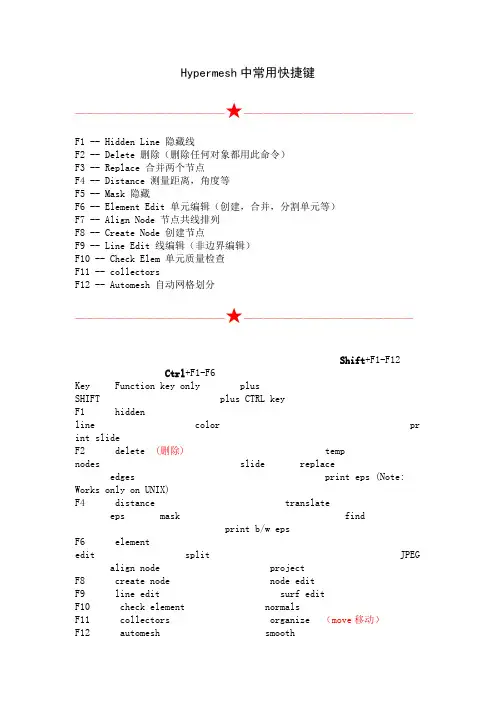

Hypermesh中常用快捷键———————————————★—————————————————F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分———————————————★—————————————————Shift+F1-F12Ctrl+F1-F6Key Function key only plusSHIFT plus CTRL keyF1 hiddenline color pr int slideF2 delete (删除) tempnodes slide replaceedges print eps (Note: Works only on UNIX)F4 distance translateeps mask findprint b/w epsF6 elementedit split JPEG align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organize （move移动）F12 automesh smooth————————————————★———————————————a arc 弧形b back返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入Global参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板o option 显示选项参数设置面板p plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分———————————————★—————————————————dangle 摇摆War page 翘曲, 扭曲, 热变形Aspect Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕Tria Triangle trigon n.三角形, ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点b 返回以前视图back z zoomp plot 刷新显示w windowsf fillr rotatec centert 设定视角显示a arc 弧形s slide 移动缩放surfaces and faces 曲面和表面duplicate adj.复制的n.复制品vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到n.找回centroid n. 质心trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰morph 变形Solid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断) cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接 n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“Hyper Mesh里称为：equivalenced”) pinhole n.针孔, 小孔toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板? duplicates: 重复面–查找并删除重复面quick edit : 面板? filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

hypermesh 面板HyperMesh的主要面板1、几何面板Nodes（节点）子面板的选项及功能Lines（线）子面板的选项及功能Surfaces(曲面)子面板的选项及功能1、单元面板One-dimensional(一维单元)子面板的选项及功能shells(壳单元)子面板的选项及功能Solids子面板的选项及功能2、载荷和边界条件面板载荷和边界条件面板3、管理面板管理面板4、结果面板结果面板6、编辑面板编辑面板7、输入/输出面板输入/输出面板8、客户化面板客户化面板9、视图面板视图面板10、xy绘图面板Xy绘图面板11、混合面板混合面板12、优化面板优化面板13、安全性分析安全性分析面板14、求解器面板求解器面板Hypermesh中常用快捷键Hypermesh中常用快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12Ctrl+F1-F6Key Function key only plusSHIFT plus CTRL keyF1 hiddenline color pr int slideF2 delete tempnodes slide fileF3 replace edgesprint eps (Note: Works only on UNIX)F4 distance translateeps fileF5 mask findprint b/w epsF6 elementedit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smootha arc 弧形b back返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入Global参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板o option 显示选项参数设置面板p plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh中常用英文关键词dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点surfaces and faces 曲面和表面duplicate adj.复制的n.复制品vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到n.找回centroid n. 质心trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰morph 变形Solid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接 n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用pinhole n.针孔, 小孔filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分planar adj. 平面的, 平坦的contour 云图如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh 里称为：equivalenced”)toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

hypermesh 面板HyperMesh的主要面板1、几何面板Nodes（节点）子面板的选项及功能Lines（线）子面板的选项及功能Surfaces(曲面)子面板的选项及功能1、单元面板One-dimensional(一维单元)子面板的选项及功能shells(壳单元)子面板的选项及功能Solids子面板的选项及功能2、载荷和边界条件面板载荷和边界条件面板3、管理面板管理面板4、结果面板结果面板6、编辑面板编辑面板7、输入/输出面板输入/输出面板8、客户化面板客户化面板9、视图面板视图面板10、xy绘图面板Xy绘图面板11、混合面板混合面板12、优化面板优化面板13、安全性分析安全性分析面板14、求解器面板求解器面板Hypermesh中常用快捷键Hypermesh中常用快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12Ctrl+F1-F6Key Function key only plusSHIFT plus CTRL keyF1 hiddenline color pr int slideF2 delete tempnodes slide fileF3 replace edgesprint eps (Note: Works only on UNIX)F4 distance translateeps fileF5 mask findprint b/w epsF6 elementedit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smootha arc 弧形b back返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入Global参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板o option 显示选项参数设置面板p plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh中常用英文关键词dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点surfaces and faces 曲面和表面duplicate adj.复制的n.复制品vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到n.找回centroid n. 质心trim adj. 整齐的, 整洁的vt. 整理, 修整, 装饰morph 变形Solid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接 n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用pinhole n.针孔, 小孔filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分planar adj. 平面的, 平坦的contour 云图如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh 里称为：equivalenced”)toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

hypermesh11.0快捷键总结hypermesh11.0快捷键总结F1：打开帮助窗口F2：删除面板（delete penal）F3：2D的replace面板，合并替换结点，常用于手工合并共节点F4：Geome的distance penal，可以测量两points或两nodes 的距离，还可以寻找三点圆心F5：隐藏面板（mask penal），隐藏面板F6：2D的edit element penal，编辑单元F7：Geom的Node edit penal结点编辑面板，常用节点对齐F8：Gemo的nodes penal ，可用来创建节点等等F9：导入文件F10：Check elem 单元检查面板F11：Geom的quick edit，快速编辑面板，集合了常用的几何清理功能F12：2D的Automesh窗口，划分平面网格Shift+F1：tool的color penalShift+F2：Geom的temp node penal，创建临时结点Shift+F3：tool的edge penal，检查自由边，合并在容差范围内的节点,并查找free edge,T-connection. Shift+F4：tool的translate penal，移动面板，可以沿某方向移动surfs，elems等等Shift+F5：tool的find penal，查找面板Shift+F6：2D的split penal 面板Shift+F7：tool的project penal，投影面板Shift+F8：Gemo的node edit penal，结点编辑面板Shift+F9：Gemo的surface edit penal，可用来剪切面，移动面等等Shift+F10：tool的normals penalShift+F11：tool的organize 窗口Shift+F12：2D的smooth对网格平顺化Ctrl+鼠标左键：旋转Ctrl+鼠标滑轮滚动：缩放Ctrl+鼠标中键划线：缩放划线部分Ctrl+鼠标右键：平移鼠标中键：确认按钮Ctrl+F2：打开绘图面板，并保存当前图片到。
