简易区别伪劣玻璃钢电缆导管的几种方法

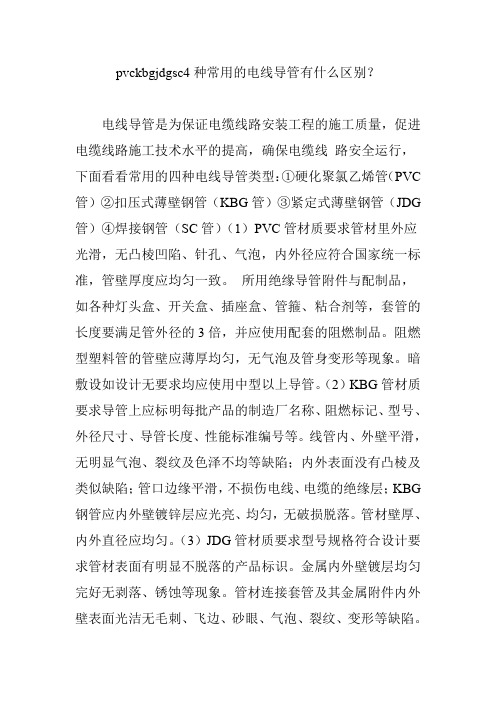

pvckbgjdgsc4种常用的电线导管有什么区别？电线导管是为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，下面看看常用的四种电线导管类型：①硬化聚氯乙烯管（PVC 管）②扣压式薄壁钢管（KBG管）③紧定式薄壁钢管（JDG 管）④焊接钢管（SC管）（1）PVC管材质要求管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。

所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。

阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。

暗敷设如设计无要求均应使用中型以上导管。

（2）KBG管材质要求导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。

线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG 钢管应内外壁镀锌层应光亮、均匀，无破损脱落。

管材壁厚、内外直径应均匀。

（3）JDG管材质要求型号规格符合设计要求管材表面有明显不脱落的产品标识。

金属内外壁镀层均匀完好无剥落、锈蚀等现象。

管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。

管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。

管材壁厚、内外直径应均匀。

（4）SC管材质要求钢导管无压扁，内壁光滑。

焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。

导管无严重锈蚀。

锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。

导管的管径、壁厚及均匀度。

电线管为镀锌钢导管，ＫＢＧ管为套接扣压式镀锌钢导管，ＪＤＧ为套接紧定式镀锌钢导管，现在最常用的应为ＪＤＧ管．JDG 管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。

辨别假冒伪劣钢材的方法有那些？1伪劣钢材易出现折叠。

折叠是钢材表面形成的各种折线，这种缺陷往往贯穿整个产品的纵向。

产生折叠的原因是由于伪劣厂家追求高效率，压下量偏大，产生耳子，下一道轧制时就产生折叠，折叠的产品折弯后就会开裂，钢材的强度大下降。

2伪劣钢材外表经常有麻面现象。

麻面是由于轧槽磨损严重引起钢材表面不规则的凹凸不平的缺陷。

由于伪劣钢材厂家要追求利润，经常出现轧槽轧制最超标。

3伪劣钢材表面易产生结疤。

原因有两点：a、伪劣钢材材质不均匀，杂质多。

b、伪劣材厂家导卫设备简陋，容易粘钢，这些杂质咬人轧辊后易产生结疤。

4伪劣材表面易产生裂纹，原因是它的坯料是土坯，土坯气孔多，土坯在冷却的过程中由于受到热应力的作用，产生裂痕，经过轧制后就有裂纹。

5伪劣钢材容易刮伤，原因是伪劣材厂家设备简陋，易产生毛刺，刮伤钢材表面。

深度刮伤降低钢材的强度。

6伪劣钢材无金属光泽，呈淡红色或类似生铁的颜色，原因有两点：a、它的坯料是土坯。

b、伪劣材轧制的温度不标准，他们的钢温是通过目测的，这样无法按规定的奥氏体区域进行轧制，钢材的性能自然就无法达标。

7伪劣钢材的横筋细而低，经常出现充不满的现象，原因是厂家为达到大的负公差，成品前几道的压下量偏大，铁型偏小，孔型充不满。

8伪劣钢材的横截面呈椭圆形，原因是厂家为了节约材料，成品辊前二道的压下量偏大，这种螺纹钢的强度大大地下降，而且也不符合螺纹钢外形尺寸的标准。

9优质钢材的成分均匀，冷剪机的吨位高，切头端面平滑而整齐，而伪劣材由于材质差，切头端面常常会有掉肉的现象，即凹凸不平，并且无金属光泽。

而且由于伪劣材厂家产品切头少，头尾会出现大耳子。

10伪劣钢材材质含杂质多，钢的密度偏小，而且尺寸超差严重，所以在没有游标卡尺的情况下，可以对它进行称量核对。

比如对于螺纹钢20，国家标准中规定最大负公差为5%，定尺9M时它的单根理论重量为120公斤，它的最小的重量应该是：120 X （l－5%）＝114公斤，称量出来单根的实际重量比114公斤小，则是伪劣钢材，原因是它负公差超过了5%。

玻璃钢电缆保护管技术参数
玻璃钢电缆保护管是一种广泛应用于电缆布线工程中的管道。

其主要作用是保护电缆，防止电缆因为人为或自然原因而受损，保障电缆的安全运行。

玻璃钢电缆保护管具有耐酸碱、耐腐蚀、抗压和隔离的优良性能，非常适合在恶劣环境条件下使用。

下面是玻璃钢电缆保护管的技术参数：
1. 规格：玻璃钢电缆保护管的规格一般根据电缆的直径来确定，直径大的电缆需要更粗的保护管。

规格一般为4-50厘米不等。

2. 抗拉强度：玻璃钢电缆保护管的抗拉强度较高，可以抵御一定的外力，并且在使用中不易变形。

其抗拉强度一般在200-500Mpa之间。

3. 导电性：玻璃钢电缆保护管属于绝缘材料，其导电性很低，不会对电缆产生干扰，保证电缆的正常运行。

4. 耐温性：玻璃钢电缆保护管的耐温性较好，可以在-50℃~200℃的温度范围内使用。

5. 耐腐蚀性：玻璃钢电缆保护管的耐腐蚀性优越，对于酸碱、盐类等
化学物质具有很好的抵抗能力，可以在恶劣环境下使用。

6. 阻燃性：玻璃钢电缆保护管属于阻燃材料，即使在高温条件下也不易燃烧，不会产生有害气体。

7. 透光性：玻璃钢电缆保护管具有较好的透光性，可以使电缆的运行状态及时得到观测和检查。

总的来说，玻璃钢电缆保护管具有多种优良性能，可以满足不同工程需要。

在电缆布线工程中，选用合适的玻璃钢电缆保护管是最为关键的一步，只有选用高质量的保护管才能保障电缆的安全运行，提高工作效率。

玻璃钢电缆管道施工方案1. 背景介绍电缆管道是用于电力电缆敷设的重要设施，主要用于保护电缆免受外部环境的损害。

玻璃钢电缆管道是一种使用玻璃纤维增强材料制成的电缆管道，具有抗腐蚀、耐高温、绝缘性能良好等优点，因而在对电缆管道要求较高的场合得到广泛应用。

本文档将介绍玻璃钢电缆管道的施工方案，包括前期准备工作、施工流程、质量控制等内容，以确保施工过程顺利进行并保证最终施工质量。

2. 前期准备工作2.1 材料准备在施工前，需要根据工程要求准备好以下材料：•玻璃钢电缆管道：可以根据实际需要选择不同直径和长度的玻璃钢管道；•接头、弯头等配件：为了保证电缆管道的完整性和连接性，需要准备好相应的配件；•固定支架：用于支撑和固定玻璃钢电缆管道的支架；•管道胶粘剂：用于连接玻璃钢电缆管道和配件的胶粘剂。

2.2 设计方案审核与确认在施工前，需要将设计方案提交给相关部门进行审核与确认。

设计方案应包括电缆管道的布置、管道连通性、支撑结构等内容，并满足相关标准和规范要求。

只有在设计方案审核与确认通过后，才能进行下一步的施工工作。

2.3 施工方案制定根据设计方案，制定详细的施工方案。

施工方案应包括施工工序、施工工艺、施工顺序等内容。

同时，在制定施工方案时，需要考虑现场环境、安全措施等因素，以确保施工过程的安全性和效率性。

3. 施工流程3.1 基础施工3.1.1 地基准备根据设计方案，对施工地点进行必要的地基准备工作。

地基准备工作主要包括清理施工区域、压实土壤等。

3.1.2 固定支架安装根据设计要求，安装固定支架。

支架应牢固、稳定，保证玻璃钢电缆管道的支撑与固定。

3.2 管道施工3.2.1 玻璃钢电缆管道切割根据需求长度，使用适当的工具对玻璃钢电缆管道进行切割。

切割后的管道两端应平整、光滑，确保与配件的连接紧密。

3.2.2 管道连接使用管道胶粘剂将管道连接部位涂抹均匀，并将配件连接到管道上。

连接时应确保配件与管道之间的连接紧密、牢固，且胶粘剂完全干燥后才能进行下一步工作。

钢材的简易鉴别方法钢材的简易识别包括钢材材质的简易鉴别和钢成品的尺寸、外形、重量及允许偏差的检验。

钢材材质的简易鉴别，常用的鉴别方法有火花鉴别法、色标鉴别法、断口鉴别法、音响鉴别法和锉痕鉴别法等；不锈钢的简易鉴别，常用的鉴别方法有磁性试验、硝酸点试验、硫酸铜点试验、硫酸试验和盐酸试验等。

钢成品的尺寸、外形、重量及允许偏差的检验，国标中有明确规定，根据国标规定可以进行相关项目的检验。

一、火花鉴别火花鉴别是将钢铁材料轻轻压在旋转的砂轮上打磨，观察所迸射出的火花形状和颜色，以判断钢铁成分范围的方法。

材料不同，其火花也不同。

可用于现场快递识别材料之用。

但用这种方法一般只能得到主要成分的定性估计，欲知其含量必须具有极其丰富的经验。

（1）火花产生的基本原理钢铁材料在砂轮上研磨时，由于砂轮转速很快，产生高热，使材料研磨出的颗粒达到熔融状态，这些高温、熔融的细颗粒被砂轮的离心作用抛射在空气中发生亮光，其表面层与空气中的氧发生氧化作用，形成一层氧化铁薄膜。

此外，钢中的碳化物（Fe3C ）在高温下分解，析出碳原子，反应式为：Fe3C --- 3Fe+C碳原子和表面层氧化亚铁产生还原作用，形成一氧化碳，反应式为：FeO+C--- Fe+CO氧化亚铁被还原后，与空气中的氧再起氧化作用，在瞬时氧化还原的循环作用下颗粒的温度越升越高，内部的一氧化碳积聚也越来越多，由于内部膨胀，产生爆裂，就形成火花。

钢铁材料中的碳元素是产生火花的基本元素，而当钢中含有猛、硅、钨、钼、铬等元素时，它们的氧化物将影响火花的统一线条、颜色和形态，由此可以判别钢的化学万分。

（2）火花的特性以火束、流线、芒线分叉、爆花等的形态、颜色加以描述。

其中，火束是指钢铁在研磨时所产生的全部火花，如图1-1 所示；流线是指灼热粉末在空气中飞过时光亮线条的运动轨迹，如图1-2 所示；芒线是火花爆裂时所射出的线条，含碳量不同时其分叉情况不一，如图1-3 所示；爆花是指由芒线及其节点所组成的火花形状，如图1-4 所示。

玻璃钢电缆保护管详细1. 简介玻璃钢电缆保护管是一种常用于保护电缆的管道。

它由玻璃纤维和树脂组成，具有优良的耐腐蚀性和机械强度。

玻璃钢电缆保护管广泛应用于建筑、通信、电力等领域。

本文将详细介绍玻璃钢电缆保护管的特性、安装方法、维护保养等内容。

2. 特性玻璃钢电缆保护管具有以下特性：•耐腐蚀性：玻璃钢材料可以有效抵抗酸、碱、盐等化学物质的侵蚀，具有良好的耐腐蚀性，适用于多种环境条件。

•机械强度：玻璃钢材料具有较高的机械强度，可承受一定的外力冲击。

这使得玻璃钢电缆保护管在使用过程中能有效保护电缆免受损坏。

•绝缘性能：玻璃钢材料本身具有良好的绝缘性能，可防止电缆与外界环境的电气干扰，确保电缆的安全稳定运行。

•长寿命：玻璃钢电缆保护管具有较长的使用寿命，不容易老化，不易受到紫外线的照射而产生劣化现象。

3. 安装方法3.1 准备工作在安装玻璃钢电缆保护管前，需要进行一些准备工作：•确定安装位置：根据现场要求和电缆布线规划，确定玻璃钢电缆保护管的安装位置和长度。

•清理现场：清理安装位置上的杂物和污垢，确保安装环境干净整洁。

3.2 安装步骤按照以下步骤进行玻璃钢电缆保护管的安装：1.根据实际情况，测量并标记玻璃钢电缆保护管的长度。

2.使用适当的工具，将玻璃钢电缆保护管切割成所需长度。

3.清洁玻璃钢电缆保护管的切口，确保切口处光滑无毛刺。

4.根据需要，安装接头和密封胶。

5.将玻璃钢电缆保护管放置在预先准备好的位置上，确保与电缆对齐。

6.使用适当的固定件将玻璃钢电缆保护管固定在安装位置上。

7.检查玻璃钢电缆保护管的安装是否牢固，确保无松动或变形。

4. 维护保养为了保证玻璃钢电缆保护管的使用效果和寿命，需要进行一定的维护保养工作。

4.1 定期检查定期检查玻璃钢电缆保护管的外观和固定情况，注意是否存在松动、裂纹等情况。

如发现异常，及时进行处理。

4.2 清洁保养定期清洁保养玻璃钢电缆保护管，使用清洁剂和软布擦拭表面。

注意避免使用含有酸、碱等强腐蚀性物质的清洁剂，以免损坏保护管表面。

纯玻璃钢管与夹砂玻璃钢管的方案及性能比较纯玻璃钢管与夹砂玻璃钢管都是比较成熟的产品，在本工程中选用哪种产品，都不是绝对错误的。

只有使用哪种产品更合适的问题。

通常情况下，纯玻璃钢管多应用于化工、石油、冶金、造纸、酿造、电力等腐蚀性强或有一定腐蚀性的领域。

其应用的压力较高，多选用中小规格的口径。

当随着口径的增大，纯玻璃钢管造价较高，刚度偏低的弱点就显现出来了，尤其对于埋地管道而言。

在这种情况下，出现了夹砂玻璃钢管道，其原理是用石英砂替代一部分玻璃纤维，在增加壁厚，提高刚度的同时，降低成本。

但由于石英砂的引入，会降低产品的很多性能，如强度、耐变形能力（柔性）、耐腐蚀性等。

夹砂玻璃钢管道一般应用于埋地、中大口径，压力较低，没有腐蚀性或腐蚀性较低的引水、排水等市政工程。

夹砂玻璃钢管的应用是有局限性的，夹砂玻璃钢管能使用的地方和不能使用的地方，纯玻璃钢管都可以使用。

反过来，某些纯玻璃钢管可以使用的地方，夹砂玻璃钢管是不能使用的。

就目前已知的输送海水的使用玻璃钢管的工程，基本使用的都是纯玻璃钢管，还没有听说那个工程是使用的夹砂玻璃钢管道（也有可能近几年使用过，而我们还没有得知）。

就针对本工程而言，使用夹砂玻璃钢管道可能带来的优缺点简单概括起来可能有以下内容：由于项目的地基基础较差，夹砂玻璃钢管道的刚度至少要达到或者超过5000Pa。

管道成本降低，安装成本增加，安装的要求提高。

只有在非常仔细地处理好地基，控制好回填的葡氏密度时，才能严格控制住管道的变形，如果不能保证安装质量，即使是局部的变形过大，都有可能使管体产生微裂纹，一旦有微裂纹产生，腐蚀性较强的海水就会渗入夹砂层，而石英砂是没有经过偶联剂处理的，其与树脂的结合界面是非常差的，管道就有可能因为腐蚀导致破坏。

即使不破坏，也是没有办法修复的。

对于海边的埋地管道而言，内外都有腐蚀性。

使用夹砂玻璃钢管道发生这种情况的概率非常高。

使用纯玻璃钢管道，这种情况就不会发生了。

广州供电局有限公司玻璃纤维电缆导管技术规范1、适用范围为了规范广州供电局有限公司电网工程建设电力电缆导管的使用工作,达到工程设计、招标、订货、验收有技术规范可依的目的，根据广州供电局标准化体系建设工作的要求，特制定本规范。

本规范规定了玻璃纤维增强电缆导管（以下简称玻璃钢电缆导管）的术语和定义、产品分类、代号、规格尺寸、技术要求、试验方法、抽样和检验规则、标志、包装、运输、储存和出厂合格证、质量验收及判定原则等。

本规范适用于以玻璃纤维无捻粗纱及其制品为增强材料、热固性树脂为基材采用缠绕工艺制成的玻璃纤维增强塑料电缆导管。

导管中内有填料宜使用石英砂、氢氧化铝、碳酸钙等无机非金属颗粒材料。

用于地下用电力电线电缆、通信电缆、光缆套管。

2、规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有修改（不包括勘误内容）或修订版均不适用于本规范，然而，鼓励根据本规范达到协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

GB/T 1446纤维增强塑料性能试验方法总则GB/T 1447纤维增强塑料拉伸性能试验方法GB/T 1449纤维增强塑料弯曲性能试验方法GB/T 1462纤维增强塑料吸水性试验方法GB/T 1463纤维增强塑料密度和相对密度试验方法GB/T 1549钙钠硅铝硼玻璃化学分析方法GB/T 1634.2-2004塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料GB/T 2576纤维增强塑料树脂不可溶分含蓝试验方法GB/T 2828.1-2003 技术抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检查）GB/T 3139玻璃钢导热系数试验方法GB/T 3854纤维增强塑料巴氏（巴柯尔）硬度试验方法GB/T 3964纤维增强塑料术语GB/T 5352纤维增强热固性塑料管平行板外载性能试验方法GB/T 8237玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂GB/T 8924玻璃纤维增强塑料燃烧性能试验方法氧指数法GB/T 10703玻璃纤维增强塑料耐水性加速试验方法GB/T 18639玻璃纤维无捻粗纱GB/T 18370玻璃纤维无捻粗纱布GB/T 18374增强材料术语及定义3、术语和定义GB/T3961、GB/T18374中确立的以及下列术语和定义适用于本规范。
