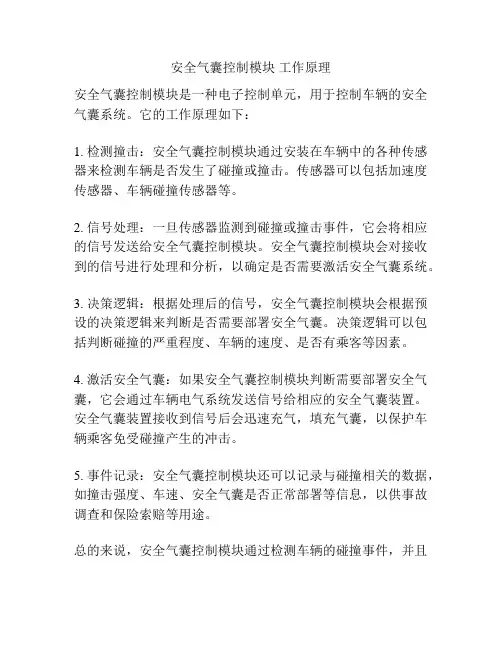

安全气囊控制模块工作原理
安全气囊控制模块是一种电子控制单元，用于控制车辆的安全气囊系统。
它的工作原理如下：
1. 检测撞击：安全气囊控制模块通过安装在车辆中的各种传感器来检测车辆是否发生了碰撞或撞击。
传感器可以包括加速度传感器、车辆碰撞传感器等。
2. 信号处理：一旦传感器监测到碰撞或撞击事件，它会将相应的信号发送给安全气囊控制模块。
安全气囊控制模块会对接收到的信号进行处理和分析，以确定是否需要激活安全气囊系统。
3. 决策逻辑：根据处理后的信号，安全气囊控制模块会根据预设的决策逻辑来判断是否需要部署安全气囊。
决策逻辑可以包括判断碰撞的严重程度、车辆的速度、是否有乘客等因素。
4. 激活安全气囊：如果安全气囊控制模块判断需要部署安全气囊，它会通过车辆电气系统发送信号给相应的安全气囊装置。
安全气囊装置接收到信号后会迅速充气，填充气囊，以保护车辆乘客免受碰撞产生的冲击。
5. 事件记录：安全气囊控制模块还可以记录与碰撞相关的数据，如撞击强度、车速、安全气囊是否正常部署等信息，以供事故调查和保险索赔等用途。
总的来说，安全气囊控制模块通过检测车辆的碰撞事件，并且
根据事先设定的决策逻辑来决定是否部署安全气囊，以确保车辆乘客在碰撞事故中得到保护。
安全气囊的正确使用安全气囊是车辆上一项重要的被动安全装备，能够在发生碰撞事故时为乘车人员提供一定的保护。
正确使用安全气囊对于减轻事故损伤和保护人员安全至关重要。
本文将详细介绍安全气囊的正确使用方法。
一、安全气囊的工作原理安全气囊是车辆碰撞后迅速充气形成气囊，目的是为了减轻碰撞时乘车人员对内饰和车身金属结构的冲击。
安全气囊一般由感应装置、控制装置和充气装置组成。
当车辆发生碰撞，感应装置通过检测到的撞击力信号，迅速将信号传递给控制装置，然后控制装置通过充气装置将气囊迅速充气，形成一个柔软的防护屏障，保护乘车人员。
二、正确的安全气囊使用姿势1. 驾驶员的正确使用姿势：驾驶员应该坐直，胸部离方向盘大约为25-30厘米，两手握住方向盘并置于九点和三点钟的位置上。
脚踩实踏板，保证身体与座椅保持贴合。
这样的姿势可以最大限度地保护驾驶员，并减少受伤风险。
2. 副驾驶员和后座乘客的正确使用姿势：副驾驶员和后座乘客应保持坐直，背部贴靠在座椅上，并且保持头部与头枕贴合。
双脚放在车辆地板上，这样可以减少头部和上身受伤的风险。
三、安全气囊的禁忌虽然安全气囊可以在碰撞事故发生时为乘车人员提供一定的保护，但同时也存在一些禁忌。
以下是安全气囊的禁忌情况：1. 儿童禁止坐在装有安全气囊的前排座椅上。
因为儿童的身体结构和骨骼发育尚未成熟，一旦安全气囊充气，可能会对儿童造成严重伤害甚至致命伤害。
所以儿童应该乘坐后排座椅，并正确使用儿童安全座椅。
2. 孕妇禁止坐在装有安全气囊的前排座椅上。
因为安全气囊充气时的爆炸力和冲击力较大，会对孕妇和胎儿造成较大的风险。
孕妇应尽量选择后排座椅并系好安全带。
3. 乘车人员应尽量避免跷脚坐在前座上，这样一旦发生碰撞事故，可能会导致安全气囊充气时对腿部造成伤害。
四、应急逃生时与安全气囊的冲突在车辆意外进水、发生火灾或其他紧急情况时，乘车人员需要迅速逃生。
此时，安全气囊的充气可能会影响乘车人员的逃生。
因此，在紧急情况下，乘车人员应该首先解除安全带，然后才能尽量避免受伤地逃离车辆。

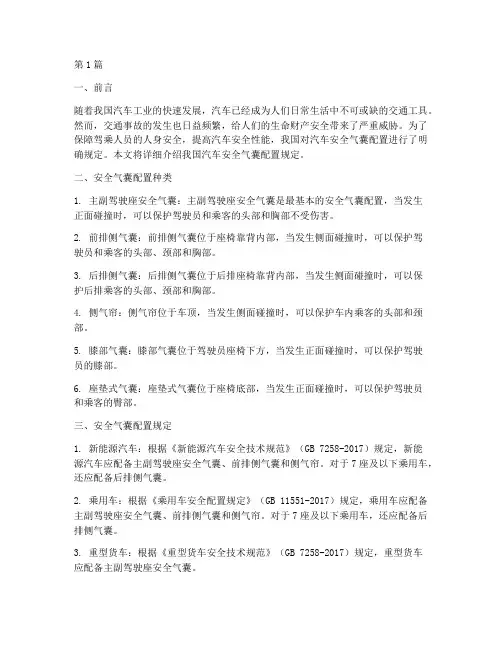

第1篇一、前言随着我国汽车工业的快速发展，汽车已经成为人们日常生活中不可或缺的交通工具。
然而，交通事故的发生也日益频繁，给人们的生命财产安全带来了严重威胁。
为了保障驾乘人员的人身安全，提高汽车安全性能，我国对汽车安全气囊配置进行了明确规定。
本文将详细介绍我国汽车安全气囊配置规定。
二、安全气囊配置种类1. 主副驾驶座安全气囊：主副驾驶座安全气囊是最基本的安全气囊配置，当发生正面碰撞时，可以保护驾驶员和乘客的头部和胸部不受伤害。
2. 前排侧气囊：前排侧气囊位于座椅靠背内部，当发生侧面碰撞时，可以保护驾驶员和乘客的头部、颈部和胸部。
3. 后排侧气囊：后排侧气囊位于后排座椅靠背内部，当发生侧面碰撞时，可以保护后排乘客的头部、颈部和胸部。
4. 侧气帘：侧气帘位于车顶，当发生侧面碰撞时，可以保护车内乘客的头部和颈部。
5. 膝部气囊：膝部气囊位于驾驶员座椅下方，当发生正面碰撞时，可以保护驾驶员的膝部。
6. 座垫式气囊：座垫式气囊位于座椅底部，当发生正面碰撞时，可以保护驾驶员和乘客的臀部。
三、安全气囊配置规定1. 新能源汽车：根据《新能源汽车安全技术规范》（GB 7258-2017）规定，新能源汽车应配备主副驾驶座安全气囊、前排侧气囊和侧气帘。
对于7座及以下乘用车，还应配备后排侧气囊。
2. 乘用车：根据《乘用车安全配置规定》（GB 11551-2017）规定，乘用车应配备主副驾驶座安全气囊、前排侧气囊和侧气帘。
对于7座及以下乘用车，还应配备后排侧气囊。
3. 重型货车：根据《重型货车安全技术规范》（GB 7258-2017）规定，重型货车应配备主副驾驶座安全气囊。
4. 特种车辆：特种车辆的安全气囊配置要求根据不同车型和用途有所不同，具体配置要求请参照相关法规。
四、安全气囊配置要求1. 安全气囊类型：主副驾驶座安全气囊、前排侧气囊、后排侧气囊、侧气帘、膝部气囊和座垫式气囊等，应根据车型和用途选择合适的安全气囊类型。

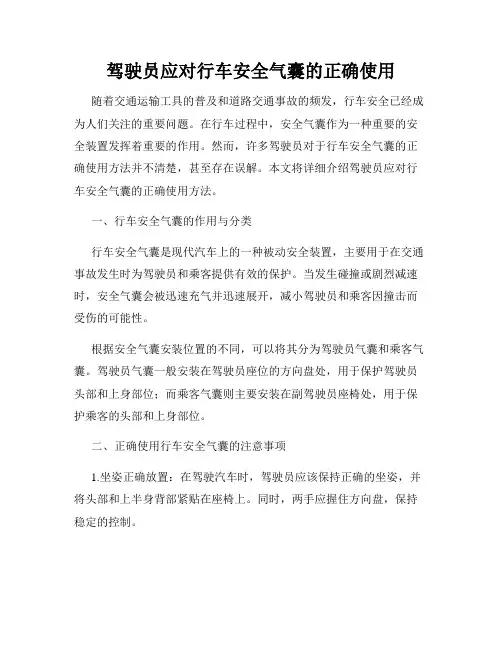

驾驶员应对行车安全气囊的正确使用随着交通运输工具的普及和道路交通事故的频发，行车安全已经成为人们关注的重要问题。
在行车过程中，安全气囊作为一种重要的安全装置发挥着重要的作用。
然而，许多驾驶员对于行车安全气囊的正确使用方法并不清楚，甚至存在误解。
本文将详细介绍驾驶员应对行车安全气囊的正确使用方法。
一、行车安全气囊的作用与分类行车安全气囊是现代汽车上的一种被动安全装置，主要用于在交通事故发生时为驾驶员和乘客提供有效的保护。
当发生碰撞或剧烈减速时，安全气囊会被迅速充气并迅速展开，减小驾驶员和乘客因撞击而受伤的可能性。
根据安全气囊安装位置的不同，可以将其分为驾驶员气囊和乘客气囊。
驾驶员气囊一般安装在驾驶员座位的方向盘处，用于保护驾驶员头部和上身部位；而乘客气囊则主要安装在副驾驶员座椅处，用于保护乘客的头部和上身部位。
二、正确使用行车安全气囊的注意事项1.坐姿正确放置：在驾驶汽车时，驾驶员应该保持正确的坐姿，并将头部和上半身背部紧贴在座椅上。
同时，两手应握住方向盘，保持稳定的控制。
2.保持安全距离：驾驶员在行车过程中，应保持安全距离，尤其是与前方车辆之间。
如果与前车距离过近，剧烈减速时安全气囊可能会因误判而展开，导致不必要的伤害。
3.谨慎驾驶：正确使用行车安全气囊的前提是驾驶过程中尽量避免交通事故的发生。
驾驶员应高度重视交通安全，遵守交通规则，合理驾驶，减少交通事故的发生。
4.不使用儿童座椅：安全气囊在展开时的冲击力较大，对小儿童较为危险。
因此，如果乘坐儿童座椅的孩子需要坐在副驾驶位置上，应关闭乘客气囊，以免对孩子造成伤害。
5.及时更换维修：如果安全气囊出现任何异常，如控制灯亮起、异常气味等，驾驶员应立即停车，并及时联系专业维修机构进行检修和更换，确保行车安全气囊处于良好工作状态。
三、行车安全气囊的误解与解释虽然行车安全气囊对于驾驶员和乘客的安全至关重要，但有些驾驶员对其存在一些误解，下面将对其进行解释。

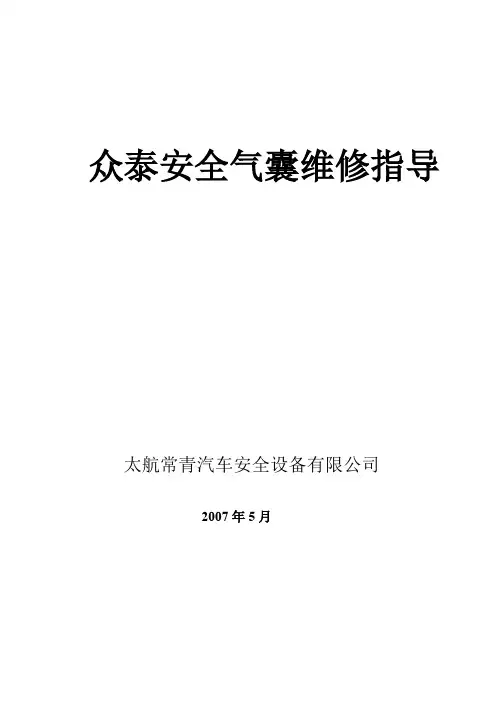

众泰安全气囊维修指导太航常青汽车安全设备有限公司2007年5月安全气囊的检修安全气囊系统是现代轿车的基本配置设备之一，它属于一种被动辅助安全装置。
在重大事故中，它可以大大减轻事故对人体的伤害。
由于安全气囊是一种高精度、高可靠性装置，一般不允许维修，这就给安全气囊披上了一层神秘的面纱，以致许多汽车维修人员不敢轻易接近安全气囊或不知怎样去检修，从而使故障不能及时得到排除。
最终，安全气囊系统不能正常工作，在重大事故中不能起到对人体的保护作用。
安全气囊系统俗称SRS。
事故中它对驾乘人员的头部、颈部安全有着十分明显的保护作用。
统计结果表明：汽车发生事故时，人体胸部以上受伤的几率高达75%以上。
实验证明，在SRS动作过程中，SRS气囊动作时间极短，从开始充气到完全充满，时间仅为30ms；从汽车遭受碰撞至SRS气囊收缩为止，所用时间仅为120ms。
因此，SRS气囊动作的过程、状态和经历的时间无法用肉眼来确定。
SRS安全气囊碰撞引爆的条件：1.SRS安全气囊系统必须工作正常；2.碰撞方位为正前方或斜前方±30°角内；（指驾驶员气囊、乘员气囊）3.碰撞时，负加速度值≥电脑设定的负加速度的阀值。
SRS安全气囊碰撞不能引爆的条件：1.SRS系统工作不正常；2.汽车遭受侧面碰撞超过斜前方±30°角；3.汽车遭受横面碰撞；4.汽车遭受后面碰撞；5.汽车发生绕纵向轴线侧翻。
6.纵向减速度未达到设定的阀值。
本车约束系统是一个平时和整车的舒适性、平顺性、噪声等都没有关系的独立系统，唯一和人员进行沟通的方式是SRS指示灯。
所以，发现故障的唯一途径是SRS指示灯的状态指示，仅在下列几种情况下，可认为约束系统存在故障。
1、灯不亮（见故障灯维修章节）2、在启动自检的时候一直亮（正常为：启动时闪烁6次）3、偶尔亮4、灯常亮下面详述几种故障状态的维修一．启动自检SRS指示灯长亮启动自检时SRS指示灯一直亮，然后熄灭1、由于SRS指示灯自检后熄灭。

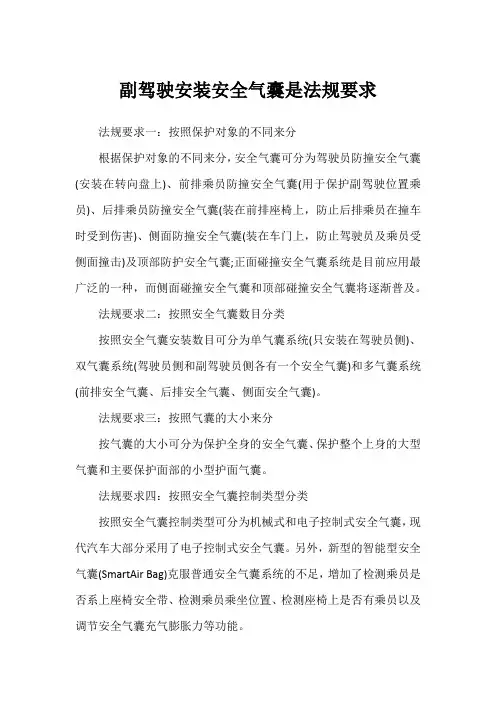

副驾驶安装安全气囊是法规要求法规要求一：按照保护对象的不同来分根据保护对象的不同来分，安全气囊可分为驾驶员防撞安全气囊(安装在转向盘上)、前排乘员防撞安全气囊(用于保护副驾驶位置乘员)、后排乘员防撞安全气囊(装在前排座椅上，防止后排乘员在撞车时受到伤害)、侧面防撞安全气囊(装在车门上，防止驾驶员及乘员受侧面撞击)及顶部防护安全气囊;正面碰撞安全气囊系统是目前应用最广泛的一种，而侧面碰撞安全气囊和顶部碰撞安全气囊将逐渐普及。
法规要求二：按照安全气囊数目分类按照安全气囊安装数目可分为单气囊系统(只安装在驾驶员侧)、双气囊系统(驾驶员侧和副驾驶员侧各有一个安全气囊)和多气囊系统(前排安全气囊、后排安全气囊、侧面安全气囊)。
法规要求三：按照气囊的大小来分按气囊的大小可分为保护全身的安全气囊、保护整个上身的大型气囊和主要保护面部的小型护面气囊。
法规要求四：按照安全气囊控制类型分类按照安全气囊控制类型可分为机械式和电子控制式安全气囊，现代汽车大部分采用了电子控制式安全气囊。
另外，新型的智能型安全气囊(SmartAir Bag)克服普通安全气囊系统的不足，增加了检测乘员是否系上座椅安全带、检测乘员乘坐位置、检测座椅上是否有乘员以及调节安全气囊充气膨胀力等功能。
安全气囊是在汽车发生碰撞时才工作的安全装置，所以它的可靠性就显得尤为重要。
也就是说，汽车在发生碰撞时，根据不同车速，确定安全气囊可靠地工作。
但是汽车在紧急制动或在高低不平的路面上行驶时，汽车也会产生较大的减速度和激烈的振动，这时却要保证安全气囊不工作。
此外，由于现代汽车安全气囊大多是电子控制式的安全气囊，这样要求安全气囊系统在汽车发生碰撞、电源出现故障的短时间(20s)内，应能够正常工作。
因此，一般情况下，安全气囊系统采用双电源:在电源断电的情况下，安全气囊控制系统电路中的备用电源，可引爆安全气囊。
在技术上，对安全气囊的要求主要有以下几个方面:法规要求五：可靠性高：在汽车未发生碰撞事故的情况下，安全气囊的使用年限为7～15年。

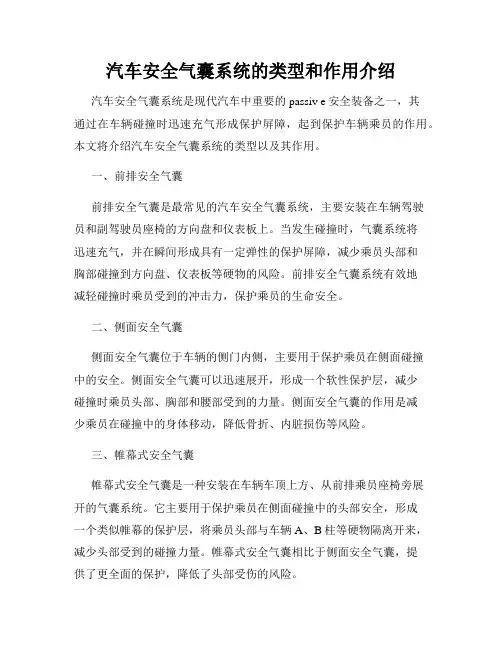

汽车安全气囊系统的类型和作用介绍汽车安全气囊系统是现代汽车中重要的 passiv e安全装备之一，其通过在车辆碰撞时迅速充气形成保护屏障，起到保护车辆乘员的作用。
本文将介绍汽车安全气囊系统的类型以及其作用。
一、前排安全气囊前排安全气囊是最常见的汽车安全气囊系统，主要安装在车辆驾驶员和副驾驶员座椅的方向盘和仪表板上。
当发生碰撞时，气囊系统将迅速充气，并在瞬间形成具有一定弹性的保护屏障，减少乘员头部和胸部碰撞到方向盘、仪表板等硬物的风险。
前排安全气囊系统有效地减轻碰撞时乘员受到的冲击力，保护乘员的生命安全。
二、侧面安全气囊侧面安全气囊位于车辆的侧门内侧，主要用于保护乘员在侧面碰撞中的安全。
侧面安全气囊可以迅速展开，形成一个软性保护层，减少碰撞时乘员头部、胸部和腰部受到的力量。
侧面安全气囊的作用是减少乘员在碰撞中的身体移动，降低骨折、内脏损伤等风险。
三、帷幕式安全气囊帷幕式安全气囊是一种安装在车辆车顶上方、从前排乘员座椅旁展开的气囊系统。
它主要用于保护乘员在侧面碰撞中的头部安全，形成一个类似帷幕的保护层，将乘员头部与车辆A、B柱等硬物隔离开来，减少头部受到的碰撞力量。
帷幕式安全气囊相比于侧面安全气囊，提供了更全面的保护，降低了头部受伤的风险。
四、膝部安全气囊膝部安全气囊位于车辆驾驶员和副驾驶员座椅下方，主要用于保护乘员在碰撞中的膝盖和腿部安全。
当发生碰撞时，膝部安全气囊迅速充气，形成一个柔软的保护垫，减轻膝盖和腿部受到的冲击力。
膝部安全气囊的作用是减少膝盖骨折和软组织损伤的风险，为乘员提供更全面的保护。
总结：汽车安全气囊系统的类型包括前排安全气囊、侧面安全气囊、帷幕式安全气囊和膝部安全气囊。
它们的作用分别是保护乘员在碰撞中头部、胸部、腰部和膝部的安全。
这些安全气囊系统有效地减轻了乘员受到的冲击力量，降低了碰撞导致的伤害风险，提高了乘员的生存率和乘车安全性。
汽车制造商在设计和生产中应当充分考虑安全气囊系统的可靠性和适应性，确保其在各种交通事故情况下的有效性和稳定性。

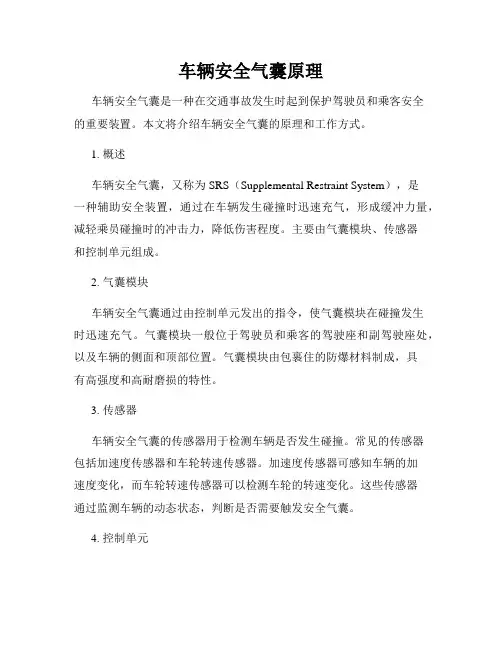

车辆安全气囊原理车辆安全气囊是一种在交通事故发生时起到保护驾驶员和乘客安全的重要装置。
本文将介绍车辆安全气囊的原理和工作方式。

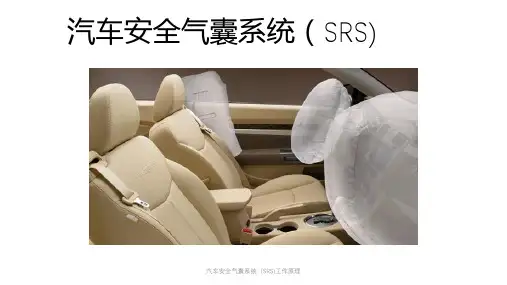

1. 概述车辆安全气囊，又称为SRS（Supplemental Restraint System），是一种辅助安全装置，通过在车辆发生碰撞时迅速充气，形成缓冲力量，减轻乘员碰撞时的冲击力，降低伤害程度。
主要由气囊模块、传感器和控制单元组成。
2. 气囊模块车辆安全气囊通过由控制单元发出的指令，使气囊模块在碰撞发生时迅速充气。
气囊模块一般位于驾驶员和乘客的驾驶座和副驾驶座处，以及车辆的侧面和顶部位置。
气囊模块由包裹住的防爆材料制成，具有高强度和高耐磨损的特性。
3. 传感器车辆安全气囊的传感器用于检测车辆是否发生碰撞。
常见的传感器包括加速度传感器和车轮转速传感器。
加速度传感器可感知车辆的加速度变化，而车轮转速传感器可以检测车轮的转速变化。
这些传感器通过监测车辆的动态状态，判断是否需要触发安全气囊。
4. 控制单元车辆安全气囊的控制单元是一个关键的组成部分。
它接收来自传感器的信号，并根据事先设定的触发条件判断是否需启动安全气囊。
一旦触发条件满足，控制单元将发出指令，通过与气囊模块相连的电路，使气囊模块充气。
5. 工作原理当车辆发生碰撞时，传感器会感知到车辆的加速度变化或者车轮的转速变化。
这些信号将被传输到控制单元，控制单元根据设定的触发条件判断是否需要启动安全气囊。
一旦需要启动安全气囊，控制单元会发出指令，通过电路将高压气体引入气囊模块中。
气囊模块内部包含着化学发生器，当气囊需要充气时，这些化学发生器会开始生成气体。
充气的气囊会快速膨胀，弥补乘员与车辆之间的空隙，起到缓冲乘员碰撞时的冲击力。
6. 作用和注意事项车辆安全气囊的作用是在车辆发生碰撞时为驾驶员和乘客提供保护。
它能够减少碰撞时的冲击力，降低头部、胸部和腹部的伤害。
然而，使用安全气囊时也需要注意以下事项。
首先，安全气囊不能替代安全带，而是作为安全带的辅助装置。
1．AIR BAG MODULE - LOCATION TO OCCUPANT (PLAN VIEW) 气囊模块——相对乘员的位置（俯视图）The centerline of the airbag module canister mouth opening should be directly forward in vehicle of the occupant centerline determined by the centerline of the seat.气囊模块储气罐开口中心线应该位于车辆中座椅中心线决定的乘员中心线的前面。
If packaging constraints do not allow this, the module may be shifted laterally a maximum of +/- 50mm from this optimal position, or rotated angularly such that the target point of the centerline of the module canister mouth opening hits within the zone established above when measured from the centerline of the inflator to the seat SGRP.由于布置限制达不到要求时，模块可以从这个优选位置横向最大移动±50mm，或者旋转一个角度，当测量气体发生器中心线和座椅SGRP 距离时，模块储气罐开口中心线的目标点可以击中上面确定的区域。
2．IP SHELF ANGLE - STORAGE OF OBJECTS仪表板支架角度——物体的存储Instrument panel surface rearward of the airbag module and in the airbag deployment zone shall slope downward with a minimum angle of 10 degrees below horizontal.仪表板表面气囊模块后面和气囊展开区域应该向水平面以下倾斜最小10°。
1 / 6发生事故后更换安全气囊单元需要用到的专用工具、检测仪器以及辅助工具合适的汽车诊断、测量和信息系统，例如汽车诊断、测量和信息系统-VAS 5051 B-。
提示安全气囊控制单元配置了8.*而?非8.R?安全气囊时，可以用于使侧面、头部安全气囊和/或xxxx 紧器最多触发两次。
安全气囊控制单元配置了9.*和8.R安全气囊时，可以用于使侧面、头部、驾驶员、副驾驶员安全气囊和/ 或xx拉紧器最多触发两次。
第三次触发后出现故障显2 / 6示“控制单元损坏”。
下列情况下必须更新安全气囊控制单元：驾驶员、副驾驶员安全气囊触发时，显示“不是9.*和8.R代安全气囊”→相关章节侧面、头部、驾驶员、副驾驶员安全气囊或xxxx 紧器触发三次后外壳有损坏时在控制单元周围200 mm 的范围里通道发生变形时所有已触发的安全气囊单元蓄电池关闭继电器-J655-或蓄电池断路引爆装置-N253-（装备型号）原则上必须更换：在副驾驶员安全气囊触发时还必须更换：仪表板3 / 6副驾驶员模块变形的支架（不允许复原）车头上的前部安全气囊的两个传感器传感器区域固定点发生变形时，其余的横向加速度传感器在驾驶员安全气囊触发时还必须更换：带滑环的复位环车头上的前部安全气囊的两个传感器传感器区域固定点发生变形时，其余的横向加速度传感器在侧面安全气囊触发时还必须更换：触发侧的压力传感器已触发一侧的横向加速度传感器椅套4 / 6软垫对于可翻折的后座椅靠背：侧面软垫（如有）传感器区域固定点发生变形时，其余的横向加速度传感器在头部安全气囊触发时还必须更换：已触发一侧的横向加速度传感器A、B、C、D 柱饰板传感器区域固定点发生变形时，其余的横向加速度传感器另外：所有已触发了xx拉紧器的xxA -当安全气囊控制单元触发时：连接一个合适的汽车诊断、–测量和信息系统，例如汽车诊断、测量和信息系统5 / 6-VAS 5051 B-，然后在选择区点击汽车系统15 -安全气囊。
