《常用机床电气检修》 期末考试题

期中测试题一一、单选题（每题1分，共15分）1.在低压电器中，用于短路保护的电气是（）A.过电流继电器B.熔断器C.热继电器D.时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）A.过电压继电器B.熔断器C.热继电器D.时间继电器3.下列不属于主令电器的是（）A.按钮B.行程开关C.主令控制器D.刀开关4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（）A.按钮B.交流接触器C.主令控制器D.刀开关5.下列不属于机械设备的电气工程图是（）A.电气原理图B.电气位置图C.安装接线图D.电器结构图6.接触器是一种自动控制电器，其作用是：（）A.不频繁地接通或断开电路B.频繁地接通或断开电路，但不具备任何保护功能C.频繁地接通或断开电路，且具有一定的保护功能D.以上都不对7.熔断器在电路中的作用是：（）A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护8.热继电器在电路中的作用是：（）A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护9.低压电器是指工作在交流（）V以下的电器装置A.1500B.1200C.1000 Ｄ.200010.在控制线路中，熔断器所起到的保护是（）A.过流保护B.过压保护C.过载保护D.短路保护11.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（）A.熔断器B.速度继电器C.低压断路器D.时间继电器12.在设计机械设备的电气控制工程图时，首先设计的是（）A.安装接线图B.电气原理图C.电器布置图D.电气互连图13.在控制线路中，速度继电器所起到的作用是（）A.过载保护B.过压保护C.欠压保护D.速度检测14.断电延时型时间继电器，它的延时触点是（）A.延时闭合的动合触点B.瞬间动合的触点C.瞬间闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点15.三相异步电动机反接制动时，采用对称电阻对接法，可以限制制动转矩的同时，也限制（）A.制动电流B.启动电流C.制动电压D.启动电二、多项选择题（每题2分，共10分）1.电机车过曲线时掉道，原因是（）A.列车行驶速度太快B.曲线外轨超高或不足C.曲线半径小D.曲线内轨未加宽2.斜巷人车装备专用信号，通讯信号必须具备（）A.通话B.信号发送C.连接D.电源3.采区连续运输车、卡轨车必须装备（）A.位置显示器B.过位保护C.专用通讯信号D.照明装置4.同一水平同时行驶（）台以上机车时，使用带有电气闭锁的信号装置行驶机车台数大于（）台时，使用“信、集、闭”系统A.3B.4C.5D.65.低压供电系统，必须装设那些保护（）A.检漏保护B.选择性漏电保护C.过电流保护D.欠压保护三、名词解释（每题2分，共10分）1.加工中心：2.刀具的耐热性：3.线切割加工中的切削速度：4.走道路线：5.参考坐标系：四、判断题（每题1分，共10分）1.机车的速度特性是指机车牵引力与运行速度的关系。

期末测试题一一、单项选择题（每题1分，共15分）1. 某加工中心进行镗孔加工时，所镗出的孔与其基准的相互位置有误差，但未产生孔的形状误差，造成这种误差的原因很可能是（）。

A、机床的传动误差B、机床导轨的导向误差C、机床主轴的径向跳动D、机床主轴的轴向窜动2.在用车床加工工件的端面时，刀架X方向移动对主轴回转轴线不垂直时，将产生( )。

A、加工表面对定位基准的圆跳动B、加工表面对定位基准的垂直度误差C、加工表面的平行度误差D、不会产生任何误差3. 影响数控车床加工精度的因素很多，要提高加工工件的质量，有很多措施，但（）不能提高加工精度。

A、将绝对编程改变为增量编程B、正确选择车刀类型；C、控制刀尖中心高误差D、减小刀尖圆弧半径对加工的影响4. 数控车床加工直径尺寸不稳定，最有可能的故障原因来自（）。

A、数控系统B、伺服系统C、位置检测装置D、数控车床刀架5. 工件两顶尖装夹必须松紧适当，若回转顶尖产生径向跳动，会使工件产生( )误差。

A、圆度B、平行度C、直线度D、圆跳度6. 切削运动可分为主运动与进给运动。

关于主运动，（）的描述是不正确的。

A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是旋转运动，也可以是直线运动D、主运动可以是连续运动，也可以是间歇运动7. 切削运动可分为主运动与进给运动。

关于进给运动，（）的描述是不正确的。

A、进给运动的速度较低、消耗功率较小B、进给运动只有且必须有一个C、进给运动可以由工件完成，也可以由刀具完成D、进给运动可以是连续运动，也可以是间歇运动8. 减小零件加工形状误差方法是（）。

A、增加位置环增益B、增加速度环增益C、减小位置环增益D、减小速度环增益9. 数控车床主轴轴承较多地采用高级油脂密封永久润滑方式，加入一次油脂可以使用（）。

A、3-5年B、7-10年C、10-15年D、15年以上10. 下列材料的零件中，（）材料的零件不能用电火花机床加工。

期中测试题三一、单选题（每题1分，共15分）1.在电气原理图中所示表示的接触器或继电器的触点状态是指（）。

A.线圈未通电时的状态B.线圈通电时的状态C.触点闭合工作状态D.触点断开状态2.机床电气原理图从三相交流电源到拖动电动机的电路称为（）。

A．主触点 B.辅助电路 C.控制电路 D.信号电路3.在检修机床电路故障时，可以不提供（不分析）的电气图是（）。

A.电气原理图B.电器布置图C.电气安装接线图D.控制电路图4.CA6140型车床中主轴电动机M1和冷却泵电动机M2的控制关系是（）。

A．M1、M2可分别起、停 B. M1、M2必须同时起、停C.M2比M1先起动D.M2必须在M1起动后才能起动5. CA6140型车床中功率最大的电动机是（）。

A．刀架快速移动电动机 B.主轴电动机C. 冷却泵电动机D.不确定，视实际加工需要而定6. CA6140型车床中不需要进行过载保护的是（）。

A.主轴电动机M1B.冷却泵电动机M2C.刀架快速移动电动机M3D.M1和M27.Z535型立钻主轴电动机M1上的两个接触器KM1和KM2的功能是（）。

A.控制M1的正反转B.控制M1的起动及制动C.改变M1的转速D.作为M1的降压起动8. Z535型立钻上的微动开关SQ3的作用是（）。

A钻孔时钻头的上下位置保护 B.攻丝时自动进给与退回C.工作后的上下位置保护D.M1的正反转位置保护9. Z535型立钻电气原理图中的热继电器FR的作用是（）的过载保护。

A.作冷却泵电动机M2B.作主轴电动机M1C.作M1及M2D.作控制电路10.Z535型立钻中冷却泵电动机M2具有的保护功能有（）。

A.短路保护和过载保护B.过载保护和失压保护C.短路保护和失压保护D.短路保护11. Z535型立钻中主轴电动机能起动，但无自锁功能，其故障原因为（）。

A.熔断器FU2接触不良B.接触器线圈故障C．接触器或微动开关触点故障 D.主轴电动机故障12．X62W型万能铣床主轴电动机的正反转靠（）来实现。

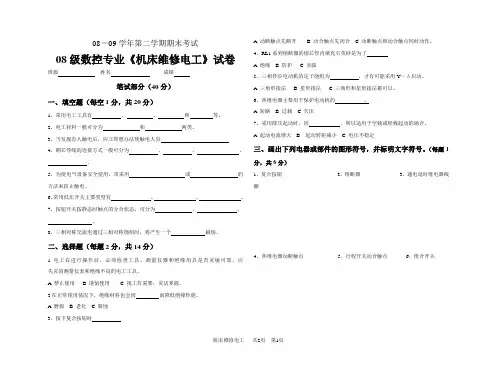

08－09学年第二学期期末考试08级数控专业《机床维修电工》试卷班级姓名成绩笔试部分（40分）一、填空题（每空1分，共20分）1、常用电工工具有、、和等。

2、电工材料一般可分为和两类。

3、当发现有人触电后，应立即想办法使触电人员4、铜芯导线的连接方式一般可分为、、、。

5、为使电气设备安全使用，常采用或的方法来防止触电。

6、常用低压开关主要类型有、、。

7、按钮开关按静态时触点的分合状态，可分为、、。

8、三相对称交流电通过三相对称绕组时，将产生一个磁场。

二、选择题（每题2分，共14分）1电工在进行操作前，必须检查工具、测量仪器和绝缘用具是否灵敏可靠。

应失灵的测量仪表和绝缘不良的电工工具，A 禁止使用B 谨慎使用C 视工作需要，灵活掌握。

2在正常使用情况下，绝缘材料也会因而降低绝缘性能。

A 磨损B 老化C 腐蚀3、按下复合按钮时A 动断触点先断开 B 动合触点先闭合 C 动断触点和动合触点同时动作。

4、RL1系列熔断器的熔芯管内填充石英砂是为了A 绝缘B 防护C 灭弧5、三相异步电动机的定子绕组为，才有可能采用Y－Δ启动。

A 三角形接法B 星形接法C 三角形和星形接法都可以。

6、热继电器主要用于保护电动机的。

A 短路B 过载C 欠压7、采用降压起动时，因，所以适用于空载或轻载起动的场合。

A 起动电流增大B 起动转矩减小C 电压不稳定三、画出下列电器或部件的图形符号，并标明文字符号。

（每题1分，共6分）1、复合按钮2、熔断器3、通电延时继电器线圈4、热继电器动断触点5、行程开关动合触点6、组合开关FU 2KM2L L L 技能操作部分（60分）根据图示的电气原理图，完成三相异步电动机控制线路的安装。

1、根据电路图回答：该电动机电气控制中，采用了哪些保护环节？ 2、评分标准，（见附表）。

机床线路知识电气故障维修复习题题库姓名：________部门：________成绩：________一、选择题1.CA6140型车床主轴的调速采用（）。

A.电气调速B.齿轮箱进行机械有级调速C.机械与电气配合调速2.CA6140型车床主轴电动机的过载保护由（）完成。

A.接触器自锁环节B.低压断路器QFC.热继电器KH13.CA6140型车床主轴电动机选用（）。

A.直流电动机B.三相笼型异步电动机C.三相绕线转子异步电动机4.CA6140型车床主轴电动机的失压保护由（）完成。

A.接触器自锁环节B.低压断路器C.热继电器5.由于导线绝缘老化而造成的设备故障属于（）。

A．自然故障B.人为故障C.无法确定6.按下启动按钮后，CA6140型车床主轴电动机M1启动后不能自锁，则故障原因可能是（）。

A.接触器KM的自锁触头接触不良B.接触器KM的主触头接触不良C.热继电器KH1动作7.Z3040型摇臂钻床的主轴（）。

A.只能单向旋转B.由机械控制实现反转C.由电动机M1控制实现正反转8.Z3040型摇臂钻床上四台电动机的短路保护均由（）实现。

A.熔断器B.过电流继电器C.低压断路器9.Z3040型摇臂钻床的外立柱可绕不动的内立柱回转（）。

A.90B.180C.36010.Z3040型摇臂钻床的主轴箱在摇臂上的移动靠（）。

A.人力推动B.电动机驱动C.液压驱动11.Z3040型摇臂钻床大修后，若将摇臂升降电动机的三相电源相序接反了，则会出现（）A.电动机不能启动B.上升和下降方向颠倒C.电动机不能停止12.Z3040型摇臂钻床中，若时间继电器KT线圈开路，按下摇臂上升按钮后，摇臂（）A.能正常上升B.不能上升C能上升但不能夹紧13.T68型卧式镗床的主轴采用（）制动。

A.反接B.能耗C.电磁离合器14.主轴电动机的高低速由位置开关SQ7控制，当调速手柄压合SQ7时，主轴电动机处于（）。

A.Δ形接法，低速运转B.YY形接法，高速运转C.Y形接法，低速运转15.位置开关SQ1和SQ2常闭点并联的作用是（）。

读书破万卷下笔如有神《机床电气控制》期末试卷一、填空题：（每空1分，本题70分）1、交流电动机以最简单的方式划分，通常可以分为和两类。

§5-12、当不允许直接起动时，异步电动机通常可采用降压起动的方式，常见降压起动的方法有、、以及四种。

§5-23、异步电动机的制动方式通常有、和三种。

§5-24、一般异步电动机可采用、、以及四种调速方法。

§5-25、步进电动机是一种信号变换成相应的位移或位移的机电执行元件。

§6-16、步进电动机有、、、等一系列的优点，适合于、经济型数控机床和现有普通机床的数控化技术改造。

§6-17、步进电动机可分为、、等几类。

§6-18、步进电动机有、和的通电方式。

§6-19、步进电动机控制绕组每次切换前后只有一相绕组通电称为；而每次有两相绕组通电就称为。

§6-110、步进电动机的和越多，步距角就越，控制越。

这种步进电动机在一定脉冲频率下，转速就越。

§6-111、步进电动机主要性能指标有、、、和。

§6-112、与继电器控制系统相类似，PC也是由、和等几部分组成。

13、PC内部存储器可分为和两类。

§8-114、为了适应电气控制的需要，PC往往为用户提供继电器逻辑运算功能。

常用的逻辑运算有、、等来处理各种继电器的连接。

§8-115、衡量一个PC性能优劣的主要指标有、、、指令条数、内部继电器与寄存器和等。

§8-1 16、PC的编程方法（语言）一般可分为、和三种。

§8-117、构成PC的主要部件有、和、以及等。

§8-218、PC的输出端一般有继电器输出型、输出型和输出型三种类型。

其中继电器输出型为有触点输出方式，可用于回路。

§8-219、车削的特点之一是，因而一般中小型车床都是采用调速方式。

即使少数车床采用多速异步电动机拖动，但为了与负载性质相适应，多速异步电动机也是采用的调速方式。

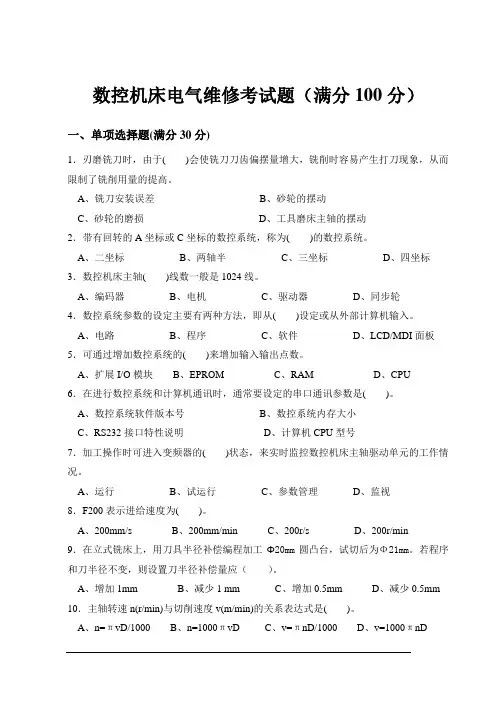

数控机床电气维修考试题（满分100分）一、单项选择题(满分30分)1．刃磨铣刀时，由于()会使铣刀刀齿偏摆量增大，铣削时容易产生打刀现象，从而限制了铣削用量的提高。

A、铣刀安装误差B、砂轮的摆动C、砂轮的磨损D、工具磨床主轴的摆动2．带有回转的A坐标或C坐标的数控系统，称为()的数控系统。

A、二坐标B、两轴半C、三坐标D、四坐标3．数控机床主轴()线数一般是1024线。

A、编码器B、电机C、驱动器D、同步轮4．数控系统参数的设定主要有两种方法，即从()设定或从外部计算机输入。

A、电路B、程序C、软件D、LCD/MDI面板5．可通过增加数控系统的()来增加输入输出点数。

A、扩展I/O模块B、EPROMC、RAMD、CPU6．在进行数控系统和计算机通讯时，通常要设定的串口通讯参数是()。

A、数控系统软件版本号B、数控系统内存大小C、RS232接口特性说明D、计算机CPU型号7．加工操作时可进入变频器的()状态，来实时监控数控机床主轴驱动单元的工作情况。

A、运行B、试运行C、参数管理D、监视8．F200表示进给速度为()。

A、200mm/sB、200mm/minC、200r/sD、200r/min9．在立式铣床上，用刀具半径补偿编程加工Φ20mm圆凸台，试切后为Φ21mm。

若程序和刀半径不变，则设置刀半径补偿量应（）。

A、增加1mmB、减少1 mmC、增加0.5mmD、减少0.5mm 10．主轴转速n(r/min)与切削速度v(m/min)的关系表达式是()。

A、n=πvD/1000B、n=1000πvDC、v=πnD/1000D、v=1000πnD11．CNC装置中()主要用于存储系统软件、零件加工程序等。

A、CPUB、PLCC、EPROM和RAMD、LED 12．不属于变频器的定期维护项目的是()。

A、对紧件进行必要的紧固B、清扫冷却系统积尘C、检查电源电压是否在允许范围内D、检查冷却风扇、滤波电容器的工作情况13．可编程控制器通信接口的主要功能是()。

常用机床电气控制线路安装与维修试题一、选择题1.在电气原理图中所示表示的接触器或继电器的触点状态是指（）。

A.线圈未通电时的状态B.线圈通电时的状态C.触点闭合工作状态D.触点断开状态2.机床电气原理图从三相交流电源到拖动电动机的电路称为（）。

A．主触点 B.辅助电路 C.控制电路 D.信号电路3.在检修机床电路故障时，可以不提供（不分析）的电气图是（）。

A.电气原理图B.电器布置图C.电气安装接线图D.控制电路图4.CA6140型车床中主轴电动机M1和冷却泵电动机M2的控制关系是（）。

A．M1、M2可分别起、停 B. M1、M2必须同时起、停C.M2比M1先起动D.M2必须在M1起动后才能起动5. CA6140型车床中功率最大的电动机是（）。

A．刀架快速移动电动机 B.主轴电动机 C. 冷却泵电动机D.不确定，视实际加工需要而定6. CA6140型车床中不需要进行过载保护的是（）。

A.主轴电动机M1B.冷却泵电动机M2C.刀架快速移动电动机M3D.M1和M27.Z535型立钻主轴电动机M1上的两个接触器KM1和KM2的功能是（）。

A.控制M1的正反转B.控制M1的起动及制动C.改变M1的转速D.作为M1的降压起动8. Z535型立钻上的微动开关SQ3的作用是（）。

A钻孔时钻头的上下位置保护 B.攻丝时自动进给与退回C.工作后的上下位置保护D.M1的正反转位置保护9. Z535型立钻电气原理图中的热继电器FR的作用是（）的过载保护。

A.作冷却泵电动机M2B.作主轴电动机M1C.作M1及M2D.作控制电路10.Z535型立钻中冷却泵电动机M2具有的保护功能有（）。

A.短路保护和过载保护B.过载保护和失压保护C.短路保护和失压保护D.短路保护11. Z535型立钻中主轴电动机能起动，但无自锁功能，其故障原因为（）。

A.熔断器FU2接触不良B.接触器线圈故障C．接触器或微动开关触点故障 D.主轴电动机故障12．X62W型万能铣床主轴电动机的正反转靠（）来实现。

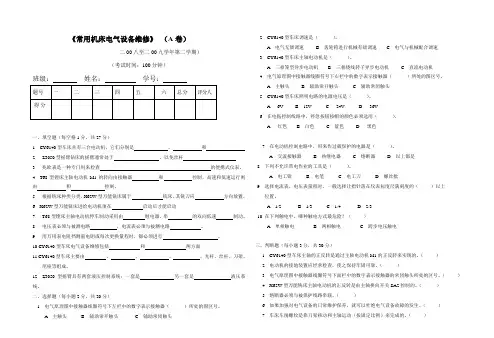

《常用机床电气设备维修》（A卷）二00八至二00九学年第二学期）（考试时间：100分钟）班级：姓名：学号：一、填空题（每空格1分、共27分）1 CY6140型车床共有三台电动机，它们分别是、和2 Z3050型摇臂钻床的摇臂通常处于、以免丝杆3 兆欧表是一种专门用来检查的便携式仪表。

4 T68型镗床主轴电动机M1的转向由接触器和控制，高速和低速运行则由和控制。

5 根据铣床种类分类，X62W型万能铣床属于铣床，其铣刀应方向放置。

6 X62W型万能铣床进给电动机须在启动后才能启动7 T68型镗床主轴电动机停车制动采用由继电器、串的双向低速制动。

8 电压表必须与被测电路，电流表必须与被测电路。

9 用万用表电阻挡测量电阻或每次更换量程时，都必须进行。

10 CY6140型车床电气设备维修包括和两方面11 CY6140型车床主要由、、、、光杆、丝杆、刀架、尾座等组成。

12 Z3050型摇臂具有两套液压控制系统：一套是另一套是液压系统。

二、选择题（每小题2分，共20分）1 电气原理图中接触器线圈符号下左栏中的数字表示接触器（）所处的图区号。

A 主触头B 辅助常开触头C 辅助常闭触头2 CY6140型车床调速是（）。

A 电气无级调速B 齿轮箱进行机械有级调速C 电气与机械配合调速3 CY6140型车床主轴电动机是（）。

A 三相笼型异步电动机B 三相绕线转子异步电动机C 直流电动机4 电气原理图中接触器线圈符号下右栏中的数字表示接触器（）所处的图区号。

A 主触头B 辅助常开触头C 辅助常闭触头5 CY6140型车床照明电路的电源电压是（）。

A 6VB 12VC 24VD 36V6 在电拖控制线路中，停急按钮按帽的颜色必须选用（）。

A 红色B 白色C 蓝色D 黑色7 在电动机控制电路中，用来作过载保护的电器是（）。

A 交流接触器B 热继电器C 熔断器D 以上都是8 下列不允许带电作业的工具是（）。

A 电工钳B 电笔C 电工刀D 螺丝批9 选择电流表、电压表量程时，一般选择让指针落在仪表标度尺满刻度的（）以上位置。

机床电气部分1.熔断器既是保护电器又是控制电器。

（）（）2.主触头额定电流在20A以上的交流接触器，一般都配有专门的灭弧装置。

3.当吸引线圈未通电时，接触器所处的状态称为接触器的常态。

（）4.接触器的辅助触头和主触头一样，可以用来切断和接通大电流的主电路。

（）5.不能将吸收线圈额定电压为220V的交流接触器接到380V的电源上。

（）6.将线圈额定电压为380V的交流接触器接到220V的电源上接触器可以同样正常工作。

（）7.异步电动机直接启动时的启动电流为额定电流的4～7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4～7倍来选择。

（）8.按钮开关触头的额定电流一般为5A。

（）9.热继电器是利用电流的热效应来推动动作机构，使触头系统闭合或断开的保护电器。

（）10.热继电器主要用来对电动机进行短路保护和失压保护。

（）11.只要流经热继电器的电流超过其整定电流值，热继电器会立即动作。

（）12.不能采用二相结构的热继电器对三角形接法的电动机进行有效的断相保护。

（）13.中间继电器触头数目多，并且没有主、辅触头之分。

（）14.自动空气开关适用于频繁启动和停止电动机。

（）15.在自动空气开关中，起短路保护的是电磁脱扣器。

（）16.采用了自动空气开关，可以对电动机实行无熔丝保护。

（）17.根据触头的延时特点不同，时间继电器可分为通电延时型和短电延时类两种。

（）18.速度继电器是用来反映转速变化的继电器。

（）19.过电流继电器在电路电流正常时，其铁心处于未吸合状态。

（）20.刀开关、组合开关结构简单，操作方便，但都不具备失压保护功能。

（）21.通电延时继电器：当时间继电器线圈通电时，各延时触头不立即动作，而要延长一段整定时间才动作，线圈断电时延时触头迅速复原。

（）22.熔断器熔体的额定电流是指长时间通过熔体而不熔断的最大电流值。

（）三、分析题1.试举例说明低压电器的分类情况。

2.在电动机控制线路中，已装有接触器，为什么还要装电源开关？它们的作用有何不同？3.在电动机控制接线中，主电路中装有熔断器，为什么还要加装热继电器？它们各起何作用，能否互相代替？而在电热及照明线路中，为什么只装熔断器而不装热继电器？4.什么是自锁?画出异步电动机自锁正转控制线路来说明，并在图中标明自锁触头。

xxxx 学校2016学年第1学期期末教学检测试卷学科： 机床电气 班级： 考试时间：注意事项：考生班级姓名必须写在左侧，否则扣5分一、选择题（15*2）（ ）1. 下列电器哪一种不是自动电器。

A 、组合开关B 、直流接触器C 、时间继电器D 、热继电器 （ ）2. 容量在_______以下的三相异步电动机可以直接启动。

A 、10.5KWB 、9.5KWC 、8.5KWD 、7.5KW（ ）3. 在安装刀开关时，电源进线应接在_____触点一边的进线端上，负载应接在______触点一边的出线端上。

A 、静；静B 、静；动C 、动；静D 、动；动 （ ）4. 热继电器是一种利用 进行工作的保护电器。

A 、监测线圈温度B 、监测导体发热的原理C 、电流的热效应原理D 、测量红外线 （ ）5.按下复合按钮时 。

A 、常开触头先闭合B 、常闭触头先断开C 、常开、常闭触头同时动作D 、常开触头延时闭合 （ ）6.CA6140型车床的主轴电机是 。

A 、直流电动机B 、三相绕线转子异步电动机C 、三相笼型异步电动机D 、双速电动机（ ）7. 电路图中接触器线圈符号下左栏中的数字表示该接触器所处的图区号。

A 、线圈B 、主触头C 、常开辅助触头D 、常闭辅助触头（ ）8. 下图的控制线路中，能实现点动控制的是A 、B、C 、 D、（ ）9. 下图的控制线路中，能实现自锁控制的是A 、B 、C 、D 、（ ）10. 采用星－三角降压起动的电动机，正常工作时定子绕组接成 。

A 、三角形B 、星形C 、星形或三角形D 、定子绕组中间带抽头 （ ）11. 在操作接触器联锁正反转控制线路时，要使电动机从正转变为反转，正确的操作方法是 。

A 、可直接按下反转启动按钮B 、可直接按下正转启动按钮C 、必须先按下停止按钮，再按下反转启动按钮D 、正转按钮和反转按钮同时按下（）12.主电路的编号在电源开关的出线端按相序依次为。

年级 班级 考号 姓名……题……○……不……○……得……○……超……○……过……○……此……○……密……○……封……○……线…○…×××学校×××学年度××学期×××测试《机床维修电工》试卷三一、填空题（共29分，每空1分）1、兆欧表俗称 ，是专供测量 用的仪表。

2、使万用表时，规定 测试棒插入“＋”孔内， 测试棒插入“－”孔内，不得接反。

3、常见的触电种类 、 和 三种。

4、当发现有人触电后，应立即想办法使触电人员 。

5、常用的低压开关主要类型有 、 和 等。

6、按钮开关按静态时触点的分合状况可分为 、 和 。

7、在机床控制电路中， 用于过载保护和断相保护， 用于短路保护， 可以起欠压和失压保护。

8、在机床控制线路中，通常采用螺旋式熔断器，为保证维修安全，在装接使用时，电源线应接在 ，负载线应接在 。

9、接触器按主触点通过电流的种类，可分为和 两种。

10、三相异步电动机基本结构包括 和 两部分。

11、R1=6Ω，R2=3Ω，它们串联在9V 的电路中，它们两端的电压比是 。

12、电动机按按工作电源分类，可分为 ， 和 。

13、电气控制原理图包括 和 两大部分。

二、选择题（共28分，每小题2分，13小题4分） 1、使用试电笔进行验电时，手指应按在试电笔的（ ） A 、前端金属探头 B 、笔杆中间 C 、后端部金属部分 2、交流电压表、交流电流表指示的数值是（ ） A 、平均值 B 、最大值 C 、有效值 3、兆欧表主要用于测量电气设备和供电线路的绝缘电阻，有三个测量端钮，分别标有“L ”、“E ”、“G ”三个字母，若测量电缆的对地电阻，其屏蔽层应接（ ）A、“L”端钮B、“E”端钮C、“G”端钮4、功率表又称为（）A、伏特表B、绝缘电阻表C、瓦特表5、在正常情况下，绝缘材料也会逐渐因（）而降低绝缘性能。

2008学年第一学期机床电气控制期末考试试题A卷一、填空题共20小空;每空2分;满分40分1、电气设备图有图、图和图三类..2、电气控制线路图中的“平常”状态是指：接触器、继电器线圈时触点状态；按钮、行程开关时的触点状态；主令控制器手柄时触点状态..3、动合触点串联体现的是逻辑线路中的逻辑；动断触点串联体现的是逻辑线路中的逻辑..4、在控制线路设计时应尽量许多电器依次动作才能接通另一电器..5、是通常用来短时接通或断开小电流控制电路的开关..6、PLC从结构形式上可分为式和式两种..7、PLC内部CPU工作过程可用术语来描述;即依次对各种规定的操作项目全部进行和..8、PLC 语名中;表示输出的指令是 ..9、机床常用的调速方法有 、 、 三种..10、系统加转速负反馈后;同样负载下;转速降落为开环时的 倍..二、计算题共2小题;每题5分;满分10分1、 某直流调速系统;高低速静特性如右图所示;已知01n ＝1480r/min;02n ＝148r/min;n ＝15r/min..计算系统达到的调速范围..2、 某机床拖动系统由两台电动机组成;已知一台电动机额定电流为15A;另一台额定电流为4A;两台电机起动电流均为额定电流6.7倍..且由机床工作状态可知两台电动机同时启动、同时工作;如采用一个熔断器对此两台电动机进行保护;试计n 02n edI nn算熔断体电流..三、判断并改正：判断以下控制电路是否正确;如不正确请改正..共2小题;每题5分;满分10分12四、将下列电路中触点化简合并..共4小题;每题5分;满分20分1 2K33 4五、某机床电气操作控制台需放置在床头与床尾两处;要实现主轴电机启动、停止、反向控制功能;其中机头操作台增设点动功能;选用中间继电器实现长动、点动转换;电动机采用全压起动方式..试设计该机床电气控制原理图;并说明其工作原理及保护..不需考虑所用器件型号及供电部分..满分12分六、请根据梯形图写出对应的PLC 语句表满分8分2008学年第一学期机床电气控制期末考试试题B卷一、填空题共20小空;每空2分;满分40分1、梯形图中非跳转指令和步进指令程序段;某个继电器线圈只能出现次;继电器触点可以出现次..2、的主要作用是接通和切断长期工作设备的电源..3、动合触点并串联体现的是逻辑线路中的逻辑；动断触点并联体现的是逻辑线路中的逻辑..4、在控制线路设计时应尽量减少和联接导线长度数量;以提高线路可靠性..5、电气控制线路图中的“平常”状态是指：接触器、继电器线圈时触点状态；按钮、行程开关时的触点状态；主令控制器手柄时触点状态..6、PLC在解算用户逻辑时按梯形图; 的先后顺序逐行进行处理..7、PLC扫描循环是周而复始的;每扫描一个循环所用时间称为..8、电气设备图有 图、 图和 图三类.. 9、PLC 语名表中;表示程序结束的指令是 ..10、用于评价机床传动系统调速性能的主要指标有 、 ; 和调速经济性..11、系统加转速负反馈后;同样负载下;调速范围为开环时的 倍..二、 计算题共2小题;每题5分;满分10分 1、某直流调速系统;高低速静特性如右图所示;已知01n ＝1480r/min;02n ＝148r/min;n ＝15r/min..计算系统允许的静差度..3、 某机床拖动系统由两台电动机组成;已知一台电动机额定电流为15A;另一台额定电流为4A;两台电机起动电流均为额定电流 6.7倍..且由机床工作状态可知两台电动机一般不会同时工作;如采用一个熔断器对此两台电动机进行保护;试计算熔断体电流..n 02n edI nn三、判断并改正：判断以下控制电路是否正确;如不正确请改正..共2小题;每题5分;满分10分 12四、将下列电路中触点化简合并..共5小题;每题4分;满分20分 124五、某机床电气操作控制台需放置在床头与床尾两处;要实现主轴电机启动、停止、反向控制功能;其中机头操作台增设点动功能;选用手动转换开关实现长动、点动转换;电动机采用全压起动方式..试设计该机床电气控制原理图;并说明其工作原理及保护..不需考虑所用器件型号及供电部分..满分12分六、请根据梯形图写出对应的PLC 语句表满分8分。

常用机床电气检修期末考试题Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】《常用机床电气检修》期末试题试卷类别A考试时间80（分钟）一填空题1.机床电气设备的维修包括＿＿＿＿和＿＿＿＿两方面的工作。

2.机床电气设备故障分为＿＿＿＿和＿＿＿＿两大类。

3.车床的切削运动包括＿＿＿＿和＿＿＿＿运动。

4.CA6140车床的电气保护措施有＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。

5.Z35摇臂钻床的主要运动是主轴带动钻头的＿＿＿＿＿＿＿＿。

6.Z3040摇臂钻床摇臂的夹紧和放松由＿＿＿＿＿配合＿＿＿＿自动进行的。

7.M7130平面磨床应确保＿＿＿＿得电并工作正常，才能启动砂轮，电气上靠＿＿＿＿＿＿来实现。

8.X62W万能铣床在更换铣刀时，主轴必须处于＿＿＿＿状态下。

当要装刀或卸刀时，电路中采用开关＿＿＿＿来实现，使＿＿＿＿断开控制电路，以防误动作而伤人，而＿＿＿＿接通电磁离合器YC1制动主轴。

二判断题1.同种故障症状可对应多种引起故障的原因，而同种故障原因只有同种故障症状的表现形式。

（）2.电气设备的维修包括日常维护保养和故障检修两方面。

（）3.检修时通过对电路进行带电量电压、电流，断电量电阻等测量，来判断元器件的好坏。

（）4.CA6140车床的切削运动包括卡盘带动工件旋转的主运动和刀具的直线进给运动。

（）5.机床主轴电动机不能启动，按电流法逐一检测。

（）6.CA6140主电动机M1通过变速齿轮箱能实现18种变化速度。

（）7.Z35摇臂钻床根据工作高度不同，摇臂借助杠杆可带动主轴箱沿外立柱升降。

（）8.电动机不能启动，并伴有嗡嗡声，故障属于主电源缺相（）。

9.摇臂钻床立柱的加紧和放松是由电动机自动进行的。

（）10.M7130平面磨床工作点的往复运动和无极调速是由机械传动完成的。

（）三选择题1.电动机缺相运行，会发出嗡嗡声，输出转矩下降，可能（）A烧毁电动机B烧坏控制电路C电动机加速运转2.机床中采用双速电电机是为了（）A增大调速范围B精简机械传动C加大功率3.X62W万能铣床主轴电动机M1的制动是靠接通（）电磁离合器来实现的。

《机床电气线路控制》期末测试题A及答案期中测试题一一、单选题（每题1分，共15分）1.在低压电器中，用于短路保护的电气是（）A.过电流继电器B.熔断器C.热继电器D.时间继电器2.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）A.过电压继电器B.熔断器C.热继电器D.时间继电器3.下列不属于主令电器的是（）A.按钮B.行程开关C.主令控制器D.刀开关4.用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（）A.按钮B.交流接触器C.主令控制器D.刀开关5.下列不属于机械设备的电气工程图是（）A.电气原理图B.电气位置图C.安装接线图D.电器结构图6.接触器是一种自动控制电器，其作用是：（）A.不频繁地接通或断开电路B.频繁地接通或断开电路，但不具备任何保护功能C.频繁地接通或断开电路，且具有一定的保护功能D.以上都不对7.熔断器在电路中的作用是：（）A.普通的过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护8.热继电器在电路中的作用是：（）A.过载保护B.短路保护和严重过载保护C.欠压、失压保护D.过电流保护9.低压电器是指工作在交流（）V以下的电器装置A.1500B.1200C.1000 Ｄ.200010.在控制线路中，熔断器所起到的保护是（）A.过流保护B.过压保护C.过载保护D.短路保护11.下列低压电器中，能起到过流保护、短路保护、失压和零压保护的是（）A.熔断器B.速度继电器C.低压断路器D.时间继电器12.在设计机械设备的电气控制工程图时，首先设计的是（）A.安装接线图B.电气原理图C.电器布置图D.电气互连图13.在控制线路中，速度继电器所起到的作用是（）A.过载保护B.过压保护C.欠压保护D.速度检测14.断电延时型时间继电器，它的延时触点是（）A.延时闭合的动合触点B.瞬间动合的触点C.瞬间闭合延时断开的动合触点D.延时闭合瞬时断开的动合触点15.三相异步电动机反接制动时，采用对称电阻对接法，可以限制制动转矩的同时，也限制（）A.制动电流B.启动电流C.制动电压D.启动电二、多项选择题（每题2分，共10分）1.电机车过曲线时掉道，原因是（）A.列车行驶速度太快B.曲线外轨超高或不足C.曲线半径小D.曲线内轨未加宽2.斜巷人车装备专用信号，通讯信号必须具备（）A.通话B.信号发送C.连接D.电源3.采区连续运输车、卡轨车必须装备（）A.位置显示器B.过位保护C.专用通讯信号D.照明装置4.同一水平同时行驶（）台以上机车时，使用带有电气闭锁的信号装置行驶机车台数大于（）台时，使用“信、集、闭”系统A.3B.4C.5D.65.低压供电系统，必须装设那些保护（）A.检漏保护B.选择性漏电保护C.过电流保护D.欠压保护三、名词解释（每题2分，共10分）1.加工中心：2.刀具的耐热性：3.线切割加工中的切削速度：4.走道路线：5.参考坐标系：四、判断题（每题1分，共10分）1.机车的速度特性是指机车牵引力与运行速度的关系。

《常用机床电气检修》期末试卷及答案班级______________学号________________姓名_________________一、填空题（每空 1 分，共 32 分）1.机床电气设备的维修包括日常维护保养和故障检修两方面的工作。

2.在一带自锁的控制电路中,当自锁触点被油污或灰尘严重覆盖会造成点动现象。

3.三相380V及以下的电动机，由于受潮使其绝缘电阻低于 0.5MΩ，则不可以正常使用。

4.利用万用表检查电气故障时，常利用万用表的电阻挡检查电气元件是否短路或断了。

5.采用电阻法测量电路故障，机床设备必须处于断电状态。

6.CA6140型车床的电气保护措施有短路保护、过载保护、欠压或失压保护。

7.车床的切削运动包括卡盘主运动、刀具直线进给运动。

8.CA6140型车床电动机没有反转控制，而主轴有反转要求，是靠机械方法实现的。

9.C5225型车床主驱动电动机在启动时接成星形，由接触器 KM1 和 KMy 控制；正常运行时接成三角形，由接触器 KM1 和 KM△控制；停车时采用直流制动，由接触器 KM3 和 KMy 控制。

10.C5225型双柱立式车床必须先启动油泵电动机，方能启动其他工作电动机。

11.C5225型车床工作台通过变速箱可实现 16种速度变换，变速过程分四步进行。

12.C5225型车床工作台变速瞬时冲动是由中间继电器 KA2 、时间继电器 KT2 和KT3 控制接触器KM1和KMy，使主驱动电动机M1反复启动、停止来实现。

13.C5225型车床横梁升降前应先将横梁放松。

横梁放松电磁铁 YA6 得电，接通液压装置油路，横梁放松后方能升降，升降完毕还应将横梁夹紧。

14.C5225型车床刀架的进给和快速移动控制应先确定进给方向，右立刀架由 SB10 确定进给方向，左立刀架由 SB13 确定进给方向。

二、单选题：(每选项 2分，共 18 分)1.车削加工是（ A ），因而一般采用三相笼型异步电动机作为拖动电动机。
