当前位置：文档之家 › 防锈包装工艺讲解

防锈包装工艺讲解

  • 格式：ppt
  • 大小：2.63 MB
  • 文档页数：18

下载文档原格式

  / 18

合集下载

防锈防潮包装技术

防锈防潮包装技术
c. 加热法 利用加热法降低相对湿度，仅需提高被控空间的空气温度即可完成。这种方 法无需排除水分，它是利用温度升高时空气的饱和含水量大，从而降低被控空间 的空气相对湿度（即仅仅激昂的被控空间的空气相对湿度。空气中实际含湿量并 未减少）。这种方法需要较高的温度，或者要求包装件再极低的温度和较低的相 对湿度下进行密封而在较高的温度（30℃以上）储存。因此通常并不采用。 早在 60 年代，美国在军用设备的储存中就已开始采用动态去湿技术。到了 70 年代，英国、瑞典、德国等国家相继推广，并获得显著成效。瑞典空军各机 库对备用和在用战斗机、直升机装备了干燥去湿系统进行动态去湿防护。在美国， 配有循环干燥系统的飞机平均寿命增加 30％。后来他们又将循环干燥与防护密 封套结合使用，取得了满意的效果。德国对坦克等军用设备采用该方法包装，经 过 11 年零 3 个月的储存后检测未发现腐蚀（不需维修）。由此可见，动态去湿和 软质塑料封套的结合应用是长期储存器材的有效方法。现在动态去湿技术的应用 领域日益扩大，军用设备、超级市场、航天飞机等均可采用动态去湿，进行湿度 调控。

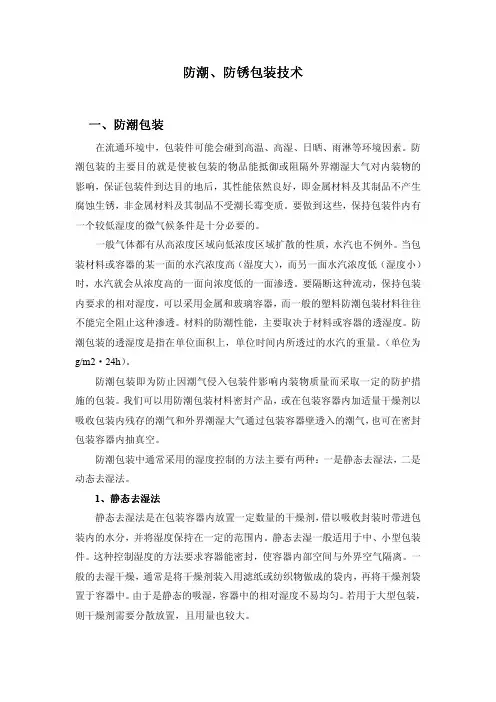

一般气体都有从高浓度区域向低浓度区域扩散的性质，水汽也不例外。当包 装材料或容器的某一面的水汽浓度高（湿度大），而另一面水汽浓度低（湿度小） 时，水汽就会从浓度高的一面向浓度低的一面渗透。要隔断这种流动，保持包装 内要求的相对湿度，可以采用金属和玻璃容器，而一般的塑料防潮包装材料往往 不能完全阻止这种渗透。材料的防潮性能，主要取决于材料或容器的透湿度。防 潮包装的透湿度是指在单位面积上，单位时间内所透过的水汽的重量。（单位为 g/m2·24h）。
二、防锈蚀包装
（一）金属锈蚀的机理 金属锈蚀是指金属与周围介质（气体或液体）发生化学或电化学作用所引起 的破坏现象。按金属锈蚀的机理，金属锈蚀可分为化学腐蚀和电化学腐蚀两种类 型。其中，电化学腐蚀是破坏金属的主要形式，对于大多数金属的锈蚀也是发生 电化学锈蚀而造成的。金属发生电化学锈蚀必须同时具备以下三个条件： 1．金属上各部分（或不同金属间）存在着电极电位差。 2．具有电极电位差的各部分必须相联。 3．具有电极电位差的各部分要处于相联通的电解质溶液中。 造成电化学锈蚀的原因主要是具备上述三个条件下的原电池作用。金属制品

KD包装防锈知识学习

KD包装防锈知识学习
防锈包装技术知识学习
KD工艺室
2010-11-23
第1页
一、防锈包装技术定义 所谓防锈包装技术，就是指通过选用不同的防 锈材料、外包装材料，对金属制品实施防锈包装， 以防止在储运过程中金属制品锈蚀的一系列技术措 施。
二、防锈包装技术内容
为防止金属在储运过程受大气环境因素影响，而导致锈蚀，在设计包 装时通常从以下方面着手。 （1）保持金属表面清洁，清洗去除金属表面的污物及腐蚀产物，为涂覆 防锈材料做前处理。 （2）使用保护层，包括金属覆层，转化膜，有机覆层，无面覆层及暂时 性防锈覆层。使金属表面与大气、污染物不直接接触。 （3）阻抑腐蚀过程，用腐蚀剂阻抑阳极过程，或同时阻抑上面两个过程。 （4）合理包装，金属制品做防锈处理后，采用与金属制品防锈要求相应 的包装，是金属制品少受或不受储运环境的影响。 （5）改变包装内环境条件，使金属制品处于干燥、无氧的环境中。在必 要时，应在包装内加入缓蚀剂，抑制金属制品的锈蚀。
（十）塑料复合纸 是用塑料薄膜与防锈纸复合制成的包装材料。该种包装材料具有防锈纸的防锈性和塑料薄膜的防水防潮性，可作为防锈包 装的内包装。包装时，防锈纸一面面向金属制品。 （十一）铝箔 耐油、防水防湿、耐紫外光，但不耐折、强度不பைடு நூலகம்，通常做防锈包装的内包装用。 （十二）铝塑薄膜 由塑料薄膜和铝箔复合而成。兼具铝箔及塑料膜的优点，既可做防锈包装的内包装用，又可做防锈包装的外包装用，使 用时应视金属制品的轻重大小而定。 （十三）铝塑薄膜纸（布） 由塑料膜、铝箔及纸（或布）三种材料复合而成。具有很多优点，多半用做封套材料，做干燥空气封存（防潮湿密封） 袋子用，可按照要包装的物品大小形状裁制。 （十四）浸胶布 由两层白细布用丁基橡胶粘合而成的：两层布的纱纹交错成45°，以增加浸胶布的撕裂强度。上层如果浸涂胶液和铝粉， 其抗紫外光能力更强，通常作为封套包装材料用。浸胶布强度、弹性和低温；韧性好，吸水性小。 （十五）增强纸 将中性原纸做成皱纹纸，强度可增高。也有在塑料复合纸巾以纤维或丝绳增强。可做内外包装用。 （十六）沥青纸 用沥青将两层牛皮纸粘合而成。防水性强，主要用做外包装。另外还要选择适当的衬垫、缓冲材料、粘胶材料作为防锈 包装用。

化学防护包装

化学防护包装

2．气相缓蚀剂防锈封存包装(M-3)
气相缓蚀剂(Vapor Phase Inhibitor)， 简写为VPI，亦称挥发性缓蚀剂。它在常 温下具有一定的蒸气压，在密封包装内 能自动挥发到达金属制品表面，对金属 起防止锈蚀的作用。气相防锈包装使用 很方便，效果好、防锈期长，能用于表 面不平、结构复杂及忌油产品的防锈， 已得到越来越广泛的应用。
条件：形成电化学腐蚀的两种金属 （a）存在电极电位差 （b）相连 （c）共处于电解质溶液中
c.电极的极化
电极极化 :当电流通过电极时，电极电位偏离其平衡电位数 值的现象叫电极极化. 阳极极化作用：使阳极的电极电位偏离其平衡电位数值而变 得较正的极化作用叫阳极极化。 阴极极化作用：使阴极的电极电位偏离其平衡电位数值而变 得较负的极化作用叫阴极极化。
Al3++3e＝Al
Zn2++2e＝Zn Fe2++2e＝Fe Pb2++2e＝Pb
－1.67
－0.762 －0.441 －0.126
Cu2++2e＝Cu+
Ag++e＝Ag

0.345
0.799
B.电化学腐蚀原理
金属的腐蚀是由氧化反应与 还原反应组成的腐蚀原电池 过程。根据阴极与阳极的大 小，又将腐蚀原电池分为宏 观腐蚀电池和微观腐蚀电池.
①亚硝酸二环己胺(VPI-260) 化学式： (C6 H11 )2 NH HNO2 物理性质：白色的结晶状物，熔点为178—180℃， 能溶于水和有机醇中，它的蒸气压极低，21℃时 只有0．133Pa(10-4mmHg) 。 作用机理：亚硝酸二环己胺在常温下气化挥发，到 达金属制品表面与其上的水发生水解反应，生成 有机阳离子基团吸附在金属表面，使表面钝化， 降低腐蚀速度。在实际使用中，一般密封包装l立 方货物需35gVPI-260，防锈期可达10—15年。 应用：亚硝酸二环己胺对黑色金属有良好的防锈能 力，但对铜及其合金、铝、镁、锌等金属则促进 腐蚀；对塑料、橡胶有相容性。它有弱致癌性， 要加强防护。

防锈包装工艺概要

防锈包装工艺概要
(1)防锈油防锈蚀包装技术。大气锈蚀是空气中的氧、水蒸气及其它有害气体等作用
于金属表面引起电化学作用的结果。如果使金属表面与引起大气锈蚀的各种因素隔 绝(即将金属表面保护起来)，就可以达到防止金属大气锈蚀的目的。防锈油包装技 术就是根据这一原理将金属涂封防止锈蚀的。用防锈油封装金属制品，要求油层要
有一定厚度，油层的连续性好，复。 (2)气相防锈包装技术。气相防锈包装技术就是用气相缓蚀剂 (挥发性缓蚀剂)，在密 封包装容器中对金属制品进行防锈处理的技术。气相缓蚀剂是一种能减慢或完全停 止金属在侵蚀性介质中的破坏过程的物质，它在常温下即具有挥发性，它在密封包 装容器中，在很短的时间内挥发或升华出的缓蚀气体就能充满整个包装容器内的每 个角落和缝隙，同时吸附在金属制品的表面上，从而起到抑制大气对金属锈蚀的作 用。
(4)对于在包装期内可能要加热的金属制件涂覆防锈剂时，要注意防 锈剂受热分解温度的影响，选择耐温较好的防锈剂。
(5)尽量使用中性包装纸张材料，其pH值在6．0～8．0范围，要尽 量干燥。
(6)金属制品有突起和锐角端部，容易损伤包装材料和容器，要进行 防止损伤的包装或者事先用缓冲材料进行保护。
(7)运输过程中，金属制品的包装内部会移动或倒卧，损伤包装材料 和容器。此时，要使用缓冲材料或下垫材，并且要采取止滑、支撑 和固定等措施；缓冲材料或下垫材料，其pH值要在5．5～9．0范 围，尽量干燥。 (8)包装的金属制品在开包后，使用时，原则上要除去防锈剂，但是 气相缓蚀剂(纸、粉剂等)和一些薄膜防锈油并不需清理去除，便可 投入使用。
分类：按腐蚀介质的不同，可分为大气锈蚀、海水腐蚀、地下锈蚀、细菌锈蚀等。
在包装工程中遇到最多的是大气锈蚀。锈蚀对于金属材料和制品有严重的破坏作用。 据试验，钢材如果锈蚀1%，它的强度就要降低5%～10%，薄钢板就更容易因锈蚀 穿孔而失去使用价值。金属制品因锈蚀而造 成的损失远远超过所用材料的价值。

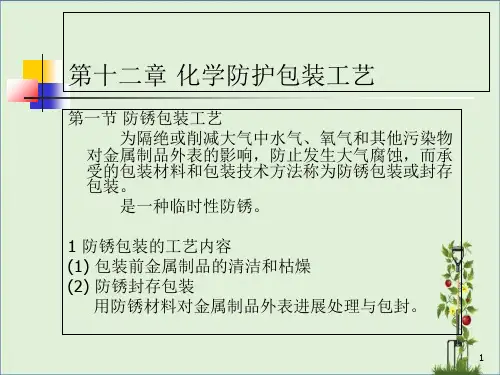

包装工艺学-第十二章-化学防护

包装工艺学-第十二章-化学防护
21
种类：热熔型、溶剂型 (1)热熔型可剥塑料 ①组成：由乙基纤维素或醋酸纤维素与其他物质配制。 A 乙基纤维素 耐碱及稀酸，化学稳定性好； 耐热；耐寒； 固体膜柔韧透亮，强度、延长率较大。 B 醋酸纤维素 成膜性好，不易燃烧； 膜层柔韧，耐水、耐冲击、耐候性好； 熔融有恶臭。
22
②涂覆方法 金属件清洗枯燥后，孔、缝隙、凹处或堵或封； 浸入熔融塑料液中，3-10s； 提出冷却后即得固体膜。 悬挂用金属丝或尼龙线割断，封于膜层中； 膜层厚度掌握在1-2毫米。
13
②碳酸环已胺(CHC)： 蒸气压大，挥发快，易消耗，防锈期短，常与VPI-260
混合使用。 对钢铁有良好的防锈性能，是一种优良的钢铁气相缓
蚀剂； 对铸铁、铝、钢的镀铬、镀锡层及黄铜上的铜焊层等
有爱护作用； 对铜、镁加速腐蚀； 与塑料、橡胶有相容性。
14
③苯骈三氮唑(BTA)： 铜与吸附在其外表的BTA水溶液作用，生成的络合物 皮膜(链状聚合物)，是一层能有效阻挡介质对铜腐 蚀的阻隔层。 BTA的防锈性能好。用0.1%的BTA汽油或酒精溶液 处理铜或铜合金2min，就能生成爱护膜防止变色和 生锈。用1%-5% BTA处理过的包装纸包装铜及其合 金，具有长期防锈效果。 特殊适合在潮湿条件下或SO2气氛中铜及其合金件 的防锈包装。 对其他金属相容性较好，不会引起其他金属的腐蚀 。
大件承受喷洗。防外表凝露。 (2)去除汗迹法：在置换型防锈油中清洗。
高周密小件用温甲醇清洗。 (3)蒸气脱脂清洗法：
用卤代烃清洗剂，在蒸气清洗机或其它装置中进 展蒸气脱脂。用于除去油脂污物。
4
(4)碱液清洗法：碱液中浸洗、煮洗、压力喷洗。 (5)乳液清洗法：在乳液清洗液中清洗或喷洗。 (6)外表活性剂清洗法：产品在离子外表活性剂或非离

防锈包装工艺讲解

防锈包装工艺讲解
(2)金属制品的研磨部分希望尽量不要用裸手触及。若裸手触及情况 发生时，采用置换型防锈油除去指纹。
(3)由复杂组合件构成的金属产品、设备进行防锈封存包装时，要分 析其中的不同金属、不同非金属、不同表面层、不同的结合表面等 对防锈材料的适应性、使用可靠性；需要解体时，特别要保护有防 锈要求的精密抛光面。
防锈包装过程中的注意事项
防锈包装方法要考虑内装物件的特征、表面加工的程度、运输和保 管期间其环境条件以及运输中包装物品所受的载荷程度、清洁性、 干燥性、选用合适的防锈材料及其包装方法选用其中之一或者是其 组合使用。一般还要注意下述具体细则，才能达到良好防锈包装的 目的。
(1)防锈包装作业应在低湿度环境进行，最好一次连续性操作完成。 如果中断时，有必要采取临时防锈措施。
防锈包装技术：为了减轻因金属锈蚀带来的损失，对金属制品采用适宜的防锈材料 和包装方法，以防止其在贮运过程中发生锈蚀而进行的技术处理，就是防锈包装技 术。
金属锈蚀：金属由于受到周围介质的化学作用或电化学作用而发生损坏的现象叫金 属锈蚀。
分类：按腐蚀介质的不同，可分为大气锈蚀、海水腐蚀、地下锈蚀、细菌锈蚀等。 在包装工程中遇到最多的是大气锈蚀。锈蚀对于金属材料和制品有严重的破坏作用。 据试验，钢材如果锈蚀1%，它的强度就要降低5%～10%，薄钢板就更容易因锈蚀 穿孔而失去使用价值。金属制品因锈蚀而造 成的损失远远超过所用材料的价值。
防锈包装工艺（P192）
化学防护包装工艺
防锈包装：防锈包装是为防止金属制品锈蚀而采用一定防护措施的包装。防锈包装 可以采用在金属表面进行处理。如镀金属(包括镀锌、镀锡、镀铬等)镀层不但能阻 隔钢铁制品表面与大气接触，且电化学作用时镀层先受到腐蚀，保护了钢铁制品的 表面；也可采用氧化处理(俗称“发蓝”)和磷化处理(俗称“发黑”)的化学防护法； 还可采用涂油防锈、涂漆防锈和气相防锈等方法，如五金制品可在其表面涂一层防 锈油，再用塑料薄膜封装。涂漆处理是对薄钢板桶和某些五金制品先进行喷砂等机 械处理后再涂上不同的油漆。气相防锈是采用气相缓蚀剂进行防锈的方法，目前采 用的是气相防锈纸，即将涂有缓蚀剂的一面面向内包装制品，外层用石蜡纸、金属 箔、塑料袋或复合材料密封包装。若包装空间过大，则可填加适量防锈纸片或粉末。 此外，还可采用普通塑料袋封存、收缩或拉伸塑料薄膜封存、可剥性塑料封存和茧 式防锈包装、套封式防锈包装，以及充氮和干燥空气等封存法防锈。

防锈防潮包装技术

防锈防潮包装技术
c. 加热法 利用加热法降低相对湿度，仅需提高被控空间的空气温度即可完成。这种方 法无需排除水分，它是利用温度升高时空气的饱和含水量大，从而降低被控空间 的空气相对湿度（即仅仅激昂的被控空间的空气相对湿度。空气中实际含湿量并 未减少）。这种方法需要较高的温度，或者要求包装件再极低的温度和较低的相 对湿度下进行密封而在较高的温度（30℃以上）储存。因此通常并不采用。 早在 60 年代，美国在军用设备的储存中就已开始采用动态去湿技术。到了 70 年代，英国、瑞典、德国等国家相继推广，并获得显著成效。瑞典空军各机 库对备用和在用战斗机、直升机装备了干燥去湿系统进行动态去湿防护。在美国， 配有循环干燥系统的飞机平均寿命增加 30％。后来他们又将循环干燥与防护密 封套结合使用，取得了满意的效果。德国对坦克等军用设备采用该方法包装，经 过 11 年零 3 个月的储存后检测未发现腐蚀（不需维修）。由此可见，动态去湿和 软质塑料封套的结合应用是长期储存器材的有效方法。现在动态去湿技术的应用 领域日益扩大，军用设备、超级市场、航天飞机等均可采用动态去湿，进行湿度 调控。
1、静态去湿法 静态去湿法是在包装容器内放置一定数量的干燥剂，借以吸收封装时带进包 装内的水分，并将湿度保持在一定的范围内。静态去湿一般适用于中、小型包装 件。这种控制湿度的方法要求容器能密封，使容器内部空间与外界空气隔离。一 般的去湿干燥，通常是将干燥剂装入用滤纸或纺织物做成的袋内，再将干燥剂袋 置于容器中。由于是静态的吸湿，容器中的相对湿度不易均匀。若用于大型包装， 则干燥剂需要分散放置，且用量也较大。
对于高新技术产品应强调控制包装作业场地的温湿度。
对于某一具体产品包装来说，要建立准确的干燥剂用量计算公式是困难的。
在国内外干燥剂防潮实践中，人们都是根据具体条件，从不同角度和不同需要出

包装技术3讲义

包装技术3讲义

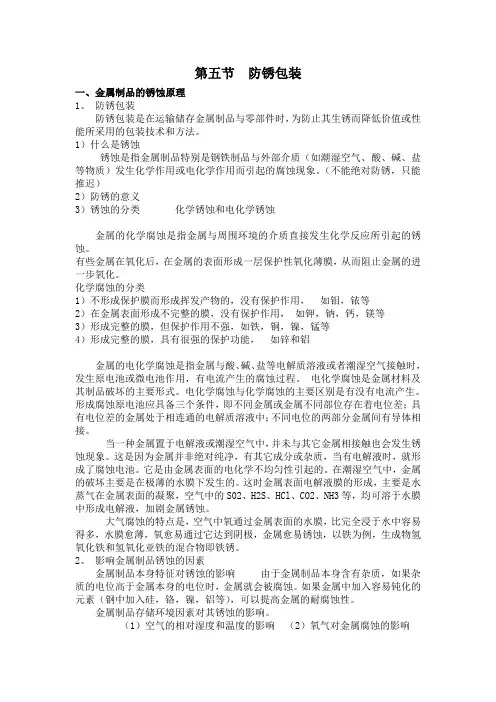

第五节防锈包装一、金属制品的锈蚀原理1、防锈包装防锈包装是在运输储存金属制品与零部件时，为防止其生锈而降低价值或性能所采用的包装技术和方法。

1）什么是锈蚀锈蚀是指金属制品特别是钢铁制品与外部介质（如潮湿空气、酸、碱、盐等物质）发生化学作用或电化学作用而引起的腐蚀现象。

（不能绝对防锈，只能推迟）2）防锈的意义3）锈蚀的分类化学锈蚀和电化学锈蚀金属的化学腐蚀是指金属与周围环境的介质直接发生化学反应所引起的锈蚀。

有些金属在氧化后，在金属的表面形成一层保护性氧化薄膜，从而阻止金属的进一步氧化。

化学腐蚀的分类1）不形成保护膜而形成挥发产物的，没有保护作用，如钼，铱等2）在金属表面形成不完整的膜，没有保护作用，如钾，钠，钙，镁等3）形成完整的膜，但保护作用不强，如铁，铜，镍，锰等4）形成完整的膜，具有很强的保护功能，如锌和铝金属的电化学腐蚀是指金属与酸、碱、盐等电解质溶液或者潮湿空气接触时，发生原电池或微电池作用，有电流产生的腐蚀过程。

电化学腐蚀是金属材料及其制品破坏的主要形式。

电化学腐蚀与化学腐蚀的主要区别是有没有电流产生。

形成腐蚀原电池应具备三个条件，即不同金属或金属不同部位存在着电位差；具有电位差的金属处于相连通的电解质溶液中；不同电位的两部分金属间有导体相接。

当一种金属置于电解液或潮湿空气中，并未与其它金属相接触也会发生锈蚀现象。

这是因为金属并非绝对纯净，有其它成分或杂质，当有电解液时，就形成了腐蚀电池。

它是由金属表面的电化学不均匀性引起的。

在潮湿空气中，金属的破坏主要是在极薄的水膜下发生的。

这时金属表面电解液膜的形成，主要是水蒸气在金属表面的凝聚，空气中的S02、H2S、HCl、CO2、NH3等，均可溶于水膜中形成电解液，加剧金属锈蚀。

大气腐蚀的特点是，空气中氧通过金属表面的水膜，比完全浸于水中容易得多，水膜愈薄，氧愈易通过它达到阴极，金属愈易锈蚀，以铁为例，生成物氢氧化铁和氢氧化亚铁的混合物即铁锈。

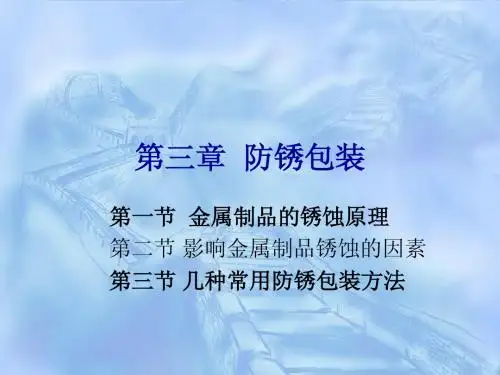

第三章 防锈包装

第三章 防锈包装

相 100 对 80 湿 60 度 (%) 20
0 5
50℃ 30℃ 5℃
10 15 20 结露温差（℃） 图 3-4 在一定温度下结露温差与大气湿度的关系
3、 空气中Ha不变（来不及变化），如气温骤变时，金属表面 出现结露（水气凝结现象、结冰、水珠）时V增加。气温骤 降，周围空气——由金属制品带入的高温空气突然变冷，夏 季高温高湿，冷库（低温低湿） Hr=Ha/Hs Hr增加至 100%时结露。如气温降低5-6 ℃时（为45-44 ℃时）要求较 大Hr（如80% RH）时才出现结露，如果温度突降至15℃ （由50℃降低35℃）60% RH时就可能出现结露。
（一）气相缓蚀剂定义：具有气化性的液体或固体的金属腐蚀 抑制剂的总称，又叫挥发性缓蚀剂（常温下能产生很高气压 的挥发性物质，充满包装容器及金属制品的角落、缝隙，吸 附在金属的表面，起到很好的抑制金属腐蚀的作用） （二）气相防锈包装技术（粉末法、纸、塑料、溶液） 气相防锈纸法：将气相防锈剂溶解于水或有机溶剂中，然后浸 涂在纸面上，凉干后得到“气相防锈纸”。（也可以用这种 溶液涂刷、滚刷纸，加工纸，布，得到对应的防锈纸、防锈 布等）。该法选择中性原纸（Cl-或S04—含量＜0.05% ，原 纸的反面涂缓蚀剂，正面涂石蜡。使用时，反面裹包金属制 品，外层用其它材料（如石蜡纸、塑料袋、金属箔或复材） 密封包装。如包装空间较大，气相防锈纸与金属制品的局部 位置（没有被覆盖的地方）距离大于30cm时，必须在包装 内加适量的防锈纸片或粉末。
例：某冲锋枪保管期为10年，包装箱（木箱） 容积为0.15 m3，每箱应放入多少气相防锈剂？ （若K=1.5） 已知G=9.6/年.m3 Q0= 1g/m3 K=1.5 则 Q=KV（TG+Q0）=21.83（g）

气相防锈法包装技术及应用

气相防锈法包装技术及应用

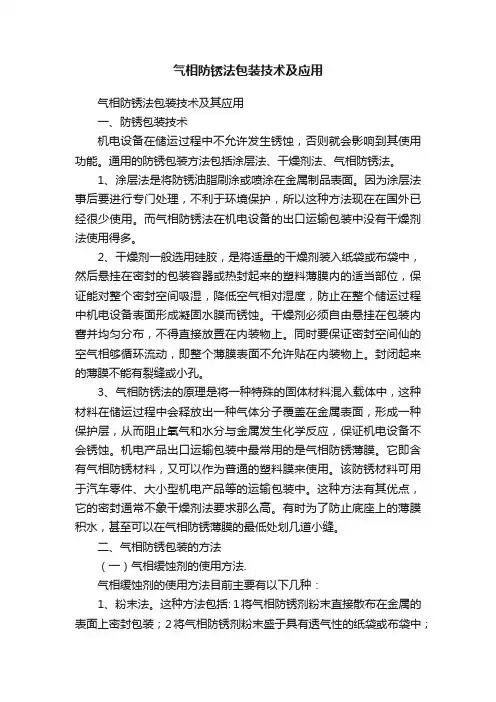

气相防锈法包装技术及应用气相防锈法包装技术及其应用一、防锈包装技术机电设备在储运过程中不允许发生锈蚀，否则就会影响到其使用功能。

通用的防锈包装方法包括涂层法、干燥剂法、气相防锈法。

1、涂层法是将防锈油脂刷涂或喷涂在金属制品表面。

因为涂层法事后要进行专门处理，不利于环境保护，所以这种方法现在在国外已经很少使用。

而气相防锈法在机电设备的出口运输包装中没有干燥剂法使用得多。

2、干燥剂一般选用硅胶，是将适量的干燥剂装入纸袋或布袋中，然后悬挂在密封的包装容器或热封起来的塑料薄膜内的适当部位，保证能对整个密封空间吸湿，降低空气相对湿度，防止在整个储运过程中机电设备表面形成凝固水膜而锈蚀。

干燥剂必须自由悬挂在包装内窨并均匀分布，不得直接放置在内装物上。

同时要保证密封空间仙的空气相够循环流动，即整个薄膜表面不允许贴在内装物上。

封闭起来的薄膜不能有裂缝或小孔。

3、气相防锈法的原理是将一种特殊的固体材料混入载体中，这种材料在储运过程中会释放出一种气体分子覆盖在金属表面，形成一种保护层，从而阻止氧气和水分与金属发生化学反应，保证机电设备不会锈蚀。

机电产品出口运输包装中最常用的是气相防锈薄膜。

它即含有气相防锈材料，又可以作为普通的塑料膜来使用。

该防锈材料可用于汽车零件、大小型机电产品等的运输包装中。

这种方法有其优点，它的密封通常不象干燥剂法要求那么高。

有时为了防止底座上的薄膜积水，甚至可以在气相防锈薄膜的最低处划几道小缝。

二、气相防锈包装的方法（一）气相缓蚀剂的使用方法.气相缓蚀剂的使用方法目前主要有以下几种：1、粉末法。

这种方法包括: 1将气相防锈剂粉末直接散布在金属的表面上密封包装；2将气相防锈剂粉末盛于具有透气性的纸袋或布袋中；或其粉末压成片剂，放在包装容器内金属制品的周围等。

缓蚀剂距离金属制品不得超过其作用有效半径（一般不超过30㎝）。

其用量主要根据缓蚀剂的种类、性质（如蒸汽压大小）和包装条件及封存期的长短来确定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2)金属制品的研磨部分希望尽量不要用裸手触及。若裸手触及情况 发生时，采用置换型防锈油除去指纹。
(3)由复杂组合件构成的金属产品、设备进行防锈封存包装时，要分 析其中的不同金属、不同非金属、不同表面层、不同的结合表面等 对防锈材料的适应性、使用可靠性；需要解体时，特别要保护有防 锈要求的精密抛光面。
防锈包装技术的原理
(1)防锈油防锈蚀包装技术。大气锈蚀是空气中的氧、水蒸气及其它有害气体等作用 于金属表面引起电化学作用的结果。如果使金属表面与引起大气锈蚀的各种因素隔 绝(即将金属表面保护起来)，就可以达到防止金属大气锈蚀的目的。防锈油包装技 术就是根据这一原理将金属涂封防止锈蚀的。用防锈油封装金属制品，要求油层要 有一定厚度，油层的连续性好，涂层完整。不同类型的防锈油要采用不同的方法进 行涂复。
(4)对于在包装期内可能要加热的金属制件涂覆防锈剂时，要注意防 锈剂受热分解温度的影响，选择耐温较好的防锈剂。
(5)尽量使用中性包装纸张材料，其pH值在6．0～8．0范围，要尽 量干燥。
(6)金属制品有突起和锐角端部，容易损伤包装材料和容器，要进行 防止损伤的包装或者事先用缓冲材料进行保护。
(7)运输过程中，金属制品的包装内部会移动或倒卧，损伤包装材料 和容器。此时，要使用缓冲材料或下垫材，并且要采取止滑、支撑 和固定等措施；缓冲材料或下垫材料，其pH值要在5．5～9．0范 围，尽量干燥。
M-5 密封系统的防锈包装 M-6 可剥性塑料包装 M-6-1 涂覆热浸型可剥性塑料 M-6-2 涂覆溶剂型可剥性塑料 M-7 贴体包装 M-8 充氮包装 M-9 干燥空气封存包装 M-9-1 刚性容器干燥空气封存 M-9-2 封套包装金属制品 采用何种防锈包装方法，应根据制品重要性和储运要求而定。
(2)气相防锈包装技术。气相防锈包装技术就是用气相缓蚀剂(挥发性缓蚀剂)，在密 封包装容器中对金属制品进行防锈处理的技术。气相缓蚀剂是一种能减慢或完全停 止金属在侵蚀性介质中的破坏过程的物质，它在常温下即具有挥发性，它在密封包 装容器中，在很短的时间内挥发或升华出的缓蚀气体就能充满整个包装容器内的每 个角落和缝隙，同时吸附在金属制品的表面上，从而起到抑制大气对金属锈蚀的作 用。
防锈包装过程中的注意事项
防锈包装方法要考虑内装物件的特征、表面加工的程度、运输和保 管期间其环境条件以及运输中包装物品所受的载荷程度、清洁性、 干燥性、选用合适的防锈材料及其包装方法选用其中之一或者是其 组合使用。一般还要注意下述具体细则，才能达到良好防锈包装的 目的。
(1)防锈包装作业应在低湿度环境进行，最好一次连续性操作完成。 如果中断时，有必要采取临时防锈措施。
(8)包装的金属制品在开包后，使用时，原则上要除去防锈剂，但是 气相缓蚀剂(纸、粉剂等)和一些薄膜防锈油并不需清理去除，便可 投入使用。
实例
PE环保防锈包装袋（1）
PE环保防锈包装袋（2）
PE环保防锈包装袋（3）
气相防锈袋（VCI）
气相防锈膜（VCI）
气相防锈纸（VCI）
机床包装用气相防锈罩衣 铝塑复合真空包装袋防锈包装工艺（P192）
化学防护包装工艺
防锈包装：防锈包装是为防止金属制品锈蚀而采用一定防护措施的包装。防锈包装 可以采用在金属表面进行处理。如镀金属(包括镀锌、镀锡、镀铬等)镀层不但能阻 隔钢铁制品表面与大气接触，且电化学作用时镀层先受到腐蚀，保护了钢铁制品的 表面；也可采用氧化处理(俗称“发蓝”)和磷化处理(俗称“发黑”)的化学防护法； 还可采用涂油防锈、涂漆防锈和气相防锈等方法，如五金制品可在其表面涂一层防 锈油，再用塑料薄膜封装。涂漆处理是对薄钢板桶和某些五金制品先进行喷砂等机 械处理后再涂上不同的油漆。气相防锈是采用气相缓蚀剂进行防锈的方法，目前采 用的是气相防锈纸，即将涂有缓蚀剂的一面面向内包装制品，外层用石蜡纸、金属 箔、塑料袋或复合材料密封包装。若包装空间过大，则可填加适量防锈纸片或粉末。 此外，还可采用普通塑料袋封存、收缩或拉伸塑料薄膜封存、可剥性塑料封存和茧 式防锈包装、套封式防锈包装，以及充氮和干燥空气等封存法防锈。
防锈包装等级
我国GB4879-1985对防锈包装方法分类如下： M-1 一般防湿防水包装 M-2 防锈油脂包装 M-2-1 涂覆防锈油脂(涂覆硬膜防锈油料) M-2-2 涂防锈油脂，包覆防锈纸 M-2-3 涂防锈油脂，塑料袋包装 M-2-4 涂防锈油脂，铝塑薄膜包装 M-3 气相防锈材料包装 M-3-1 气相缓蚀剂包装 M-3-2 气相防锈纸包装 M-3-3 气相塑料薄膜包装 M-4 密封容器包装 M-4-1 刚性金属容器密封包装 M-4-2 非金属刚性容器密封包装 M-4-3 刚性容器中防锈油浸泡包装
防锈包装技术：为了减轻因金属锈蚀带来的损失，对金属制品采用适宜的防锈材料 和包装方法，以防止其在贮运过程中发生锈蚀而进行的技术处理，就是防锈包装技 术。
金属锈蚀：金属由于受到周围介质的化学作用或电化学作用而发生损坏的现象叫金 属锈蚀。
分类：按腐蚀介质的不同，可分为大气锈蚀、海水腐蚀、地下锈蚀、细菌锈蚀等。 在包装工程中遇到最多的是大气锈蚀。锈蚀对于金属材料和制品有严重的破坏作用。 据试验，钢材如果锈蚀1%，它的强度就要降低5%～10%，薄钢板就更容易因锈蚀 穿孔而失去使用价值。金属制品因锈蚀而造 成的损失远远超过所用材料的价值。
结束
