手动试压泵 结构和工作原理

手动试压泵操作规程
《手动试压泵操作规程》
一、概述
手动试压泵是一种用于对管道、容器等压力设备进行试压的装置，其操作规程非常重要。

正确的操作规程不仅可以确保设备的安全运行，还可以提高工作效率，减少人为失误。

二、操作步骤
1.检查设备
在操作手动试压泵之前，首先要对设备进行检查，确保设备处于正常工作状态。

包括检查泵的连接管路是否有泄漏，检查压力表的指针是否正常等。

2.装填介质
在进行试压前，需要将介质装填至手动试压泵的容器内。

注意装填介质的过程中要注意安全，避免介质泄漏或者对人身造成伤害。

3.泵操作
将手动试压泵的把手往复操作，使介质被压缩并传递到被试压的管道或容器内。

在操作过程中要注意力均匀，保证被试压设备内部的介质受到均匀的压力。

4.观察压力
在试压的过程中，要时刻关注压力表的指示，确保试压的压力在安全范围内。

一旦发现压力超出安全范围，应立即停止压力，
并排除故障。

5.卸压
试压完成后，需要将介质从被试压的设备内卸压，确保设备内部的介质排放干净，方便下次使用。

三、注意事项
1.操作人员必须经过专业培训，掌握操作规程，并持证上岗。

2.在操作过程中要严格遵守操作规程，不得擅自更改操作步骤。

3.必须保持设备的清洁和维护，确保设备处于良好的工作状态。

4.在试压过程中，要密切注意压力变化情况，随时准备应对突
发情况。

通过严格遵守《手动试压泵操作规程》，可以有效确保试压作业的安全和准确性，提高工作效率，保障设备的正常运行。

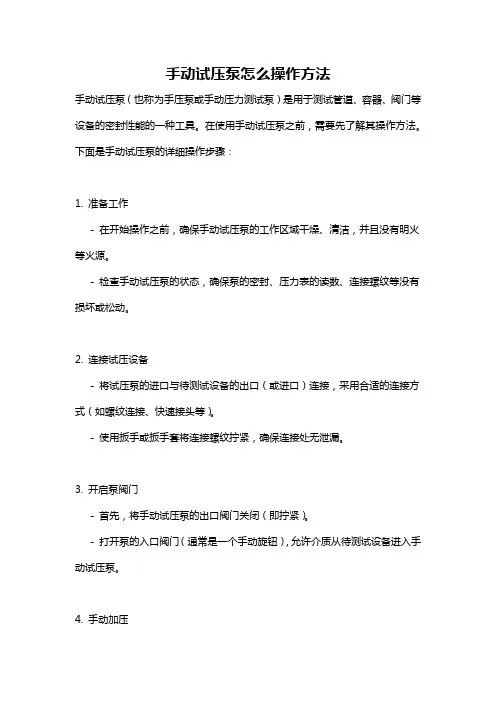

手动试压泵怎么操作方法手动试压泵（也称为手压泵或手动压力测试泵）是用于测试管道、容器、阀门等设备的密封性能的一种工具。

在使用手动试压泵之前，需要先了解其操作方法。

下面是手动试压泵的详细操作步骤：1. 准备工作- 在开始操作之前，确保手动试压泵的工作区域干燥、清洁，并且没有明火等火源。

- 检查手动试压泵的状态，确保泵的密封、压力表的读数、连接螺纹等没有损坏或松动。

2. 连接试压设备- 将试压泵的进口与待测试设备的出口（或进口）连接，采用合适的连接方式（如螺纹连接、快速接头等）。

- 使用扳手或扳手套将连接螺纹拧紧，确保连接处无泄漏。

3. 开启泵阀门- 首先，将手动试压泵的出口阀门关闭（即拧紧）。

- 打开泵的入口阀门（通常是一个手动旋钮），允许介质从待测试设备进入手动试压泵。

4. 手动加压- 使用手柄或手轮等机械装置，以适当的速度和力度进行加压。

- 在加压过程中，观察压力表上的示数，并注意手动试压泵和被测试设备连接处是否有泄漏。

5. 达到测试压力- 根据测试要求，逐渐增加压力，直到达到所需的测试压力。

- 在达到测试压力后，可以适当减小加压速度，以免过度压力导致设备损坏。

6. 压力保持- 固定手动试压泵上的手柄或手轮，保持手动试压泵的出口阀门关闭。

- 观察压力表上的读数，确保测试压力能够保持稳定。

7. 检查泄漏- 在测试压力保持的同时，观察被测试设备以及手动试压泵的连接处是否有明显的泄漏现象（如气泡、液体渗漏等）。

- 如果发现泄漏，应立即停止测试，并检查泄漏原因，及时修复后再进行测试。

8. 调压和卸压- 在测试完成后，需要有步骤地将压力逐渐减小。

- 首先，打开手动试压泵上的出口阀门，允许被测试设备中的介质缓慢流出。

- 然后，逐渐关闭手动试压泵的入口阀门，减小进入试压泵的介质流量，以降低压力。

- 最后，将手柄或手轮调到零压力位置，确保试压泵处于无压力状态。

9. 断开连接- 在完成测试后，断开手动试压泵与被测试设备的连接，注意使用合适的工具，避免损坏连接件。

手动液压泵的组成？
答：手动液压泵主要由泵体、柱塞、密封圈、回位弹簧等部件组成。

泵体是手动液压泵的基础部件，通常由铸铁或铝合金制成，具有较高的强度和刚度。

柱塞是手动液压泵的核心部件，它可以在泵体内来回运动，通过密封圈将液压油吸入和排出。

回位弹簧的作用是使柱塞自动回位，从而保证液压油的连续供给。

另外，手动液压泵的主体通常由一个金属容器和一个活塞组成。

金属容器用于存储压缩液体或气体，并连接泵体和出口。

活塞是一个移动部件，在容器内运动，将外部施加的力转换为压缩力。

此外，手动液压泵还包括活塞泵、手杆、压力表、油管和阀体等部件。

活塞泵是液压泵的主要构成部分，手杆是推动泵活塞的装置，压力表用于检测液压系统的压力参数，油管和阀体则用于连接液压元件。

手动试压泵操作规程
一、概述：
SL-SY22/5手动试压泵
用途：为各类压力容器、锅炉、管道、阀门、橡胶管件、机器零件等作耐压试验、强度试验、密封试验和爆破试验之用。

特点：不用电源、移动灵活、体积小、重量轻、操作轻便、性能稳定、便于野外及高空作业。

二、使用方法：
1、使用前，用介质把水箱灌满(禁止使用含有泥沙等杂物的不清洁介质)，拧紧压力开关。

2、扳动手柄，柱塞在运动中无阻滞现象，使介质从工作接管流出，然后把接管接通被试容器，使被试容器均充满介质，即可使用。

3、禁止超过本泵规定的额定压力进行试验。

4、施力要平稳、不可敲击。

三、维修和保养：
1、泵和水箱内的介质保持清洁，不允许有污物和其它杂物。

2、压力表在使用时应避免振动，小心轻放。

3、长期停止工作的泵，在停用前应把介质排净，未涂漆的外露表面应涂上机油。

泵内应加入防锈油或机油，试压忌油容器的试压泵则严禁使用机油或防锈油维护保养，应采取其它防腐措施。

成都俊骋机电设备工程有限公司
二零一四年八月。

泵结构和工作原理动态图1、活塞泵基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。

2、往复泵工作原理利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。

活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。

特殊结构3、水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。

泵内注入一定量的水。

叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。

由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。

随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间与排气管被排至泵外。

4、罗茨真空泵工作原理罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。

因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

5、旋片式真空泵工作原理旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。

其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。

它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。

它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油与医药等生产和科研部门。

手动试压泵怎么操作方法
手动试压泵的操作方法如下：
1. 准备工作：确保试压泵和试压设备都处于正常工作状态，并检查泵体是否有漏水或损坏的情况。

2. 连接管路：将试压泵的出水口与试压设备的进水口连接，确保连接紧密且没有漏水。

3. 充水：打开泵的进水阀门，将水注入泵体中，直到水位超过泵的入水口。

4. 排气：打开泵体上的排气阀，释放泵体内的空气，直到水从排气阀流出为止。

5. 关闭排气阀：关闭排气阀，确保泵体内无漏气。

6. 开始泵送：使用手柄或手轮开始泵送水，逐渐增加泵的泵送速度，直到试压设备所需的压力值。

7. 监测压力：通过试压设备上的压力表监测泵送的压力，根据需要适时调整泵的泵送速度。

8. 停止试压：达到设定的试压压力后，停止泵送水，并关闭泵的进水阀门。

9. 排水：关闭试压设备的出水口，打开排水开关，将试压泵和管路中的水排走。

10. 关闭泵体：关闭泵体上的排气阀和排水阀，确保泵体内干燥。

注意事项：
- 在操作过程中，应注意安全，避免泵体直接暴露在太阳下或有其他危险因素的环境中。

- 需要定期检查试压泵的工作状态和泵体的密封性，确保其正常运行。

- 操作结束后，应将试压泵放置在干燥通风的地方，以防发生腐蚀或其他损坏。

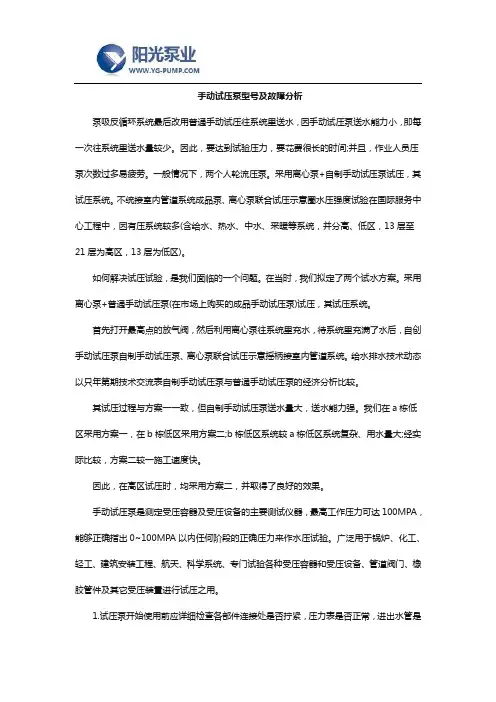

手动试压泵型号及故障分析泵吸反循环系统最后改用普通手动试压往系统里送水，因手动试压泵送水能力小，即每一次往系统里送水量较少。

因此，要达到试验压力，要花费很长的时间;并且，作业人员压泵次数过多易疲劳。

一般情况下，两个人轮流压泵。

采用离心泵+自制手动试压泵试压，其试压系统。

不统接室内管道系统成品泵、离心泵联合试压示意圈水压强度试验在国际服务中心工程中，因有压系统较多(含给水、热水、中水、采暖等系统，并分高、低区，13层至21层为高区，13层为低区)。

如何解决试压试验，是我们面临的一个问题。

在当时，我们拟定了两个试水方案。

采用离心泵+普通手动试压泵(在市场上购买的成品手动试压泵)试压，其试压系统。

首先打开最高点的放气阀，然后利用离心泵往系统里充水，待系统里充满了水后，自创手动试压泵自制手动试压泵、离心泵联合试压示意摇柄接室内管道系统。

给水排水技术动态以只年第期技术交流表自制手动试压泵与普通手动试压泵的经济分析比较。

其试压过程与方案一一致，但自制手动试压泵送水量大，送水能力强。

我们在a栋低区采用方案一，在b栋低区采用方案二;b栋低区系统较a栋低区系统复杂、用水量大;经实际比较，方案二较一施工速度快。

因此，在高区试压时，均采用方案二，并取得了良好的效果。

手动试压泵是测定受压容器及受压设备的主要测试仪器，最高工作压力可达100MPA，能够正确指出0~100MPA以内任何阶段的正确压力来作水压试验。

广泛用于锅炉、化工、轻工、建筑安装工程、航天、科学系统、专门试验各种受压容器和受压设备、管道阀门、橡胶管件及其它受压装置进行试压之用。

1.试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50℃清水、乳化液或运动粘度<45mm2/s的油器。

禁止使用有泥沙及其它污杂物的不清洁水。

2.为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。

3.在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。

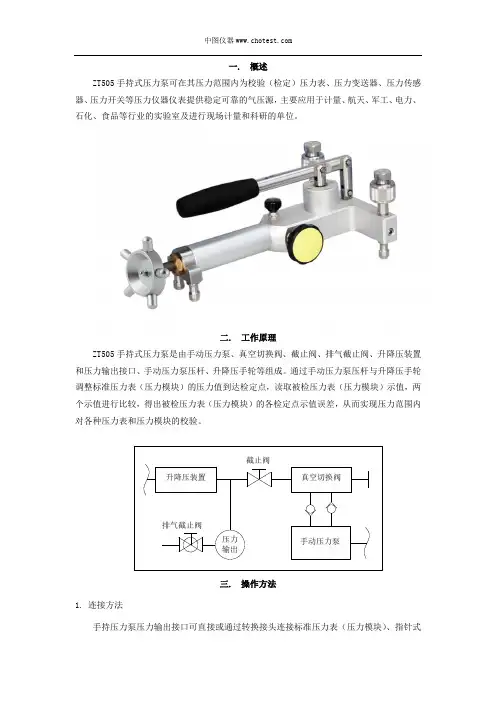

真空切换阀截止阀压力输出手动压力泵升降压装置排气截止阀一. 概述ZT505手持式压力泵可在其压力范围内为校验（检定）压力表、压力变送器、压力传感器、压力开关等压力仪器仪表提供稳定可靠的气压源，主要应用于计量、航天、军工、电力、石化、食品等行业的实验室及进行现场计量和科研的单位。

二.工作原理ZT505手持式压力泵是由手动压力泵、真空切换阀、截止阀、排气截止阀、升降压装置和压力输出接口、手动压力泵压杆、升降压手轮等组成。

通过手动压力泵压杆与升降压手轮调整标准压力表（压力模块）的压力值到达检定点，读取被检压力表（压力模块）示值，两个示值进行比较，得出被检压力表（压力模块）的各检定点示值误差，从而实现压力范围内对各种压力表和压力模块的校验。

三. 操作方法1. 连接方法手持压力泵压力输出接口可直接或通过转换接头连接标准压力表（压力模块）、指针式或数显式压力表、压力开关、压力变送器、软管等。

连接仪表或堵头前，应确认表座内放有O型密封圈，保证仪器的密封性。

2. 正压压力校验（检定）（1）将该仪器放置于水平位置并卸下压力输出接口上的堵头，按下真空切换阀；（2）将标准压力表（压力模块）和被检压力表（压力模块）分别接在压力输出接口上；（3）打开排气截止阀和截止阀；（4）将升降压手轮调至最外端（即丝杆旋出最长状态）；（5）将标准压力表（压力模块）和被检压力表（压力模块）清零；（6）关闭排气截止阀；（7）正程校验（检定），重复抬起下压手动压力泵压杆进行预压，每次抬起手动压力泵压杆后延时1秒后压下，反复几次，直至压力到达第一个检定点时关闭截止阀，顺时针旋转升降压手轮，精确调节到各个检定点；（8）回程校验（检定），逆时针旋转升降压手轮，精确调节各个检定点；（9）校验（检定）完成后，打开排气截止阀，打开截止阀，压力降至零点，卸下仪表，在压力输出接口处装上堵头（防止灰尘掉进）。

试压泵的工作原理试压泵是一种常用的工业设备，用于进行管道、容器等设备的试压工作。

它的工作原理可以简单概括为：通过电机驱动液体进入泵体，然后以一定的压力通过出口管道输出。

下面将详细解释试压泵的工作原理，包括泵的结构和工作流程。

一、泵的结构试压泵通常由以下几个主要部分组成：1.电机：用于驱动泵体工作的动力源。

2.泵体：包含液体进口和出口的部分，主要承担液体的吸入和排出任务。

3.叶轮：由电机驱动旋转的部件，产生泵体内的液体动力。

4.密封件：用于保持泵体内液体不泄漏的密封元件。

5.控制系统：用于控制电机运行，调节泵的压力和流量等参数。

二、工作流程试压泵的工作流程可以分为以下几个步骤：1.吸入过程：电机通过泵体内的叶轮驱动液体进入泵体，进入过程通常是通过一根吸入管完成。

在这一过程中，试压泵的叶轮通过吸力作用，将液体吸入泵体。

2.压力产生：吸入的液体在泵体中被叶轮加速旋转，形成高速液体流。

叶轮与泵体之间的空间被逐渐减小，使液体的动能转化为静能，从而发生压力升高。

叶轮的转速越高，液体的压力就越大。

3.加压过程：通过出口管道，压力产生的液体被输出到试压对象上，实现对试压对象进行加压。

输出液体的流量和压力可以通过调节泵的转速和叶轮的结构来控制。

4.完成试压：试压泵根据设定的压力和时间参数，持续将压力产生的液体输出到试压对象上，完成试压过程。

5.压力维持：在试压完成后，试压泵可以根据需要维持一定的压力，以确保试压对象的密封性能。

6.释放压力：试压完成后，可以通过泵体的排泄装置或者直接关闭进口阀门的方式，释放泵体内的液体压力。

三、工作原理解释试压泵工作的原理可以通过液体力学的基本原理来解释。

液体由于受到外力的作用，会产生压力，并将压力传递到周围的介质上。

试压泵正是利用了这一原理，通过电机驱动液体产生压力，并将压力传递给试压对象。

具体来说，当电机驱动叶轮旋转时，泵体内的液体被带动进入泵体。

液体在叶轮旋转的过程中，受到离心力的作用，从而加速流动。

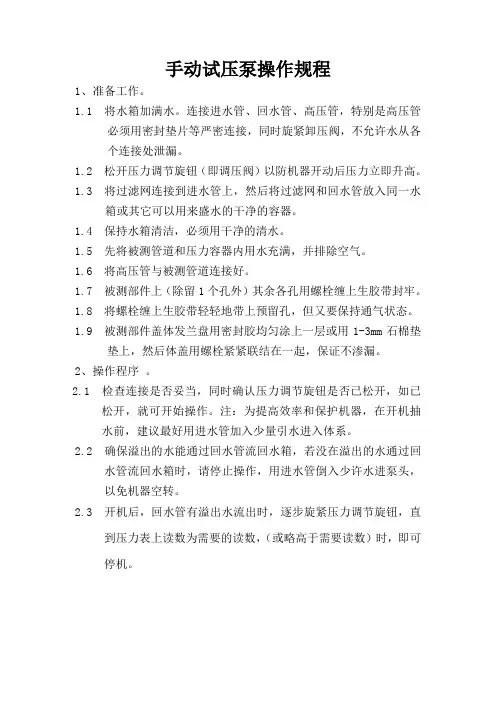

手动试压泵操作规程
1、准备工作。

1.1 将水箱加满水。

连接进水管、回水管、高压管，特别是高压管
必须用密封垫片等严密连接，同时旋紧卸压阀，不允许水从各
个连接处泄漏。

1.2 松开压力调节旋钮（即调压阀）以防机器开动后压力立即升高。

1.3 将过滤网连接到进水管上，然后将过滤网和回水管放入同一水
箱或其它可以用来盛水的干净的容器。

1.4 保持水箱清洁，必须用干净的清水。

1.5 先将被测管道和压力容器内用水充满，并排除空气。

1.6 将高压管与被测管道连接好。

1.7 被测部件上（除留1个孔外）其余各孔用螺栓缠上生胶带封牢。

1.8 将螺栓缠上生胶带轻轻地带上预留孔，但又要保持通气状态。

1.9 被测部件盖体发兰盘用密封胶均匀涂上一层或用1-3mm石棉垫
垫上，然后体盖用螺栓紧紧联结在一起，保证不渗漏。

2、操作程序。

2.1 检查连接是否妥当，同时确认压力调节旋钮是否已松开，如已
松开，就可开始操作。

注：为提高效率和保护机器，在开机抽水前，建议最好用进水管加入少量引水进入体系。

2.2 确保溢出的水能通过回水管流回水箱，若没在溢出的水通过回
水管流回水箱时，请停止操作，用进水管倒入少许水进泵头，
以免机器空转。

2.3 开机后，回水管有溢出水流出时，逐步旋紧压力调节旋钮，直
到压力表上读数为需要的读数，（或略高于需要读数）时，即可
停机。

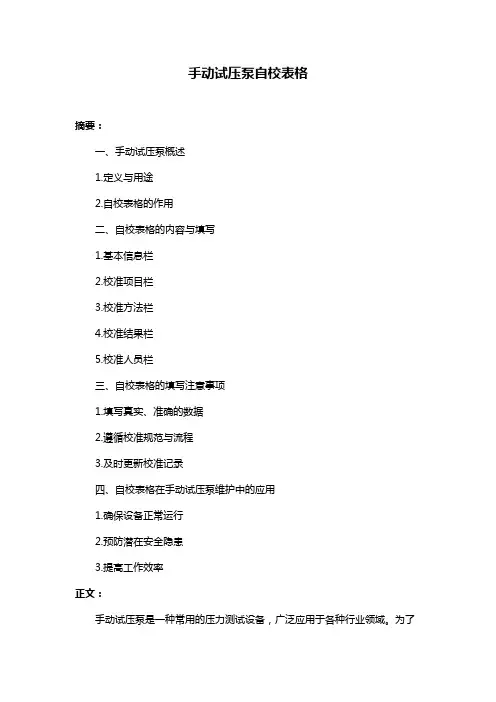

手动试压泵自校表格摘要：一、手动试压泵概述1.定义与用途2.自校表格的作用二、自校表格的内容与填写1.基本信息栏2.校准项目栏3.校准方法栏4.校准结果栏5.校准人员栏三、自校表格的填写注意事项1.填写真实、准确的数据2.遵循校准规范与流程3.及时更新校准记录四、自校表格在手动试压泵维护中的应用1.确保设备正常运行2.预防潜在安全隐患3.提高工作效率正文：手动试压泵是一种常用的压力测试设备，广泛应用于各种行业领域。

为了保证手动试压泵的准确性和可靠性，需要定期进行自校准，并填写相应的自校表格。

一、手动试压泵概述手动试压泵是一种通过人力操作，产生压力的设备。

它可以用于检测各种压力容器、管道、阀门等设备的密封性能，以确保设备在正常工作状态下不发生泄漏。

自校表格是记录手动试压泵自校准过程和结果的重要文件，对于设备的维护和管理具有重要意义。

二、自校表格的内容与填写手动试压泵自校表格主要包括五个部分：基本信息栏、校准项目栏、校准方法栏、校准结果栏和校准人员栏。

1.基本信息栏：包括设备名称、型号、编号、使用部门等信息。

这些信息是识别设备的重要依据，需要填写完整、准确。

2.校准项目栏：根据设备的性能指标和实际使用情况，列出本次校准需要检测的项目。

例如：最大压力、压力分辨率、泄漏率等。

3.校准方法栏：详细描述本次校准的具体操作步骤和方法，应与实际操作过程相符。

4.校准结果栏：记录校准过程中得到的数据，包括设备实际的性能指标和检测结果。

数据应真实、准确，并与校准方法栏相呼应。

5.校准人员栏：填写本次校准的操作人员及其相关资质。

确保校准过程由具备专业知识和技能的人员进行。

三、自校表格的填写注意事项在填写自校表格时，应注意以下几点：1.填写真实、准确的数据。

自校表格是记录设备性能和校准过程的重要文件，数据的真实性和准确性对于设备的维护和管理具有重要意义。

2.遵循校准规范与流程。

在校准过程中，应严格按照相关规范和流程操作，确保校准结果的准确性和可靠性。

房车手动液压泵工作原理
房车手动液压泵工作原理:
房车手动液压泵是一种通过人工操作产生液压能力的装置。

其工作原理主要包括以下几个步骤：
1. 油箱供液：液压泵内部设有一个油箱，油箱内充满了液压油。

当需要启动手动液压泵时，会通过一个进油孔将油液从油箱中引入液压泵内部。

2. 液压泵操作杆：液压泵上配有一个操作杆，通过手动操作杆的上下运动，引导液压泵内部的工作部件运动。

3. 活塞工作原理：液压泵内部的工作部件主要是一个或多个活塞。

当操作杆向下运动时，会使活塞向上运动，并将液压油从进油孔通过一个出油口压入液压系统中。

4. 管路连接：液压泵与液压系统之间通过管道连接，形成一个闭合的液压回路。

当液压泵输出的液压油进入液压系统后，可以驱动液压缸、液压马达等执行元件工作。

5. 压力调节：为了保证液压系统的正常工作，液压泵内部通常设置有一个压力调节装置，用于调节和控制输出液压油的压力。

当压力达到预设值时，压力调节装置会自动关闭进油口，确保系统压力的稳定。

总结：房车手动液压泵通过人工操作，利用活塞的上下运动将液压油送入液压系统，从而实现对液压系统的驱动和控制。

手动双缸系列试压泵型号及使用方法一、手动双缸系列试压泵概述：手动双缸系列试压泵是专供各类压力容器、管道、阀门、蒸汽锅炉等作压力强度试验的设备，试压用介质为水或粘度与水相近的油品，其温度为5-50℃（忌油容器禁用油品介质）。

二、手动双缸系列试压泵使用方法：1、打开包装盒，拧下盖板上螺栓，取出水箱内物件，把盖板翻180度（缸体向上），阀座底部拧上吸水管，然后用螺栓把盖板固定在水箱上，按上手柄，即是一台完整的手动试压泵。

2、使用前，用介质把水箱灌满（禁止使用含有泥沙等杂物的不清洁介质），拧紧压力开关。

3、扳动手柄，柱塞在运动中无阻滞现象，使介质从工作接管流出，然后把接管接通被试容器，使被试容器均充满介质，即可使用。

（被试容器内不存在空气）4、禁止超过本泵规定的额定压力进行试验。

5、施力要平稳、不可敲击。

三、手动双缸系列试压泵维修和保养：1、泵和水箱内的介质保持清洁，不允许有污物和其它杂物。

2、压力表在使用时应避免振动，小心轻放。

3、长期停止工作的泵，在停用前应把介质排净，未涂漆的外露表面应涂上机油。

泵内应加入防锈油或机油，试压忌油容器的试压泵则严禁使用机油或防锈油维护保养，应采取其它．防腐措施。

三、手动双缸系列试压泵维修方法：1．试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50℃清水、乳化液或运动粘度<45mm2/s的油器。

禁止使用有泥沙及其它污杂物的不清洁水。

2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。

3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。

4．在试压过程中若发现有任何细微的渗水现象，应立即停止工作进行检查和修理，严禁在渗水情况下继续加大压力。

5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。

6．试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。

∙介：介绍了深井手动泵的基本结构、工作原理、性能以及地面工程，旨在向广大农村适宜地区推广这种经济、适用的取水设备，作为解决当地农村饮水困难的一种补充工程形式。

∙关键字：手动泵，农村饮水，供水保证率[1][2]在中国/联合国儿童基金会1996～2000年的周期合作方案中，水利部与联合国儿基会合作，在我国贫困边远地区实施推广了以深井手动泵为主的低造价农村供水技术。

深井手动泵是在联合国儿基会无偿援助技术的基础上，结合我国实际情况，由国内外专家共同研制设计的深井提水机具。

与我国农村广泛使用的传统手压泵不同，它是依靠提程工作的深井手动活塞泵。

这种泵投资少、运行费用低，供水保证率高、操作方便、维修简单，密封性好、不易污染，坚固可靠、使用寿命长。

该泵的设计供水能力为1.08 t/h，提程为7～40 m，最大可达70 m。

可供农村约200人使用。

适用于居住分散、缺油少电，具备适宜水文地质条件的农村地区。

1深井手动泵的基本结构深井手动泵由泵头、输水管和泵缸三部分组成。

其基本结构及装配如图1和图2所示。

泵头由手柄、链条、支架和支腿等组成。

泵头是深井手动泵的动力传动部分。

使用时，人操作手柄经拉杆拉动活塞，使活塞上下运动，将水沿输水管提升至地面以上。

泵头的全部零件均由钢材制成，表面采用镀锌作防腐处理。

输水管由拉杆、管道和管接头组成，拉杆和输水管的数量由井中的水位确定。

泵缸是深井手动泵抽水的关键部件。

由活塞杆、顶帽、泵缸、活塞箍、黄铜衬套、检查阀及底帽等组成。

泵缸安排在输水管的最下端，潜入水面0.5 m以下～井底1 m以上的范围内。

图1深井手动泵结构图1-泵头2-井台3-井4-输水管5-泵缸图2泵头和输水管装配结构图1-手柄2-轴承座3-链条4-水箱5-支架6-支腿7-拉杆8-输水管9-管接头10-出水管11-螺栓12-泵头前盖2深井手动泵的工作原理深井手动泵的提水过程及工作原理如下：人操作手柄时，通过活塞杆1带动活塞箍5和泵塞8在泵缸4内作上下往复运动，参见图3。

手动试压泵操作规程手动试压泵是一种用于测试管道、容器等设备是否具有耐压能力的工具。

下面是手动试压泵的操作规程。

一、操作前准备：1. 检查试压泵的外观是否完好，有无磕碰或损坏的情况。

2. 检查试压泵的配件和连接管道是否完整，并确保连接紧固。

3. 查看试压泵的压力表，确保表盘清晰可读并无损坏。

4. 检查试压泵的背压阀，确保其正常工作并没有堵塞。

5. 检查试压泵的泄压阀，确保其正常工作并没有堵塞。

6. 确认试压泵的密封垫圈是否完好，密封性良好。

7. 准备好所需的试压工具和设备，如管道接头、试压标志等。

二、操作步骤：1. 保护措施：在操作试压泵之前，应戴上防护手套和护目镜，以确保人员的安全。

2. 打开背压阀：将背压阀转到打开位置，以确保试压泵可以正常工作。

3. 连接管道：将试压泵与待测试的管道通过合适的接头连接起来，并确保连接紧固。

4. 准备压力表：检查压力表的读数是否为零，并确保表盘清晰可读。

5. 开始试压：慢慢转动试压泵的手柄，逐渐增加压力。

同时关注压力表的读数，确保压力逐渐升高。

6. 压力维持：当压力达到设定值后，保持手柄稳定，使压力保持在该设定值上。

7. 观察压力泄漏：保持压力维持一段时间后，观察压力表的读数是否下降。

如有明显下降，则表示存在泄漏。

8. 检查泄压阀：当试压完成后，转动泄压阀，缓慢释放压力，并观察压力表的读数是否恢复到零。

9. 解除连接：试压完成后，拆下试压泵与管道之间的接头，关闭背压阀，拆除连接管道。

10. 清洁保养：将试压泵清洗干净，确保其表面干燥，并存放在干燥通风的地方。

三、注意事项：1. 在进行试压之前，应确保所需测试的管道或设备已经彻底排空，以避免发生意外。

2. 在试压过程中，应留意压力表的读数，以免超过其额定范围，造成损坏或危险。

3. 注意观察试压泵和配件的工作状态，如发现异常情况，应及时停止试压并进行维修。

4. 在操作试压泵时，要保持手柄稳定，以防止纵向和横向的滑动或突然的力量释放。

手动打压台说明书
一、使用方法：
1、手动打压台为提高试压效率、可先将被试压的管道或容器
先注满水，再接试压泵的出水管。

2、手动打压台在试压过程中，若发现水中有多量空气可拧开
放水阀，把空气放掉。

3、手动打压台在试压过程中若发现有任何细微的渗水现象，
应立即停止工作进行检查和修理，严禁在渗水情况下继续加大压力。

4、手动打压台试压完毕后，先松开放水阀，压力下降，以免
压力表损坏。

5、手动打压台试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。

二、工作原理：
手动打压台将柱塞通过手柄上提时，使泵体内产生真空。

手动打压台进水阀开启清水径进水滤网、进水管进入泵体。

手柄施力下压时进水阀关闭，出水阀顶开，输出压力水，并进入被测器件。

如此往复进行工作，实现额定压力的试压。

手动打压台手动管道打压泵是由泵体、柱塞、密封圈、控制阀、压力表、水箱等组成的。

手摇抽水泵原理
手摇抽水泵是一种常见的水泵，它通过人工手动操作来实现水的抽取。

它的原
理非常简单，但却非常实用，特别适合于一些没有电力供应的地区或临时使用的场合。

下面我们来详细了解一下手摇抽水泵的原理。

首先，手摇抽水泵的核心部件是活塞。

活塞是由一个密封良好的圆柱体和一个
与之配套的活塞头组成的。

在活塞的上部有一个手柄，通过手柄的上下运动来驱动活塞的运动。

当手柄向下推动时，活塞也随之向下移动，当手柄向上拉动时，活塞也向上移动。

其次，手摇抽水泵的工作原理是利用活塞的上下运动来改变泵体内部的压力，
从而实现水的抽取。

当手柄向下推动时，活塞向下移动，泵体内部的压力增大，此时泵体下部的进水阀关闭，同时泵体上部的出水阀打开，水被抽入泵体。

当手柄向上拉动时，活塞向上移动，泵体内部的压力减小，此时泵体下部的进水阀打开，同时泵体上部的出水阀关闭，水被推出泵体。

最后，手摇抽水泵的原理实际上就是利用了活塞的运动来改变泵体内部的压力，从而实现水的抽取和推出。

这种原理非常简单，但却非常有效。

手摇抽水泵不需要外部动力，只需要人工操作，因此在一些没有电力供应的地区或临时使用的场合非常实用。

总的来说，手摇抽水泵的原理是利用活塞的上下运动来改变泵体内部的压力，
从而实现水的抽取和推出。

它的原理非常简单，但却非常实用，特别适合于一些没有电力供应的地区或临时使用的场合。

希望通过本文的介绍，能够让大家对手摇抽水泵的原理有一个更加深入的了解。
