自动化仪表试题题库 重点难点

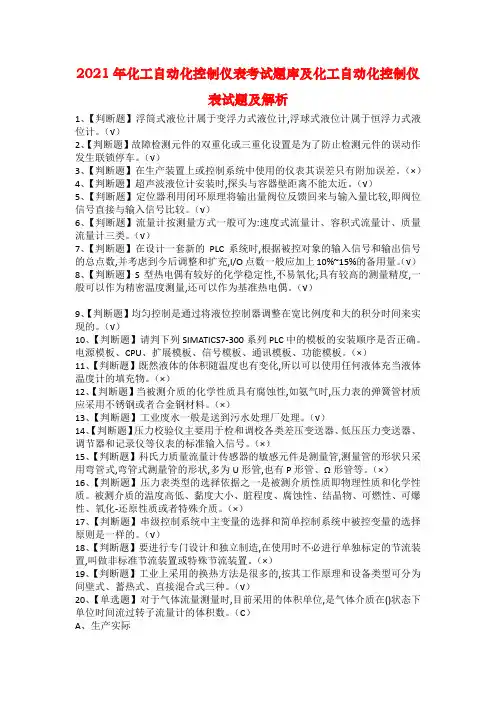

2021年化工自动化控制仪表考试题库及化工自动化控制仪表试题及解析1、【判断题】浮筒式液位计属于变浮力式液位计,浮球式液位计属于恒浮力式液位计。

（√）2、【判断题】故障检测元件的双重化或三重化设置是为了防止检测元件的误动作发生联锁停车。

（√）3、【判断题】在生产装置上或控制系统中使用的仪表其误差只有附加误差。

（×）4、【判断题】超声波液位计安装时,探头与容器壁距离不能太近。

（√）5、【判断题】定位器利用闭环原理将输出量阀位反馈回来与输入量比较,即阀位信号直接与输入信号比较。

（√）6、【判断题】流量计按测量方式一般可为:速度式流量计、容积式流量计、质量流量计三类。

（√）7、【判断题】在设计一套新的PLC系统时,根据被控对象的输入信号和输出信号（√）的总点数,并考虑到今后调整和扩充,I/O点数一般应加上10%~15%的备用量。

8、【判断题】S型热电偶有较好的化学稳定性,不易氧化;具有较高的测量精度,一般可以作为精密温度测量,还可以作为基准热电偶。

（√）9、【判断题】均匀控制是通过将液位控制器调整在宽比例度和大的积分时间来实现的。

（√）10、【判断题】请判下列SIMATICS7-300系列PLC中的模板的安装顺序是否正确。

电源模板、CPU、扩展模板、信号模板、通讯模板、功能模板。

（×）11、【判断题】既然液体的体积随温度也有变化,所以可以使用任何液体充当液体温度计的填充物。

（×）12、【判断题】当被测介质的化学性质具有腐蚀性,如氨气时,压力表的弹簧管材质应采用不锈钢或者合金钢材料。

（×）13、【判断题】工业废水一般是送到污水处理厂处理。

（√）14、【判断题】压力校验仪主要用于检和调校各类差压变送器、低压压力变送器、调节器和记录仪等仪表的标准输入信号。

（×）15、【判断题】科氏力质量流量计传感器的敏感元件是测量管,测量管的形状只采用弯管式,弯管式测量管的形状,多为U形管,也有P形管、Ω形管等。

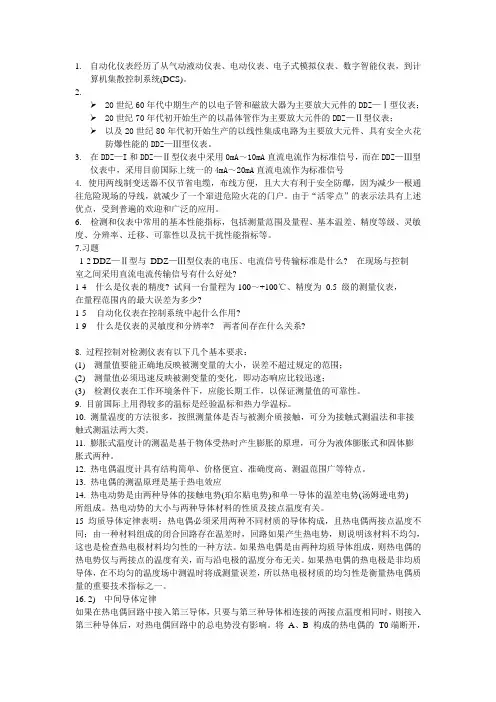

1.自动化仪表经历了从气动液动仪表、电动仪表、电子式模拟仪表、数字智能仪表，到计算机集散控制系统(DCS)。

2.20世纪60年代中期生产的以电子管和磁放大器为主要放大元件的DDZ—Ⅰ型仪表；20世纪70年代初开始生产的以晶体管作为主要放大元件的DDZ—Ⅱ型仪表；以及20世纪80年代初开始生产的以线性集成电路为主要放大元件、具有安全火花防爆性能的DDZ—Ⅲ型仪表。

3.在DDZ—I和DDZ—Ⅱ型仪表中采用0mA～10mA直流电流作为标准信号，而在DDZ—Ⅲ型仪表中，采用目前国际上统一的4mA～20mA直流电流作为标准信号4. 使用两线制变送器不仅节省电缆，布线方便，且大大有利于安全防爆，因为减少一根通往危险现场的导线，就减少了一个窜进危险火花的门户。

由于“活零点”的表示法具有上述优点，受到普遍的欢迎和广泛的应用。

6. 检测和仪表中常用的基本性能指标，包括测量范围及量程、基本温差、精度等级、灵敏度、分辨率、迁移、可靠性以及抗干扰性能指标等。

7.习题1-2 DDZ—Ⅱ型与DDZ—Ⅲ型仪表的电压、电流信号传输标准是什么? 在现场与控制室之间采用直流电流传输信号有什么好处?1-4 什么是仪表的精度? 试问一台量程为-100～+100℃、精度为0.5 级的测量仪表，在量程范围内的最大误差为多少?1-5自动化仪表在控制系统中起什么作用?1-9什么是仪表的灵敏度和分辨率? 两者间存在什么关系?8. 过程控制对检测仪表有以下几个基本要求：(1) 测量值要能正确地反映被测变量的大小，误差不超过规定的范围；(2) 测量值必须迅速反映被测变量的变化，即动态响应比较迅速；(3) 检测仪表在工作环境条件下，应能长期工作，以保证测量值的可靠性。

9. 目前国际上用得较多的温标是经验温标和热力学温标。

10. 测量温度的方法很多，按照测量体是否与被测介质接触，可分为接触式测温法和非接触式测温法两大类。

11. 膨胀式温度计的测温是基于物体受热时产生膨胀的原理，可分为液体膨胀式和固体膨胀式两种。

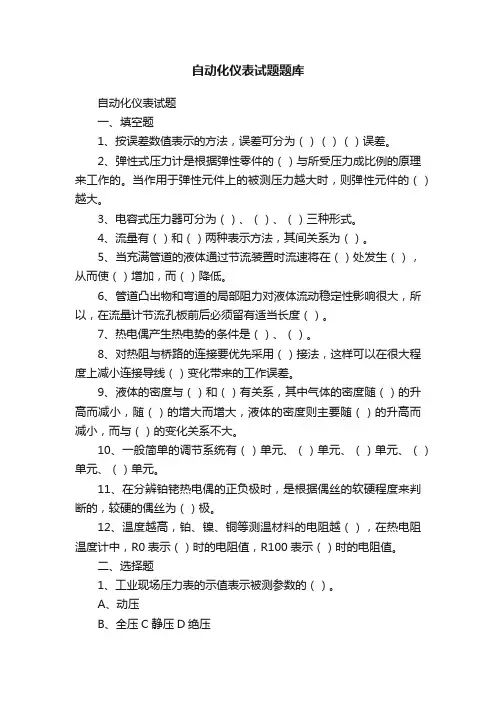

自动化仪表试题题库自动化仪表试题一、填空题1、按误差数值表示的方法，误差可分为（）（）（）误差。

2、弹性式压力计是根据弹性零件的（）与所受压力成比例的原理来工作的。

当作用于弹性元件上的被测压力越大时，则弹性元件的（）越大。

3、电容式压力器可分为（）、（）、（）三种形式。

4、流量有（）和（）两种表示方法，其间关系为（）。

5、当充满管道的液体通过节流装置时流速将在（）处发生（），从而使（）增加，而（）降低。

6、管道凸出物和弯道的局部阻力对液体流动稳定性影响很大，所以，在流量计节流孔板前后必须留有适当长度（）。

7、热电偶产生热电势的条件是（）、（）。

8、对热阻与桥路的连接要优先采用（）接法，这样可以在很大程度上减小连接导线（）变化带来的工作误差。

9、液体的密度与（）和（）有关系，其中气体的密度随（）的升高而减小，随（）的增大而增大，液体的密度则主要随（）的升高而减小，而与（）的变化关系不大。

10、一般简单的调节系统有（）单元、（）单元、（）单元、（）单元、（）单元。

11、在分辨铂铑热电偶的正负极时，是根据偶丝的软硬程度来判断的，较硬的偶丝为（）极。

12、温度越高，铂、镍、铜等测温材料的电阻越（），在热电阻温度计中，R0表示（）时的电阻值，R100表示（）时的电阻值。

二、选择题1、工业现场压力表的示值表示被测参数的（）。

A、动压B、全压C静压D绝压2、在管道上安装孔板时，如果将方向装反将会造成（）。

A差压计倒指示B差压计指示变小C差压计指示变大D对差压计指示无影响3、用分度号为K的热电偶和与其匹配的补偿导线测量温度，但在接线中把补偿导线的极性接反了，则仪表指示为（）。

A偏大B偏小C不变D可能大也可能小4、用电子电位差计测热电偶温度，如果热端温度升高20℃，室温冷端下降20℃则仪表的指示（）A升高20℃B下降20℃C不变5、现有一台精度等级为0.5级的测量仪表，量程为0－10000℃，在正常情况下进行校验，最大绝对误差为60℃，求该仪表的最大引用误差为（）。

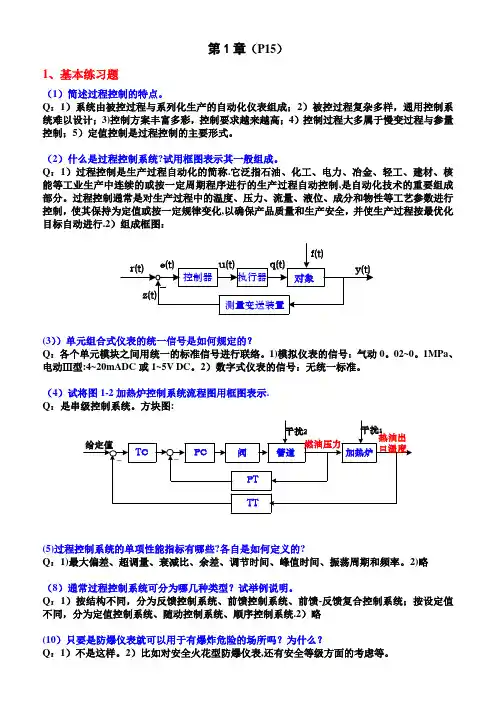

第1章（P15）1、基本练习题（1）简述过程控制的特点。

Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3)控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。

（2）什么是过程控制系统?试用框图表示其一般组成。

Q：1）过程控制是生产过程自动化的简称.它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制,是自动化技术的重要组成部分。

过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化,以确保产品质量和生产安全，并使生产过程按最优化目标自动进行.2）组成框图：(3））单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。

1)模拟仪表的信号：气动0。

02~0。

1MPa、电动Ⅲ型:4~20mADC或1~5V DC。

2）数字式仪表的信号：无统一标准。

（4）试将图1-2加热炉控制系统流程图用框图表示.Q：是串级控制系统。

方块图:(5)过程控制系统的单项性能指标有哪些?各自是如何定义的?Q：1)最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。

2)略（8）通常过程控制系统可分为哪几种类型？试举例说明。

Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统.2）略(10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。

2）比如对安全火花型防爆仪表,还有安全等级方面的考虑等。

（11）构成安全火花型防爆系统的仪表都是安全火花型的吗?为什么？Q:1）是.2）这是构成安全火花型防爆系统的一个条件。

2、综合练习题(1)简述图1—11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。

自动化仪表试题（试卷）自动化仪表试题一．填空：1．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。

2．热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。

3．分度号S、K、E三种热偶中，100℃时的电势分别为（0.645mv）、（4.095mv）、（6.317mv）。

4．用热偶测量温度时，其连接导线应该使用（补偿导线）。

5．补偿导线是热偶的延长，但必须考虑热偶冷端的（补偿）。

6．弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。

7．常用的弹性式压力表有（膜片）式、（波纹管式）和（弹簧管）式。

8．膜片式压力表主要由（测量系统）、（传动系统）、（指示系统）、（表壳接头）部分组成。

9．精密压力表精度等级较高，一般有（0.6）、（0.4）、（0.25）级。

10．电接点压力表在压力低于下限或压力高于上限时均可发出（报警信号）。

11．活塞式压力计一般分为单活塞、双活塞两种，其工作原理是（静压平衡）。

12．活塞式压力计上的砝码标的是（压力）。

13．气体压力变送器可分为两大类，分别是按（位移平衡）原理构成的压力变送器和按（力平衡）原理构成的压力变送器。

14．1千克力=（9.8）牛顿 1MPa=（106）Pa15．单位时间内流过的流体以体积表示的称为（体积流量），用（Q）表示。

16．气体的密度随（温度）升高而减小，随（压力）的增大而增大。

17．气动差压变送器一般都是基于（力矩平衡）原理工作的。

18．气动差压变送器在结构上由（测量）和（力-气转换）两部分组成。

19．差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。

20．玻璃液位计是根据（连通器）原理工作的。

21．静压式液位计是根据流体（静压）平衡原理工作的。

22．法兰式差压变送器的型号后面带"A"表示可进行（正）迁移，带"B"表示可进行（负）迁移。

自动化仪表试题及答案仪器仪表是自动化控制系统的重要组成部分，它在工业生产中起着至关重要的作用。

为了能够更好地应对各种自动化仪表的考试，下面将为大家提供一些试题及答案，希望对大家的学习和备考有所帮助。

试题一：1. 请简要说明仪表的分类及其特点。

2. 仪表的精度是指什么？如何表示和计算？3. 请列举并解释仪表常用的传感器类型。

4. 仪表的量程应该如何选择？答案一：1. 仪表按照测量的物理量可以分为电量仪表、力学量仪表、光学量仪表、热学量仪表等。

其特点是针对不同的物理量进行测量，并转换成电信号输出。

2. 仪表的精度是指仪表测量结果与被测量量真实值之间的偏离程度。

精度通常表示为一个偏差值以及一个百分比，例如±0.5%。

3. 传感器常用的类型有：温度传感器、压力传感器、流量传感器、液位传感器等。

温度传感器用于测量温度的变化，压力传感器用于测量介质的压力，流量传感器用于测量液体或气体的流量，液位传感器用于测量液体的高度等。

4. 选择仪表的量程应根据被测量物理量的变化范围来确定。

量程应该选择能够覆盖被测量物理量的最大值和最小值，同时要考虑到仪表的精度范围。

试题二：1. 请简要介绍PID控制器的工作原理。

2. 什么是调节阀？它的作用是什么？3. 请解释闭环控制系统和开环控制系统的区别。

4. 仪表使用过程中，如何提高其可靠性和稳定性？答案二：1. PID控制器是一种常用的闭环控制器，它通过根据当前误差、误差变化率和误差累积值来调节控制量，以实现对被控对象的控制。

其工作原理是通过不断调整控制量的大小来使误差趋近于零，从而稳定控制被控对象的状态。

2. 调节阀是一种用于调节流体介质流量的装置，它通过改变阀门的开度来控制流量的大小。

调节阀的作用是根据控制要求对流体进行调节和控制，以满足工艺流程的需求。

3. 闭环控制系统是指通过测量被控量的反馈信号，并与给定值进行比较，通过控制器调节控制量以使误差趋近于零的控制系统。

仪表自动化试题库（含答案）一、判断题（共100题，每题1分，共100分）1、双法兰液位计安装时要注意正负压室位置不要装错，正压室装在设备上面取压口，负压室装在设备下面取压口。

A、正确B、错误正确答案：B2、爆炸性环境是指在大气条件下，气体、蒸气、薄雾或粉尘可燃物质与空气形成混合物，点燃后，燃烧将传至全部未燃烧混合物的环境。

A、正确B、错误正确答案：A3、职业中毒是指在生产过程中使用的有毒物质或有毒产品，以及生产中产生的有毒废气、废液、废渣引起的中毒。

A、正确B、错误正确答案：A4、椭圆齿轮流量计的测量部分是由两个相互连接的椭圆形齿轮、轴和壳体构成。

齿轮与(二壳体之间形成测量室。

A、正确B、错误正确答案：B5、转子流量计制造厂为了便于成批生产，在进行刻度时，是根据使用单位的实际情况，用水或空气对仪表进行标定并给出线的。

A、正确B、错误正确答案：B6、波纹管式弹性元件是一种周围为波纹状的薄壁金属筒体，常用于中压的测量。

A、正确B、错误正确答案：B7、串级控制只用一个控制回路就可克服多个干扰；一种前馈作用只能克服一种干扰。

A、正确B、错误正确答案：A8、串级控制系统投运的最后一步是将副控制器切向自动。

A、正确B、错误正确答案：B9、单座调节阀在运行中易产生振荡的原因一定是弹簧刚度太小。

A、正确B、错误正确答案：B10、密封部位的结合面相对精致的密封称为动密封。

A、正确B、错误正确答案：B11、简单控制系统投运时调节阀投运有两种含义，一种是先人工操作旁路阀，然后过渡到调节阀，再手动到自动。

另一种是直接操作调节阀的手动－自动。

A、正确B、错误正确答案：A12、一般情况下，搅拌轴依靠减速箱内的一对轴承支撑，要求较高时，可考虑安装中间轴承或底轴承。

A、正确B、错误正确答案：A13、双金属温度计双金属片制成螺旋形是为了抗震性更好。

A、正确B、错误正确答案：A14、ESD系统的监视型输入／输出卡件可对现场回路的状态进行监视。

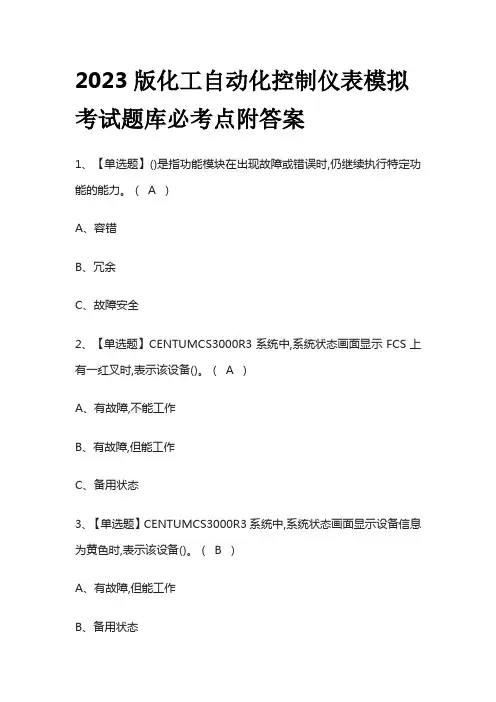

2023版化工自动化控制仪表模拟考试题库必考点附答案1、【单选题】()是指功能模块在出现故障或错误时,仍继续执行特定功能的能力。

（A ）A、容错B、冗余C、故障安全2、【单选题】CENTUMCS3000R3系统中,系统状态画面显示FCS上有一红叉时,表示该设备()。

（A ）A、有故障,不能工作B、有故障,但能工作C、备用状态3、【单选题】CENTUMCS3000R3系统中,系统状态画面显示设备信息为黄色时,表示该设备()。

（B ）A、有故障,但能工作B、备用状态C、有故障,不能工作4、【单选题】CENTUMCS3000系统中,PV是()。

（B ）A、给定值B、测量值C、输出值5、【单选题】MP10型手提式泡沫灭火器的灭火射程是()m。

（B ）A、4-6B、8-10C、6-86、【单选题】SCADA系统是基于计算机、通讯和()技术发展起来的一种数据采集与控制系统,是数字化应用的基础。

（B ）A、可视化B、控制C、检测7、【单选题】一个控制器在相同输入偏差的情况下,随着积分时间的增加,最大偏差()。

（B ）A、逐渐加大B、逐渐减小C、先增加,后减小8、【单选题】下列灭火器材中,不适用于电气灭火的是()。

（C ）A、二氧化碳B、干粉C、泡沫9、【单选题】下列热电偶中热电势最大,灵敏度最高的是()型热电偶。

（C ）A、KB、SC、E10、【单选题】下面关于串级控制回路方块图描述错误的是()。

（A ）A、两个控制阀B、一个变送器C、两个控制器11、【单选题】下面关于分程控制回路的描述中错误的是()。

（D ）A、一台控制器的输出可以同时控制两台甚至两台以上的控制阀B、控制器的输出信号被分割成若干个信号范围段C、输出信号的分段一般是由控制阀来实现的D、由每一段信号去控制一台控制阀12、【单选题】不属于有毒气体的是()。

（B ）A、氯气B、二氧化碳C、硫化氢13、【单选题】不能够进行反正装导向的调节阀有()。

（A ）A、笼式阀B、直通单座调节阀C、直通双座调节阀14、【单选题】不能用于擦洗设备的是()。

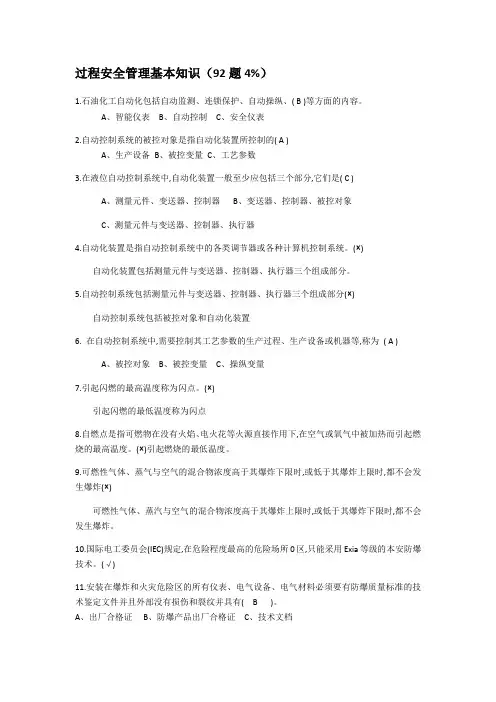

过程安全管理基本知识（92题4%）1.石油化工自动化包括自动监测、连锁保护、自动操纵、( B )等方面的内容。

A、智能仪表B、自动控制C、安全仪表2.自动控制系统的被控对象是指自动化装置所控制的( A )A、生产设备B、被控变量C、工艺参数3.在液位自动控制系统中,自动化装置一般至少应包括三个部分,它们是( C )A、测量元件、变送器、控制器B、变送器、控制器、被控对象C、测量元件与变送器、控制器、执行器4.自动化装置是指自动控制系统中的各类调节器或各种计算机控制系统。

(×)自动化装置包括测量元件与变送器、控制器、执行器三个组成部分。

5.自动控制系统包括测量元件与变送器、控制器、执行器三个组成部分(×)自动控制系统包括被控对象和自动化装置6. 在自动控制系统中,需要控制其工艺参数的生产过程、生产设备或机器等,称为( A )A、被控对象B、被控变量C、操纵变量7.引起闪燃的最高温度称为闪点。

(×)引起闪燃的最低温度称为闪点8.自燃点是指可燃物在没有火焰、电火花等火源直接作用下,在空气或氧气中被加热而引起燃烧的最高温度。

(×)引起燃烧的最低温度。

9.可燃性气体、蒸气与空气的混合物浓度高于其爆炸下限时,或低于其爆炸上限时,都不会发生爆炸(×)可燃性气体、蒸汽与空气的混合物浓度高于其爆炸上限时,或低于其爆炸下限时,都不会发生爆炸。

10.国际电工委员会(IEC)规定,在危险程度最高的危险场所0区,只能采用Exia等级的本安防爆技术。

(√)11.安装在爆炸和火灾危险区的所有仪表、电气设备、电气材料必须要有防爆质量标准的技术鉴定文件并且外部没有损伤和裂纹并具有( B )。

A、出厂合格证B、防爆产品出厂合格证C、技术文档12.安全火花型防爆仪表在本质上是安全的，因此称这类仪表为本质安全防爆仪表，简称( B )。

A隔爆仪表B、本安仪表C、无火花仪表13.按国家标准GB3836-2000，Ⅱ类防爆电气设备防爆根据( )划分为6个温度组别。

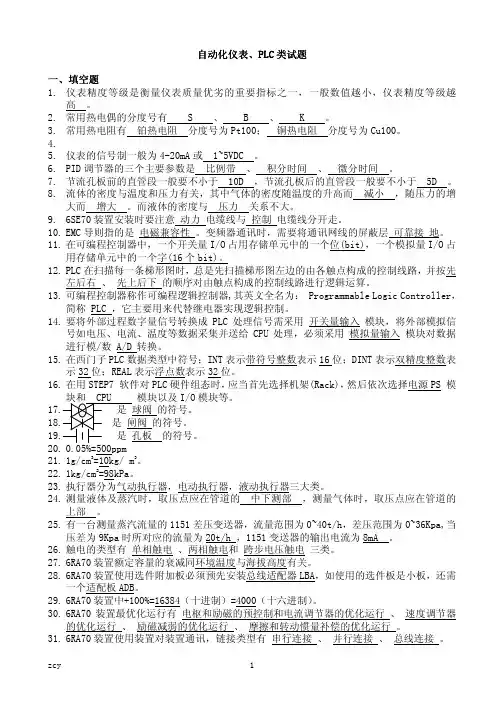

自动化仪表自动化仪表、、PLC 类试题类试题一、填空题填空题1. 仪表精度等级是衡量仪表质量优劣的重要指标之一，一般数值越小，仪表精度等级越 高 。

2. 常用热电偶的分度号有 S 、 B 、 K 。

3. 常用热电阻有 铂热电阻 分度号为Pt100； 铜热电阻 分度号为Cu100。

4.5. 仪表的信号制一般为4-20mA 或 1~5VDC 。

6. PID 调节器的三个主要参数是 比例带 、 积分时间 、 微分时间 。

7. 节流孔板前的直管段一般要不小于 10D ，节流孔板后的直管段一般要不小于 5D 。

8. 流体的密度与温度和压力有关，其中气体的密度随温度的升高而 减小 ，随压力的增大而 增大 。

而液体的密度与 压力 关系不大。

9. 6SE70装置安装时要注意 动力 电缆线与 控制 电缆线分开走。

10. EMC 导则指的是 电磁兼容性 。

变频器通讯时，需要将通讯网线的屏蔽层 可靠接 地。

11. 在可编程控制器中，一个开关量I/O 占用存储单元中的一个位(bit)，一个模拟量I/O 占用存储单元中的一个字(16个bit)。

12. PLC 在扫描每一条梯形图时，总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右 、 先上后下 的顺序对由触点构成的控制线路进行逻辑运算。

13. 可编程控制器称作可编程逻辑控制器,其英文全名为： Programmable Logic Controller，简称 PLC ，它主要用来代替继电器实现逻辑控制。

14. 要将外部过程数字量信号转换成PLC 处理信号需采用 开关量输入 模块，将外部模拟信号如电压、电流、温度等数据采集并送给CPU 处理，必须采用 模拟量输入 模块对数据进行模/数 A/D 转换。

15. 在西门子PLC 数据类型中符号：INT 表示带符号整数表示16位；DINT 表示双精度整数表示32位；REAL 表示浮点数表示32位。

16. 在用STEP7 软件对PLC 硬件组态时，应当首先选择机架(Rack)，然后依次选择电源PS 模I/O 模块等。

自动化仪表安装技术考试历年真题考点梳理含答案1.可燃气体检测器的安装位置应根据所测气体的（）确定。

2014.9A.数量B,流量C.体积D.密度【参考答案】D【解析】本题考查的是可燃气体检测器的安装位置。

可燃气体检测器和有毒气体检测器的安装位置应根据所检测气体的密度确定，其密度大于空气时，检测器应安装在距地面200S300mm处，其密度小于空气时，检测器应安装在泄漏区域的上方。

2.氧气管道上仪表取源部件的安装要求有（）。

2016.25A.取源部件的焊接部件应在管道预制时安装B.应脱脂合格后安装取源部件G不应在管道的焊缝上开孔安装D.在管道防腐完成后开孔安装E.取源部件与管道同时进行试压【参考答案】ABCE【解析】本题考查的是取源部件安装。

选项A是正确的，管道上的取源部件应在管道预制、安装时同时安装。

选项B是正确的，设计文件要求或规范规定脱脂的取源部件，应脱脂合格后安装。

选项C是正确的，安装取源部件时，不应在焊缝及其边缘上开孔及焊接。

选项D是错误的，在设备或管道上安装取源部件的开孔和焊接工作，必须在设备或管道的防腐、衬里和压力试验前进行。

3.关于自动化仪表系统中液压管道安装要求的说法，错误的是（）2017.8A.油压管道应平行敷设在高温设备和管道上方B.油压管道与热表面绝热层的距离应大于15OmmC.液压泵自然流动回流管的坡度不应小于1:10D.液压控制器与供液管连接时，应采用耐压挠性管【参考答案】A【解析】油压管道易燃易爆，不应平行敷设在高温设备和管道上方，A错。

4.自动化仪表线路敷设完毕后，应测量电缆电线的（）。

2012.9A.绝缘电阻B.额定电流G击穿电压D.线路电阻【参考答案】A【解析】本题考查的是自动化仪表线路安装要求。

线路敷设完毕，应进行校线和标号，并测量电缆电线的绝缘电阻。

在线路终端处,应加标志牌。

地下埋设的线路,应有明显标志。

5.下列不同材质的仪表管道，用管道外径的总数表示其最小允许弯曲半径，倍数从大到小依次为（）。

2023年化工自动化控制仪表参考题库含答案（图片大小可自由调整）第1卷一.全能考点(共50题)1.【单选题】下面是关于负压(真空度)的表达式,其中正确的表达式是()。

A、P负=P大-P绝。

B、P负=P表+P大C、P负=P绝-P表2.【判断题】变浮力式液位计主要是沉筒式液位计,在结构上,有位移平衡式、力平衡式和带差动变压器的沉筒液面计三种类型。

3.【判断题】在安全事故发生后,负有报告职责的人员不报或者谎报事故情况,贻误事故抢救,情节严重的,处3年以下有期徒刑或者拘役。

4.【判断题】流体在管道中的流速越快,流体对管壁的压强越小。

5.【判断题】（）压力管道与安全阀（爆破片装置）之间一般不宜设置切断阀。

6.【多选题】对于立杆纵、横间距为0.6×0.6m~0.9×0.9m的扣件式高大模板支架，当楼盖为主次梁框架结构型式时，应设“加强型”剪刀撑，并应满足（）等要求。

A、架体外侧周边及内部纵横向每隔5跨，应由底至顶设置连续式竖向剪刀撑B、在竖向连续式剪刀撑顶部交点平面应设置连续水平剪刀撑C、在扫地杆部位设置水平剪刀撑D、水平剪刀撑至架体底平面距离与水平剪刀撑间距不应超过8mE、水平剪刀撑的宽度应为3~5m7.【单选题】调节阀输入信号由100/%增大到120%时,阀杆所走的行程与额定行程之比是()。

A、调节阀的基本误差B、调节阀回差C、额定行程偏差8.【判断题】钢丝绳的表面钢丝直径磨损量到40%，不必报废，可照常使用。

（）9.【单选题】按启闭元件的驱动方式,蒸汽疏水阀分为:机械型、热静力型、热动力型。

A、是B、否如测量范围变为-300~-100KPa,仪表量程不变。

则迁移比()%。

A、0B、150C、5011.【单选题】用来测量导轨在垂直平面内直线度误差的水平仪，其量程最大的是()。

A、框式水平仪B、条形水平仪C、光学合像水平仪D、合像水平仪12.【单选题】塑料安全帽的使用期限不应超过（）。

自动化仪表试题大全【附答案】要点自动化仪表试题大全【附答案】一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

3、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

4、在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

5、系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。

6、调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R 表示7、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）8、锅炉汽包液位一般用（给水流量）、（蒸汽流量）、（汽包液位）组成三冲量液位控制系统。

9、反馈分为（正）反馈和（负）反馈。

10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。

11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。

12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。

13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。

14、数字电路中的基本逻辑关系有（与）（或）（非）三种。

15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。

16测量一个电路的电流，电流表必须和这个电路（串联）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小17、屏蔽分为（磁场屏蔽）和（电场屏蔽）两种。

18、控制方式一般分为（手动）和（自动）两大类，如果纠正系统的偏差是由人直接操作，这种回路称为（手动控制系统）；如果系统具有反馈通道组成的闭环回路并能自动纠正偏差，这种系统称为（自动控制系统）。

19、单位时间内流过管道截面的流体数量，称为（流量）；流量分为（瞬时流量）和（累积流量）又可分为（体积流量）和（质量流量）。

一、填空题1、我国生产的电动单元组合仪表，到目前为止已有了三代产品，它们分别DDZ-I 型仪表、DDZ-II型仪表和DDZ-III 型仪表。

2、根据测温仪表的工程应用与选型原则，仪表测温范围应大于工艺要求的实际测温范围。

3、在仪表面板上标有其含含义是精度等级为1.5级。

4、根据测温仪表的工程应用与选型原则，热电偶为首选测温元件，当实际温度<500C时，宜采用热电阻测温；5、在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。

6、热电偶产生热电势的条件是两热电极材料相异、两接点温度相异。

7、调节器中最简单的一种是两位式调节器，其输出仅根据偏差信号的正负，取0或100％两种输出状态中的一种。

8、DDZ-III电路是一种全刻度指示调节器，面板上装有两个指示表头：其中一个双针表头同时指示测量信号和给定信号，另一个表头指示输出电流值。

9、理想（固有）流量特性有三种典型的流量特性是直线特性、对数特性、快开特性。

10、本安系统:在规定条件下，正常和特定故障下产生的电火花均不会产生点燃规定爆炸混合物的能量。

11、防爆栅：又称安全保持器，是一种对送往现场的电压和电流进行严格限制的单元，可保证各种状态下进入现场的电功率在安全的范围之内，因而是组成安全火花系统必不可少的环节。

12、执行器根据其结构，一般由执行机构和调节机构两部分组成；执行器按其使用能源形式可分为气动、电动、液动三大类。

目前使用的气动执行机构主要有薄膜式和活塞式两大类。

二、选择题1、测温范围在1000度左右时，最适宜选用的温度计是（B ）。

A.光学高温计；B.铂铑10－铂热电偶；C.镍铬－镍硅热电偶；D.铂铑30－铂铑6热电偶2、热电偶的测温原理基于（ D ）。

A.热阻效应；B.热磁效应；C.热压效应；D.热电效应3、热电偶输出电压与（ C ）有关。

A．热电偶两端温度 B.热电偶热端温度 C.热电偶两端温度和电极材料D.热电偶两端温度、电极材料及长度4、 Pt100在0℃时的电阻值为（ D ）。

2021年化工自动化控制仪表考试资料及化工自动化控制仪表考试技巧1、【单项选择题】一般来说,模拟信号的屏蔽层应()。

（ B ）A、两端接地B、单端接地C、接地浮空2、【单项选择题】下面关于调节阀直线特性的叙述,不正确的是()。

（ B ）A、相对流量Q/Qmax与相对行程ι/L成正比B、相对流量Q/Qmax与相对行程ι/L成对数关系C、调节阀的放大系数为一常数3、【单项选择题】CENTUMCS3000系统的现场控制单元FCU中,处理器卡执行控制计算并监视CPU及供电单元,其上的状态指示灯COPY在()情况下会亮。

（ C ）A、备用时B、软硬件都正常时C、复制数据时4、【单项选择题】电磁流量计是用来测量管道中具有一定()性的液体或液固混合介质的体积流量。

（ A ）A、导电B、导热C、导磁5、【单项选择题】在潮湿的容器内作业的安全电压是()v。

（ C ）A、36B、24C、126、【单项选择题】对于PLC的接地系统,其接地电阻应小于()Ω。

（ B ）A、6B、10C、87、【单项选择题】节流装置是差压式流量计的流量检测元件,节流装置包括节流元件和()。

（ B ）A、取压管线B、取压装置C、孔板8、【单项选择题】弹簧式压力计在使用时,最大工作压力不应超过量程的()。

（ A ）A、2/3B、3/4C、1/29、【单项选择题】离心泵的轴温情况应()检查。

（ B ）A、每天进行B、每次巡检进行C、每班进行10、【单项选择题】CENTUMCS3000系统中,实时控制总线Vnet的传输速度是()。

（ C ）A、100MbpsB、128MbpsC、10Mbps11、【单项选择题】CENTUMCS3000R3系统中,现场控制站FCS中处理器卡上的指示灯()绿色时表示系统软硬件均正常。

（ A ）A、RDYB、HRDYC、CTRL12、【单项选择题】下列()可能导致联锁系统产生误动作。

（ C ）A、“三取二”检测回路中一检测元件故障B、联锁切除C、电磁阀故障13、【单项选择题】椭圆齿轮流量计用于测量各种流体、特别适用于测量()流体的流量。
