什么是AFC(AFT)电路？AFC(或AFT)是“自动频率控制”(或“自动频率调整”)的英文缩写。
AFC电路在电子设备中被广泛用作重要稳频或锁相的电路中。
这个电路功能有二：一是对接收信号频率的跟踪与锁定;二是相位的跟踪与锁定。
彩电中高频调谐器的本振电路就利用了AFC的频率跟踪特性，电路结构见图l。
外来的高频电视信号与高频头本振电路送出的振荡信号.在混频器中差频，得到38MHz的图像中频信号，再送入中放电路。
若混频器输出的图像中频信号频率偏离38MHz，鉴频器将能检测其变化，并转换成对应的直流电压Uafc去微调本振频率。
这个直流电压就是AFC电压，用以保证混频器输出的中频信号频率始终为38MHz。
值得一提的是：现在新型彩电的高频头已取消了AFC端子，由鉴频器输出的AFC控制电压，将送至CPU的AFC输入端子。
然后控制CPU输出的VT调谐电压，使高频头输出的中频信号频率被锁定在38MHz。
彩电行电路中，也利用了AFC的频率与相位跟踪特性。
行AFC电路结构见图2。
若行振荡器输出的行频为15625Hz，经行输出变压器反馈的行逆程脉冲与行同步信号，在鉴相器内进行比较，输出的相位控制电压将为零。
若行振荡器输出的行频或相位发生偏离，则反馈回鉴相器的行逆程脉冲与输入鉴相器的行同步信号经比较后，就会有一误差电压输出。
这个电压称为行AFC电压，用来纠正行振荡器输出的频率及相位。
需补充的是，现在彩电的行AFC功能一般在视频IC内部完成(如TDA8362)，并有AFC1与AFC2两部分。
其中AFC1环路功能是将行同步信号与行振荡信号进行频率和相位比较，并能输出与相位差成正比的误差电流去控制行振荡器的频率与相位。
同步后的行频信号再加至AFC2环路，与输入的行逆程脉冲信号进行相位比较，以保证图像在屏幕上的居中位置。
参考：两句话，在电视机中AFT自动频率微调，控制调谐的由于不能克服的原因导致频率微小的偏移，AFT能自动矫正过来当AFT不能矫正时，就是我们说的跑台了AFC自动频率控制，用于控制行同步范围、行相位的AGC自动增益控制，控制电压信号的增益不要过大失真APC自动色相控制，控制解码电路识别逐行倒相ABL自动亮度束流控制，束流变化自动控制亮度或对比度的变化在电子设备中，为了提高电路的性能指标，广泛采用各种类型的控制电路，这些控制电路都是利用负反馈的原理实现对自身的调节与控制，因此统称为反馈控制电路。
频率范围为1KHZ~100KHZ的自动跟踪90度相位移相
器
电路的功能
移相电路的种类很多，在低频范围内，可使用由OP放大器和电容、电阻（CR）构成的移相器。
为了移相90度，必须建立W=1/CR的关系，输入频率改变时，相移量也与之成比例地变化。
这种移相器只能在频率固定的条件下使用。
本电路可以自动跟踪输入频率，在一定频率范围内可获得90度的固定相移量。
若用改变量程的办法，可在更大的频率范围内使用。
电路工作原理
OP放大器A1是单纯的缓冲放大器，输入信号电平在1V以下时，A1可将其放大到数伏。
A2是由OP放大器组成的具有固定增益的移相电路，输出幅度与输入频率无关，因为它只改变相位，所以也称作全通滤波器。
要得到90度相们差，必须使RO=1/2πF.C。
本电路采用了伺服电路对RO进行控制。
在进行90度相位检测时，同步检波电路的输出EO=E.COSφ，即与输入信号振荡大小无关，只要φ=90度，输出就等于零。
同步检波电路种类很多，本电路采用了模拟乘法器ICL8013，也可用AD532 等，把移相器A2的输入和输出分别加到X和Y上。
如果输入信号的电平低，检波效率就会降低，应予注意。
积分器A4是伺服电路，加了零输入反馈。
积分输出为负电压，须用PNP晶体管TT1进行功率放大，以增强电流。
设计要点
作为可变电阻元件使用的光电耦合器，中心电阻值根据数据表取RO=10K，。
1.叉积自动频率跟踪环( C P AF C) 提出了改进,
2.低信噪比、多普勒频移为300k H z 、频率一次变化率为30k Hz/s 频率二次变化率为3000 Hz/s
整体的环路结构如图 1 所示。
输入信号与数控振荡器混频后, 产生的信号首先要进行多采样抽取, 因为输入信号的采样频率高达数十兆, 如此高的频率给后续的数据处理增加了负担, 因此在混频后要进行D 倍的频率抽取使频率降低到信号波特率相近的水平。
高动态时, 载波的频偏很大, 因此需要先对载波进行粗略捕获, 采用FFT 经过一次捕获便可将频偏从几百千赫兹减小到几百赫兹以内,然后再利用FLL 和PLL 来实现载波的频率跟踪和相位跟踪。
环路原理:
输入信号为中频采样信号:(t)Ad(t)cos(2t )n(t)i i s f πθ=++ f i 为输入信号频率; n ( t ) 为加性高斯白噪声。
数控振荡器的输出两路正交信号分别为: I(t)cos(2t )c c f πθ=+
Q(t)sin(2t )c c f πθ=+ 积分- 清除器之后的两路信号可分别表示为
1.锁频环
F L L 通常采用自动频率跟踪环(AFC) 来实现载波频率的跟踪
常用的消除符号模糊的CPAFC方法其误差函数如下所示:
可以看出其鉴频特性当不满足条件时, 估计误差会很大, 需要经过多次调整才能使频偏减小到一个很小的值
本文提出的改进算法
计算点积和叉积之间存在如下关系
2.锁相环鉴相算法为
理论仿真。
频率跟踪算法的实施步骤引言频率跟踪算法是一种用于跟踪信号中的频率变化的技术。
它在许多领域中得到广泛应用，包括无线通信、雷达系统、声音处理等。
本文将介绍频率跟踪算法的实施步骤，以帮助读者了解如何使用该算法来解决实际问题。
步骤一：获取输入信号频率跟踪算法的第一步是获取输入信号。
输入信号可以是任何连续时间的信号，例如音频信号或无线通信信号。
为了实施频率跟踪算法，我们需要将输入信号转换为数字形式，以便在计算机上进行处理。
这可以通过模数转换器（ADC）来完成。
步骤二：预处理信号在应用频率跟踪算法之前，通常需要对信号进行一些预处理。
预处理的目的是去除噪音、滤波和增强信号，以便更好地进行后续处理。
预处理的具体步骤取决于特定的应用场景和信号特性。
以下是一些可能的预处理步骤： - 去噪：使用滤波器或其他去噪技术来降低信号中的噪音水平。
- 滤波：使用数字滤波器来去除不感兴趣的频率成分，仅保留我们关心的频率范围。
- 增强：根据特定应用的要求，可能需要对信号进行增强，例如放大信号的幅度或调整动态范围。
步骤三：提取频率信息在预处理信号之后，下一步是从信号中提取频率信息。
频率跟踪算法的核心是根据信号的相位差来估计频率。
下面是一些常用的频率估计方法： - 基于相位差的频率估计算法：基于对信号相位差的测量来估计频率。
- 基于周期性特征的频率估计算法：根据信号的周期性特征来估计频率，例如自相关函数法和互相关函数法。
- 基于卷积的频率估计算法：使用卷积操作来估计频率。
选择合适的频率估计方法取决于应用的要求和信号的特性。
步骤四：跟踪频率变化频率跟踪算法的关键步骤是跟踪信号中的频率变化。
一般情况下，信号的频率是随时间变化的，因此需要使用适当的方法来跟踪频率的变化。
下面是一些常用的频率跟踪算法： - 直接频率锁定环（DLL）：使用反馈控制来迫使输出信号的频率与输入信号的频率保持一致。
- 周期估计器：通过估计信号的周期性特征来跟踪频率的变化。
一种频率跟踪交流采样方法引言随着电力系统的发展和智能电网的建设，对电网系统的频率稳定性和质量要求越来越高。
因此，频率监测与跟踪成为电力系统监控和调度的关键技术之一。
本文介绍了一种基于交流采样的频率跟踪方法，通过采集交流信号并进行处理，实时跟踪电力系统的频率变化，为电网运行提供了重要的指标。
方法描述该方法主要包括三个部分：交流信号采集、频率估计和频率跟踪。
具体步骤如下：1. 交流信号采集使用采样装置对电网中的交流信号进行采集。
采样装置通常由传感器、模数转换器和采集控制单元组成。
传感器负责实时采集电网中的交流信号，模数转换器将模拟信号转换为数字信号，采集控制单元对数字信号进行处理和存储。
2. 频率估计利用采集到的信号，对交流信号的周期进行估计，从而得到电网的频率。
常用的频率估计方法有周期计数法、相关法和功率谱法等。
具体选择哪种方法取决于实际应用场景和要求。
周期计数法是一种简单有效的方法，通过对采样信号的周期进行计数，得到电网的频率。
相关法是一种基于采样信号与参考信号之间的相关程度进行估计的方法，通过比较采样信号与参考信号的相位差来计算频率。
功率谱法是一种基于信号功率谱密度进行估计的方法，通过分析信号频谱特征来计算频率。
3. 频率跟踪频率跟踪是指通过不断地更新频率估计值来实现对电网频率的实时跟踪。
在实际应用中，频率可能会发生变化，因此需要实时更新估计值。
常用的频率跟踪方法有卡尔曼滤波、滤波器和锁相环等。
卡尔曼滤波是一种适用于线性系统的优秀滤波方法，可以实现对频率的精确估计。
滤波器也是一种常用的频率跟踪方法，可以实现对频率的平滑跟踪。
锁相环是一种通过不断调整相位来实现频率跟踪的方法，精度相对较低，但响应速度较快。
结论通过交流采样方法，可以实现对电力系统频率的实时跟踪。
该方法利用采样装置对电网中的交流信号进行采集，并通过频率估计和频率跟踪算法来计算和更新频率估计值。
这种方法具有实时性强、准确性高和易于实现等优点，可以有效地解决电力系统频率监测和调度的需求。

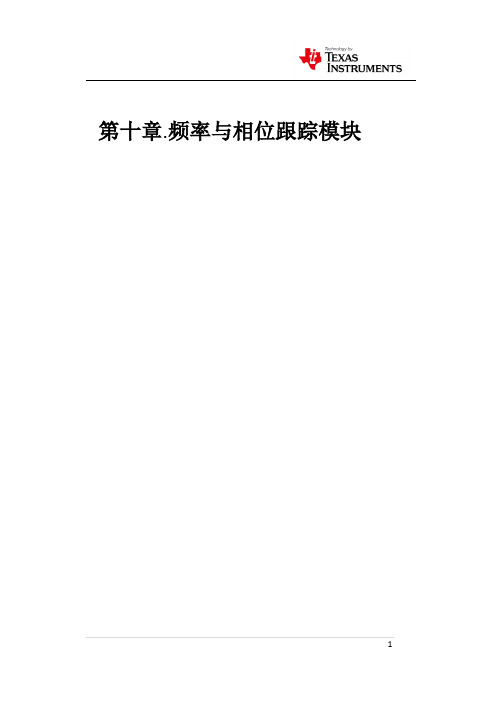

第十章.频率与相位跟踪模块23456软件流程图程序启动液晶初始化定时器Timer0初始化定时器Timer1初始化定时器Timer2初始化显示输入信号的跟踪频率值系统延时结束程序终止是否程序主循环123554创建2K 大小数组存放标准的正弦表，用于后面生成一个SPWM 波形时校对其占空比值。
正弦表的最大值即为SPWM 波形的最大周期。
13Timer1的TimerA 开启捕获模式、TimerB 启动周期模式。
两者结合配置共同承担检测计算信号频率的任务。
5PWM 初始负责生成一个10KHz 的PWM 载波信号。
通过响应Timer0A 中断后调节该PWM 波形的占空比来形成一个SPWM 波。
后续电路通过运放等电路合成跟踪信号。
图x 、频率相位模块流程图初始化正弦表PWM 初始化定时器Timer0A 中断主程序定时器Timer1A 中断定时器Timer1B 中断定时器Timer2A 中断主程序中断点中断点中断点中断点中断返回中断响应中断返回中断响应中断返回中断响应中断返回中断响应图x 、频率相位模块中断响应程序创建一个信号跟踪采样频率为10KHz 的定时器中断。
每次响应中断会根据最新的频率和相位跟踪数据测算出SPWM 的占空比值，并调节PWM 输出。
24Timer2A 的TimerA 开启捕获模式来计算信号相位偏移。
计算频率计算相位差软件流程图如上图所示，频率相位的程序相对而言较为复杂。
1、 生成一个由2048点脉宽信息组成的正弦表，脉宽信息与正弦波幅值成一次函数关系。
该表用于调整输出PWM 信号的占空比值。
2、 定时器Timer0产生一个10K 频率的定时周期响应，每次响应都会调整PWM 的输出占空比值。
3、 定时器Timer1中的Timer1A 和Timer1B 同时启动，用于测量输入频率。
其中Timer1A 采用捕获模式响应输入信号的硬件中断。
Timer2B 设定为溢出计时的工作模式。
根据不同的输入频率计算输入信号的周期后换算得到信号频率；如下图所示，输入信号上升沿触发可以得到T1，T2两个中断点的定时器值。
GNSS接收机什么是GNSS接收机GNSS（全球导航卫星系统）接收机是一种能够接收和解码卫星导航信号的设备。
GNSS系统包括GPS（全球定位系统）、GLONASS（俄罗斯全球导航卫星系统）、Galileo（欧洲全球导航卫星系统）和其他一些区域性卫星导航系统。
GNSS接收机能够通过接收卫星发出的信号，计算出自身的位置、速度和时间等信息。
GNSS接收机的工作原理GNSS接收机的工作原理主要包括四个步骤：接收、跟踪、解码和处理。
1.接收：接收机通过天线接收卫星发出的微弱无线电信号。
接收机的天线应该放置在开阔的空旷地带，以确保接收到尽可能多的卫星信号。
2.跟踪：接收机会对接收到的信号进行频率和相位的跟踪。
频率跟踪是指接收机根据接收到的信号的频率变化来估计接收机和卫星之间的相对速度；相位跟踪是指接收机根据接收到的信号的相位变化来估计接收机和卫星之间的距离。
3.解码：跟踪后，接收机会对信号进行解码，提取出包含在信号中的导航信息。
解码后的信息包括卫星的位置、时间和导航消息等。
4.处理：接收机将解码后的信号进行处理，计算出自身的位置、速度和时间等信息。
处理后的信息可以通过接口输出，供其他设备或应用程序使用。
GNSS接收机的应用GNSS接收机在现代导航和定位应用中发挥着重要的作用。
以下是一些常见的应用领域：1. 交通导航GNSS接收机被广泛应用于交通导航系统中。
通过将GNSS接收机与地图数据结合，可以准确地确定车辆的位置，并提供具体的导航指引。
2. 海洋测量和勘探海洋测量和勘探需要对海洋中的船只和设备进行定位。
GNSS接收机的高精度定位能力，使得海洋测量和勘探工作更加高效准确。
3. 农业和精准农业在农业领域，GNSS接收机被用于确定农田的边界、做图和土壤含水量等信息。
通过精确的定位数据，农民可以更有效地管理土地和作物，提高农业生产效率。
4. 精密工程测量与建筑在建筑和工程领域，GNSS接收机被用于土地测量、建筑物的布局和监测等任务。
卫星通信系统中的自适应波束成形与信号跟踪算法分析摘要：本论文深入研究了卫星通信系统的关键技术，包括自适应波束成形和信号跟踪算法。
首先，我们介绍了卫星通信系统的基本原理、应用领域和技术挑战。
然后，详细讨论了自适应波束成形技术的原理和应用，以及信号跟踪算法的种类、应用和性能评估方法。
最后，总结了这些关键技术在卫星通信中的重要性，强调了它们在满足不断增长的通信需求和应对技术挑战方面的关键作用。
关键词：卫星通信系统；自适应波束成形；信号跟踪算法；性能评估；通信技术一、卫星通信系统概述卫星通信系统是全球通信的关键工具，由地面站、卫星和用户终端三个核心要素构建。
地面站负责与用户终端通信，将数据传输至卫星。
卫星充当信号中继器，接收地面站信号并转发至目标用户终端。
此过程包括频率选择、调制解调和误码纠正等技术步骤，确保信号可靠传输。
卫星通信系统核心原理是通过空间传输实现全球通信连接，克服了地面通信的地理局限。
卫星通信应用广泛，包括远程通信、广播、电视传输、应急通信、军事和科学研究。
然而，面临信号传输延迟、频谱拥塞、大气干扰和通信安全性等技术挑战。
解决这些挑战需要持续研究和技术创新，以满足不断增长的通信需求，确保可靠性和安全性。
二、自适应波束成形技术（一）自适应波束成形的基本原理自适应波束成形技术利用阵列天线系统，包括多个天线元素，实现了信号的精确控制。
其基本原理是通过不断调整每个天线元素的信号振幅和相位，以精确定向所需的信号波束方向。
这一过程涉及反馈机制，如最小均方误差（MSE）准则或逆波束方法，用于自动优化天线元素的参数设置。
自适应波束成形的主要目标是最大程度提高接收信号的性能，同时最小化对系统的干扰和噪声的影响。
这项技术的关键优势在于它可以适应复杂的通信环境，提高信号质量，并增加通信系统的稳定性和可靠性。
因此，自适应波束成形在卫星通信和无线通信等领域具有广泛的应用前景。
（二）自适应波束成形在卫星通信中的应用自适应波束成形在卫星通信中具有广泛的应用，其中一些主要领域包括：（1）抗干扰能力提升。
