10kV线路电容器安装方案

武汉华能阳光电气有限公司

10kv并联电容器规范书

1产品总则

1.1 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。如有异议，不管是多么微小，都应在投标书中以 “ 对规范书的意见和与规范书的差异 ” 为标题的专门章节加以详细描述。本规范书的条款，除了用 “ 宜 ” 字表述的条款外，一律不接受低于本技术规范书条款的差异。

1.2本规范书适用于 10kV 并联电容器成套装置 ，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.3需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。 武汉华能阳光电气有限公司

1.5 供方须执行现行国家标准和行业标准。应遵循的主要标准如下 :

GB 4208-1984 外壳防护等级的分类

GB 6915-1986 高原电力电容器

GB 11024-1989 高电压并联电容器耐久性试验

GB 11025-1989 并联电容器用内部熔丝和内部过压力隔离器

GB 763-1990 交流高压电器在长期工作时的发热

GB/T5582-1993 高压电力设备外绝缘污秽等级

GB 50060-1992 3 ～ 110kV 高压配电装置设计规范

GB 15116.5-1994 交流高压熔断器 并联电容器外保护用熔断器

GB 50227-1995 并联电容器装置设计规范

GB.311.1—1997 高压输变电设备的绝缘配合

DL 402-1991 交流高压断路器订货技术条件

DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件 武汉华能阳光电气有限公司

10kV高压配电线路无功补偿的优化计算

摘要：对于降低电网的损耗和节能方面，配电网的无功补偿有着非常重要的作用，文章首先简述了10kV高压配电线路无功补偿优化的意义，然后分析了无功补偿的原则和方式，最后重点探讨了10kV高压配电线路无功补偿的优化计算。

关键词：10kV高压配电线路；无功补偿；优化计算

1.前言

随着我国经济的迅速发展，居民用电量逐渐增大，无功补偿的主要功能就是将电能消耗降到最低，对电力网络得到有效控制，使整个电力网络能够运行正常。本文就10kV高压配电线路无功补偿的优化计算进行了分析。

2.10kV高压配电线路无功补偿优化的意义

无功补偿在电网的降损节能中起着非常重要的作用，对于配电网来说，无功补偿对于配电网的安全稳定运行，意义重大。当前，在我国变电站中采用集中补偿为主的补偿方式，也就是仅补偿了变电站内的主变所需要的无功，对于具有明显降损效果，投运时间长并且有效提高了线路末端电压的线路补偿方式并没有得到广泛的应用。在线路补偿中，确定补偿位置和投切方式是非常重要的。当前，国内配电网通常采用了按电压投切及按无功功率投切的投切形式。分析配电网线路的补偿方式及投切方式，能够降低配电网的电能损耗，具有非常重要的意义。

3.无功补偿的原则和方式

3.1无功负荷补偿点一般按以下原则进行确定：

1）确定线路无功补偿方案时应遵循全面规划、合理布局、分散补偿、就地平衡和集中补偿与分散补偿相结合，以分散补偿为主的原则，以提高功率因数、损耗最小、提高末端电压、年运行检修费用最小等为目标。

2）配电网的无功补偿以配电变压器低压侧集中补偿为主，以高压补偿为辅。配电变压器的无功补偿装置容量可按变压器最大负载率为75%，负荷自然功率因数为0.85考虑，补偿到变压器最大负荷时其高压侧功率因数不低于0.95，或按照变压器容量的20%～40%进行配置。

3）配电线路上装设的并联电容器在线路最小负荷时不应向变电站倒送无功。如配置容量过大则必需装设自动投切装置。

10kv高压电容补偿柜原理

10kv高压电容补偿柜原理

随着电力系统的不断发展和进步，对电能质量的要求也越来越高。为了满足这一需求，各种电力设备和技术应运而生。其中，高压电容补偿柜作为一种重要的电力设备，在提高电能质量、减少能源损耗等方面发挥着关键作用。本文将详细介绍10kV高压电容补偿柜的原理及其在电力系统中的应用。

一、10kV高压电容补偿柜的基本原理

高压电容补偿柜主要由三个部分组成：电容器组、控制器和开关设备。电容器组是高压电容补偿柜的核心部件，它通过并联连接的方式接入电网，用于补偿电网中的无功功率。控制器负责控制电容器组的运行状态，实现对电网电压、电流和功率因数等参数的实时监测和调节。开关设备则用于控制电容器组的投切，以确保其正常工作。

高压电容补偿柜的主要功能是对电网进行无功补偿，提高电网的功率因数。当电网的功率因数低于设定值时，控制器会启动电容器组进行补偿，使电网的功率因数接近设定值。这样可以降低电网的输电损耗，提高电网的供电效率。同时，电容器组还可以平滑电网电压波动，改善电力系统的稳定性。

二、10kV高压电容补偿柜在电力系统中的应用

提高电能质量：高压电容补偿柜可以有效地改善电力系统的功率因数，降低线路损耗，提高供电质量。这对于保障大型工业生产和居民生活用电至关重要。 稳定电网电压：由于电容器可以在短时间内完成充放电操作，因此它们可以有效地响应电力系统的负荷变化。当负载增加时，电容器会释放储存的能量以维持电网中的电压稳定；而当负载减少时，电容器则会吸收多余的能量以备下一次使用。这种快速的能量响应能力使得高压电容补偿柜成为一种理想的节能设备。

总之，10kV高压电容补偿柜是一种有效的电能质量改善设备。

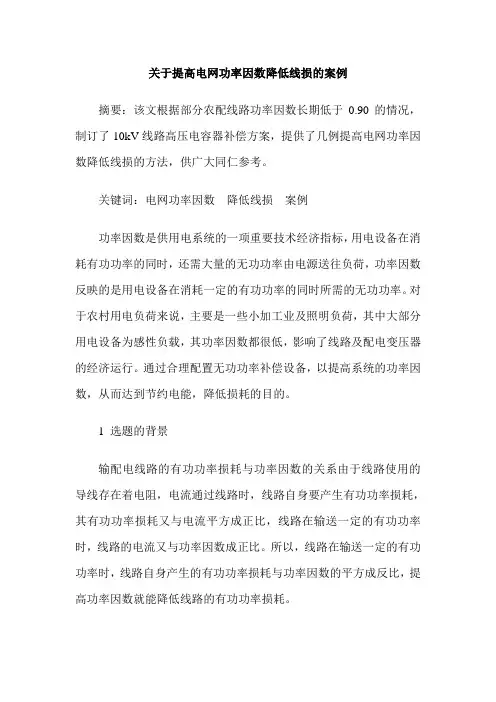

关于提高电网功率因数降低线损的案例

摘要：该文根据部分农配线路功率因数长期低于0.90的情况，制订了10kV线路高压电容器补偿方案，提供了几例提高电网功率因数降低线损的方法，供广大同仁参考。

关键词：电网功率因数 降低线损 案例

功率因数是供用电系统的一项重要技术经济指标，用电设备在消耗有功功率的同时，还需大量的无功功率由电源送往负荷，功率因数反映的是用电设备在消耗一定的有功功率的同时所需的无功功率。对于农村用电负荷来说，主要是一些小加工业及照明负荷，其中大部分用电设备为感性负载，其功率因数都很低，影响了线路及配电变压器的经济运行。通过合理配置无功功率补偿设备，以提高系统的功率因数，从而达到节约电能，降低损耗的目的。

1 选题的背景

输配电线路的有功功率损耗与功率因数的关系由于线路使用的导线存在着电阻，电流通过线路时，线路自身要产生有功功率损耗，其有功功率损耗又与电流平方成正比，线路在输送一定的有功功率时，线路的电流又与功率因数成正比。所以，线路在输送一定的有功功率时，线路自身产生的有功功率损耗与功率因数的平方成反比，提高功率因数就能降低线路的有功功率损耗。 针对部分农配线路功率因数长期低于0.90的情况,计划采取技术措施提高线路的功率因数达到降损的目的。

2 10kV线路增加高低压电容器补偿方案

针对部分农配线路功率因数长期低于0.90的情况，根据计算，我部10kV线路高压电容器补偿方案如下：

(1)#109桑城线：现在平均功率因数0.80，计划补偿后平均功率因数达到0.95，需增加电容器容量：625kVar，建议采用3×200kVar高压电容器进行补偿。

(2)#112桑水线：现在平均功率因数0.86，计划补偿后平均功率因数达到0.95，需增加电容器容量：41kVar，建议采用1×50kVar高压电容器进行补偿。

(3)#107赵岭线：现在平均功率因数0.83，计划补偿后平均功率因数达到0.96，需增加电容器容量：286kVar，建议采用2×100kVar+50kVar高压电容器进行补偿。
