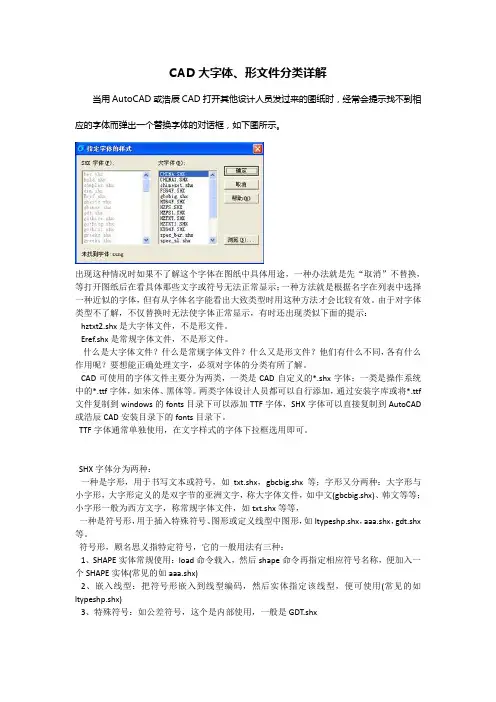

CAD大字体、形文件分类详解

当用AutoCAD或浩辰CAD打开其他设计人员发过来的图纸时，经常会提示找不到相应的字体而弹出一个替换字体的对话框，如下图所示。

出现这种情况时如果不了解这个字体在图纸中具体用途，一种办法就是先“取消”不替换，等打开图纸后在看具体那些文字或符号无法正常显示；一种方法就是根据名字在列表中选择一种近似的字体，但有从字体名字能看出大致类型时用这种方法才会比较有效。由于对字体类型不了解，不仅替换时无法使字体正常显示，有时还出现类似下面的提示：

hztxt2.shx 是大字体文件，不是形文件。

Eref.shx 是常规字体文件，不是形文件。

什么是大字体文件？什么是常规字体文件？什么又是形文件？他们有什么不同，各有什么作用呢？要想能正确处理文字，必须对字体的分类有所了解。

CAD可使用的字体文件主要分为两类，一类是CAD自定义的*.shx字体；一类是操作系统中的*.ttf字体，如宋体、黑体等。两类字体设计人员都可以自行添加，通过安装字库或将*.ttf文件复制到windows的fonts目录下可以添加TTF字体，SHX字体可以直接复制到AutoCAD或浩辰CAD安装目录下的fonts目录下。

TTF字体通常单独使用，在文字样式的字体下拉框选用即可。

SHX字体分为两种：

一种是字形，用于书写文本或符号，如txt.shx，gbcbig.shx等；字形又分两种：大字形与小字形，大字形定义的是双字节的亚洲文字，称大字体文件，如中文(gbcbig.shx)、韩文等等；小字形一般为西方文字，称常规字体文件，如txt.shx等等，

一种是符号形，用于插入特殊符号、图形或定义线型中图形，如ltypeshp.shx，aaa.shx，gdt.shx等。

符号形，顾名思义指特定符号，它的一般用法有三种：

1、SHAPE实体常规使用：load命令载入，然后shape命令再指定相应符号名称，便加入一个SHAPE实体(常见的如aaa.shx)

autocad常用字体及文字样式（1）

AutoCAD常用字体及文字样式

1.Postscript和TrueType字体

Postscript和TrueType字体是以填充方式显示的矢量字体，显示时外观很漂亮，但在工程图中大量使用这类字体将导致AutoCAD重画和重生成时间大量增加，降低绘图效率，不建议在CAD文档中采用这类字体

2.SHX字体

为AutoCAD自带的标准字体，是由形定义文件编译生成，其中的形编号与每个字符的ASCII码对应。SHX字体属于矢量字形，通过数学曲线来描述，包含了字形边界上的关键点、连线的导数信息等。字体的渲染引擎通过读取这些数学矢量，然后进行一定的数学运算来进行渲染。这种字形的优点是字符显示可任意缩小或放大、速度快，缺点是外观单薄，没有Postscript和TrueType两类字体美观。

序号字体名称特点说明

1txt.shx 标准的AutoCAD西文字体，通过很少的矢量来描述，因而绘制速度很快。字体单薄，外形不够美观。

2gbeitc.shx西文倾斜字体。与汉字字高比例适当，外形不够美观。3gbenor.shx西文直字体。与汉字字高比例适当，外形不够美观。

4romans.shx 是roman字体的简体，单线绘制，无衬线，是比txt字体更为单薄的西文字体。外形较美观。

3.大字体

大字体是特为亚洲语言（包括简、繁体汉字、日语、韩语等）而设置的。对于中国用户来说，重要的是进行文字样式设置时，选择SHX字体后，再选取合适的大字体。常见的大字体见表2。

序号字体名称特点说明

1chineset.shx繁体中文字体

2gbcbig.shx简体中文字体，为符合国标的长仿宋体，其宽度比例已处理为0.7。 **************日文垂直字体

4bigfont.shx日文字体，还有extfont.txt和extfont2.txt日文I、II级扩展字体

5whgdtxt.shx韩文字体，还包括whgtxt.shx、whtgtxt.shx和whtmtxt.shx

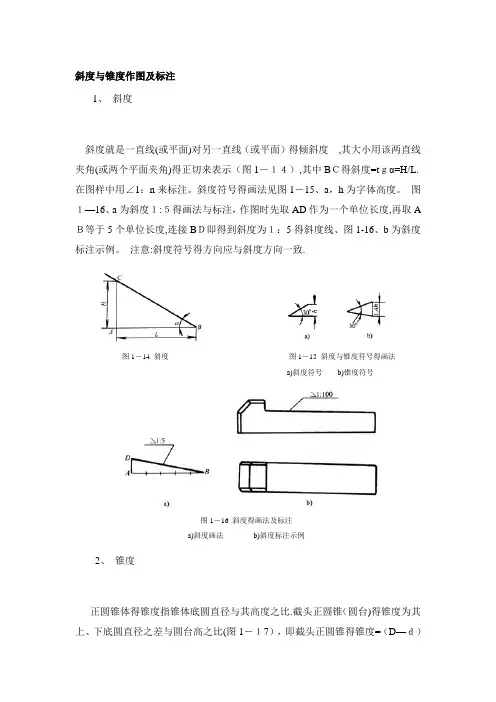

斜度与锥度作图及标注

1、 斜度

斜度就是一直线(或平面)对另一直线（或平面）得倾斜度 ,其大小用该两直线夹角(或两个平面夹角)得正切来表示（图1－１４）,其中BＣ得斜度=tｇα=H/L.在图样中用∠1：n来标注。斜度符号得画法见图1－15、a，h为字体高度。 图１—16、a为斜度１:５得画法与标注，作图时先取AD作为一个单位长度,再取AＢ等于5个单位长度,连接BＤ即得到斜度为１：5得斜度线、图1-16、b为斜度标注示例。 注意:斜度符号得方向应与斜度方向一致.

图1－14 斜度 图1－15 斜度与锥度符号得画法

a)斜度符号 b)锥度符号

图1－16 斜度得画法及标注

a)斜度画法 b)斜度标注示例

2、 锥度

正圆锥体得锥度指锥体底圆直径与其高度之比.截头正圆锥（圆台)得锥度为其上、下底圆直径之差与圆台高之比(图1－１7），即截头正圆锥得锥度=（D—ｄ）/L=2tgα/２，其中α为锥度.锥度在图样上用 １：ｎ形式符注。锥度符号 得画法见图1—1５、ｂ,h为字体高度。 图1－18为锥度标注示例.锥度符号得方向应与圆锥方向一致. 图1－19为锥度得画图步骤及标注。

图1－17 锥度 图1－18 锥度标注示例

图1－19 锥度得画图步骤及标注

圆弧连接

图1－20画出了吊钩、搭钩、摇杆、钢轨得图形,她们得轮廓线都就是由直线与圆弧、圆弧与圆弧连接起来得。所谓圆弧连接,就是指用一圆弧光滑连接相邻两线段(或圆弧)得作图方法。

图1－20 圆弧连接实例

a)吊钩 b)搭钩 c)摇杆 d)钢轨

圆弧得连接有3种基本形式:

(1)用圆弧连接两条已知直线;

(2)用圆弧连接已知直线与已知圆弧。

化工工艺流程图制图标准CAD制图标准

基本要求主要是图纸、比例、字体和图线的选用。

1、 图样幅画：又称图纸幅画,在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。GB/T 14689—93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1)方向符号：用来确定CAD图样的视图方向。（2）剪切符号:用于对CAD图样的裁剪定位。（3)米制参考分度：用于对图样比例尺寸提供参考。（4)对中符号:用于对CAD图样的方位起到对中作用。对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加.

2、 比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609—93《技术制图比例》的有关规定，具体见表2—2.必要时候也可以选择表2—3中的比例。

3、 字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。代号、符号要符合有关标准规定。(1）字一般要以斜体输出.(2）小数点输出时，应占一个字位，并位于中间靠下处.(3）字母一般也要斜体输出.(4)汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。（5)标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。（6)字体高度由图样幅面大小确定.（7)规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、 图线:图线指图线的基本线型和基本线型的变形。GB/T 17450—98《技术制图图线》对图线有详细的说明。
