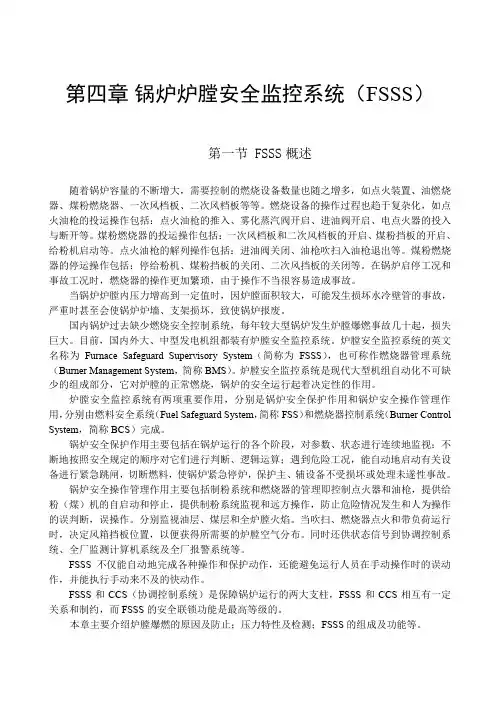

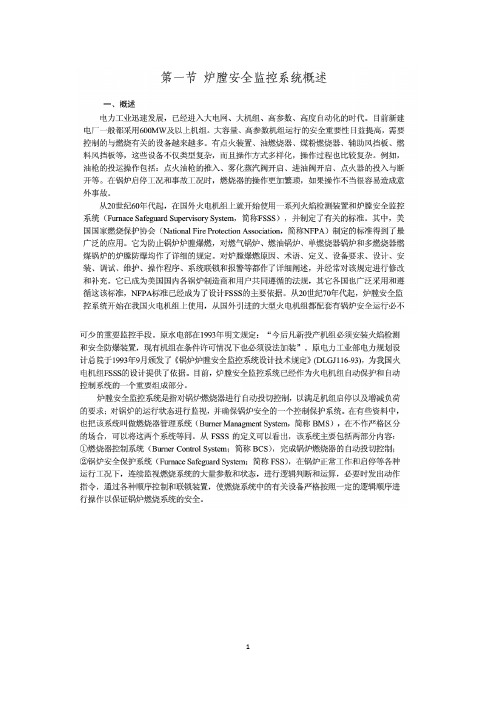

第四章锅炉炉膛安全监控系统（FSSS）第一节 FSSS概述随着锅炉容量的不断增大，需要控制的燃烧设备数量也随之增多，如点火装置、油燃烧器、煤粉燃烧器、一次风档板、二次风档板等等。

燃烧设备的操作过程也趋于复杂化，如点火油枪的投运操作包括：点火油枪的推入、雾化蒸汽阀开启、进油阀开启、电点火器的投入与断开等。

煤粉燃烧器的投运操作包括：一次风档板和二次风档板的开启、煤粉挡板的开启、给粉机启动等。

点火油枪的解列操作包括：进油阀关闭、油枪吹扫入油枪退出等。

煤粉燃烧器的停运操作包括：停给粉机、煤粉挡板的关闭、二次风挡板的关闭等。

在锅炉启停工况和事故工况时，燃烧器的操作更加繁琐，由于操作不当很容易造成事故。

当锅炉炉膛内压力增高到一定值时，因炉膛面积较大，可能发生损坏水冷壁管的事故，严重时甚至会使锅炉炉墙、支架损坏，致使锅炉报废。

国内锅炉过去缺少燃烧安全控制系统，每年较大型锅炉发生炉膛爆燃事故几十起，损失巨大。

目前，国内外大、中型发电机组都装有炉膛安全监控系统。

炉膛安全监控系统的英文名称为Furnace Safeguard Supervisory System（简称为FSSS），也可称作燃烧器管理系统（Burner Management System，简称BMS）。

炉膛安全监控系统是现代大型机组自动化不可缺少的组成部分，它对炉膛的正常燃烧，锅炉的安全运行起着决定性的作用。

炉膛安全监控系统有两项重要作用，分别是锅炉安全保护作用和锅炉安全操作管理作用，分别由燃料安全系统（Fuel Safeguard System，简称FSS）和燃烧器控制系统（Burner Control System，简称BCS）完成。

锅炉安全保护作用主要包括在锅炉运行的各个阶段，对参数、状态进行连续地监视；不断地按照安全规定的顺序对它们进行判断、逻辑运算；遇到危险工况，能自动地启动有关设备进行紧急跳闸，切断燃料，使锅炉紧急停炉，保护主、辅设备不受损坏或处理未遂性事故。

炉膛安全监控系统（FSSS）（讲义）一．FSSS 系统的组成FSSS 控制逻辑分为：公用控制逻辑燃油控制逻辑燃煤控制逻辑三部分还包括启动床料系统控制逻辑石灰石系统控制逻辑。

公用控制逻辑部分包括：油泄漏试验、炉膛吹扫、主燃料跳闸（MFT）、锅炉跳闸（BT）与首出原因记忆、点火条件判断等。

燃油控制逻辑包括风道燃烧器、床上燃烧器的程序投、切控制。

燃煤控制逻辑包括各称重式给煤机、埋刮板给煤机、螺旋给煤机、各出/入口门的控制。

还配有硬手操BT 按钮。

二．公用控制逻辑1、FSSS 系统公用控制逻辑作用：1）完成油泄漏试验，确保燃油管路无泄漏。

2）确保锅炉点火前炉膛及一次风道吹扫干净，无燃料积存于炉膛封闭空间和一次风道。

3）连续监视有关重要参数，在危险工况下发生报警，并在设备受到威胁时发生主燃料跳闸（MFT）、锅炉跳闸（BT）或送风跳闸（AT）。

4）在主燃料跳闸（MFT）时，关闭所有入炉燃料、跳闸石灰石、停外置床（关闭其流化风阀和锥形阀)、汽机跳闸、静电除尘器跳闸并传送MFT 指令。

5）在锅炉跳闸(BT) 时，主燃料跳闸、关闭所有的送风除非有足够的风路来维持炉膛压力、关闭减温器、连排和定排阀并向传送BT 指令。

6）在送风跳闸(AT) 时，将跳闸一次风、二次风和流化风机,并触发锅炉跳闸。

2、公用逻辑主要包括以下内容：1）油泄漏试验2）炉膛吹扫3）AT 及首出记忆4）BT 及首出记忆5）MFT 及首出记忆3．油泄漏试验为防止供油管路泄漏（包括漏入炉膛），油系统泄漏试验是针对总燃油进油母管气动阀、床上枪供油母管气动阀、床枪回油母管气动截止阀及床枪各角阀的密闭性所做的试验。

操作员可直接在CRT 上发出启动油泄漏试验指令。

主跳闸阀及单个油角阀泄漏试验打开总燃油进油母管气动阀和床上枪供油母管气动阀，关闭床枪各角阀及床枪回油母管气动截止阀，当油压达到设定高值时，关闭总燃油进油母管气动阀。

若 3 分钟内，油压没有降至设定低值，表明总燃油进油母管气动阀至床枪各角阀的管路及床枪各角阀无泄漏。
