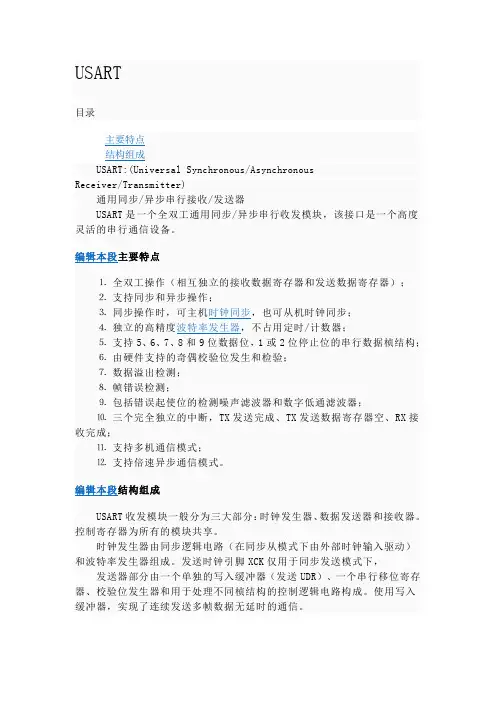

USART串行接口

USART目录主要特点结构组成USART:(Universal Synchronous/AsynchronousReceiver/Transmitter)通用同步/异步串行接收/发送器USART是一个全双工通用同步/异步串行收发模块，该接口是一个高度灵活的串行通信设备。

编辑本段主要特点⒈ 全双工操作（相互独立的接收数据寄存器和发送数据寄存器）；⒉ 支持同步和异步操作；⒊ 同步操作时，可主机时钟同步，也可从机时钟同步；⒋ 独立的高精度波特率发生器，不占用定时/计数器；⒌ 支持5、6、7、8和9位数据位，1或2位停止位的串行数据桢结构；⒍ 由硬件支持的奇偶校验位发生和检验；⒎ 数据溢出检测；⒏ 帧错误检测；⒐ 包括错误起使位的检测噪声滤波器和数字低通滤波器；⒑ 三个完全独立的中断，TX发送完成、TX发送数据寄存器空、RX接收完成；⒒ 支持多机通信模式；⒓ 支持倍速异步通信模式。

编辑本段结构组成USART收发模块一般分为三大部分：时钟发生器、数据发送器和接收器。

控制寄存器为所有的模块共享。

时钟发生器由同步逻辑电路（在同步从模式下由外部时钟输入驱动）和波特率发生器组成。

发送时钟引脚XCK仅用于同步发送模式下，发送器部分由一个单独的写入缓冲器（发送UDR）、一个串行移位寄存器、校验位发生器和用于处理不同桢结构的控制逻辑电路构成。

使用写入缓冲器，实现了连续发送多帧数据无延时的通信。

接收器是USART模块最复杂的部分，最主要的是时钟和数据接收单元。

数据接收单元用作异步数据的接收。

除了接收单元，接收器还包括校验位校验器、控制逻辑、移位寄存器和两级接收缓冲器（接收UDR）。

接收器支持与发送器相同的桢结构，同时支持桢错误、数据溢出和校验错误的检测。

与UART兼容性AVR USART 和AVR UART 兼容性 USART 在如下方面与AVR UART 完全兼容：• 所有USART 寄存器的位定义。

• 波特率发生器。

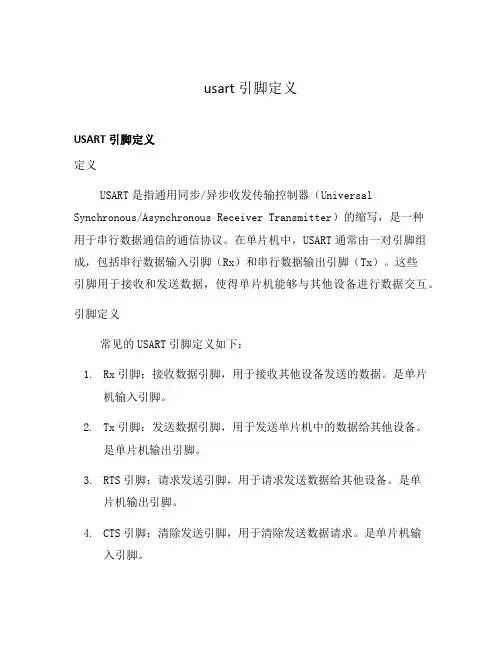

usart引脚定义USART引脚定义定义USART是指通用同步/异步收发传输控制器（Universal Synchronous/Asynchronous Receiver Transmitter）的缩写，是一种用于串行数据通信的通信协议。

在单片机中，USART通常由一对引脚组成，包括串行数据输入引脚（Rx）和串行数据输出引脚（Tx）。

这些引脚用于接收和发送数据，使得单片机能够与其他设备进行数据交互。

引脚定义常见的USART引脚定义如下：1.Rx引脚：接收数据引脚，用于接收其他设备发送的数据。

是单片机输入引脚。

2.Tx引脚：发送数据引脚，用于发送单片机中的数据给其他设备。

是单片机输出引脚。

3.RTS引脚：请求发送引脚，用于请求发送数据给其他设备。

是单片机输出引脚。

4.CTS引脚：清除发送引脚，用于清除发送数据请求。

是单片机输入引脚。

5.DSR引脚：数据设备准备好引脚，用于表示外部数据设备准备好接收数据。

是单片机输入引脚。

6.DTR引脚：数据终端就绪引脚，用于表明单片机准备好发送数据。

是单片机输出引脚。

理由及书籍简介USART引脚定义是学习和使用串行通信协议的基础，掌握它有助于我们深入了解通信原理和进行硬件设计。

以下是一些推荐的书籍，可以帮助读者更好地理解USART引脚定义和应用：1.《串行数据传输与USART通信协议入门》–作者：李晓东–简介：该书适合初学者，通过简单易懂的语言和实例介绍了USART通信协议的基本知识和引脚定义。

该书结合大量示例代码帮助读者更好地理解和应用USART。

2.《嵌入式系统与单片机原理与技术》–作者：郑世敏，高凡–简介：这本书是一本全面的嵌入式系统和单片机技术入门图书。

它详细讲解了USART引脚定义和功能，并提供了实际应用案例和实验指导。

该书适合想要深入了解嵌入式系统和单片机的读者。

3.《ARM Cortex-M指令集和串口通信》–作者：黄刚–简介：该书主要介绍了ARM Cortex-M微控制器的指令集和USART通信协议。

SPI、I2C、UART、USART串行总线协议的区别发布时间：2010-10-09 10:57:39技术类别：通信网络SPI、I2C、UART三种串行总线协议的区别第一个区别当然是名字：SPI(Serial Peripheral Interface：串行外设接口);I2C(INTER IC BUS)UART(Universal Asynchronous Receiver Transmitter：通用异步收发器)第二，区别在电气信号线上：SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。

SPI总线可以实现多个SPI设备互相连接。

提供SPI串行时钟的SPI设备为SPI主机或主设备(Master)，其他设备为SPI从机或从设备(Slave)。

主从设备间可以实现全双工通信，当有多个从设备时，还可以增加一条从设备选择线。

如果用通用IO口模拟SPI总线，必须要有一个输出口(SDO)，一个输入口(SDI)，另一个口则视实现的设备类型而定，如果要实现主从设备，则需输入输出口，若只实现主设备，则需输出口即可，若只实现从设备，则只需输入口即可。

I2C总线是双向、两线(SCL、SDA)、串行、多主控（multi-master）接口标准，具有总线仲裁机制，非常适合在器件之间进行近距离、非经常性的数据通信。

在它的协议体系中，传输数据时都会带上目的设备的设备地址，因此可以实现设备组网。

如果用通用IO口模拟I2C总线，并实现双向传输，则需一个输入输出口(SDA)，另外还需一个输出口(SCL)。

（注：I2C资料了解得比较少，这里的描述可能很不完备）UART总线是异步串口，因此一般比前两种同步串口的结构要复杂很多，一般由波特率产生器(产生的波特率等于传输波特率的16倍)、UART接收器、UART 发送器组成，硬件上由两根线，一根用于发送，一根用于接收。

显然，如果用通用IO口模拟UART总线，则需一个输入口，一个输出口。

usart同步通信原理USART（Universal Synchronous/Asynchronous Receiver Transmitter）是一种通用的同步/异步收发器，常用于计算机与外设之间的串行通信。

与其他通信接口相比，USART具有使用简便、传输速率高、可靠性强等优点，广泛应用于工业自动化、通信设备、嵌入式系统等领域。

本文将详细介绍USART 同步通信的原理。

一、USART概述USART是一种支持同步和异步通信的串行通信接口。

它包含了发送和接收两个单独的模块，可以独立进行串行数据的发送和接收。

USART的工作模式可以是同步模式，也可以是异步模式。

同步模式下，由外设设备提供时钟信号，数据通过USART与时钟信号同步传输。

异步模式下，USART通过内部时钟信号进行数据传输。

二、USART同步通信原理USART同步通信是指数据传输的时钟信号由外部设备提供的通信方式。

在同步模式下，数据包含位同步的时钟信号，可以实现更稳定可靠的数据传输。

USART同步通信的原理如下：1. 产生时钟信号：在USART同步模式下，时钟信号由外设设备提供。

外设设备通常会产生一个固定频率的时钟信号，用于同步数据传输。

时钟信号可以是周期性的矩形波形。

2. 数据传输：数据传输分为发送和接收两个过程。

发送过程：当发送数据时，USART根据时钟信号的上升沿或下降沿来判断数据位的变化。

一般情况下，数据传输的时刻是在每个时钟信号的下降沿或上升沿进行的。

每个数据位都映射到一个时钟信号的周期。

发送方按照时钟信号的节拍，将数据按位发送。

接收过程：当接收数据时，接收方根据时钟信号的上升沿或下降沿来采样传输的数据。

接收方在每个时钟信号的节拍来临时，采样接收到的数据位。

发送和接收过程通常以字节为单位进行，即发送或接收一个字节的数据。

USART通信支持多种数据位宽，如8位、9位等。

一个字节的数据包括起始位、数据位、校验位和停止位。

3. 通信协议：USART同步通信需要一种规定的通信协议，以确保发送方和接收方之间的数据传输正确可靠。

usart和uart区别USART和UART是用于串行通信的两种常见协议，它们在电子通信领域中使用非常广泛。

尽管USART和UART经常被混淆使用，但实际上它们在某些方面有一些明显的区别。

在本篇文章中，我们将详细介绍USART和UART的区别以及它们各自的特点。

首先，让我们来了解一下UART。

UART是英文Universal Asynchronous Receiver Transmitter的缩写，意为通用异步收发器。

它是用于串行通信的一种基本协议。

UART使用引脚信号来发送和接收数据，它以异步的方式工作，这意味着没有时钟信号同步数据传输。

UART通常用于简单的短距离通信，例如在微控制器和外部设备之间进行通信。

相比之下，USART是英文Universal Synchronous Asynchronous Receiver Transmitter的缩写，意为通用同步异步收发器。

USART是一种更复杂和高级的串行通信协议，它既支持同步传输也支持异步传输。

同步传输使用外部时钟信号来同步数据传输，这种方式可以提供更高的数据传输速率和更可靠的传输。

异步传输相比之下是以UART类似的方式工作，没有时钟信号同步。

USART通常应用于需要高速和可靠数据传输的场景，例如计算机和外设之间的通信。

在使用上，UART和USART之间还有一个明显的区别。

UART只能进行一对一的通信，即一对发送和接收引脚只能连接一个设备。

而USART具有多种通信模式，包括单主机通信、多主机通信和多机通信。

这使得USART在复杂的通信网络中非常有用，支持多个设备同时进行通信。

另一个区别在于USART通常具有较大的FIFO缓冲区，这可以提高数据传输的效率和可靠性。

UART只能使用一个字节的缓冲区来缓存数据，因此在高速传输时容易出现数据丢失或错误。

而USART的FIFO缓冲区可以缓存多个字节的数据，有效地解决了这个问题。

此外，由于USART支持同步传输，因此它可以使用不同的通信协议，如SPI（串行外设接口）和I2C（串行双线制接口）等。

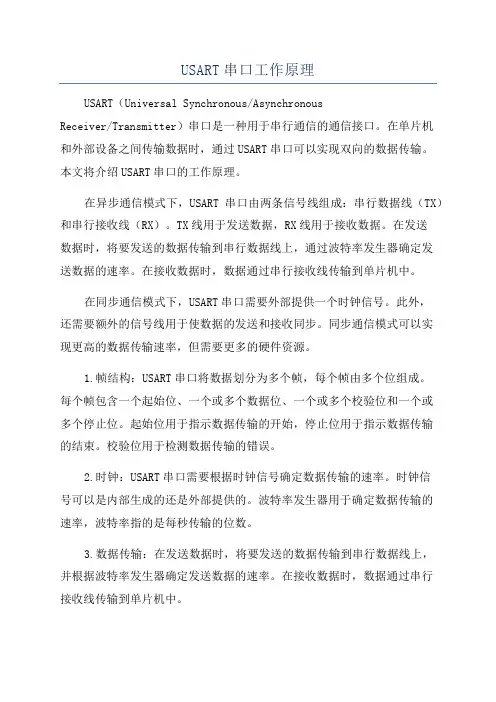

USART串口工作原理USART（Universal Synchronous/AsynchronousReceiver/Transmitter）串口是一种用于串行通信的通信接口。

在单片机和外部设备之间传输数据时，通过USART串口可以实现双向的数据传输。

本文将介绍USART串口的工作原理。

在异步通信模式下，USART串口由两条信号线组成：串行数据线（TX）和串行接收线（RX）。

TX线用于发送数据，RX线用于接收数据。

在发送数据时，将要发送的数据传输到串行数据线上，通过波特率发生器确定发送数据的速率。

在接收数据时，数据通过串行接收线传输到单片机中。

在同步通信模式下，USART串口需要外部提供一个时钟信号。

此外，还需要额外的信号线用于使数据的发送和接收同步。

同步通信模式可以实现更高的数据传输速率，但需要更多的硬件资源。

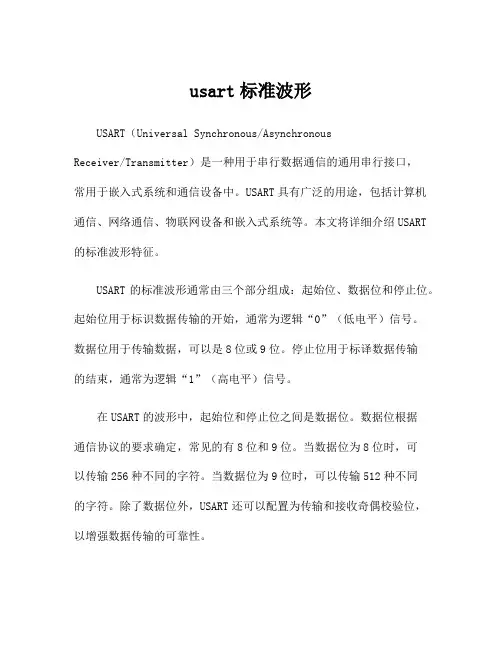

1.帧结构：USART串口将数据划分为多个帧，每个帧由多个位组成。

每个帧包含一个起始位、一个或多个数据位、一个或多个校验位和一个或多个停止位。

起始位用于指示数据传输的开始，停止位用于指示数据传输的结束。

校验位用于检测数据传输的错误。

2.时钟：USART串口需要根据时钟信号确定数据传输的速率。

时钟信号可以是内部生成的还是外部提供的。

波特率发生器用于确定数据传输的速率，波特率指的是每秒传输的位数。

3.数据传输：在发送数据时，将要发送的数据传输到串行数据线上，并根据波特率发生器确定发送数据的速率。

在接收数据时，数据通过串行接收线传输到单片机中。

4.时序控制：USART串口需要根据时序控制传输数据。

在发送数据时，需要按照一定的时序规则将数据从发送缓冲器中传输到串行数据线上。

在接收数据时，需要按照一定的时序规则将数据从串行接收线上传输到接收缓冲器中。

5.错误检测：USART串口可以通过校验位进行错误检测。

发送方在发送数据时，将数据和校验位一起发送到串行数据线上。

接收方在接收数据时，通过计算接收到的数据的校验位来检测数据传输过程中是否发生了错误。

SPI、I2C、UART、USB串行总线协议的区别SPI、I2C、UART三种串行总线协议的区别第一个区别当然是名字：SPI(Serial Peripheral Interface：串行外设接口);I2C(INTER IC BUS)UART(Universal Asynchronous Receiver Transmitter：通用异步收发器)第二，区别在电气信号线上：SPI总线由三条信号线组成：串行时钟(SCLK)、串行数据输出(SDO)、串行数据输入(SDI)。

SPI总线可以实现多个SPI设备互相连接。

提供SPI串行时钟的SPI设备为SPI主机或主设备(Master)，其他设备为SPI从机或从设备(Slave)。

主从设备间可以实现全双工通信，当有多个从设备时，还可以增加一条从设备选择线。

如果用通用IO口模拟SPI总线，必须要有一个输出口(SDO)，一个输入口(SDI)，另一个口则视实现的设备类型而定，如果要实现主从设备，则需输入输出口，若只实现主设备，则需输出口即可，若只实现从设备，则只需输入口即可。

I2C总线是双向、两线(SCL、SDA)、串行、多主控（multi-master）接口标准，具有总线仲裁机制，非常适合在器件之间进行近距离、非经常性的数据通信。

在它的协议体系中，传输数据时都会带上目的设备的设备地址，因此可以实现设备组网。

如果用通用IO口模拟I2C总线，并实现双向传输，则需一个输入输出口(SDA)，另外还需一个输出口(SCL)。

（注：I2C资料了解得比较少，这里的描述可能很不完备）UART总线是异步串口，因此一般比前两种同步串口的结构要复杂很多，一般由波特率产生器(产生的波特率等于传输波特率的16倍)、UART接收器、UART发送器组成，硬件上由两根线，一根用于发送，一根用于接收。

显然，如果用通用IO口模拟UART总线，则需一个输入口，一个输出口。

第三，从第二点明显可以看出，SPI和UART可以实现全双工，但I2C不行；第四，看看牛人们的意见吧！wudanyu：I2C线更少，我觉得比UART、SPI更为强大，但是技术上也更加麻烦些，因为I2C需要有双向IO的支持，而且使用上拉电阻，我觉得抗干扰能力较弱，一般用于同一板卡上芯片之间的通信，较少用于远距离通信。

单片机中常见的接口类型及其功能介绍单片机（microcontroller）是一种集成了中央处理器、内存和各种外围接口的微型计算机系统。

它通常用于嵌入式系统中，用于控制和监控各种设备。

接口是单片机与外部设备之间进行数据和信号传输的通道。

本文就单片机中常见的接口类型及其功能进行介绍。

一、串行接口1. 串行通信口（USART）：USART是单片机与外部设备之间进行串行数据通信的接口。

它可以实现异步或同步传输，常用于与计算机、模块、传感器等设备进行数据交换。

2. SPI（串行外围接口）：SPI接口是一种全双工、同步的串行数据接口，通常用于连接单片机与存储器、传感器以及其他外围设备。

SPI接口具有较高的传输速度和灵活性，可以实现多主多从的数据通信。

3. I2C（Inter-Integrated Circuit）：I2C接口是一种面向外部设备的串行通信总线，用于连接不同的芯片或模块。

I2C接口通过两条双向线路进行数据传输，可以实现多主多从的通信方式，并且占用的引脚较少。

二、并行接口1. GPIO（通用输入/输出）：GPIO接口是单片机中最常见的接口之一，用于连接与单片机进行输入输出的外围设备。

通过设置相应的寄存器和引脚状态，可以实现单片机对外部设备进行控制和监测。

2. ADC（模数转换器）：ADC接口用于将模拟信号转换为数字信号，常用于单片机中对模拟信号的采集和处理。

通过ADC接口，单片机可以将外部传感器等模拟信号转化为数字信号，便于处理和分析。

3. DAC（数模转换器）：DAC接口用于将数字信号转换为模拟信号。

通过DAC接口，单片机可以控制外部设备的模拟量输出，如音频输出、电压控制等。

三、特殊接口1. PWM（脉冲宽度调制）：PWM接口用于产生特定占空比的脉冲信号。

通过调节脉冲的宽度和周期，可以控制外部设备的电平、亮度、速度等。

PWM接口常用于控制电机、LED灯、舵机等设备。

2. I2S（串行音频接口）：I2S接口用于在单片机和音频设备之间进行数字音频数据传输。
