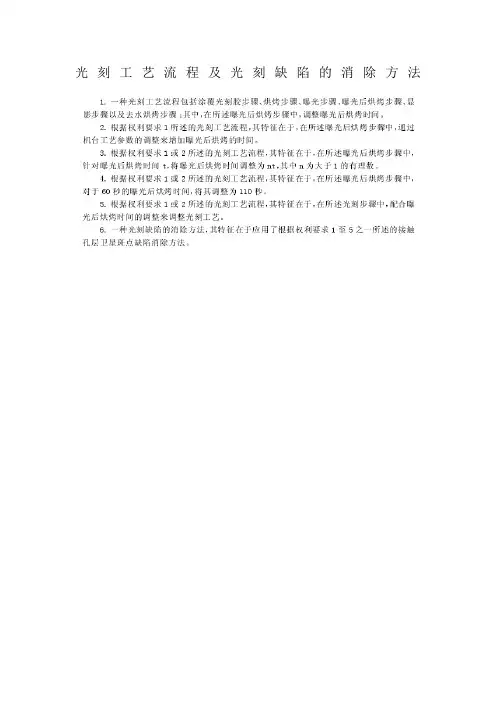

光刻工艺流程及光刻缺陷的消除方法

详解半导体的光刻工艺全过程光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。

决定光刻胶涂胶厚度的关键参数：光刻胶的黏度（Viscosity），黏度越低，光刻胶的厚度越薄；旋转速度，速度越快，厚度越薄；影响光刻胶厚度均运性的参数：旋转加速度，加速越快越均匀；与旋转加速的时间点有关。

一般旋涂光刻胶的厚度与曝光的光源波长有关（因为不同级别的曝光波长对应不同的光刻胶种类和分辨率）：I-line最厚，约0.7～3μm；KrF的厚度约0.4～0.9μm；ArF的厚度约0.2～0.5μm。

4、软烘（Soft Baking）方法：真空热板，85～120℃,30～60秒；目的：除去溶剂（4～7%）；增强黏附性；释放光刻胶膜内的应力；防止光刻胶玷污设备；边缘光刻胶的去除（EBR，Edge Bead Removal）。

光刻工艺步骤介绍光刻工艺是半导体芯片制造中不可或缺的一步，其目的是将芯片设计图案转移到光刻胶上，然后通过化学腐蚀或蚀刻的方式将这些图案转移到芯片表层。

下面是一个光刻工艺的详细步骤介绍：1.准备工作：首先需要清洗芯片表面，以去除表面的杂质和污染物。

清洗可以使用化学溶液或离子束清洗仪等设备。

同时，需要准备好用于光刻的基板，这通常是由硅或其他半导体材料制成的。

2.底层涂覆：将光刻胶涂覆在基板表面，胶层的厚度通常在几微米到几十微米之间。

胶液通常是由聚合物和其他添加剂组成的，可以通过旋涂、喷涂或浸涂等方法进行涂覆。

3.烘烤和预烘烤：将涂覆好的光刻胶进行烘烤和预烘烤。

这一步的目的是除去胶液中的溶剂和挥发物，使胶层更加均匀和稳定。

烘烤的温度和时间可以根据不同的胶液和工艺要求来确定。

4.掩膜对位：将掩膜和基板进行对位。

掩膜是一个透明的玻璃或石英板，上面有芯片设计的图案。

对位过程可以通过显微镜或光刻机上的对位系统来进行。

5.曝光：将掩膜下的图案通过光源进行曝光。

光源通常是由紫外线灯或激光器组成的。

曝光时间和光照强度的选择是根据胶层的特性和所需的图案分辨率来确定的。

6.感光剂固化：曝光后，光刻胶中的感光剂会发生化学反应，使胶层中的暴露部分固化。

这一步被称为光刻胶的显影，可以通过浸泡在显影剂中或使用喷雾设备来进行。

7.显影：在光刻胶上进行显影，即移去显影剂无法固化的胶层。

显影的时间和温度可以根据胶层的特性和图案的要求来确定。

显影过程通常伴随着机械搅动或超声波搅拌，以帮助显影剂的渗透和清洗。

8.硬化：为了提高图案的耐久性和稳定性，可以对显影后的芯片进行硬化处理。

硬化可以通过烘烤、紫外线照射或热处理等方法来实现。

9.检查和修复：在完成光刻工艺后，需要对光刻图案进行检查。

如果发现图案存在缺陷或错误，可以使用激光修复系统或电子束工作站等设备进行修复。

10.后处理：最后，需要对光刻胶进行去除，以准备进行下一步的制造工艺。

去除光刻胶的方法可以采用化学溶剂、等离子体蚀刻或机械刮伤等。

光刻工艺资料整理光刻工艺资料整理上一篇/ 下一篇 2007-12-10 20:10:25 / 个人分类：光刻查看( 121 ) / 评论( 0 ) / 评分( 0 / 0 )光刻工艺资料整理概述：光刻技术是集成电路的关键技术之一，在整个产品制造中是重要的经济影响因子，光刻成本占据了整个制造成本的35％。

光刻也是决定集成电路按照摩尔定律发展的一个重要原因，如果没有光刻技术的进步，集成电路就不可能从微米进入深亚微米再进入纳米时代。

所以说光刻系统的先进程度也就决定了光刻工程的高低。

1.光刻工艺简介光刻是通过一系列生产步骤将晶圆表面薄膜的特定部分除去的工艺。

在此之后，晶圆表面会留下带有微图形结构的薄膜，被除去的部分可能形状是薄膜内的孔或是残留的岛状部分。

光刻工艺也被称为大家熟知的Photomasking, masking, photolithography, 或microlithography。

在晶圆的制造过程中，晶体三极管、二极管、电容、电阻和金属层的各种物理部件在晶圆表面或表层内构成。

这些部件是每次在一个掩膜层上生成的，并且结合生成薄膜及去除特定部分，通过光刻工艺过程，最终在晶圆上保留特征图形的部分。

光刻生产的目标是根据电路设计的要求，生成尺寸精确的特征图形，并且在晶圆表面的位置正确且与其它部件（parts）的关联正确。

光刻是所有四个基本工艺中最关键的。

光刻确定了器件的关键尺寸。

光刻过程中的错误可造成图形歪曲或套准不好，最终可转化为对器件的电特性产生影响。

图形的错位也会导致类似的不良结果。

光刻工艺中的另一个问题是缺陷。

光刻是高科技版本的照相术，只不过是在难以置信的微小尺寸下完成。

在制程中的污染物会造成缺陷。

事实上由于光刻在晶圆生产过程中要完成5层至20层或更多，所以污染问题将会放大。

光刻工艺过程包括有：涂胶、前烘、曝光、显影、坚膜、腐蚀、去胶等。

课程内容：1 光刻前的准备工作1.1 准备要求1.2 准备方法1.2.1 光刻前待光刻片子置于干燥塔中1.2.2 氧化片出炉后可立即送光刻工序涂胶1.2.3 对氧化片可在涂胶前重吹段时间干氧（氧化温度）1.2.4 涂胶前片子置于80度烘箱中烘30分钟2 涂胶2.1 涂胶的要求2.2 涂胶的方法2.2.1 旋转涂胶法2.2.2 喷涂法2.2.3 浸涂法3 前烘3.1 前烘要求3.2 前烘的方法3.2.1 在80度烘箱中烘15分钟-20分钟3.2.2 在红外烘箱中烘3分钟-5分钟4 曝光4.1 曝光的要求4.2 曝光的方法5 显影5.1 显影的要求5.2 显影的方法6 坚膜6.1 坚膜的要求6.2 坚膜的方法6.2.1 置于恒温箱中，在180度烘30 分钟左右6.2.2 置于红外烘箱中烘10分钟左右7 腐蚀7.1 腐蚀的要求7.2 腐蚀的方法7.2.1 腐蚀二氧化硅的方法7.2.2 腐蚀铝电极的方法8 去胶8.1 去胶的要求8.2 去胶的方法课程重点：本节介绍了光刻工艺及对各光刻工艺步骤的要求。

光刻工艺是半导体制造中最为重要的工艺步骤之一。

主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。

光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。

光刻机是生产线上最贵的机台，5～15百万美元/台。

主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。

其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。

光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning ) 光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。

光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。

1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。

2、涂底（Priming)方法：a、气相成底膜的热板涂底。

HMDS蒸汽淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染； b、旋转涂底。

缺点：颗粒污染、涂底不均匀、HMDS用量大。

目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。

3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。

硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。

低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
