衍射是光学中一种重要的现象，它是光线遇到物体边缘或孔径时发生弯曲和扩散的现象。衍射花样是指光线通过衍射现象产生的图案，它能够提供有关物体形状和结构的信息。在进行衍射实验时，为了准确测量和分析衍射花样，需要进行标定。下面是我在衍射花样标定过程中的心得体会。

首先，进行衍射花样的标定需要使用一定的实验装置。常见的装置包括光源、狭缝、透镜、衍射光栅等。在选择装置时，要根据实验的具体要求和所需要测量的参数来确定。例如，如果需要测量衍射花样的角度分布，可以选择使用衍射光栅；如果需要测量衍射花样的强度分布，可以选择使用光电探测器。

在进行衍射花样的标定之前，需要对实验装置进行校准。校准的目的是确定各个元件的位置和参数，以确保实验的准确性和可重复性。对于光源，可以使用一个稳定的白光源，并通过滤光片来控制光的颜色和强度。对于狭缝和透镜，可以使用显微镜或光学平台来精确调节其位置和方向。对于衍射光栅，可以使用一块标准的光栅来进行校准。

在进行衍射花样的标定时，需要注意以下几点。首先，要保持实验环境的稳定性，避免外界干扰对实验结果的影响。可以使用遮光罩或黑暗室来减少光的散射和干扰。其次，要注意光线的聚焦和平行度。可以使用透镜或准直器来调节光线的方向和形状，以确保光线的平行度和聚焦度。最后，要进行多次重复实验，以获得更加准确和可靠的结果。可以通过改变实验参数，如光源的位置和角度，狭缝的宽度和位置，来观察和分析衍射花样的变化。

在进行衍射花样的标定时，可以采用不同的方法和技术。常见的方法包括传统的光学实验方法和现代的数字图像处理方法。传统的光学实验方法包括使用显微镜观察和测量衍射花样的角度和强度分布。现代的数字图像处理方法包括使用相机或光电探测器拍摄衍射花样的图像，并通过计算机软件进行图像处理和分析。 在进行衍射花样的标定时，可以测量和分析多个参数和指标。常见的参数包括衍射花样的角度分布、强度分布、相位分布等。可以使用角度测量仪、光电探测器、相位计等设备来进行测量。可以使用计算机软件来进行数据处理和分析，以获得更加准确和详细的结果。

总结起来，衍射花样的标定是进行衍射实验的重要环节，它能够提供有关物体形状和结构的信息。在进行衍射花样的标定时，需要选择合适的实验装置，并进行装置的校准。在进行实验时，要注意实验环境的稳定性，光线的聚焦和平行度，以及多次重复实验。可以采用不同的方法和技术进行衍射花样的标定，测量和分析多个参数和指标。通过衍射花样的标定，可以获得准确和详细的结果，为后续的实验和研究提供有力支持。

合集下载

DigitalMicrograph-软件标定TEM中衍射花样步骤资料讲解

DigitalMicrograph-软件标定TEM中衍射花样步骤资料讲解

精品文档

精品文档 首先，打开需要标定的衍射花样，如下图

然后，选定基点；

具体做法为，在左侧工具菜单（下图）中

选择红色标记的工具，在衍射图（下图）中

依次用鼠标左键点击（1）与（2）斑点的中心位置，然后会发现在（0）精品文档

精品文档 斑点中心自动出现一个黑点（如下图），该点即为选中的基点。

基点选定后，就可以开始标定各衍射斑的相应取向了，所用工具见下图（红框内）

选定该工具后，在衍射图像上分别点击需要标记的点，如下图 精品文档

精品文档

在该示例中的操作为，从下向上依次点击（点击次序是有编号的，就是上图白色小方框内的黑点，放大可看清是编号），将所需要标注的衍射斑点击完毕后。在下图菜单中

选择红框内菜单（DIFPACK）

会出现以下子菜单

最终选择List All，会出现一下对话框

精品文档

精品文档

该对话框为刚刚选中的各衍射斑列表，最左为各点的序号，第二列为d值，根据d值与XRD中数据或已知的晶面间距，可以判断出各衍射斑所代表的方向。

接下来就是标注了，先在Object菜单（下图）中

选定各种对字体格式的设置，如下图

精品文档

精品文档

然后采用字体工具（见下图）

选中红色框内的工具，在衍射图上需要标注的位置标出方向（如下图） 精品文档

精品文档

根据需要对各斑点进行标注，至此，对衍射花样的标注工作全部结束。

以上仅供参考，如有错误与不足之处还请多多指教。

电子衍射花样标定用表

电子衍射花样标定用表

电子衍射花样标定用表

西安理工大学《电子显微分析技术》参考材料

2013.10.10

目 录

一、 标准电子衍射花样...................................................................................1

（一）体心立方晶体标准电子衍射花样..........................................................1

（二）面心立方晶体标准电子衍射花样..........................................................3

（三）密排六方晶体（c / a = 1.633）标准电子衍射花样.......................5

二、 特征平行四边形表...................................................................................7

（一）简单立方晶系..........................................................................................7

（二）体心立方晶系.........................................................................................11

（三）面心立方晶系........................................................................................16

（四）密排六方晶系........................................................................................21

DigitalMicrograph 软件标定TEM中衍射花样步骤

DigitalMicrograph 软件标定TEM中衍射花样步骤

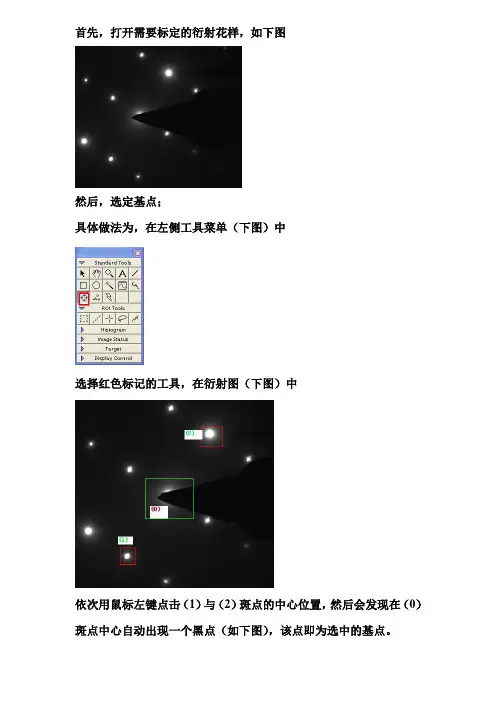

首先，打开需要标定的衍射花样，如下图

然后，选定基点；

具体做法为，在左侧工具菜单（下图）中

选择红色标记的工具，在衍射图（下图）中

依次用鼠标左键点击（1）与（2）斑点的中心位置，然后会发现在（0）斑点中心自动出现一个黑点（如下图），该点即为选中的基点。

基点选定后，就可以开始标定各衍射斑的相应取向了，所用工具见下图（红框内）

选定该工具后，在衍射图像上分别点击需要标记的点，如下图

在该示例中的操作为，从下向上依次点击（点击次序是有编号的，就是上图白色小方框内的黑点，放大可看清是编号），将所需要标注的衍射斑点击完毕后。在下图菜单中

选择红框内菜单（DIFPACK）

会出现以下子菜单

最终选择List All，会出现一下对话框

该对话框为刚刚选中的各衍射斑列表，最左为各点的序号，第二列为d值，根据d值与XRD中数据或已知的晶面间距，可以判断出各衍射斑所代表的方向。

接下来就是标注了，先在Object菜单（下图）中

选定各种对字体格式的设置，如下图

然后采用字体工具（见下图）

选中红色框内的工具，在衍射图上需要标注的位置标出方向（如下图）

根据需要对各斑点进行标注，至此，对衍射花样的标注工作全部结束。

以上仅供参考，如有错误与不足之处还请多多指教。

单晶衍射标定

单晶衍射标定

单晶衍射标定

单晶衍射标定的步骤如下：

选择合适的标定方法。如果晶体结构已知，可以选择标准花样对照法或尝试-校核法。如果晶体结构未知，则可以使用PTlab软件获取晶体结构参数，并选择相应的标定方法。

选择合适的标定工具。可以使用中材新材料研究院的网站进行标定，也可以使用其他专业的电镜检测分析软件。

获取衍射花样。衍射花样可以通过电子显微镜或X射线衍射仪获得。如果使用电子显微镜，需要选择具有高分辨率和高放大倍数的样品，并确保样品的表面平整光滑。

进行标定。根据选择的标定方法和工具，对衍射花样进行标定。如果使用中材新材料研究院的网站进行标定，需要选择相应的衍射图片，并按照网站的指引进行操作。

验证标定结果。标定完成后，需要验证标定结果的准确性。可以通过模拟斑点与实际斑点的比较，或者通过与其他已知晶体结构的标准物相进行比对等方法进行验证。
