变配电系统安全检查表

...

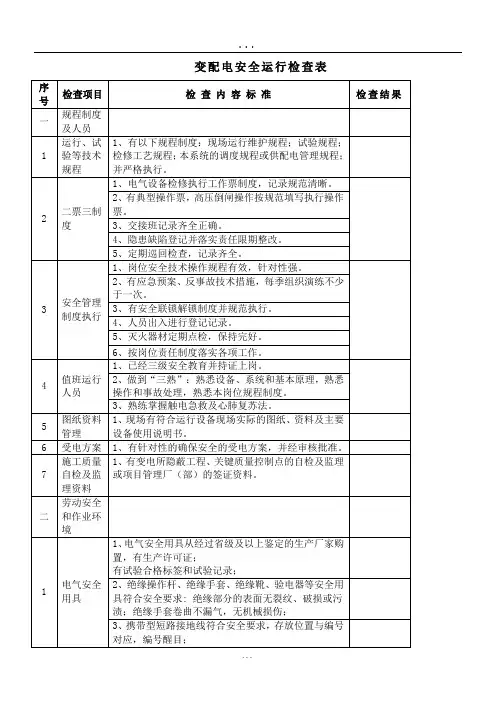

... 变配电安全运行检查表

序号 检查项目 检 查 内 容 标 准 检查结果

一 规程制度及人员

1 运行、试验等技术规程 1、有以下规程制度：现场运行维护规程；试验规程；检修工艺规程；本系统的调度规程或供配电管理规程；并严格执行。

2 二票三制度 1、电气设备检修执行工作票制度，记录规范清晰。

2、有典型操作票，高压倒闸操作按规范填写执行操作票。

3、交接班记录齐全正确。

4、隐患缺陷登记并落实责任限期整改。

5、定期巡回检查，记录齐全。

3 安全管理制度执行 1、岗位安全技术操作规程有效，针对性强。

2、有应急预案、反事故技术措施，每季组织演练不少于一次。

3、有安全联锁解锁制度并规范执行。

4、人员出入进行登记记录。

5、灭火器材定期点检，保持完好。

6、按岗位责任制度落实各项工作。

4 值班运行人员 1、已经三级安全教育并持证上岗。

2、做到“三熟”：熟悉设备、系统和基本原理，熟悉操作和事故处理，熟悉本岗位规程制度。

3、熟练掌握触电急救及心肺复苏法。

5 图纸资料管理 1、现场有符合运行设备现场实际的图纸、资料及主要设备使用说明书。

6 受电方案 1、有针对性的确保安全的受电方案，并经审核批准。

7 施工质量自检及监理资料 1、有变电所隐蔽工程、关键质量控制点的自检及监理或项目管理厂（部）的签证资料。

二 劳动安全和作业环境

1 电气安全用具 1、电气安全用具从经过省级及以上鉴定的生产厂家购置，有生产许可证；

有试验合格标签和试验记录；

2、绝缘操作杆、绝缘手套、绝缘靴、验电器等安全用具符合安全要求: 绝缘部分的表面无裂纹、破损或污渍；绝缘手套卷曲不漏气，无机械损伤；

3、携带型短路接地线符合安全要求，存放位置与编号对应，编号醒目； ...

... 4、现场放置的工器具中无不合格用具；

5、运行人员掌握并正确使用安全用具。

2 保护接地及接零 1、开关柜等电气设备应接零或接地的部分有可靠的保护接零或接地；

有限公司

用电安全检查表

序号 检查项目 检查内容 检查方法 检查记录

1 配电箱、开关箱 配电柜应设电源隔离开关及短路、过载、漏电保护电器 现场检查

动力配电箱与照明配电箱宜分别设置 现场检查

配电箱应保持整洁，不得堆放任何防碍操作维修的杂物 现场检查

移动式配电箱、开管箱的进、出线应采用橡皮护套绝缘电缆，不得有接头 现场检查

不得用其他金属丝代替熔丝 现场检查

配电箱、开关箱外形结构应能防雨、防尘 现场检查

有备用的“禁止合闸、有人工作”标志牌 现场检查

2 保护系统 保护零线必须使用黄/绿双色线，严禁黄/绿双黄线做相线或零线用 现场检查

保护零线与工作零线不滚接 现场检查

3

现场照明 灯具金属外壳要有接零保护 现场检查

室内线路及灯具安装高度应不小于2.5m 现场检查

手持照明灯使用36V及以下电源供电 现场检查

4 配电线路 电线无老化、破皮 查规章制度

5 手持式电动工具 所用插座和插头在结构上应保持一致，避免导电触头和保护触头混用 现场检查

在潮湿场所或金属构架上严禁使用I类手持式电动工具 查规章制度

手持式电动工具的外壳、手柄、插头、开关,负荷线等必须完好无损 查规章制度

使用手持式电动工具的作业人员，必须按规定穿戴绝缘防护用品 现场检查

检查时间： 6 其他 作业面上的电源线应采取防护措施，严禁拖地 现场检查

电工作业应配戴绝缘防护用品，持证上岗 现场检查

应定期对漏电保护器进行检查 现场检查

宿舍用电严禁私拉乱接 现场检查

整改意见:

检查人签字： 负责人：

主 题

.1

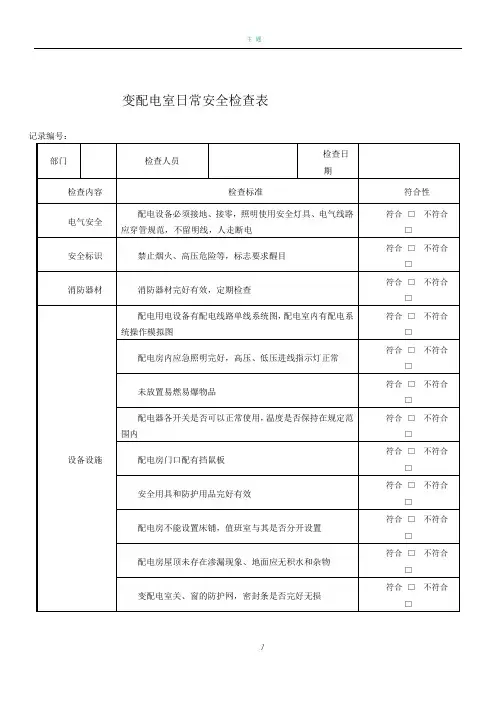

变配电室日常安全检查表

记录编号：

部门 检查人员 检查日期

检查内容 检查标准 符合性

电气安全 配电设备必须接地、接零，照明使用安全灯具、电气线路应穿管规范，不留明线，人走断电 符合 □ 不符合

□

安全标识 禁止烟火、高压危险等，标志要求醒目 符合 □ 不符合

□

消防器材 消防器材完好有效，定期检查 符合 □ 不符合

□

设备设施 配电用电设备有配电线路单线系统图，配电室内有配电系统操作模拟图 符合 □ 不符合

□

配电房内应急照明完好，高压、低压进线指示灯正常 符合 □ 不符合

□

未放置易燃易爆物品 符合 □ 不符合

□

配电器各开关是否可以正常使用，温度是否保持在规定范围内 符合 □ 不符合

□

配电房门口配有挡鼠板 符合 □ 不符合

□

安全用具和防护用品完好有效 符合 □ 不符合

□

配电房不能设置床铺，值班室与其是否分开设置 符合 □ 不符合

□

配电房屋顶未存在渗漏现象、地面应无积水和杂物 符合 □ 不符合

□

变配电室关、窗的防护网，密封条是否完好无损 符合 □ 不符合

□ 主 题

.2 人员行为 值班电工上岗操作证是否在有效期内 符合 □ 不符合

□

电工熟悉安全操作规程、供电系统和配电房各种设备的性能和操作方法，在异常的情况下有采取措施的能力。 符合 □ 不符合

□

值班电工严格执行值班巡视制度、倒闸操作票制度、工作票制度、安全用具及消防设备管理制度等各项制度的规定。 符合 □ 不符合

□

配备符合国家标准的劳动防护用品，并按要求使用和佩戴 符合 □ 不符合

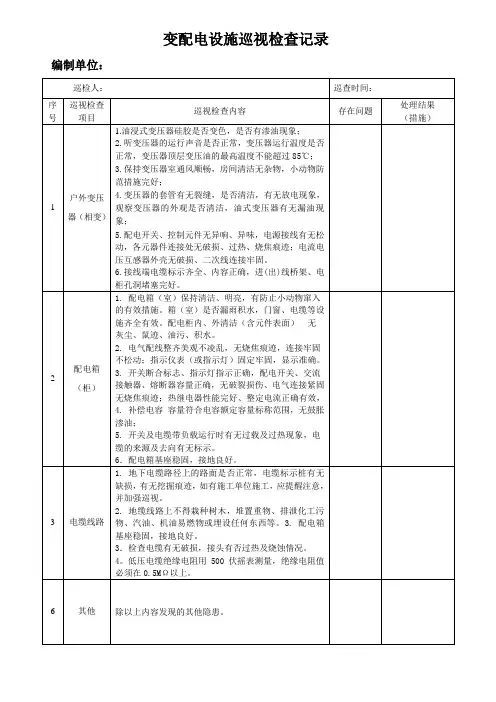

变配电设施巡视检查记录

编制单位：

巡检人： 巡查时间：

序号 巡视检查项目 巡视检查内容 存在问题 处理结果

（措施）

1 户外变压器（相变） 1.油浸式变压器硅胶是否变色，是否有渗油现象；

2.听变压器的运行声音是否正常，变压器运行温度是否正常，变压器顶层变压油的最高温度不能超过85℃；

3.保持变压器室通风顺畅，房间清洁无杂物，小动物防范措施完好；

4.变压器的套管有无裂缝，是否清洁，有无放电现象，观察变压器的外观是否清洁，油式变压器有无漏油现象；

5.配电开关、控制元件无异响、异味，电源接线有无松动，各元器件连接处无破损、过热、烧焦痕迹；电流电压互感器外壳无破损、二次线连接牢固。

6.接线端电缆标示齐全、内容正确，进(出)线桥架、电柜孔洞堵塞完好。

2 配电箱（柜） 1. 配电箱（室）保持清洁、明亮，有防止小动物窜入的有效措施。箱（室）是否漏雨积水，门窗、电缆等设施齐全有效。配电柜内、外清洁（含元件表面） 无灰尘、鼠迹、油污、积水。

2. 电气配线整齐美观不凌乱，无烧焦痕迹，连接牢固不松动；指示仪表（或指示灯）固定牢固，显示准确。

3. 开关断合标志、指示灯指示正确，配电开关、交流接触器、熔断器容量正确，无破裂损伤、电气连接紧固无烧焦痕迹；热继电器性能完好、整定电流正确有效，

4. 补偿电容 容量符合电容额定容量标称范围，无鼓胀渗油；

5. 开关及电缆带负载运行时有无过载及过热现象，电缆的来源及去向有无标示。

6．配电箱基座稳固，接地良好。

3 电缆线路 1. 地下电缆路径上的路面是否正常，电缆标示桩有无缺损，有无挖掘痕迹，如有施工单位施工，应提醒注意，并加强巡视。

2. 地缆线路上不得栽种树木，堆置重物、排泄化工污物、汽油、机油易燃物或埋设任何东西等。3. 配电箱基座稳固，接地良好。

3．检查电缆有无破损，接头有否过热及烧蚀情况。

4。低压电缆绝缘电阻用500伏摇表测量，绝缘电阻值必须在0.5MΩ以上。
