7.5.1-10-j-01

审阅签名： 年 月 日 科

目 《电工基础》 授

课

日

期 09机电(2)班：10.01.04

09制冷电工班：09.12.29 课时 2

课

题 第五章 单相交流电路

§5—7 实际线圈与C并联谐振电路 班

级 09机电(1)班

09制冷电工班

教

学

目

的 使学生掌握实际线圈与电容并联电路的电压、电流关系和电路特点及实际线圈与电容并联电路谐振的条件 选

用

教

具

挂

图

教学重点 实际线圈与电容并联电路的

电压、电流关系和电路特点 教学

难点 实际线圈与电容并联电路的

电压、电流关系和电路特点

教学

回

顾 串联谐振联电路的电压、电流关系和电路特点

说

明

教学过程

1 UCIRLI1RLIRL0=cosRLRLII552图谐振时电压电流相量图 【组织教学】

1. 起立，师生互相问好

2. 坐下，清点人数，指出和纠正存在问题

【导入新课】

我们知道，RLC串联谐振时，LCXX，电路中的阻抗最小，电流最大，且电路的端电压与电流同相。那么，RL串联后与C并联，若LCXX，电路的这种状态又叫什么状态、需要什么条件、有些什么具体的特点？本课学习我们就来学习这些知识。

【讲授新课】

第五章 正弦交流电路

§5—8 RL串后与C并的并联谐振电路

实际线圈有电阻和电感，故实际线圈与电容并联电路可以

看为电阻与电感串联后与电容并联，如图5—50所示。求解这

类电路问题可分两步进行，先按串联电路的规律分别对各支路

进行分析计算；然后按并联电路的规律分析计算。

一、总电流计算、电压与电流的相位关系

图中两支路的端电压为同一电压，故以电压为参考量，即

tUumsin

实际线圈支路中的电流和及其相位角为：

22LRLRLXRUZUI，RXLRLarctan

电容支路中的电流及其相位为：

，90iC

总电流与各支路电流的相量关系为：RLCIII，

总电流的大小：22(cos)(sin)RLRLRLRLCIIII

总电流相量滞后总电压的角度为：sinarctancosRLRLCRLRLIII

电流、电压相量图如较5—51所示，电路的功率为：

cossinSIUPIUQIU

二、并联谐振及条件：

1. 并联谐振

从图和式子都可以看出：当CRLRLIIsin时，0，即总电流与电压同相，这时的电路状态为并联谐振状态，简称并联谐振。并联谐振在电工电子技术中有广泛的应用（如用于提高电路的功率因数）。并联谐振时电流电压相量关系如图5—52所示。 RLiLRCiCu550图实际线圈 与电容并联电路

UCI1RLCII2RLIRLIICCXUI教学过程

2 2. 并联谐振的条件

因为

2222sinLRLRLLLXUIRXRX ， CCUIX，

得：2222LCLLXUUXRXRX，221LLCXRXX，22()LCRL

所以并联谐振的条件是：221LLCXRXX，即：22()LCRL

3. 并联谐振频率的近似公式计算

若<

并联谐振的角频率和频率常用0和0f表示，故并联谐振频率的近似计算公式为：

LC10，LCf210

三、并联谐振的特点：

①．电压与电流同相，且总阻抗最大，总电流最小

022222cos()()RLRLLURRIIUXRLRL

RCLCRLRLRLRIUZ00220220200（谐振时CL001）

②．两支路电流接近相等，可能产生过大的电流并为总电流的Q倍，

0000·IRLLURCURCLCUCUXUIICCRL

③．电路的品质因数（支路电流与总电流之比值）：00QRLLIIR 或

001QCIICR

例5—13 有一感性负载，功率kWP20，功率因数6.0cosRL，电源电压VU380，电源频率Hzf50，试求：

（1）电路中电流的大小；

（2）若并联一个FC374的电容，这时电路中的总电流、功率因数各是多少？

解：（1）电路中的电流为 )(7.876.03801020cos3AUPIRLRL

（2）并联电容后，电容支路的电流为：

)(6.44103745014.323806ACUXUICC 教学过程

3 电路的总电流为：22222(cos)(sin)=(87.70.6)(87.71-0.644.6)=58.5(A)RLRLRLRLCIIII总电流滞后电压的角度：

9.256.07.876.446.017.87cossinarctan2RLRLCRLRLIII

功率因数9.09.28coscos（也可以这样计算功率因数9.03805.581020cos3SP）

可见，给RL并联电容，可减小电路的总电流，降低线损和提高功率因数。

【课堂小结】

RL串后与C并的并联谐振电路有如下特点：

1．感抗等于容抗LCXX（<

2．谐振频率为012fLC

3．阻抗最大00ULZIRC

4．电流最小02LRIUX

5．品质因数001Q QLRCR或

6．电感或电容上的电流0RLCIIQI

【布置作业】 《习题册》§5－8:一、二、三之1.（P.72~P.73）

《习题册》§5－8三之1参考解答:

已知图示电路中10CpF，品质因数Q=50，谐振频率037fkHz，求电感L和电阻R的大小。

解 并联谐振时001CL，

22231200111L==1.85(H)C2fC237101010

CL3120XX11R====8603()QQ2fCQ23710101050

LRCu

合集下载

电工电子技术基础第四版上海交大课后答案

电工电子技术基础第四版上海交大课后答案

电工电子技术基础第四版上海交大课后答案

一、填空题

1.电源和负载的本质区别是:电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。

2.电力系统中的电路，其功能是实现电能的传输、分配和转换。

3.实际电路中的元器件，其电特性往往多元而复杂， 而理想电路元件的电特性则是单一和确切的。

4.在电器商场买回的电线，每卷电线的电阻值为0.5Q,将2卷这样的电线接长使用，电阻值为1，将2卷这样的电线并接起来使用，电阻值为0.25。

5.电路理论中，理想无源二端元件有电阻元件、电感元件和电容元件理想有源二端元件有电压源和电流源。

6.用指针式万用表测量电阻时，应断开电路使被测电阻不带电。测量一个阻值在2002左右的电阻时，应选择RX100挡，测量前指针式万用表应先进行调零。当万用表挡位旋钮置于“RX 100”位置，指针指示数为3.3，则该被测量的电阻的电阻值为330。

7.任何一个完整的电路必须包含电源、负载和中间环节三个基本组成部分。

二、判断正误

1.用万用表测量电阻时，每次调换挡位后都要调零。(对)

2.温度一定时，导体的长度和横截面积越大，电阻越大。(错)

3.用万用表测量电阻时，两手应紧捏电阻的两端。(错)

劳动社会保障出版社中职书目

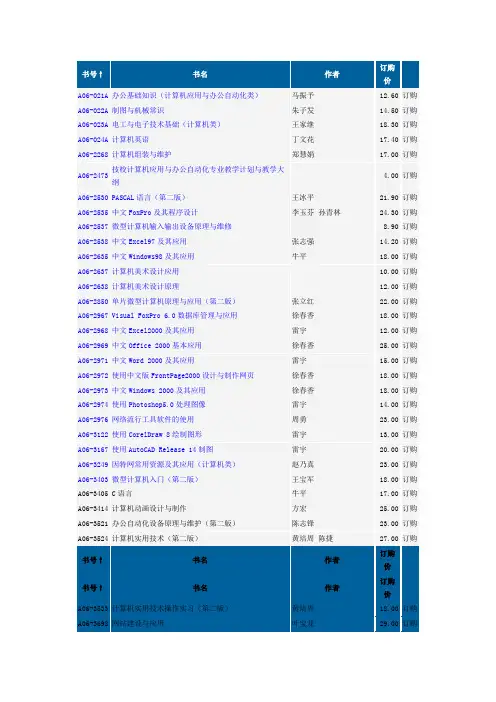

劳动社会保障出版社中职书目

书号↑ 书名 作者 订购价

A06-021A 办公基础知识（计算机应用与办公自动化类） 马振予 12.60 订购

A06-022A 制图与机械常识 朱子发 14.50 订购

A06-023A 电工与电子技术基础（计算机类） 王家继 18.30 订购

A06-024A 计算机英语 丁文花 17.40 订购

A06-2268 计算机组装与维护 郑慧娟 17.00 订购

A06-2473 技校计算机应用与办公自动化专业教学计划与教学大纲 4.00 订购

A06-2530 PASCAL语言（第二版） 王冰平 21.90 订购

A06-2535 中文FoxPro及其程序设计 李玉芬 孙青林 24.30 订购

A06-2537 微型计算机输入输出设备原理与维修 8.90 订购

A06-2538 中文Excel97及其应用 张志强 14.20 订购

A06-2635 中文Windows98及其应用 牛平 18.00 订购

A06-2637 计算机美术设计应用 10.00 订购

A06-2638 计算机美术设计原理 12.00 订购

A06-2850 单片微型计算机原理与应用（第二版） 张立红 22.00 订购

A06-2967 Visual FoxPro 6.0数据库管理与应用 徐春香 18.00 订购

A06-2968 中文Excel2000及其应用 雷宇 12.00 订购

A06-2969 中文Office 2000基本应用 徐春香 25.00 订购

A06-2971 中文Word 2000及其应用 雷宇 15.00 订购

A06-2972 使用中文版FrontPage2000设计与制作网页 徐春香 18.00 订购

A06-2973 中文Windows 2000及其应用 徐春香 18.00 订购

电工基础习题参考答案

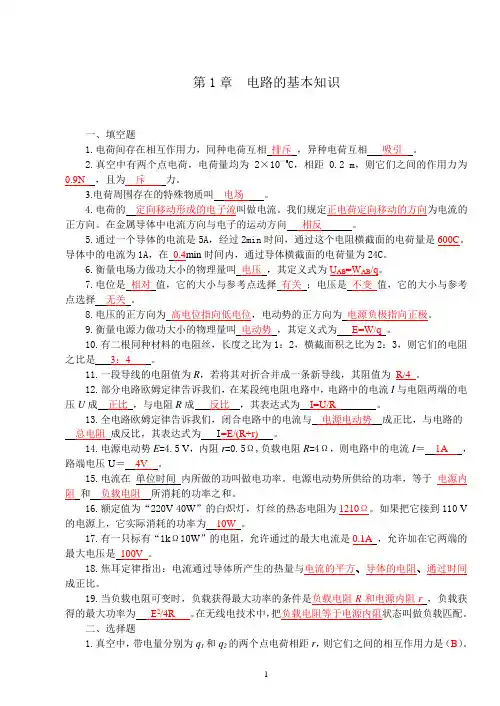

电工基础习题参考答案

1 第1章 电路的基本知识

一、填空题

1.电荷间存在相互作用力，同种电荷互相 排斥 ，异种电荷互相 吸引 。

2.真空中有两个点电荷，电荷量均为2×10－6C，相距0.2 m，则它们之间的作用力为0.9N ，且为 斥 力。

3.电荷周围存在的特殊物质叫 电场 。

4.电荷的 定向移动形成的电子流叫做电流。我们规定正电荷定向移动的方向为电流的正方向。在金属导体中电流方向与电子的运动方向 相反 。

5.通过一个导体的电流是5A，经过2min时间，通过这个电阻横截面的电荷量是600C。导体中的电流为1A，在 0.4min时间内，通过导体横截面的电荷量为24C。

6.衡量电场力做功大小的物理量叫 电压 ，其定义式为UAB=WAB/q。

7.电位是 相对 值，它的大小与参考点选择 有关 ；电压是 不变 值，它的大小与参考点选择 无关 。

8.电压的正方向为 高电位指向低电位，电动势的正方向为

电源负极指向正极。

9.衡量电源力做功大小的物理量叫 电动势 ，其定义式为 E=W/q 。

10.有二根同种材料的电阻丝，长度之比为1：2，横截面积之比为2：3，则它们的电阻之比是 3：4

。

11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。

12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成 正比 ，与电阻R成 反比 ，其表达式为 I=U/R

。

13.全电路欧姆定律告诉我们，闭合电路中的电流与 电源电动势 成正比，与电路的

总电阻 成反比，其表达式为 I=E/(R+r) 。

14.电源电动势E=4.5 V，内阻r=0.5Ω,负载电阻R=4Ω，则电路中的电流I＝ 1A

，路端电压U＝ 4V

。

15.电流在

单位时间 内所做的功叫做电功率。电源电动势所供给的功率，等于 电源内阻 和 负载电阻 所消耗的功率之和。

《电工基础》优秀教案

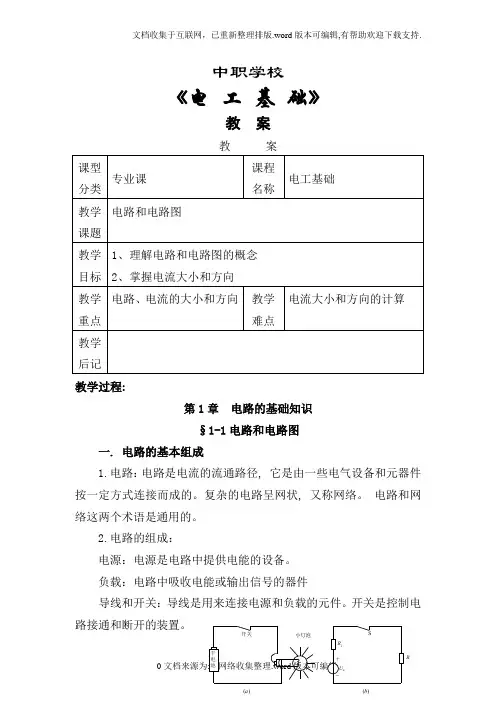

《电工基础》优秀教案
