汽车发动机端盖加工工艺分析

作者：刘畅

来源：《汽车世界·车辆工程技术（中）》2019年第02期

摘 要：现阶段，随着社会的发展，我国的现代化建设的发展也有了很大的进步。在汽车制造领域中，离合器、变速箱、发动机和底盘都属于加工工艺复杂的典型部件。汽车发动机端盖是发动机上的重要部件之一，发动机端盖的加工精度直接影响发动机的性能。目前，使用国内设备加工发动机端盖的工艺为两次装夹加工，不仅定位误差大、加工步骤繁琐、加工效率低，而且零件加工精度、一致性都受限于生产工人的水平。随着生产企业对发动机端盖的加工精度要求不断提高，生产数量逐年增加，如何提高其产品的加工精度和生产效率已成为亟待解决的问题。本文正是来源于国内某汽车零部件加工制造类企业定制数控专用车床用于生产发动机端盖时所需的配套技术服务方案。本文主要针对发动机端盖的结构特点，以解决该类零件加工中存在的问题为目标，并最终制定出合理、高精、高效的加工方案。

关键词：汽车发动机;端盖加工;工艺分析

0 引言

以汽车发动机端盖零件为研究对象，以提高其加工精度和加工效率为目的，针对其结构特点，分别从生产工艺、专用数控机床及夹具设计、加工工艺改进等方面对其进行阐述，诠释该零件的工艺改进方案和取得的效果，为同类零件的加工工艺改进提供了借鉴。

1 零件结构、精度要求及工艺路线

1.1 发动机端盖的结构分析

从图1可以看出零件材质为铝，薄壁、夹持时极易产生变形。夹持后的弹性变形较大。加工时由于工件外圆耳部是断续切削，会造成刀具切入部位存在切削纹，同时，夹持后的弹性变形，会造成工件平面度、外圆圆度、外圆与内孔同轴度超差。

1.2 发动机端盖尺寸与精度要求分析

该汽车发动机端盖的形位精度要求高：基准Aφ226.5圆度0.05;φ221.1与基准A同轴度φ0.03;5-φ5.8位置度φ0.6;φ60与基准Bφ87.5同轴度φ0.04;垂直度要求0.03等。

󰀁模具工业󰀂2004.No.9总28324

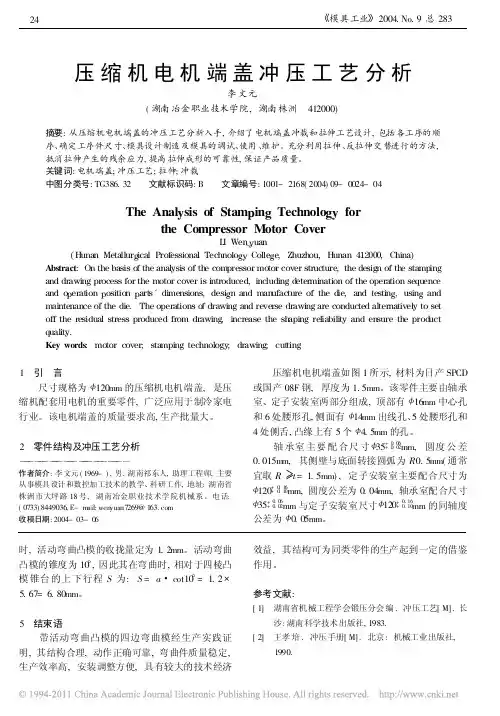

压缩机电机端盖冲压工艺分析

李文元

(湖南冶金职业技术学院,湖南株洲412000)

摘要:从压缩机电机端盖的冲压工艺分析入手,介绍了电机端盖冲裁和拉伸工艺设计,包括各工序的顺序、确定工序件尺寸、模具设计制造及模具的调试、使用、维护。充分利用拉伸、反拉伸交替进行的方法,抵消拉伸产生的残余应力,提高拉伸成形的可靠性,保证产品质量。关键词:电机端盖;冲压工艺;拉伸;冲裁中图分类号:TG386.32文献标识码:B文章编号:1001-2168(2004)09-0024-04

TheAnalysisofStampingTechnologyfor

theCompressorMotorCover

LIWen_yuan(HunanMetallurgicalProfessionalTechnologyCollege,Zhuzhou,Hunan412000,China)Abstract:Onthebasisoftheanalysisofthecompressormotorcoverstructure,thedesignofthestampinganddrawingprocessforthemotorcoverisintroduced,includingdeterminationoftheoperationsequenceandoperationpositionparts'dimensions,designandmanufactureofthedie,andtesting,usingandmaintenanceofthedie.Theoperationsofdrawingandreversedrawingareconductedalternativelytosetofftheresidualstressproducedfromdrawing,increasetheshapingreliabilityandensuretheproductquality.Keywords:motorcover;stampingtechnology;drawing;cutting

电机端盖的要求

电机端盖是电机的重要组成部分，它不仅可以保护电机内部的零部件，还可以起到密封、散热、防水等作用。因此，对于电机端盖的要求也越来越高。下面就从以下几个方面来详细介绍电机端盖的要求：

一、材料要求

电机端盖通常采用铝合金、塑料等材料制作。铝合金具有良好的强度和耐腐蚀性能，能够有效地保护电机内部零部件；而塑料则具有良好的绝缘性能和轻量化特点，适用于一些小功率的电机。

二、尺寸精度要求

在制作电机端盖时，需要严格控制其尺寸精度。因为如果尺寸不准确，就会导致装配不良或者影响电机内部零部件的运转。因此，在制作过程中需要采用高精度加工设备，并进行严格的质量检测。

三、表面处理要求

为了提高电机端盖的耐腐蚀性和美观度，通常需要进行表面处理。铝合金端盖可以采用阳极氧化处理，塑料端盖可以采用喷涂或电镀等方式进行表面处理。

四、密封性能要求

电机端盖需要具备良好的密封性能，以防止灰尘、水汽等外部物质进入电机内部，影响其正常运转。因此，在制作过程中需要采用密封材料，并进行严格的密封性能测试。

五、散热要求

电机在工作时会产生热量，如果不能及时散热，就会影响电机的寿命和性能。因此，电机端盖需要具备良好的散热性能。铝合金端盖可以采用散热鳍片设计或者加装风扇等方式进行散热；塑料端盖则需要在设计时考虑到其导热系数较低的问题，并采取相应措施提高其散热性能。

六、防水要求

对于一些使用环境比较恶劣的电机，如船舶、汽车等，还需要考虑到其防水性能。因此，在制作电机端盖时需要采用防水材料，并进行严格的防水测试。

综上所述，对于电机端盖的要求主要包括材料要求、尺寸精度要求、表面处理要求、密封性能要求、散热要求和防水要求等方面。只有在这些方面都达到一定的标准，才能保证电机端盖的质量和性能。

Ｐｒｏｄｕｃｔｉｏｎ　Ｔｅｃｈｎｉｑｕｅｓ生产技术　

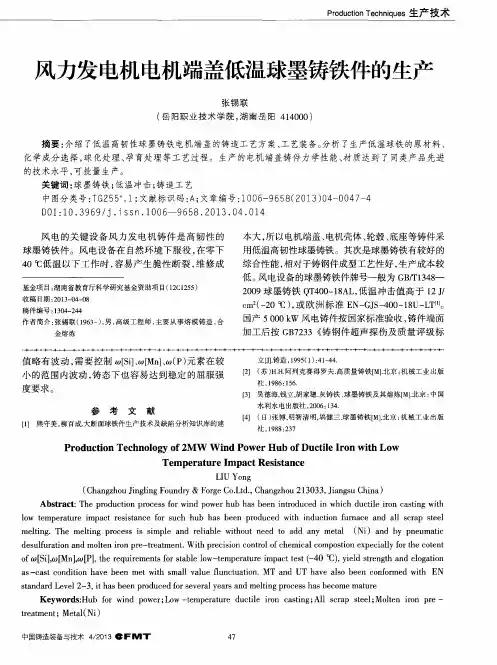

风力发电机电机端盖低温球墨铸铁件的生产　

张锡联　

（岳阳职业技术学院，湖南岳阳４１４０００）　

摘要：介绍了低温高韧性球墨铸铁电机端盖的铸造工艺方案、工艺装备。分析了生产低温球铁的原材料、　化学成分选择，球化处理、孕育处理等工艺过程。生产的电机端盖铸件力学性能、材质达到了同类产品先进　

的技术水平，可批量生产。　关键词：球墨铸铁；低温冲击；铸造工艺　

中图分类号：ＴＧ２５５　．１；文献标识码：Ａ；文章编号：１　００６—９６５８（２０ｌ３）０４—００４７—４　

Ｄ０　Ｉ：１　０．３９６９／．１．１　Ｓ　Ｓ　ｎ．１　０Ｏ６—９６　５８．２０１　３．０４．０１　４　

风电的关键设备风力发电机铸件是高韧性的　球墨铸铁件。风电设备在自然环境下服役，在零下　

４０℃低温以下工作时，容易产生脆性断裂，维修成　

基金项目：湖南省教育厅科学研究基金资助项目（１２Ｃ１２５５）　收稿日期：２０１３—０４—０８　稿件编号：１３０４—２４４　作者简介：张锡联（１９６３一），男，高级工程师，主要从事熔模铸造，合　金熔炼　本大，所以电机端盖、电机壳体、轮毂、底座等铸件采　

用低温高韧性球墨铸铁。其次是球墨铸铁有较好的　

综合性能，相对于铸钢件成型工艺性好，生产成本较　低。风电设备的球墨铸铁件牌号一般为ＧＢ／ｒＩ１ｌ３４８—　

２００９球墨铸铁ＱＴ４００—１８ＡＬ，低温冲击值高于１２　Ｊ／　ａｍ　（一２０℃），或欧洲标准ＥＮ—ＧＪＳ一４００—１８Ｕ—ＬＴ［”。　

国产５　０００　ｋｗ风电铸件按国家标准验收，铸件端面　

加工后按ＧＢ７２３３《铸钢件超声探伤及质量评级标　

值略有波动，需要控制ｏＪ［Ｓｉ］、ｗ［Ｍｎ］、ｃｏ（Ｐ）元素在较　

小的范围内波动，铸态下也容易达到稳定的屈服强　度要求。　

参考文献　［１】熊守美，柳百成．大断面球铁件生产技术及缺陷分析知识库的建　立＿Ｊ］．铸造，１９９５（１）：４１—４４．　［２］（苏）Ｈ．Ｈ．阿列克赛得罗夫．高质量铸铁［Ｍ］．北京：机械工业出版　社．１９８６：１５６．　［３】吴德海，钱立，胡家骢．灰铸铁、球墨铸铁及其熔炼［Ｍ］．北京：中国　水利水电出版社，２００６：１３４．　［４］（日）张博，明智清明，墒健三．球墨铸铁［Ｍ］．北京：机械工业出版　社。１９８８：２３７
