有功功率和无功功率的测量

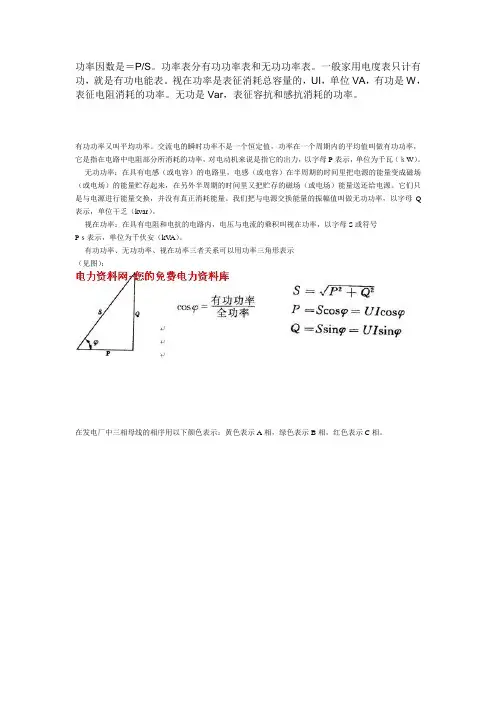

功率因数是＝P/S。功率表分有功功率表和无功功率表。一般家用电度表只计有功，就是有功电能表。视在功率是表征消耗总容量的，UI，单位VA，有功是W，表征电阻消耗的功率。无功是Var，表征容抗和感抗消耗的功率。

有功功率又叫平均功率。交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，对电动机来说是指它的出力，以字母P表示，单位为千瓦（ｋW）。

无功功率：在具有电感（或电容）的电路里，电感（或电容）在半周期的时间里把电源的能量变成磁场（或电场）的能量贮存起来，在另外半周期的时间里又把贮存的磁场（或电场）能量送还给电源。它们只是与电源进行能量交换，并没有真正消耗能量。我们把与电源交换能量的振幅值叫做无功功率，以字母Q表示，单位干乏（kvar）。

视在功率：在具有电阻和电抗的电路内，电压与电流的乘积叫视在功率，以字母S或符号

Pｓ表示，单位为千伏安（kVA）。

有功功率、无功功率、视在功率三者关系可以用功率三角形表示

（见图）：

在发电厂中三相母线的相序用以下颜色表示：黄色表示A相，绿色表示B相，红色表示C相。

- 1 - 功率因数表的工作原理

功率因数表是一种用于测量电路中功率因数的仪器。在电路中，功率因数是指实际功率与视在功率的比值，它反映了电路中电能的利用效率。功率因数表的工作原理是基于电路中的电流、电压和相位角的测量。

功率因数表通常由一个电流表和一个电压表组成，它们通过一个电路板连接在一起。当电路中有电流流过时，电流表会显示出电路中的电流大小。当电路中有电压时，电压表会显示出电路中的电压大小。这两个表的读数可以用来计算出电路中的视在功率。

视在功率是电路中电能的总量，它包括有功功率和无功功率。有功功率是电路中真正用于做功的电能，它可以用来驱动电动机、加热器等负载。无功功率是电路中的电能在电容器和电感器之间交换的电能，它不能直接用于驱动负载，但是它对电路的稳定性和效率都有着重要的作用。

功率因数是有功功率与视在功率的比值。当电路中只有有功功率时，功率因数为1，这代表电路中的电能全部用于做功。当电路中有无功功率时，功率因数会降低，这代表电路中有一部分电能被浪费在电容器和电感器之间的互相转换中。

为了测量功率因数，功率因数表需要测量电路中的相位角。相位角是电流和电压之间的相位差，它反映了电路中电流和电压之间的关系。当电路中只有有功功率时，相位角为0，这代表电流和电压是完全同步的。当电路中有无功功率时，相位角会偏离0度，这代表电流 - 2 - 和电压之间存在相位差。

功率因数表通过测量电路中的相位角来计算出功率因数。它使用一个相位差计算器来测量电流和电压之间的相位差，并将结果显示在一个数字显示器上。这个数字表示相位差的角度，它可以用来计算出功率因数。功率因数表的读数可以告诉我们电路中电能的利用效率，它对电路的设计和维护都有着重要的作用。

总之，功率因数表是一种用于测量电路中功率因数的仪器。它通过测量电流、电压和相位角来计算出功率因数，从而反映电路中电能的利用效率。功率因数表对于电路的设计和维护都有着重要的作用，它可以帮助我们优化电路的性能，提高电能的利用效率。

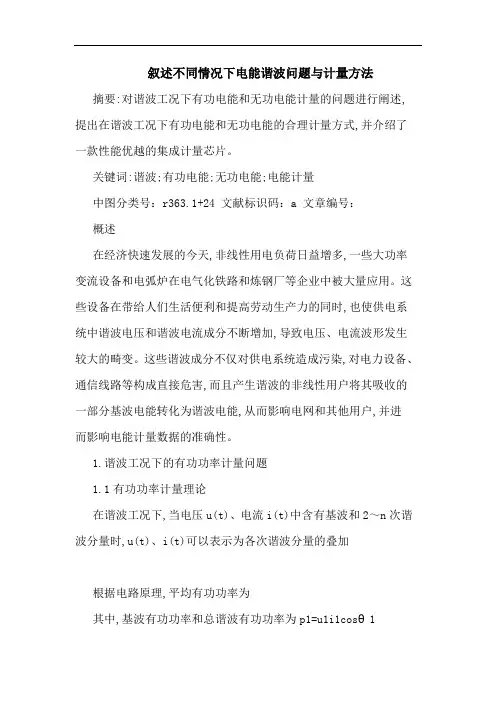

叙述不同情况下电能谐波问题与计量方法

摘要:对谐波工况下有功电能和无功电能计量的问题进行阐述,提出在谐波工况下有功电能和无功电能的合理计量方式,并介绍了一款性能优越的集成计量芯片。

关键词:谐波;有功电能;无功电能;电能计量

中图分类号：r363.1+24 文献标识码：a 文章编号：

概述

在经济快速发展的今天,非线性用电负荷日益增多,一些大功率变流设备和电弧炉在电气化铁路和炼钢厂等企业中被大量应用。这些设备在带给人们生活便利和提高劳动生产力的同时,也使供电系统中谐波电压和谐波电流成分不断增加,导致电压、电流波形发生较大的畸变。这些谐波成分不仅对供电系统造成污染,对电力设备、通信线路等构成直接危害,而且产生谐波的非线性用户将其吸收的一部分基波电能转化为谐波电能,从而影响电网和其他用户,并进而影响电能计量数据的准确性。

1.谐波工况下的有功功率计量问题

1.1有功功率计量理论

在谐波工况下,当电压u(t)、电流i(t)中含有基波和2～n次谐波分量时,u(t)、i(t)可以表示为各次谐波分量的叠加

根据电路原理,平均有功功率为

其中,基波有功功率和总谐波有功功率为p1=u1i1cosθ1

即当谐波存在时,作为贸易依据的有功电能计量应该是负载上消耗的基波有功电能和各次谐波有功能量的代数和。考虑到电能表实现过程中,所选用的器件和算法不可能绝对理想,必然对不同的频率会有不同的响应,电能表实际反映出的有功电能应为

式中e－－－通过电能表的总有功电能;

e1－－－通过电能表的基波有功电能;

k1－－－基波电能计量衰减系数;

en－－－通过电能表的第n次谐波有功电能;

kn－－－第n次谐波下电能计量衰减的频率响应系数。

1.2谐波下的频率响应

从上式可以看出,影响有功计量数据准确性的一个重要参数就是频率响应系数。其物理意义,首先要求电能表有一个很宽的模拟输入带宽,模拟输入带宽是指信号衰减超过3db(29.2%)时对应的上限频率和下限频率之间形成的频带。一个窄的模拟输入带宽意味着高次谐波不能被正确分析。在电力系统中,如果要求所有21次以下谐波功率都能够被精确计量,则模拟输入带宽大于1.5khz是需要的;如果要求所有63次以下谐波功率都能够被精确计量,则模拟输入带宽大于4khz是需要的。

变压器功耗测量方法

变压器是电力系统中至关重要的设备，了解其功耗对于提高能源效率和保障电力系统稳定运行具有重要意义。本文将详细介绍变压器功耗的测量方法，帮助读者掌握这一技术要点。

一、变压器功耗概述

变压器功耗是指变压器在运行过程中消耗的电能，通常以功率因数和视在功率、有功功率、无功功率等参数来表示。测量变压器功耗有助于评估变压器的能效水平，为节能减排提供依据。

二、变压器功耗测量方法

1.直接测量法

直接测量法是通过测量变压器的输入电压、输入电流和输出电压、输出电流，计算得到变压器的功耗。具体步骤如下：

（1）测量输入电压和输入电流，计算输入功率（视在功率）；

（2）测量输出电压和输出电流，计算输出功率（视在功率）；

（3）输入功率与输出功率之差即为变压器的功耗。

2.间接测量法

间接测量法是通过测量变压器的空载损耗和短路损耗，结合实际负载率，计算得到变压器的功耗。具体步骤如下：

（1）测量变压器的空载损耗，即在无负载条件下，变压器消耗的功率；

（2）测量变压器的短路损耗，即在短路条件下，变压器消耗的功率；

（3）根据实际负载率，计算变压器的负载损耗； （4）空载损耗与负载损耗之和即为变压器的总功耗。

3.智能测量法

智能测量法是利用现代传感技术、通信技术和计算机技术，实现对变压器功耗的实时监测和计算。该方法具有以下优点：

（1）测量精度高，实时性好；

（2）可远程监测，便于数据分析和处理；

（3）可自动报警，及时发现变压器运行异常。

三、总结

变压器功耗测量对于保障电力系统高效运行具有重要意义。直接测量法、间接测量法和智能测量法各有优缺点，用户可根据实际需求选择合适的测量方法。在实际操作过程中，应严格按照测量规程进行，确保测量结果的准确性。
