磁选器工作原理

变频器工作原理35条

来源：网络 时间：2009-03-02

变频器工作原理

变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元驱动单元、检测单元、微处理单元等组成的。

1. 电机的旋转速度为什么能够自由地改变？

*1: r/min

电机旋转速度单位：每分钟旋转次数，也可表示为rpm.

例如：2极电机 50Hz 3000 [r/min]

4极电机 50Hz 1500 [r/min]

结论：电机的旋转速度同频率成比例

本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。由电机的工作原理决定电机的极数是固定不变的。由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以一般不适和通过改变该值来调整电机的速度。

另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。

因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。

n = 60f/p

n: 同步速度 f: 电源频率

p: 电机极对数

结论：改变频率和电压是最优的电机控制方法

如果仅改变频率而不改变电压，频率降低时会使电机出于过电压（过励磁），导致电机可能被烧坏。因此变频器在改变频率的同时必须要同时改变电压。输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压。

例如：为了使电机的旋转速度减半，把变频器的输出频率从50Hz改变到25Hz，这时变频器的输出电压就需要从400V改变到约200V

2. 当电机的旋转速度（频率）改变时，其输出转矩会怎样？

*1: 工频电源

由电网提供的动力电源（商用电源）

*2: 起动电流

当电机开始运转时，变频器的输出电流

变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动

强磁磁选机工作原理

嘿，朋友！今天来给你讲讲强磁磁选机的工作原理，保证让你大开眼界！

你想想看啊，强磁磁选机就像是一个超级大侦探！它能从一堆混杂的物料中精准地找出有磁性的宝贝。比如说在矿山里，那各种矿石和杂质混在一起，就像一团乱麻，可强磁磁选机就能把有磁性的矿石给揪出来。怎么做到的呢？

强磁磁选机里面有超强的磁铁呀！这磁铁就像是它的秘密武器。当物料从它面前流过的时候，哇塞，那磁铁就发挥作用啦！它会紧紧地吸住那些带有磁性的粒子，就好像一双有力的大手抓住了它们一样。这不就是一个神奇的过程嘛！你说，这多厉害！

我记得有一次，在一个选矿厂里，看到强磁磁选机在那呼呼地工作着。那些物料就像一列小火车似的，源源不断地过去，然后有磁性的部分就乖乖地被吸附住了，其他杂质就被甩到一边去了。当时我就在那惊叹，这强磁磁选机简直就是个魔法机器啊！

它就像是一个聪明的小精灵，能在复杂的环境中迅速找到自己想要的东西。而且啊，它可不是随随便便工作的哦，它的磁场强度和磁选的时间等都是可以调节的呢，就像你可以根据自己的心情来调整音量一样。你说妙不妙？

总之啊，强磁磁选机的工作原理真的非常神奇！它是我们选矿过程中的得力助手，没有它，那可真是不行呢！它让我们能更加高效地获取我们需要的矿产资源，这难道不值得我们大大地夸赞一番吗？强磁磁选机，绝对牛！

电磁滚筒磁选机的工作原理

电磁滚筒磁选机是一种利用电磁力对矿石进行磁选的设备。它适用于对铁矿石、锰矿、焦煤、焦炭、石灰石等物料中的磁性矿物进行粗磁选和固体物料脱团，也可以用于矿石的除铁和废弃物的回收利用。电磁滚筒磁选机工作时，物料经过磁选区域，被磁场力分离出磁性物料和非磁性物料。

电磁滚筒磁选机主要由电气系统、机械系统、磁场系统和供料系统组成。其工作原理如下：

1. 电气系统：电磁滚筒磁选机通过电气系统提供电能，并控制机器的正常运行。该系统主要包括电机、漏斗、电器柜等设备。电磁滚筒磁选机的电机通过电源供电，驱动滚筒转动，使物料在磁场中进行磁选。

2. 机械系统：机械系统由滚筒、底座、轴承等部件组成。滚筒是电磁磁选机的核心部件，它是一个旋转式设备，通过电机驱动旋转，将物料带入磁场区域。滚筒的底座用于支撑滚筒，并通过轴承使滚筒能够平稳旋转。

3. 磁场系统：磁场系统是电磁磁选机的关键部分，通过产生磁场力从而将具有磁性的物料从非磁性的物料中分离出来。磁场系统由电磁铁和磁极组成。电磁铁中通电产生的磁场力可以吸引具有磁性的物料，而非磁性的物料则不受吸引力影响，从而实现分离。电磁铁的磁极则用于增强吸引力，使磁选效果更加明显。

4. 供料系统：供料系统用于将物料输入到磁场区域进行磁选。供料系统一般由输送带、振动器和料仓组成。物料经过供料系统送到滚筒上方，然后由滚筒带动进入磁场区域。其中，振动器可以用来控制物料的输入速度，确保物料均匀进入磁场区域。

电磁滚筒磁选机的工作过程如下：

首先，通过电气系统对电磁铁通电，产生强磁场。然后，物料通过供料系统输入磁场区域，并随着滚筒的旋转进入磁场。在强磁场中，具有磁性的物料受到磁力吸引，被吸附在滚筒上形成磁矿，随着滚筒的转动，磁矿被带出磁场区域。而非磁性的物料则不受磁力影响，由滚筒带动继续向前运动。这样，通过磁力的作用，磁性物料与非磁性物料得以分离。最后，磁性物料通过刮板或刮板溜槽等装置被刮去，收集和收集到集中装置中，而非磁性物料则从滚筒的尾部排出。

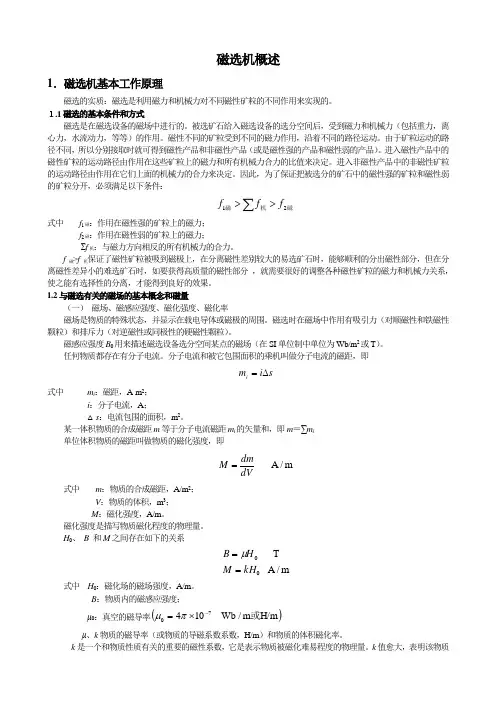

磁选机概述

1．磁选机基本工作原理

磁选的实质：磁选是利用磁力和机械力对不同磁性矿粒的不同作用来实现的。

１.1磁选的基本条件和方式

磁选是在磁选设备的磁场中进行的。被选矿石给入磁选设备的选分空间后，受到磁力和机械力（包括重力，离心力，水流动力，等等）的作用。磁性不同的矿粒受到不同的磁力作用，沿着不同的路径运动。由于矿粒运动的路径不同，所以分别接取时就可得到磁性产品和非磁性产品（或是磁性强的产品和磁性弱的产品）。进入磁性产品中的磁性矿粒的运动路径由作用在这些矿粒上的磁力和所有机械力合力的比值来决定。进入非磁性产品中的非磁性矿粒的运动路径由作用在它们上面的机械力的合力来决定。因此，为了保证把被选分的矿石中的磁性强的矿粒和磁性弱的矿粒分开，必须满足以下条件：

磁机磁21fff

式中 f1磁：作用在磁性强的矿粒上的磁力；

f2磁：作用在磁性弱的矿粒上的磁力；

Σf机：与磁力方向相反的所有机械力的合力。

f磁>f机保证了磁性矿粒被吸到磁极上，在分离磁性差别较大的易选矿石时，能够顺利的分出磁性部分，但在分离磁性差异小的难选矿石时，如要获得高质量的磁性部分 ，就需要很好的调整各种磁性矿粒的磁力和机械力关系，使之能有选择性的分离，才能得到良好的效果。

1.2与磁选有关的磁场的基本概念和磁量

（一） 磁场、磁感应强度、磁化强度、磁化率

磁场是物质的特殊状态，并显示在载电导体或磁极的周围。磁选时在磁场中作用有吸引力（对顺磁性和铁磁性颗粒）和排斥力（对逆磁性或同极性的硬磁性颗粒）。

磁感应强度B0用来描述磁选设备选分空间某点的磁场（在SI单位制中单位为Wb/m2或T）。

任何物质都存在有分子电流。分子电流和被它包围面积的乘机叫做分子电流的磁距，即

simi

式中 mi：磁距，A·m2；

i：分子电流，A；

△s：电流包围的面积，m2。

某一体积物质的合成磁距m等于分子电流磁距mi的矢量和，即m＝∑mi
