电流互感器准确级含义

电流互感器知识点

1、定义

电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。

使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短

路运行状态。电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。

2、运行

1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损

坏电流互感器;）;

2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。）

3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。

4)电流互感器的二次回路必须有且只能有一个接地点。

5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。

6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置

和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。

3、极性

1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾

端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。减极性：假定一次电流从L1流

入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。反

之将K1与K2换位时，称为加极性。危害：在使用中极性错误会引起保护误动作，尤其

是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须

iec标准 电流互感器 x级定义 解释说明以及概述

1. 引言

1.1. 概述

在现代电力系统中，电流互感器是一种常见的测量设备，用于准确测量高电压线路上的电流。IEC标准中对于电流互感器有着详细的定义和分类，其中X级电流互感器是一种重要的类型。本文主要介绍IEC标准下X级电流互感器的定义、解释以及概述。

1.2. 文章结构

本文分为五个部分进行阐述。首先，在引言部分我们将提供概述和文章结构，其次，在第二部分中我们将详细解释IEC标准下X级电流互感器的定义和分类说明。然后，在第三部分我们会介绍电流互感器的工作原理和相关技术要点。接着，在第四部分我们将探讨X级电流互感器所需满足的标准要求。最后，在第五部分我们会总结主要观点，并展望未来发展趋势。

1.3. 目的

本文旨在通过介绍和解释IEC标准下X级电流互感器的定义、工作原理以及相关要求，使读者能够更好地了解和应用这一领域的知识。同时，通过对未来发展趋势的展望，本文也将为该领域的研究者和从业人员提供一些有益的参考。

2. iec标准电流互感器x级定义：

2.1 定义概述:

iec标准电流互感器x级是一种用于测量和监测电力系统中电流的装置。它根据IEC（国际电工委员会）的标准进行分类和定义，旨在确保在各种应用场景下的精确度和可靠性。

2.2 X级分类说明:

iec标准电流互感器x级根据其精确度和误差限制被细分为不同的等级。这些等级从X0.1到X5分别表示了不同的精度要求，其中X0.1代表最高精度，而X5则代表较低的精度。

根据IEC60044-1标准规定，每个x级都有自己特定的精度等级，包括额定负载、二次负载、转换误差和相位角等参数。这些参数定义了每个x级所能达到的具体性能指标。

值得注意的是，随着等级从X0.1到X5逐渐增加，对应的精度要求逐渐变宽松。因此，在选择合适的电流互感器时，需要根据实际需求来确定所需的x级别。

2.3 应用范围和限制:

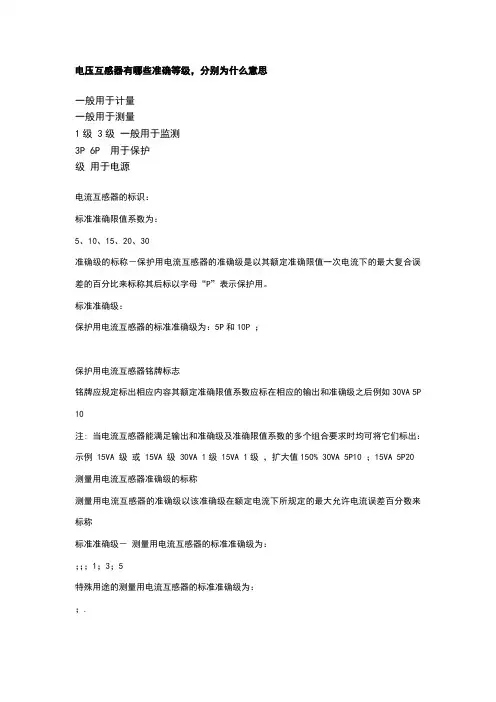

电压互感器有哪些准确等级，分别为什么意思

一般用于计量

一般用于测量

1级 3级 一般用于监测

3P 6P 用于保护

级 用于电源

电流互感器的标识：

标准准确限值系数为：

5、10、15、20、30

准确级的标称－保护用电流互感器的准确级是以其额定准确限值一次电流下的最大复合误差的百分比来标称其后标以字母“P”表示保护用。

标准准确级：

保护用电流互感器的标准准确级为：5P和10P ；

保护用电流互感器铭牌标志

铭牌应规定标出相应内容其额定准确限值系数应标在相应的输出和准确级之后例如30VA 5P

10

注: 当电流互感器能满足输出和准确级及准确限值系数的多个组合要求时均可将它们标出：

示例 15VA 级 或 15VA 级 30VA 1级 15VA 1级 ，扩大值150% 30VA 5P10 ；15VA 5P20

测量用电流互感器准确级的标称

测量用电流互感器的准确级以该准确级在额定电流下所规定的最大允许电流误差百分数来标称

标准准确级－ 测量用电流互感器的标准准确级为：

；；；1；3；5

特殊用途的测量用电流互感器的标准准确级为：

；.

如：5P20/10P20，第一组为级；第二组准确级数为级，保护用，二次输出容量为20VA；第三组准确级数为10级，保护用绕组，二次输出容量为20VA。

PT的标识方法基本相同。

以前也是从网上得到的，资源共享吧

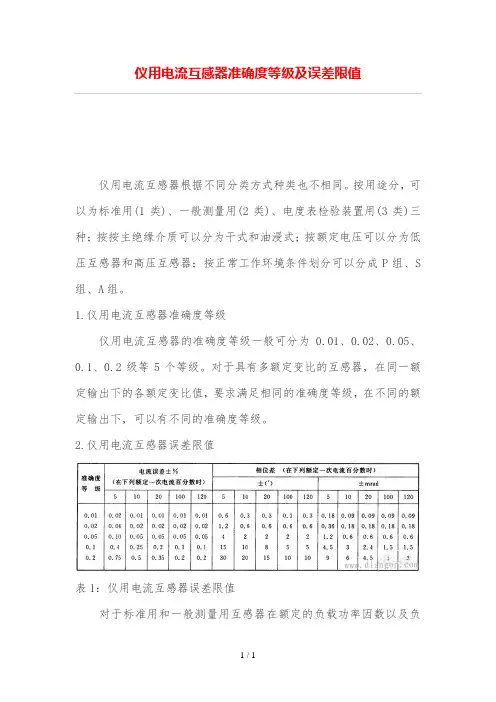

1 / 1 仪用电流互感器准确度等级及误差限值

仪用电流互感器根据不同分类方式种类也不相同。按用途分，可以为标准用(1类)、一般测量用(2类)、电度表检验装置用(3类)三种；按按主绝缘介质可以分为干式和油浸式；按额定电压可以分为低压互感器和高压互感器；按正常工作环境条件划分可以分成P组、S组、A组。

1.仪用电流互感器准确度等级

仪用电流互感器的准确度等级一般可分为0.01、0.02、0.05、0.1、0.2级等5个等级。对于具有多额定变比的互感器，在同一额定输出下的各额定变比值，要求满足相同的准确度等级，在不同的额定输出下，可以有不同的准确度等级。

2.仪用电流互感器误差限值

表1：仪用电流互感器误差限值

对于标准用和一般测量用互感器在额定的负载功率因数以及负

1 / 1 载阻抗为额定值的25%~100%之间的任一数值时，互感器的误差不超过表1规定的允许值；

对于电度表检验装置用互感器在额定频率，规定的负载功率因数以及负载阻抗为额定值的25%~100%或80%~100%之间任一数值时，互感器的误差不得超过表1规定的允许值。
