5 系统引用标准
《卷烟厂设计规范》YC009-93
《环境空气质量标准》GB3095-1996
《工作场所空气中有害物质监测的采样规范》GBZ159－2004
《工业企业厂界环境噪声排放标准》GB12348-2008
《作业场所空气中粉尘测定方法》GB5748-85
《电气设备安全设计导则》 GB 4064-8
《电子计算机机房设计规范》GB50174-93
《工业企业通讯设计规范》GBJ42-81
《工业企业通信接地设计规范》（GBJ79-85）
《智能建筑设计标准》（JB/T50314-2000）
《工业自动化仪表工程施工及验收规范》GBJ93-86
《自动化仪表工程施工及验收规范》GB 50093-2002
《建筑智能化系统工程设计管理暂行规定》(建设部1997-290)
《建设领域计算机软件工程技术规范》（JGJ/T90-92）
《软件工程国家标准》GTB856
《信息技术互连国际标准》ISO/IEC11801-95
《工业计算机监控系统抗干扰技术规范》（CECS81：96）
《工业企业通信接地设计规范》（GBJ79-85）
对国家有关电气、安全、消防、防爆、防雷、防静电、环境等强制性标准和国家规范、地方规程、法规，满足其要求。上述主要引用的技术标准、国家规范、行业规范若内容中不为最新版本，按最新版本采用。
1 环境监测行业规范
1.1 噪声
工业企业厂界噪声，是指在工业生产活动中使用固定的设备时产生的干扰周
围生活环境的声音。按照《中华人民共和国环境噪声污染防治法》规定，在城市范围内向周围生活环境排放工业噪声的，应当符合国家规定的《工业企业厂界环境噪声排放标准》。工业噪声主要来自机器和高速设备, 如: 电气设备的噪声來自变压器和电动机；加热通风设备的噪声來自喷出口、旋涡、风扇及其他运动部件。一般电子工业和轻工业的噪声在90 分贝以下, 纺织厂噪声在90-100分贝之间；机械工业噪声在80-100 分贝；凿岩机、大型球磨机达120分贝；风铲、风铆、大型鼓风机在120分贝以上。烟厂是典型的固定设备噪声源，做好噪声监测工作对周边环境保护，作业人员劳动保护至关重要。
环境噪声污染是一种能量污染,具有瞬时性和空间分布上的不连续性,只有采用多点抽样法测量且尽量提高监测频次,才能较真实的反映一个区域的噪声平均污染水平。目前,我国大多数噪声监测都沿用一年监测若干频次和时段的手工监测方法。伴随着科学技术的进步,开展在线自动噪声监测已成为噪声监测的发展必然趋势。环境噪声自动监测系统有着无须人员值守, 二十四小时连续运行的特点,极大地解决了当前噪声监测耗时、费力、代表性差等问题。为环境噪声执法、评价和治理提供及时、可靠、有效的依据,为城市实施安静工程提供了及时的、准确的环境噪声监测手段,对推动环保领域的技术进步和科技发展具有十分重要的现实意义。
噪声自动监测系统的应用对掌握厂房的劳动环境状况，及时发现问题并采取保护措施有着重要意义。同时在厂界布点的噪声自动监测系统，对噪声污染向社会生活区域排放实行实时监控，是作为企业公民社会责任的高度体现，具有重大的积极的社会意义。
1.1.1 《工业企业噪声卫生标准》（试行草案）
第1条，为了贯彻安全生产和“预防为主”的方针, 防止工业企业噪声的危害, 保障工人身体健康, 促进工业生产建设的发展, 特制订本标准。
第2条，本标准适用于工业企业的生产车间或作业场所（脉冲声除外）。
第3条，本标准由各级人民政府卫生、劳动保护主管部门监督执行。
第4条，本标准由中华人民共和国卫生部,和国家劳动总局负责解释。
第5条，工业企业的生产车间和作业场所的工作地点的噪声标准为85分贝（A）。现有工业企业经过努力暂时达不到标准时, 可适当放宽, 但不得超过90分贝（A）。
第6条，对每夭接触噪声不到八小时的工种, 根据企业种类和条件, 噪声标准可按表1、2相应放宽。
第7条，工业噪声检测方法, 按《工业企业噪声检测规范》进行。
第8条，对产生噪声的生产过程和设备,要采用新技术、新工艺、新设备、新材料以及机械化、自动化、密闭化措施, 用低噪声的设备和工艺代替强声的设备和工艺, 从声源上根治噪声。
第9条，新建（包括引进项目）、扩建和改建的工业企业, 必须把噪声的控制设施与主体工程同时设计, 同时施工, 同时投产。各主管部门必须会同工业企业所在的省、市、自治区卫生、劳动和有关部门合理选择厂址, 认真审查设计, 做好竣工验收, 严格把关。没有卫生、劳动部门签字盖章, 不准施工和投产。
第10条，在现有工业企业中, 凡噪声超过,本标准规定的生产车间和作业场所, 必须采取行之有效的控制措施, 限期达到本标准要求。在未达到标准前, 厂矿企业必须发放个人防护用品, 以保障工人健康。
第11条，各机械制造部门, 要提高产品,质量, 在产品标准中应有噪声卫生标准的要求。
1.1.2 《工业企业噪声检测规范》（草案）
一、测量仪器
（一）噪声测量使用声级计, 声级计应符合国家标准。
（二）声级计和声级校准器每年应送交计量单位校准。
（三）声级计使用前后应进行校准。
二、测量的量和读数方法
（一）测量的量
1,稳定噪声, 测量A声级, 测量值后应标记dBA , 如80dBA。
2,不稳定噪声, 测量等效连续A声级；或测量不同A声级下的暴露时间, 计算等效连续A声级。
（二）读数方法
测量时使用慢档, 取平均读数。
三、测点选择
测量时, 应将传声器放置在操作人员的耳朵位置（人离开）。
（一）若车间内各处A声级差别不大（小于3分贝） , 则只需在车间内选择1一3个测点。
（二）若车间内各处声级波动较大（大于3分贝）, 则需按声级大小, 将车间分成若干区域, 任意两个区域的声级差应大于或等于3分贝；每个区域内的声级波动必须小于3分贝,每个区域取1一3个测点。这些区域必须包括所有工人为观察或管理生产过程而经常工作、活动的地点和范围。
四、减少环境因素对测量结果的影响噪声测量时, 要注意避免或减少气流、电磁场温度和湿度等因素对测量结果的影响。
五、测量记录表格
6 环境数据采集控制箱一览表
4）环境监测统计与分析功能
对全厂所有的污染源及室内环境数据进行采集和分析，完成全厂污染物排放的监测，完成各种环境指标的分析与评价；功能如下：
●工业企业环境噪声排放标准
?噪声时实数据采集、存储；
?最大声级(Lmax,单位：dB(A))分析；
?最小声级(Lmin,单位：dB(A))分析；
?倍频带声压级(SPL,单位：dB(A))分析；
?1min等效声级(Leq,单位：dB(A))分析；
?昼夜等效声级(Ldn,单位：dB(A))分析, 也称日夜平均声级；
?昼间等效声级(Ld,单位：dB(A))分析, 时间从6∶00－22∶00，共
16个小时；
?夜间等效声级(Ln,单位：dB(A))分析, 时间从22∶00－第二天的6∶
00，共8个小时；
?昼间频发噪声分析；
?昼间偶发噪声分析；
?夜间频发噪声分析, Lmax超过限值的幅度不得高于10 dB(A)；
?夜间偶发噪声分析, Lmax超过限值的幅度不得高于15 dB(A)；
?L10(测量时间内，10%的时间超过的噪声级，相当于噪声的平均峰值)
分析；
?L50(测量时间内，50%的时间超过的噪声级，相当于噪声的平均值)
分析；
?L90(测量时间内，90%的时间超过的噪声级，相当于噪声的背景值)
分析；
●4）环境噪声排放数据管理与评价
工业企业厂界环境噪声排放限值单位：dB
●
●如以上标准表显示，如果白天烟厂噪声监测显示的数值在55dB以下时，
夜间烟厂噪声监测显示的数值在40dB以下时，系统将显示0级，可安全生产；如果白天烟厂噪声监测显示的数值在50dB--55dB之间时，夜间烟厂噪声监测显示的数值在40dB--45dB之间时，系统将显示1级，有轻微噪声污染；如果白天烟厂噪声监测显示的数值在55dB--60dB之间时，夜间烟厂噪声监测显示的数值在45dB--50dB之间时，系统将显示2级，有轻度噪声污染，应注意生产强度；如果白天烟厂噪声监测显示的数值在
60dB--65dB之间时，夜间烟厂噪声监测显示的数值在50dB--55dB之间时，系统将显示3级，有中度噪声污染，应采取措施控制噪声污染；如果白天烟厂噪声监测显示的数值在65dB--70dB之间时，夜间烟厂噪声监测显示的数值在55dB以上时，系统将显示4级，有高度噪声污染，应尽快采取措施控制噪声污染。
●系统会根据以上评价标准，对环境噪声水平进行实时评价与历史数据评
价。
●实时评价会在显示当时噪声值（等效噪声，时长根据用户定义)评价噪声
水平，显示污染程度，并提供报警和实时趋势显示（趋势表中会标明污染分级区间）。
●历史数据评价会根据用户定义的查询时间段，评价总体噪声污染水平，
并可提供污染发生次数及级别；也可以根据用户要求提供日、月、季及
年度报表。
3 厂区环境监测系统设计
第二类是厂内环境数据监测，针对生产生活人身安全，包括自来水监测、再生水监测、TVOC监测、粉尘监测（室内）、噪声监测（室内）。对于此类监测物质，应严格按照国家排放标准，对室内环境的监测，对员工身体健康安全的保证，实现安全绿色生产。
3.1 噪声监测
1)监测点布局
在烟厂厂房内设置24个监测点和8个离线监测点。具体监测点位置、系统描述如下表：
2）数据接入方法
室内噪声在线监测NZ1-NZ24仪表使用4-20MA标准信号输出，通过PLC采集站接入环境监测数据采集网络，进行实时采集监测。
离线噪声监测仪，同时采集LZ1-LZ8的数据；该设备是独立运行的离线仪表，可根据需要设置在室内任意位置，进行环境噪音记录分析。通过噪声分析软件分析后的结果，可以文件形式传输至环境监测管理系统进行存储记录。
3）数据监测显示内容
噪声监测系统可在中控室显示数据有：实时值、白天总时段、晚间总时段、最大值、自定义时段值、偶发噪声、频发噪声等，既而实现噪声级别的相关分类，根据测量数值显示环境级别标准等，从而可以直观有效地控制烟厂厂房内部及厂界的噪声污染，可调整工作强度等，实现绿色生产。
?噪声实时数据采集、存储；
?最大声级(Lmax,单位：dB(A))分析；
?最小声级(Lmin,单位：dB(A))分析；
?倍频带声压级(SPL,单位：dB(A))分析；
?1min等效声级(Leq,单位：dB(A))分析；
?昼夜等效声级(Ldn,单位：dB(A))分析, 也称日夜平均声级；
?昼间等效声级(Ld,单位：dB(A))分析, 时间从6∶00－22∶00，共
16个小时；
?夜间等效声级(Ln,单位：dB(A))分析, 时间从22∶00－第二天的6∶
00，共8个小时；
4）室内噪声数据管理与评价
新建、扩建、改建企业，噪声允许值参照表
进行记录。
4 系统仪表配置及设计4.1 系统仪表配置
环境实时监测系统设计
制丝车间环境实时监测(按区域划分)：
道 路 噪 声 监 测 班级：城规x5班 小组：第一小组 小组成员：李国强、苗茗凯、王莉、郝璐、万利、任慧、张素毓、任安平、 王璐玭、张平、牛凯、薛飞
道路噪声环境监测 噪声就是人们生活工作所不需要的声音。从物理现象判断。一切无规律的或声信号叫噪声，或人们主观上一切不希望存在的干扰声都叫噪声。环境噪声监测是环境监测的一个重要组成部分，是为环境保护事业服务、为创造清洁、优美、安静环境的一项基础性工作。 一、实验目的 1.掌握声级计的使用方法和环境噪声的监测技术； 2.熟悉对非稳定噪声监测数据的处理方法； 3.对道路噪声源及周边环境进行监测。 二、监测条件 1.天气条件选在无雨、无雪，风力小于四级(5.5m/s)的时间，声级计应保持传声器膜片清洁，风力在三级以上必须加风罩（以避免风噪声干扰），五级以上大风应停止测量。 2.测量仪器为普通声级计，了解如何使用仪器。 3.手持仪器测量，传声器要求距离地面1.2m。 三、监测项目 兴安南路，大学路至乌兰察布路段内车流量及噪声监测。 四、实验步骤
1.小组成员分工到各点测量。测量时间定为早上 8：00～8：30、9：00～9：00。 2.测量时，传声器水平设置，于道路边沿20厘米处，高约1.2m 左右，垂直指向道路。监测时，三人一小个组，一位同学负责固定仪器，一位同学计时，一位同学记录读数。 3.每个测点位在三个时间段各测 200个数据，读数方式使用慢档，每隔五秒读一个瞬时A声级，连续读取200个数据，求取各测点等效连续声级。测量时记录过往车流量、附近主要噪声来源（如交通噪声、施工噪声、工厂或车间噪声、锅炉噪声等）、天气条件及测量时间、点位位置和测量人姓名。 五、数据记录与处理 由于环境噪声是随时间无规则变化的，因此测量结果一般用统计值或等效声级来表示。因数据符合正态分布，可用近似公式：等效连续声级：L eq=d2/60+L50 ,d=L10-L90 噪声污染级：L NP=L eq+d
扬尘噪声环境在线监测系统HNYC-2000 扬尘是大气污染的四大关键环节之一，目前城市扬尘污染治理中三大问题突出：一是建筑工地等污染源，企业普遍缺乏主体责任意识，需要24小时不间断监控；二是监控点多，面广，线长，而管理人员数量少，疲于应付；三是信息不共享，治理环节多，协同成本高，治理效果反复。 一，经济型HNYC-2000扬尘在线监测系统概述： 为切实加强现场扬尘污染环境监测，提高施工现场扬尘污染防控能力和文明施工程度，各地已陆续拟定相关规范科学化监管工地，济南仁硕电子科技有限公司根据国家政策要求做出以下扬尘在线监测及工地扬尘治理相关方案。 北京中科海牛科技有限公司扬尘在线监测是针对工地扬尘（PM2.5，PM10）治理设计的一款专用在线监测系统，同时本系统可扩展用于测量风速、风向、空气温度、空气湿度、光照强度、CO2浓度、大气压力、降水量、雨雪有无检测、土壤温度、土壤含水量、噪声等气象参数。已广泛应用于科研院所、智能农业、建筑工地扬尘监测等场合。（具体参数科根据客户要求选择安装） 二，功能说明。 ●实时PM2.5、PM10，噪声等在线监测 ●GPRS、以太网，485等通信方式可选，可实现扬尘颗粒数据超限短信报警，语音振铃报警 。 ●可扩展风速风向，空气温度，空气湿度，大气压力等环境监测功能，儿童积木式组装。 ●防雷击、抗干扰、耐腐蚀
●可实现现场LED屏显示实时数据 ●提供免费云平台和手机APP，实现在线监测，查询历史数据及曲线图，数据可长期云端保存(两年）。 三，HNYC-2000设备组成。 室外一般湿度环境较大，一早一晚会出现凝露现象，而凝露现象直接影响了设备使用寿命，所以在室外高湿环境下，采集终端做防凝露处理非常有必要的，济南仁硕针对室外气象监测测点做了一系列防水防凝露处理，保障了采集终端在室外高湿环境下的使用寿命不受环境影响。 1，温湿度传感器 1防辐射罩温湿度传感器，气象站专用温湿度传感器，材质轻，体积小，安装方便，防雨雪外观设计，适合多种环境监测；防紫外线照射，抗老化，优质四芯线，优质传输速率高，确保设备稳定运行。 2主要技术指标 供电电源：10~30V DC湿度测量范围：0~100%RH 温度测量范围：-20℃~60℃(可定制)湿度精度：±3%RH(默认) 温度精度：±0.5℃(默认)存储环境：-20℃~60℃ 输出信号：485、参数配置：软件设置
5 系统引用标准 《卷烟厂设计规范》YC009-93 《环境空气质量标准》GB3095-1996 《工作场所空气中有害物质监测的采样规范》GBZ159－2004 《工业企业厂界环境噪声排放标准》GB12348-2008 《作业场所空气中粉尘测定方法》GB5748-85 《电气设备安全设计导则》 GB 4064-8 《电子计算机机房设计规范》GB50174-93 《工业企业通讯设计规范》GBJ42-81 《工业企业通信接地设计规范》（GBJ79-85） 《智能建筑设计标准》（JB/T50314-2000） 《工业自动化仪表工程施工及验收规范》GBJ93-86 《自动化仪表工程施工及验收规范》GB 50093-2002 《建筑智能化系统工程设计管理暂行规定》(建设部1997-290) 《建设领域计算机软件工程技术规范》（JGJ/T90-92） 《软件工程国家标准》GTB856 《信息技术互连国际标准》ISO/IEC11801-95 《工业计算机监控系统抗干扰技术规范》（CECS81：96） 《工业企业通信接地设计规范》（GBJ79-85） 对国家有关电气、安全、消防、防爆、防雷、防静电、环境等强制性标准和国家规范、地方规程、法规，满足其要求。上述主要引用的技术标准、国家规范、行业规范若内容中不为最新版本，按最新版本采用。 1 环境监测行业规范 1.1 噪声 工业企业厂界噪声，是指在工业生产活动中使用固定的设备时产生的干扰周
围生活环境的声音。按照《中华人民共和国环境噪声污染防治法》规定，在城市范围内向周围生活环境排放工业噪声的，应当符合国家规定的《工业企业厂界环境噪声排放标准》。工业噪声主要来自机器和高速设备, 如: 电气设备的噪声來自变压器和电动机；加热通风设备的噪声來自喷出口、旋涡、风扇及其他运动部件。一般电子工业和轻工业的噪声在90 分贝以下, 纺织厂噪声在90-100分贝之间；机械工业噪声在80-100 分贝；凿岩机、大型球磨机达120分贝；风铲、风铆、大型鼓风机在120分贝以上。烟厂是典型的固定设备噪声源，做好噪声监测工作对周边环境保护，作业人员劳动保护至关重要。 环境噪声污染是一种能量污染,具有瞬时性和空间分布上的不连续性,只有采用多点抽样法测量且尽量提高监测频次,才能较真实的反映一个区域的噪声平均污染水平。目前,我国大多数噪声监测都沿用一年监测若干频次和时段的手工监测方法。伴随着科学技术的进步,开展在线自动噪声监测已成为噪声监测的发展必然趋势。环境噪声自动监测系统有着无须人员值守, 二十四小时连续运行的特点,极大地解决了当前噪声监测耗时、费力、代表性差等问题。为环境噪声执法、评价和治理提供及时、可靠、有效的依据,为城市实施安静工程提供了及时的、准确的环境噪声监测手段,对推动环保领域的技术进步和科技发展具有十分重要的现实意义。 噪声自动监测系统的应用对掌握厂房的劳动环境状况，及时发现问题并采取保护措施有着重要意义。同时在厂界布点的噪声自动监测系统，对噪声污染向社会生活区域排放实行实时监控，是作为企业公民社会责任的高度体现，具有重大的积极的社会意义。 1.1.1 《工业企业噪声卫生标准》（试行草案） 第1条，为了贯彻安全生产和“预防为主”的方针, 防止工业企业噪声的危害, 保障工人身体健康, 促进工业生产建设的发展, 特制订本标准。 第2条，本标准适用于工业企业的生产车间或作业场所（脉冲声除外）。 第3条，本标准由各级人民政府卫生、劳动保护主管部门监督执行。 第4条，本标准由中华人民共和国卫生部,和国家劳动总局负责解释。 第5条，工业企业的生产车间和作业场所的工作地点的噪声标准为85分贝（A）。现有工业企业经过努力暂时达不到标准时, 可适当放宽, 但不得超过90分贝（A）。
环境噪声监测技术规范 环境噪声监测技术规范结构传播固定设备噪声 1适用范围 本标准规定了结构传播固定设备噪声监测测量计划制定、现场调查方法、监测点位设置、室 内低频噪声测量方法、监测数据处理与评价、资料整编和监测质量保证等的技术要求。 本标准适用于结构传播固定设备噪声引起的室内低频噪声污染监测。 2规范性引用文件 本标准内容引用了下列文件的条款。凡不注明日期的引用文件，其有效版本适用于本标准。 GB3785声级计电、声性能及测量方法 GB12348工业企业厂界环境噪声排放标准 GB22337社会生活环境噪声排放标准 GB/T3241倍频程和分数倍频程滤波器 GB/T15173声校准器 GB/T17181积分平均声级计 3术语和定义 下列术语和定义适用于本标准。 3.1倍频带声压级soundpressurelevelinoctave 采用符合GB/T3241规定的倍频程滤波器所测量的频带声压级。本标准规定的噪声频谱分析 时使用的倍频带中心频率为31.5Hz、63Hz、125Hz、250Hz、500Hz，其频率覆盖范围为22Hz～ 707Hz。 3.2低频噪声LowFrequencyNoise 不同的国家或地区对于低频噪声的频率范围的认定不尽相同，我国《工业企业厂界环境噪声 排放标准》（GB12348）和《社会生活噪声排放标准》（GB22337）规定固定设备结构传播的低 频噪声范围规定为31.5～500Hz。 3.3噪声评价数noiseratingnumber（NR） 是一种噪声评价方法，它通过一系列频谱曲线（NR噪声评价曲线）来反映不同声级和频率的 噪声对人造成的听力损失、语言干扰或烦恼的程度。曲线的NR值等于中心频率为1000赫的倍频 程声压级的分贝整数。为了弥补A声级在评价室内低频噪声污染方面的不足，本标准引入噪声评 2 价数NR。 4现场监测测量条件 4.1测量仪器 4.1.1声级计与滤波器
环境监测课程实习报告 院系：环境科学与工程学院指导老师：** 姓名：学号： ** 日期： 一、前言 （1）实习目的 噪声是人们生活工作所不需要的声音，环境噪声监测是环境监测的一个重要组成部分， 是为了保护环境，创造清洁、优美、安静的环境的一项基础性工作。此次实习将课堂上学的 理论知识应用于实践中，加深对课题知识的理解和记忆，了解二者之间的异同点，学会噪声 监测的方法和基本工作步骤。（2）实习意义 对校园内的声环境进行监测，了解学校的声环境功能划分和声环境质量状况，对学校的 声环境质量做出评价，掌握一些简单的声环境监测原理及技术方法，学习声级计的使用方法 和环境噪声的监测技术，通过实习，加深对自己专业的认识程度。（3）实习时间 2013年11月4日——2013年11月8日（4）小组成员 ***************** 二、监测方案的设计 （1）采样点设置 本次实习的监测区域为第二教学楼、林学楼、图书馆和实验楼所围成的区域，见图1， 将该区域按网格划分，选取了双亭苑东南方的楼梯口作为监测点，该处处于整个区域的车行 道路上，比邻图书馆和第二教学楼两个需要安静的产所，偶尔会有车辆和行人经过，而该条 道路又是学生下课必经之路，在下课时人流量大，对图书馆有一定的影响。 图1 监测区域图 （2）噪声评价方法 本次实习对噪声的评价方法采用连续等效声级法，将实地测得的leq值做平均值，所得 的平均值代表该地区的噪声水平，对照《声环境质量标准》gb3096--2008对该地区的声环境 质量做出评价。 按照区域的使用功能特点和环境质量要求，将声环境功能区划分为物种类型： 0类声环境功能区：指康复疗养区等特别需要安静的区域。 1类声环境功能区：指以居民住宅、医疗卫生、文化体育、科研设计、行政办公为主要 功能，需要保持安静的区域。 2类声环境功能区：指以商业金融、集市贸易为主要功能，或者居住、商业、工业混杂， 需要维护住宅安静的区域。 3类声环境功能区：指以工业生产、仓储物流为主要功能，需要防止工业噪声对周围环 境产生严重影响的区域。 4类声环境功能区：指交通干线两侧一定区域之内，需要防止交通噪声对周围环境产生 严重影响的区域，包括4a类和4b类两种类型。4a类为高速公路、一级公路、二级公路、城 市快速路、城市主干路、城市次干路、城市轨道交通（地 面段）、内河航道两侧区域；4b类为铁路干线两侧区域。 本次监测的区域在校园内，所以属于1类声功能区，根据划分的区域执行相应的标准值， 环境噪声限值见表1： 表1 环境噪声限值 三、操作步骤 选取08:00—10:00、10:00—12:00、14:00—16:00、16:00—18:00、20:00—22:00五个 时间段作为监测时段，每个时段在同一监测点每隔5秒测得一个噪声值，连续测100个噪声 值，得出100个噪声值中的平均值作为该时段的噪声值。 四、环境质量评价
道路扬尘噪声污染监测系统FM-CPY 道路扬尘噪声污染监测系统FM-CPY 概述： 河北飞梦道路扬尘噪声污染系统随着城市建筑行业的发展，建筑扬尘也成了PM2.5的重要来源之一，当前检测粉尘的主要手段是手工采样、分析，检测效率低，而且浪费大量人力物力。触屏式道路建筑工地扬尘污染监控系统是一套符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》相关标准的建筑工地环境监测噪声扬尘终端设备仪器。监测的数据指标包括扬尘浓度、噪音指数以及视频画面和相关气象参数。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集；数据通过网络传输，可以在电脑、手机、平板电脑等多个终端访问。道路扬尘噪声污染监测系统FM-CPY 系统组成： 本系统由实时在线监测系统、视频系统、数据显示分析系统、预警控制系统、喷淋系统、无线传输系统、后台数据处理系统及信息监控管理平台组成。在线监测系统集成了TSP、PM2.5、PM10监测、环境温湿度及风速风向、噪声监测及有毒有害气体监测等多种功能；数据平台是一个互联网架构的网络化平台，具有对监测站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可与各种污染治理装置雾炮、塔吊喷水系统、围墙喷淋等联动，以达到自动降尘控制的目的。 道路扬尘噪声污染监测系统FM-CPY 功能特点：
1、人机交互界面，美观大方，信息量大、接线少、数据查看设定操作方便。 2、具有扬尘预警、超标提醒、图像抓拍功能。全天候全自动持续不间断工作。 3、同时支持RS485、GPRS、wifi等传输方式，可将数据信息传输至指定的环境监测网，实现数据的远程控制和传输;可通过智能手机接收查看当前实时数据，并设定参数; 4、系统采用先进的环境监测技术、自动控制和网络信息传输技术，实现噪声自动监测的网络化、自动化和信息化。 5、实时的在线扬尘监测，具有手/自动控制降尘治理设备以及声光报警功能，当PM值达到设定上限时自动启动一处或者多处（雾炮）喷淋系统的开启，对现场环境进行雾化喷淋降尘措施，当PM值达到设定下限值时自动关闭喷淋系统。 6、支持多种尺寸彩色液晶和LED户外显示屏等实时显示数据。（户外显示屏可根据客户需求定制）预留多组数据接口，可接数据采集设备和大屏显示设备。 7、实现数据的存储管理，对监测点的数据图形展示，曲线分析，超限超标报警统计等，为监管部门提供决策依据。 8、可根据现场除尘和施工用水要求，实现智能化恒流喷淋以及恒压供水的功能，系统由智能控制器自动控制，操作便捷、智能降尘、节省人工。 9、具有短路、过流、过压、过热、过载等多种保护功能，系统运行
数据采集模块（AWA6218S_C）使用说明书 杭州爱华仪器有限公司 2009年2月
一、概述 AW A6218S_C是一个数据采集模块，可以全天候对声级计的数据进行采集。整个监测系统采用模块化设计，使用维护方便，可靠性高，适用于环境保护、工厂企业、科研院所等部门使用。 二、主要性能 使用环境：温度：-10℃~50℃，相对温度：＜90%（＋40℃时） 1．可以从噪声统计分析仪中取数据并进行统计分析。 2．积分测量时间1分到1小进可以任意设置，缺省为10min。 3．最多可以存贮1280组数据和12小时的瞬时声级。 4. 测量指标：L eq，L5，L10，L50，L90，L95、SD、L max、L min，测量日期。 5．可以外接MODEM或GPRS模块 6．板上看门狗，永不死机。 7．板上自带日历时钟。 三、模块接口 1，采集及控制单元 DB9口（孔）:（用于读取声级数据） 1 电源:+5V 2 串行接收 3 串行发送 4 NC 5 电源地 6 NC 7 NC 8 NC 9 NC DB9口（针）:（用于远距离传输） 1 NC 2串行接收 3串行发送 4 NC 5电源地 6 NC 7 NC 8 NC 9 NC
四、数据读起和保存 1、RS－232接口（DB9孔） 波特率：9600 数据位数：8位 停止位数：1位 奇偶校检：无 发送指令：1CH，声级计返回数据，两字节低字节在前，高字节在后，比如返回的是47H 02H，相当以0x0247 ,表示的声压级为0x0247/10 = 58.3。 2、数据保存 保存43200个单一的等效值，从存储器的0x0000地址开始，两个字节一个结果，高字节在前，低字节在后，如果保存的是02H 47H 相当以0x0247，表示的声压级为0x0247/10 = 58.3。 保存1280组数据统计数据。 五、供电 电源输入：DC 6V~10V，红线为正，黑线为负。 六、控制协议 数据采集及控制单元具有RS－232接口（DB9针），在此接口上可直接联上GPRS或CDMA等，联通后向数据采集及控制单元写入不同的控制命令可以得到不同的功能。 数据采集及控制单元的RS－232接口（DB9针）的数据格式 波特率：9600 数据位数：8位 停止位数：1位 奇偶校检：无 数据采集及控制单元的控制命令格式 1．瞬时声级．时钟等的查看 向数据采集及控制单元（以下简称单元）写入1CH,01H（十六进制）两字节，单元回送十二个字节的二进制数据。第一字节为瞬时声级的高位(BCD码)，第二字节为瞬时声级的低位（BCD码）：瞬时声级＝第一字节＊10+第二字节／10（dB）。第三字节为年位的低两位，采用BCD码，第四字节为月（BCD码），第五字节为日（BCD码），第六字节为时（BCD码），第七字节为分（BCD码），第八字节为秒（BCD码）。第9到12字节暂时没用。 例：向单元发1CH，01H后，收到07H,25H,02H,07H,10H,16H,03H,04H,00H,0 0H,00H,00H 则：瞬时声级＝7*10+25/10=72.5dB 日历时钟为：2002年7月10号16：03：04 2．时钟的设定 向单元写入1CH05H后再写入7个字节的数据可以修改时钟，写入的数据采用BCD
高速公路交通噪声监测技术规定（试行） 1适用范围 本技术规定规定了高速公路交通噪声监测的点位布设、测量条件、测量方法、测量记录和数据处理等。 本技术规定适用于高速公路交通噪声监测。 2 术语 2.1 高速公路 专供汽车高速行驶并全部控制出入的公路。 2.2 高速公路交通噪声 在高速公路行驶的车辆所产生的噪声。 2.3 A 声级 用A计权网络测得的声压级，用L A表示，单位为分贝（dB）。 2.4 累计百分声级 在规定测量时间T内，有N％时间的声级超过某一噪声级L A，这个L A值叫做累计百分声级，用L N表示，单位为分贝（dB）。累计百分声级用来表示随时间起伏无规则噪声的声级分布特性。常用的是L10、L50和L90。 2.5 等效声级 在规定测量时间内A声级的能量平均值，又称等效连续A声级，用表示，单位为分贝（dB）。根据定义，等效声级表示为： （1） 式中：——时刻的瞬时A声级，单位为分贝（dB）； ——规定的测量时间，单位为秒（s）。 当采样测量，且采样的时间间隔一定时，式（1）可表示为： （2） 式中：——第次采样测得的A声级，单位为分贝（dB）； ——采样总数。 2.6 昼间等效声级 昼间A声级能量平均值，用L d表示，单位为分贝（dB）。其数学表达式为： （3） 式中：L Aeqi—昼间第i 小时的等效声级，单位为分贝（dB）； 16 —昼间规定的测量时间（小时）。 2.7 夜间等效声级 夜间A声级能量平均值，用L n表示，单位为分贝（dB）。其数学表达式为： （4） 式中：L Aeqi—夜间第i小时的等效声级，单位为分贝（dB）； 8 —夜间规定的测量时间（小时）。 2.8 昼夜等效声级 昼夜等效声级为昼间和夜间等效声级的能量平均值，用L dn表示，单位为分贝（dB）。 一般情况下，考虑到噪声在夜间比昼间对人的干扰更大，故计算昼夜等效声级时，需要将夜间等效声级加上10 dB后再计算。昼夜等效声级为： （5）
工地噪声扬尘在线监控系统 解决方案 （注：此方案摘自青岛聚创环保设备有限公司网站）一、背景现状：
随着国家对空气质量PM2.5标准的应用，人们对环境空气质量都有了明确的认识和关注，国家也给出了明确的要求和控制目标。由于近年来各大城市建设发展进程的加快，城市面积与人口规模不断扩大，能源需求、机动车保有量、各类施工项目持续增长，城市空气质量提升工作面临的形势更加严峻。 造成空气质量差的主要原因较为复杂，包括汽车尾气污染加剧、高污染燃料污染严重、建筑工地扬尘等。其中汽车尾气和高污染燃料造成的污染排放需要通过技术升级和改建来逐渐控制，需要一个漫长的过程。而建筑工地和企业生产产生的污染则可以通过严格的管理手段得以控制，是目前能够在短时间能实现立竿见影的控制污染源，如何实现严格监管和控制是目前需要解决的问题。 我们根据目前的现状和行业特点，利用较为成熟的网络云平台技术，开发了数字化的远程监控管理系统，该系统可以在线测量大气PM2.5、噪音以及气象五参数等指标，可实现在线监控和分析预测的多模式智能管理，解决管理部门由粗放向精细，由被动向主动，由传统向现代化的管理模式。为以后的大气污染变化趋势分析与预测、预警能力提供帮助，为实现对大气污染防治的对策研究与管理做好基础。 二、应用场合： 本系统适用于建筑工地、码头、产业园、小区、旅游景区、公路、厂界、垃圾焚烧厂、数字城管、智慧城市、道路扬尘环境监测监控中心扬尘噪声在线监测； 三、系统特点： 1、本系统符合国家标准：GB3096-2008《声环境质量标准》和GB3095-2012
《环境空气质量标准》； 2、根据客户需求可同时监测PM2.5、PM10、TSP、噪声、温湿度、大气压力、风速风向、降水量等多项指标； 3、系统全天候全自动24 小时365 天持续不间断工作，故障提示报警功能； 4、可选配摄像头，可实现场抓拍功能； 5、配备LED显示屏，实时显示现场数据，一目了然； 6、系统支持无限传输，可以将数据与环保系统联网，实现远程监控。 四、系统构成：
噪声监测 一、填空题 1、建设项目的噪声污染防治设施必须与主体工程同时设计、同时施工、同时投产使用。 2、城市区域环境噪声监测，测量仪器为2型以上的积分式声级计及环境噪声自动监测仪器， 仪器时间计权特性为快响应，采样时间间隔不大于1秒。 3、城市道路交通噪声测量，测点应选在主要交通干道两路口之间，道路边人行道上，离车 行道的路沿20cm处，此处离路口应大于50m，主要交通干道是指城市规划部门划定的主、次交通干线。 4、噪声测量应在无雨、无雪天气条件下进行，风力大于5.5m/s（四级）时停止测量。 5、设备噪声测量一般在设备外1m包络线上，在设备四周区测量点，特殊发声部位及操作 部位应专门布点测量，以及测点噪声均值表征设备噪声，各侧点声级值相差5dB(A)以内用算术平均值表示，声级值相差大于5dB(A)时用能量平均值表示。气流噪声监测，如进出风口等，测点应取风口轴向45°方向。 6、建筑施工场界噪声限值分土石方、打桩、结构、装修四个施工阶段。 7、绿化林带并不是有效的声屏障。密集的林带对宽带噪声典型的附加衰减量是每10m衰减 1-2dB(A);取值的大小与树种、林带结构和密度等因素有关。密集的绿化带对噪声的最大附加衰减量一般不超过10dB (A)。 8、声级校准器发出1000Hz 94dB(A)的恒定声压。 9、用94 dB (A)的声级校准器校准配有1/2英寸传声器的积分声级计时，仪器应该指示 93.8dB(A),如不是，应用小起子调节校准器电位器。如果声级校准器不是94dB(A),则按 声级校准器的标准声压级减去0.2作为校准值。 10、《铁路边界噪声限值及其测量方法》中测点应选择在铁路边界高于地面1.2m，距离反射 面不小于1.0m处。 11、若厂界与居民住宅相连，厂界噪声无法测量，或住宅与噪声源楼层相连受楼内噪声或固 体传声影响时，可在室内测量，测点应设在室内中央，开窗，室内标准限值应比标准值严格10 dB (A)。 12、声级计校准方式可分为声校准和电校准两种；当两种校准方式校准结果不吻合时，以声 校准结果为准。 13、声压级常用公式为L p=2lg（P/P0）表示，单位为dB (或分贝)。

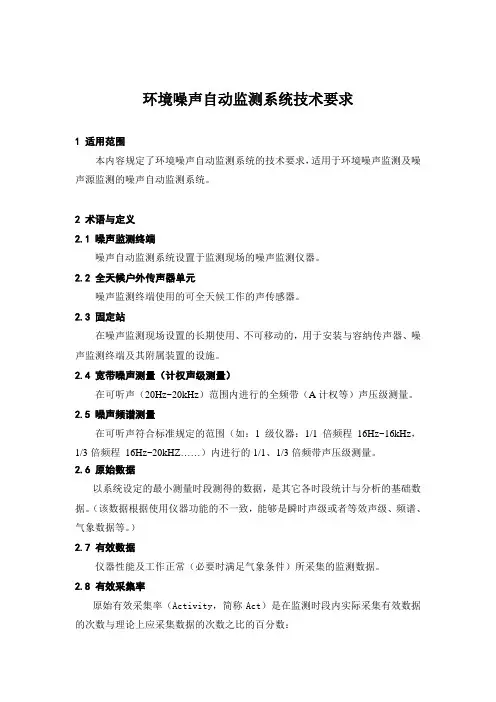

环境噪声自动监测系统技术要求（暂行） 1 适用范围 本内容规定了环境噪声自动监测系统的技术要求，适用于环境噪声监测及噪声源监测的噪声自动监测系统。 2 术语和定义 2.1 噪声监测终端 噪声自动监测系统设置于监测现场的噪声监测仪器。 2.2 全天候户外传声器单元 噪声监测终端使用的可全天候工作的声传感器。 2.3 固定站 在噪声监测现场设置的长期使用、不可移动的，用于安装和容纳传声器、噪声监测终端及其附属装置的设施。 2.4 宽带噪声测量（计权声级测量） 在可听声（20Hz~20kHz）范围内进行的全频带（A计权等）声压级测量。 2.5 噪声频谱测量 在可听声符合标准规定的范围（如：1级仪器：1/1倍频程 16Hz~16kHz，1/3倍频程 16Hz~20kHZ……）内进行的1/1、1/3倍频带声压级测量。 2.6 原始数据 以系统设定的最小测量时段测得的数据，是其它各时段统计和分析的基础数据。（该数据根据使用仪器功能的不同，可以是瞬时声级或等效声级、频谱、气象数据等。） 2.7 有效数据 仪器性能及工作正常（必要时满足气象条件）所采集的监测数据。 2.8 有效采集率 原始有效采集率（Activity，简称Act）是在监测时段内实际采集有效数据的次数与理论上应采集数据的次数之比的百分数：
