安装施工方案卫生器具安装

.

. 卫生洁具安装施工方案

一、安装工艺

1、卫生器具安装应按以下工艺顺序施工：

安装准备—→卫生洁具及配件检验—→卫生洁具安装—→卫生洁具及配件安装—→卫生洁具稳装—→卫生洁具与墙地缝处理—→卫生洁具外观检查—→通水试验

2、卫生器具的固定应采用预埋件和膨胀螺栓，但凡固定卫生器的螺母，垫圈均应使用橡胶垫。

3、洗脸盆支架安装必须牢固，器具与支架接触紧密，不得使用垫块的方法调整标高，各类支架均应做好防腐及面漆。

4、蹲便器接水管时，要仔细检查接口的胶皮碗是否破裂，如有毛病就不能使用；在绑扎胶皮碗与大便器冲洗管连接处时，应使用14号铜丝，两道要错开，并拧紧；冲洗管插入胶皮碗的角度应适宜，严禁使用铁丝。

5、座便器地脚螺栓不得小M6，便器背水箱固定螺栓不小于M10，螺母下面髯及平光执和橡胶垫〔3mm〕，螺栓外露螺母长度应为螺栓直径的一半。

6、立式小便器安装

1〕、立式小便器安装前应检查给、排水预留管口是否在一条垂线上，间距是否一致。符合要求后按照管口找出中心线。将下水客周围清理干净，取下临时管堵，在立式小便器下铺垫水泥、白灰膏的混合灰〔比例为1:5〕。将立式小便器稳装找平、找正。立式小便器与墙面、地面缝隙嵌入白水泥浆抹平、抹光。 .

. 2〕、将八字水门丝和抹铅油、缠麻、带入给水口，用扳手上至松紧适度。其护口盘应与墙面靠严。八字水门出口对准鸭嘴锁口，量出尺寸，断好铜管，套上锁母及扣碗，分别插入鸭嘴和八字水门出水口内。缠油盘根绳拧紧锁母拧至松紧适度。然后将扣碗加油灰抹平。

7、器具下水管与排水管连接处应用油麻和密封胶或玻璃胶封严。

8、洁具安装后交工前，洁具成品保护措施到位，无划痕、破损、掉、裂痕、五金配件齐全无丧失损坏，使用通畅、无漏水、堵塞等现象。

9、卫生器具安装高度如设计无要求时，应符合下表的规定：

卫生器具的安装高度

项次 卫生器具名称 安装高度〔mm〕 备注

1 污水盆〔池〕 架空式

一、工程概况

本工程为新建住宅楼卫生间给排水系统施工，工程内容包括给水管道安装、排水管道安装、卫生器具安装、阀门安装、水表安装、管道试压、通水试验等。施工区域为住宅楼卫生间，施工时间为20天。

二、施工准备

1. 技术准备：熟悉施工图纸，了解设计要求，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量标准。

2. 材料准备：准备好所需的各种管道、阀门、卫生器具、水表等材料，确保材料质量符合设计要求。

3. 工具准备：准备好各种施工工具，如扳手、螺丝刀、电焊机、切割机、水平尺等。

4. 人员准备：组织施工队伍，明确各工种人员职责，确保施工人员具备相应的施工技能。

三、施工工艺

1. 给水管道安装

（1）在卫生间墙面上按照设计要求标出管道走向，确定管道位置。

（2）根据标出的管道位置，在墙面上开槽，槽宽、槽深应符合设计要求。

（3）将给水管道铺设在槽内，确保管道水平、垂直。

（4）用膨胀螺丝固定管道，保证管道牢固。

（5）安装阀门、水表等配件，确保配件安装正确、牢固。

2. 排水管道安装

（1）在卫生间地面上按照设计要求标出排水管道走向，确定管道位置。

（2）根据标出的管道位置，在地面上开槽，槽宽、槽深应符合设计要求。

（3）将排水管道铺设在槽内，确保管道水平、垂直。

（4）用膨胀螺丝固定管道，保证管道牢固。 （5）安装检查井、地漏等配件，确保配件安装正确、牢固。

3. 卫生器具安装

（1）根据设计要求，将卫生器具（如洗手盆、马桶、淋浴房等）安装在相应位置。

（2）确保卫生器具安装牢固，接口密封良好。

4. 管道试压、通水试验

（1）对给水管道、排水管道进行试压，确保管道无渗漏。

（2）对给水管道、排水管道进行通水试验，确保管道通水顺畅。

四、质量保证措施

1. 严格按照设计要求和施工规范进行施工，确保工程质量。

2. 加强施工过程中的质量控制，对关键工序进行检验，确保施工质量。

3. 对施工过程中发现的质量问题，及时进行整改，确保工程合格。

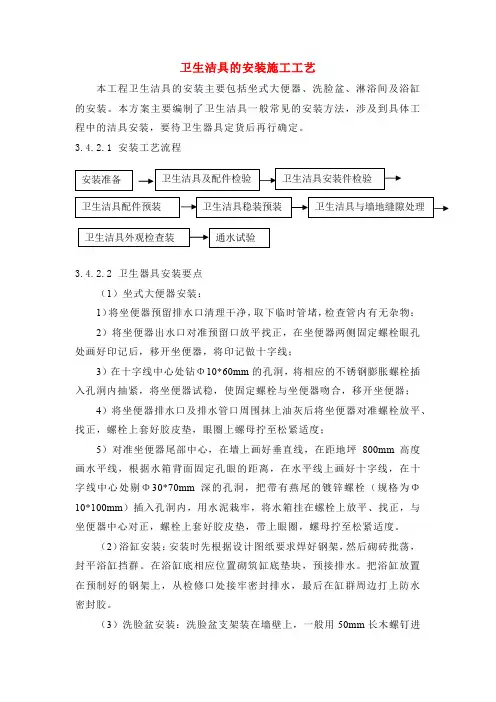

卫生洁具的安装施工工艺

本工程卫生洁具的安装主要包括坐式大便器、洗脸盆、淋浴间及浴缸的安装。本方案主要编制了卫生洁具一般常见的安装方法，涉及到具体工程中的洁具安装，要待卫生器具定货后再行确定。

3.4.2.1 安装工艺流程

3.4.2.2 卫生器具安装要点 （1）坐式大便器安装：

1）将坐便器预留排水口清理干净，取下临时管堵，检查管内有无杂物；

2）将坐便器出水口对准预留口放平找正，在坐便器两侧固定螺栓眼孔处画好印记后，移开坐便器，将印记做十字线；

3）在十字线中心处钻Φ10*60mm的孔洞，将相应的不锈钢膨胀螺栓插入孔洞内抽紧，将坐便器试稳，使固定螺栓与坐便器吻合，移开坐便器；

4）将坐便器排水口及排水管口周围抹上油灰后将坐便器对准螺栓放平、找正，螺栓上套好胶皮垫，眼圈上螺母拧至松紧适度；

5）对准坐便器尾部中心，在墙上画好垂直线，在距地坪800mm高度画水平线，根据水箱背面固定孔眼的距离，在水平线上画好十字线，在十字线中心处剔Φ30*70mm深的孔洞，把带有燕尾的镀锌螺栓（规格为Φ10*100mm）插入孔洞内，用水泥栽牢，将水箱挂在螺栓上放平、找正，与坐便器中心对正，螺栓上套好胶皮垫，带上眼圈，螺母拧至松紧适度。

（2）浴缸安装：安装时先根据设计图纸要求焊好钢架，然后砌砖批荡，封平浴缸挡群。在浴缸底相应位置砌筑缸底垫块，预接排水。把浴缸放置在预制好的钢架上，从检修口处接牢密封排水，最后在缸群周边打上防水密封胶。

（3）洗脸盆安装：洗脸盆支架装在墙壁上，一般用50mm长木螺钉进通水试验 卫生洁具外观检查装 卫生洁具与墙地缝隙处理 安装准备 卫生洁具及配件检验 卫生洁具安装件检验

卫生洁具配件预装 卫生洁具稳装预装 行固定。如装P式存水弯，排水管应暗敷于墙内，如装S式存水弯，排水管应为明装，管口套好丝扣，管口伸出地面250mm，面盆下水铜器连接时，应加麻丝圈涂白漆，用铜格林收紧，P式用压盖压住。成组安装洗脸盆时，中心间距为700mm，高低保持同一水平线上，误差不得大于3mm。

卫生洁具安装方案

卫生洁具外观检查通水试验

卫生洁具配件预装卫生洁具稳装卫生洁具与墙、缝隙处理

安装准备卫生洁具及配件检验卫生洁具安装

卫生洁具安装包括蹲便器安装、洗脸盆安装、小便器安装、小便器感应式冲洗阀安装、大便器脚踏式冲洗阀安装、拖布池安装及给排水管连接。

2、施工方法及技术要求：

1）洁具质量要求：产品质量证明文件、合格证等齐全；外观应规则、完整、平滑、无裂纹且色调一致。卫生洁具零件规格应符合标准，质量可靠，外观无缺陷。

2）卫生洁具的安装：蹲便器及座便器稳装前，应将预留排水口周围清扫干净，把临时管堵取下，检查其内部有无杂物。取好中心线，调好位置。

3）蹲便器安装时，将胶皮碗套在进水口上，要套正、套实，用14#铜丝分别绑两道，将排水管口周围清扫干净，取下临时管堵，找出排水管口的中心线，将下水管口内抹上油灰，蹲便器的位置铺垫白灰膏，然后将蹲便器排水口插入排水承口内稳好，同时用水平尺放在蹲便器上沿，纵横找平、找正，同时蹲便器两侧用砖砌好抹光。将蹲便器排水口与排水管口接触的油灰压实、抹光。最后将蹲便器排水口用临时堵封好。

4）小便器安装前检查给排水预留口是否在一条垂直线上，间距是否一致。符合要求后按照管口中心找出中心线，将预留下水口周围清扫干净，把临时管堵取下，将小便斗稳装找平、找正。

5）洗脸盆在土建安装完台面后进行稳装，核对完高低水支管后再进行脸盆支管配件安装。卫生器具及配件全部采用节水型；给水连接各接口及阀件，排水连接管各接口必须严密不漏；各镀铬件完好无毁伤，接口严密，启闭灵动，排水栓安装平整、牢固，低于排水表面，无渗漏；程度度允许误差为2mm，垂直度允许误差为3mm。

6）安装完的洁具加以保护，防止洁具瓷面或洁具损坏。

7）通水试验前应检查地漏是否畅通，然后按层段一一进行通水试验，以免漏水使装修工程受损。

2、质量标准：

1）卫生洁具的型号、规格、质量符合设计要求；卫生洁具排水口与排水管连接处严密不漏；卫生洁具的排水管径和最小坡度，符合设计要求和施工规范规定。 2）卫生洁具的支、托架防腐优秀，埋设平整、牢固、洁具安排平稳，洁净，支架与洁具接触精密。
