三心拱断面计算公式是一种用于计算三心拱断面的数学公式，它是建筑设计和结构分析中重要的工具之一。三心拱是一种拱形结构，由于其特殊的形状，其断面计算需要使用特定的公式。

在计算三心拱断面时，我们首先需要确定三个关键参数：拱顶半径R、拱脚半径r和拱高h。根据这些参数，我们可以使用以下公式来计算三心拱断面的面积A和周长P：

A = π(R^2 - r^2) + 2πh(R + r)

P = 2π(R + r + h)

这两个公式分别给出了三心拱断面的面积和周长。其中，π是一个常数，约等于3.14159。拱顶半径R是拱形结构中最高点的半径，拱脚半径r是拱形结构中最低点的半径，拱高h是拱形结构的高度。

通过这两个公式，我们可以计算出任意给定三心拱的断面面积和周长。这些参数在建筑设计和结构分析中非常重要，可以用于确定拱形结构的尺寸和强度。

除了计算断面的面积和周长，三心拱断面计算公式还可以用于确定拱形结构的其他重要参数。例如，我们可以使用这些公式来计算拱顶和拱脚的曲率半径，以及拱形结构的抗弯承载能力。

在实际应用中，三心拱断面计算公式可以通过计算机软件和数值方法来实现。这些方法可以大大简化计算过程，并提高计算的准确性和效率。

三心拱断面计算公式的准确性和可靠性是建筑设计和结构分析中的关键问题。因此，在使用这些公式进行计算时，我们必须确保所使用的参数和输入数据是准确的，并且符合实际情况。此外，我们还需要注意公式的适用范围和限制条件，以避免错误的结果和不良的设计。

三心拱断面计算公式是建筑设计和结构分析中必不可少的工具之一。通过使用这些公式，我们可以准确计算三心拱的断面面积和周长，以及其他重要参数。这些计算结果可以帮助我们设计和分析拱形结构，并确保其安全和稳定。因此，在实际应用中，我们必须熟练掌握三心拱断面计算公式，并合理使用它们，以充分发挥其作用。

合集下载

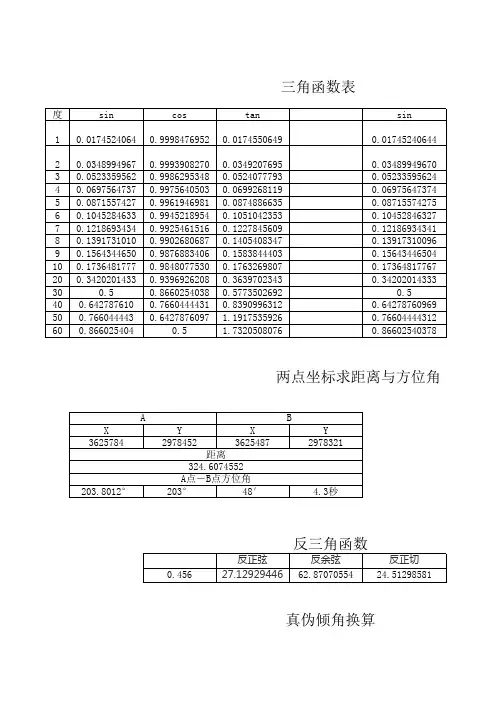

三角函数与三心拱计算表

三角函数与三心拱计算表

度sincostansin

10.01745240640.99984769520.01745506490.01745240644

20.03489949670.99939082700.03492076950.03489949670

30.05233595620.99862953480.05240777930.05233595624

40.06975647370.99756405030.06992681190.06975647374

50.08715574270.99619469810.08748866350.08715574275

60.10452846330.99452189540.10510423530.10452846327

70.12186934340.99254615160.12278456090.12186934341

80.13917310100.99026806870.14054083470.13917310096

90.15643446500.98768834060.15838444030.15643446504

100.17364817770.98480775300.17632698070.17364817767

200.34202014330.93969262080.36397023430.34202014333

300.50.86602540380.57735026920.5

400.6427876100.76604444310.83909963120.64278760969

500.7660444430.64278760971.19175359260.76604444312

600.8660254040.51.73205080760.86602540378

XYXY

3625784297845236254872978321

203.8012°203°48′4.3秒

反正弦反余弦反正切

0.45627.1292944662.8707055424.51298581

三心拱画法参数巷道面积计算公式

三心拱画法参数巷道面积计算公式

三心拱画法参数巷道面积计算公式

首先，测量凸起的头顶和底部的参数。三心拱画法将头顶和底部分为三个相等的部分，分别为上心、正心和下心。首先测量上心的宽度，然后测量正心的高度和宽度，最后测量下心的宽度。将这些参数记录下来。

注意：测量应该在巷道开挖完成后，施工现场干净整洁的情况下进行。

其次，测量两侧的参数。将两侧分为三个相等的部分，分别为自然侧墙、侧心和斜心。首先测量自然侧墙的高度和宽度，然后测量侧心的高度和宽度，最后测量斜心的高度和宽度。将这些参数记录下来。

最后，根据测得的参数计算巷道的面积。根据三心拱画法的原理，巷道的面积等于上、下心宽度之和乘以正心宽度，并减去两侧自然侧墙、侧心和斜心的面积。

巷道面积计算公式如下：

巷道面积=(上心宽度+下心宽度)×正心宽度-(自然侧墙面积+侧心面积+斜心面积)

其中：

自然侧墙面积=自然侧墙高度×自然侧墙宽度

侧心面积=侧心高度×侧心宽度

斜心面积=斜心高度×斜心宽度

使用三心拱画法进行巷道面积计算的好处是可以较为准确地测量出巷道的面积，为后续的施工和设计提供依据。然而，需要注意的是测量过程中要注意测量的准确性，并且使用合适的仪器和工具进行测量，以确保结果的准确性。

井巷工程课程设计-某铅锌矿-60m运输大巷断面和支护设计

井巷工程课程设计-某铅锌矿-60m运输大巷断面和支护设计

某铅锌矿-60m运输大巷断面和支护设计

一、 巷道断面形状选择

该矿为铅锌矿，并且设计年产量为80万t，属于中型的冶金矿山，一般来说，其第一水平的运输大巷服务年限较长，又因其穿过中等稳定围岩，故其巷道承受地压较大。因此，根据其年产量、服务年限、承受地压等特点，在此选用拱高f0=B0/4的三心拱形断面，轨距为600mm双轨运输线路，锚喷支护作为永久支护。

二、 确定运输大巷尺寸

(一) 确定净宽B0

由《矿山采矿设计手册·井巷工程卷》（以下简称手册）查表1-3-3知：ZK10-6/250电机车长4500mm、宽1060mm、高1600mm、两轨中心距1400mm，YCC(1.2)矿车长1900mm、宽1050mm、高1200mm、两轨中心距1350mm，两者相比之下取较大值，故运输设备宽度b=1060mm，两轨中心距s=1400mm。又由手册中表1-3-2以及表1-3-1分别查得，对于冶金矿山，非人行侧安全间隙b1=300mm，人行道宽度b2=800mm。

表1-3-1 人行道宽度表 （mm）

表1-3-2 安全间隙表

运输设备 设备之间 与支护之间

冶金部门 建材部门 化工部门 冶金部门 建材部门 化工部门

有轨运输 ≥300 ≥250 ≥300 ≥300 ≥250 ≥300

无轨运输 ≥600 ≥600

皮带 ≥400 ≥400 ≥400 ≥400

表1-3-3 设备外形尺寸及线路中心距表 (mm)

运输设备 设备外形尺寸 轨距 中心距

长 宽 高

920 600 1250 冶金部门

建材部门

化工部 ≥800

≥800

≥800 >800

≥800

≥800 ≥1000

≥1000

≥1000 ≥800 ≥700

≥700 ≥10000

≥10000

≥10000 ≥10000

井下矿用架线式电机车 1.5t 2420 1090 1550 762 1400

通风阻力 计算公式汇总

通风阻力 计算公式汇总

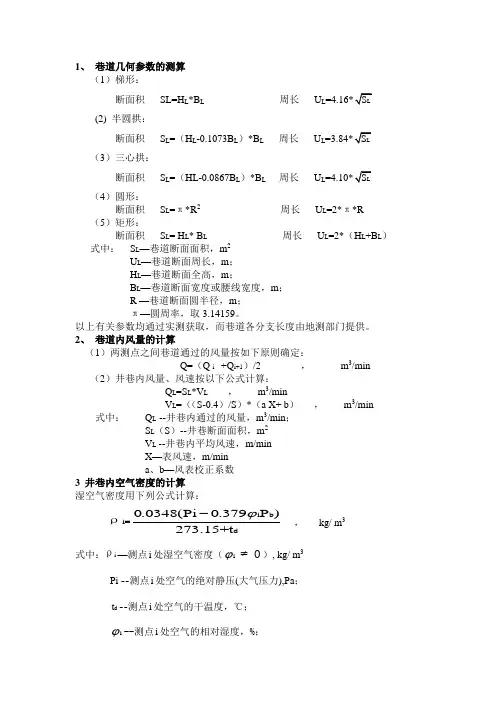

1、 巷道几何参数的测算

（1）梯形：

断面积 SL=HL*BL 周长 UL=4.16*LS

(2) 半圆拱：

断面积 SL=（HL-0.1073BL）*BL 周长 UL=3.84*LS

（3）三心拱：

断面积 SL=（HL-0.0867BL）*BL 周长 UL=4.10*LS

（4）圆形：

断面积 SL=π*R2 周长 UL=2*π*R

（5）矩形：

断面积 SL= HL* BL 周长 UL=2*（HL+BL）

式中： SL—巷道断面面积，m2

UL—巷道断面周长，m；

HL—巷道断面全高，m；

BL—巷道断面宽度或腰线宽度，m；

R —巷道断面圆半径，m；

π—圆周率，取3.14159。

以上有关参数均通过实测获取，而巷道各分支长度由地测部门提供。

2、 巷道内风量的计算

（1）两测点之间巷道通过的风量按如下原则确定：

Q=（Q i +Qi+1）/2 ， m3/min

（2）井巷内风量、风速按以下公式计算：

QL=SL*VL ， m3/min

VL=（（S-0.4）/S）*（a X+ b） ， m3/min

式中： QL --井巷内通过的风量，m3/min；

SL（S）--井巷断面面积，m2

VL --井巷内平均风速，m/min

X—表风速，m/min

a、b—风表校正系数

3 井巷内空气密度的计算

湿空气密度用下列公式计算：

ibi=d0.0348(Pi0.379P)273.15+tρ ， kg/ m3
