交通信号灯的plc控制实验报告

按钮式人行横道指示灯PLC控制系统

应用并行性分支与汇合编程方法设计一个按钮式人行横道指示灯的控制程序，其工作示意图所示。

按钮式人行道交通灯的工作示意图

一、实训目的

1．熟悉步进顺控指令的编程和用法；

2．掌握并行性流程程序的编制；

3．掌握按钮式人行横道指示灯的程序设计及其外部接线。

二、实训器材

1．可编程控制器模块1台(FX2N-48MR)；

2．实训控制台1个；

3．电工常用工具1套；

4．手持式编程器或计算机1台；

5．连接导线若干。 三、实训要求

应用并行性分支与汇合编程方法设计一个按钮式人行横道指示灯的控制程序。控制要求如下：按X0或X1按钮，人行横道和车道指示灯按图9.2所示工作时序点亮。

按钮X0或X1闪5次15S5S20S30S10S30ST0T1T2T3T4=T5=0.5S车道绿（Y3）车道黄（Y2）车道红（Y1）人行道红（Y5）人行道绿（Y6）

图9.2 按钮式人行横道指示灯的工作时序图

四、软件程序

1．I/O点分配

X0：左起动；Xl：右起动；

Y1：车道红灯；Y2：车道黄灯；Y3：车道绿灯；Y5：人行道红灯；Y6：人行道绿灯。

2．程序设计方案

根据系统控制要求及PLC的I/O分配，设计双头钻床的程序如图9.3所示。

说明：

1）PLC从STOP-RUN时，初始状态S0动作，车道信号为绿灯，人行道信号为红灯； 2）当车道两侧行人要过车道时，可分别按人行横道按钮X0或X1，则状态转移到S0和S30，车道为绿灯，人行道为红灯；

3）30S后车道为黄灯，人行道仍为红灯；

4）再过10S后车道变红灯，人行道仍为红灯，同时定时器T2起动，5S后T2触点接通，人行道变为绿色；5）15S后人行道绿灯开始闪 烁（S32人行道绿灯灭，S33人行道 绿灯亮），闪烁间隔0.5秒。

6）中S32、S33反复循环动作，计数器C0设定值为5，当循环即闪烁达到5次时，C0常开触点就接通，动作状态向S34转移，人行道变为红灯，期间车道仍为红灯，5S后返回初始状态，完成一个周期的动作。

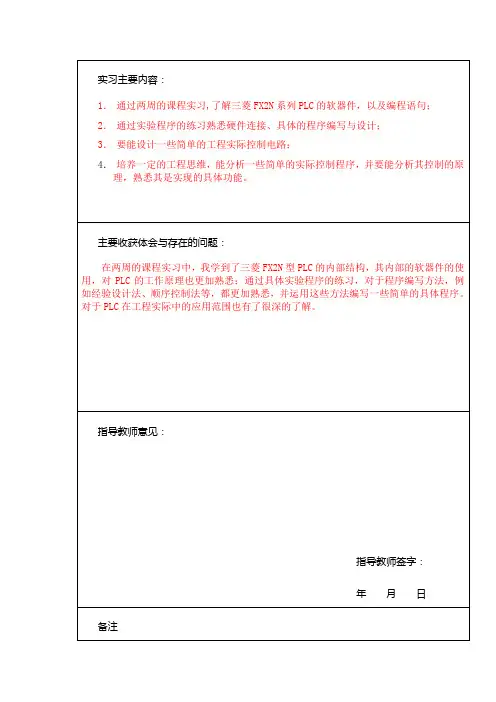

实习主要内容：

1． 通过两周的课程实习,了解三菱FX2N系列PLC的软器件，以及编程语句；

2． 通过实验程序的练习熟悉硬件连接、具体的程序编写与设计；

3． 要能设计一些简单的工程实际控制电路；

4． 培养一定的工程思维，能分析一些简单的实际控制程序，并要能分析其控制的原理，熟悉其是实现的具体功能。

主要收获体会与存在的问题：

在两周的课程实习中，我学到了三菱FX2N型PLC的内部结构，其内部的软器件的使用，对PLC的工作原理也更加熟悉；通过具体实验程序的练习，对于程序编写方法，例如经验设计法、顺序控制法等，都更加熟悉，并运用这些方法编写一些简单的具体程序。对于PLC在工程实际中的应用范围也有了很深的了解。

指导教师意见：

指导教师签字：

年 月 日

备注

实验

1 天塔之光

1.1 实验目的

用PLC控制天塔之光的控制系统。

1.2 实验设备

① 台式PLC实验装置一台。

② 天塔之光控制系统实验模板一块。

③ 连接导线一套。

1.3 实验内容

（1）控制要求

启动开关X0接通后，首先L1点亮2s,接着L2,L3,L4,L5亮2s后灭，L6,L7,L8,L9,亮2s，后所有灯亮。如此循环下去。

（2）I/O分配

输入 输出

X0:启动与停止按钮 Y1:L1灯 Y2:L2灯 Y3:L3灯

Y4:L4灯 Y5:L5灯 Y6:L6灯

Y7:L7灯 Y8:L8灯 Y9:L9灯

（3）接线

L1接主机的Y1；L2,L3,L4L5,分别接主机的Y2,Y3,Y4,Y5点；L6,L7,L8,L9,分别接主机的Y6,Y7,Y10,Y11点。主机的X0为启动开关.

信息与电子工程学院

课程设计报告

课 程： 《电气控制与PLC应用》

设计题目： 十字路口交通灯

专 业： 应用电子

班 级：

成 员：

姓名 学号 成绩

指导老师：

答辩日期： 目录

一、 课程设计概述 .................................................................. 3

1.1课程设计内容 ........................................................................... 3

1.2课程设计技术指标 ................................................................... 3

二、 方案的选择及确定 ........................................................... 4

三、 系统硬件设计 .................................................................. 5

四、 系统软件设计 .................................................................. 6

五、 触摸屏设计 ...................................................................... 8

六、 系统调试 ......................................................................... 9

七、 总结以体会 ...................................................................... 9

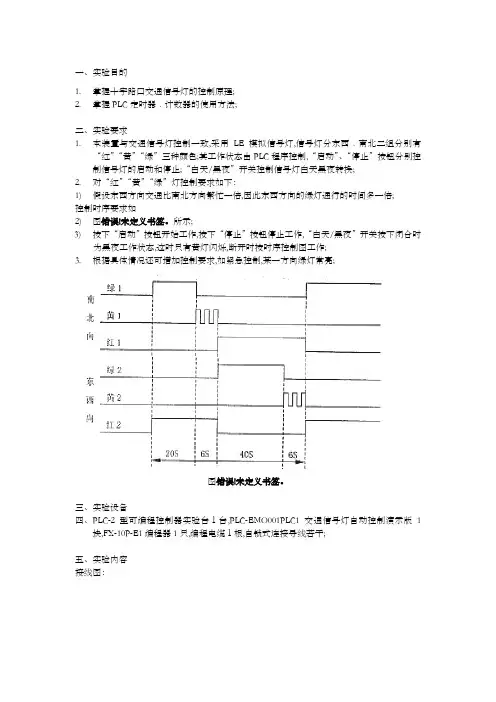

一、实验目的

1. 掌握十字路口交通信号灯的控制原理;

2. 掌握PLC定时器﹑计数器的使用方法;

二、实验要求

1. 本装置与交通信号灯控制一致,采用LE模拟信号灯,信号灯分东西﹑南北二组分别有“红”“黄”“绿”三种颜色;其工作状态由PLC程序控制,“启动”、“停止”按钮分别控制信号灯的启动和停止;“白天/黑夜”开关控制信号灯白天黑夜转换;

2. 对“红”“黄”“绿”灯控制要求如下：

1) 假设东西方向交通比南北方向繁忙一倍,因此东西方向的绿灯通行的时间多一倍;

控制时序要求如

2) 图错误!未定义书签。所示;

3) 按下“启动”按钮开始工作,按下“停止”按钮停止工作,“白天/黑夜”开关按下闭合时为黑夜工作状态,这时只有黄灯闪烁,断开时按时序控制图工作;

3. 根据具体情况还可增加控制要求,如紧急控制,某一方向绿灯常亮;

图错误!未定义书签。

三、实验设备

四、PLC-2型可编程控制器实验台１台,PLC-EMO001PLC1交通信号灯自动控制演示版1块,FX-10P-E1编程器1只,编程电缆１根,自锁式连接导线若干;

五、实验内容

接线图：

程序指令：

梯形图：

六、实验记录

程序测试过程

七、实验总结

通过交通灯PLC控制系统的设计,掌握了十字路口交通信号灯的控制原理,以及PLC定时器﹑计数器的使用方法,同时学会了PLC系统设计的步骤和方法;
