污泥干化工程初步设计方案

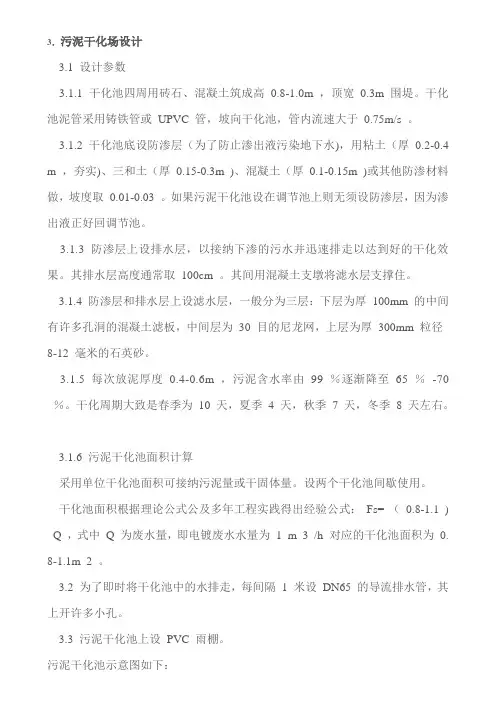

3．污泥干化场设计

3.1 设计参数

3.1.1 干化池四周用砖石、混凝土筑成高 0.8-1.0m ，顶宽 0.3m 围堤。干化池泥管采用铸铁管或 UPVC 管，坡向干化池，管内流速大于 0.75m/s 。

3.1.2 干化池底设防渗层（为了防止渗出液污染地下水)，用粘土（厚 0.2-0.4m ，夯实)、三和土（厚 0.15-0.3m )、混凝土（厚 0.1-0.15m )或其他防渗材料做，坡度取 0.01-0.03 。如果污泥干化池设在调节池上则无须设防渗层，因为渗出液正好回调节池。

3.1.3 防渗层上设排水层，以接纳下渗的污水并迅速排走以达到好的干化效果。其排水层高度通常取 100cm 。其间用混凝土支墩将滤水层支撑住。

3.1.4 防渗层和排水层上设滤水层，一般分为三层：下层为厚 100mm 的中间有许多孔洞的混凝土滤板，中间层为 30 目的尼龙网，上层为厚 300mm 粒径

8-12 毫米的石英砂。

3.1.5 每次放泥厚度 0.4-0.6m ，污泥含水率由 99 ％逐渐降至 65 ％ -70 ％。干化周期大致是春季为 10 天，夏季 4 天，秋季 7 天，冬季 8 天左右。

3.1.6 污泥干化池面积计算

采用单位干化池面积可接纳污泥量或干固体量。设两个干化池间歇使用。

干化池面积根据理论公式公及多年工程实践得出经验公式： Fs= （ 0.8-1.1 ) Q ，式中 Q 为废水量，即电镀废水水量为 1 m 3 /h 对应的干化池面积为 0.8-1.1m 2 。

3.2 为了即时将干化池中的水排走，每间隔 1 米设 DN65 的导流排水管，其上开许多小孔。

3.3 污泥干化池上设 PVC 雨棚。

污泥干化池示意图如下：

4 结论：

4.1 自动化程度高，节约能源，可基本实现离人操作，污泥自动排入污泥干化池，而不需人为干预，只是将干化后的污泥运走即可

1 / 1

低温污泥干化施工艺流程方案

序号 低温污泥干化的施工方案

1 需要将污泥从污水处理厂或其他污泥产生源收集起来，保证污泥的连续供应；对收集的污泥进行初步的固液分离，去除其中的大颗粒杂质和水分，提高污泥的干化效率

2 经过预处理的污泥送入低温干化设备，采用输送带、螺旋输送机等进行输送

3 污泥进入低温干化设备，在低温环境下进行干燥处理，采用间接加热方式，避免污泥中的有机物发生高温分解产生恶臭气体

4 污泥在干化过程中会释放出一些异味气体，需要设置除臭设备对废气进行处理，以减少对周围环境的影响

5 干化后的污泥会变得更为稳定，降低了湿度和体积，可以进一步进行固液分离、粉碎等处理，以便于后续的资源化利用或处置

6 对干燥后产生的废气进行处理，包括除尘、脱硫、脱硝等工艺，以确保排放的废气符合环保要求

7 收集干化后的污泥产品，根据需要进行包装、储存或运输，也可以直接进行资源化利用，如土壤改良剂、燃料等

8 定期对干化设备进行维护和清洁，确保设备的正常运行和生产效率；对干化处理过程中的废气、污水等进行定期监测，确保排放达标，保护周围环境

上海环保（集团）有限公司

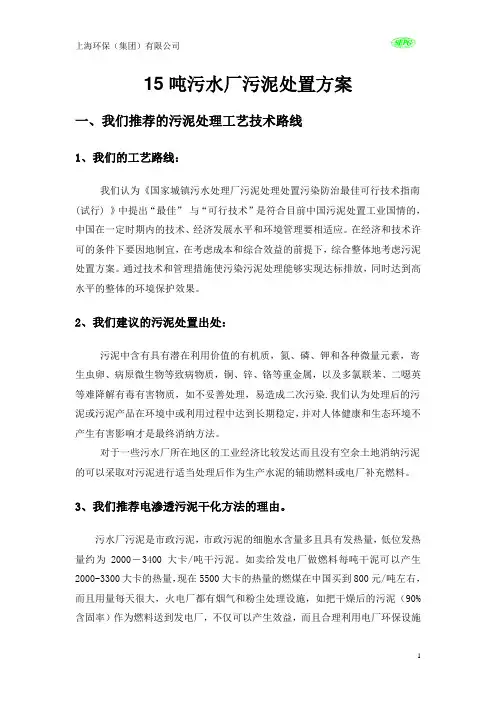

1 15吨污水厂污泥处置方案

一、我们推荐的污泥处理工艺技术路线

1、我们的工艺路线：

我们认为《国家城镇污水处理厂污泥处理处置污染防治最佳可行技术指南(试行) 》中提出“最佳” 与“可行技术”是符合目前中国污泥处置工业国情的，中国在一定时期内的技术、经济发展水平和环境管理要相适应。在经济和技术许可的条件下要因地制宜，在考虑成本和综合效益的前提下，综合整体地考虑污泥处置方案。通过技术和管理措施使污染污泥处理能够实现达标排放，同时达到高水平的整体的环境保护效果。

2、我们建议的污泥处置出处：

污泥中含有具有潜在利用价值的有机质，氮、磷、钾和各种微量元素，寄生虫卵、病原微生物等致病物质，铜、锌、铬等重金属，以及多氯联苯、二噁英等难降解有毒有害物质，如不妥善处理，易造成二次污染.我们认为处理后的污泥或污泥产品在环境中或利用过程中达到长期稳定，并对人体健康和生态环境不产生有害影响才是最终消纳方法。

对于一些污水厂所在地区的工业经济比较发达而且没有空余土地消纳污泥的可以采取对污泥进行适当处理后作为生产水泥的辅助燃料或电厂补充燃料。

3、我们推荐电渗透污泥干化方法的理由。

污水厂污泥是市政污泥，市政污泥的细胞水含量多且具有发热量，低位发热量约为2000－3400大卡/吨干污泥。如卖给发电厂做燃料每吨干泥可以产生2000-3300大卡的热量，现在5500大卡的热量的燃煤在中国买到800元/吨左右，而且用量每天很大，火电厂都有烟气和粉尘处理设施，如把干燥后的污泥（90%含固率）作为燃料送到发电厂，不仅可以产生效益，而且合理利用电厂环保设施上海环保（集团）有限公司

城市污泥干化工程施工方案

一、工程概况

城市污泥干化工程是针对城市污泥处理的一项重要工程，通过干化处理可以将污泥中的水分蒸发掉，降低体积和重量，减少对环境的影响。本项目工程位于城市污水处理厂，主要包括干化设备安装、管道工程、电气工程等内容。

二、工程布置及组织架构

1. 工程布置：

本工程主要分为三个阶段进行，第一阶段是设备安装，第二阶段是管道工程，第三阶段是电气工程。各阶段工程交叉配合，确保工程顺利完成。

2. 组织架构：

本项目设立项目经理、技术总监、质量检查员、安全员等相关人员，负责工程的设计、施工、监督和检查工作。

三、施工流程

1. 设备安装：

设备安装包括各种干化设备的搬运、安装、调试等工作。首先需确定设备安装位置，然后进行基础施工，安装设备，连接管道，接入电源等工作。设备安装完成后，进行相关测试和调试，确保设备运行正常。

2. 管道工程：

管道工程包括输送污泥、冷却水、排放气体等管道的安装。根据工艺要求，确定管道布置和连接方式，进行管道加工和安装。安装完成后进行压力测试和泄漏检测，确保管道正常运行。

3. 电气工程：

电气工程包括设备电气控制系统的安装和调试。根据设备要求，安装相关电气设备，接线连接，进行调试和测试。保证设备正常运行，并与管道、设备等配套工程协调配合。

四、质量控制

1. 设备安装质量控制：

设备安装需按照相关标准和规范进行，严格按照设计图纸进行安装，确保设备位置准确、稳固。对设备进行检查和测试，发现问题及时处理，确保设备工作正常。 2. 管道工程质量控制：

管道安装需要符合相关标准和规范，确保管道连接牢固、不漏水。进行压力测试和泄漏检测，发现问题及时修复，确保管道正常运行。

3. 电气工程质量控制：

电气设备安装需要按照相关标准和规范进行，接线连接准确、可靠。进行测试和调试，确保电气系统正常工作，与管道、设备等配套工程协调配合。

五、安全控制

1. 安全防护：

施工期间需严格遵守安全规定，穿戴工作服、安全帽、手套等防护用具，避免发生意外伤害。设立安全员负责施工现场的安全监督，及时发现并处理安全隐患。
