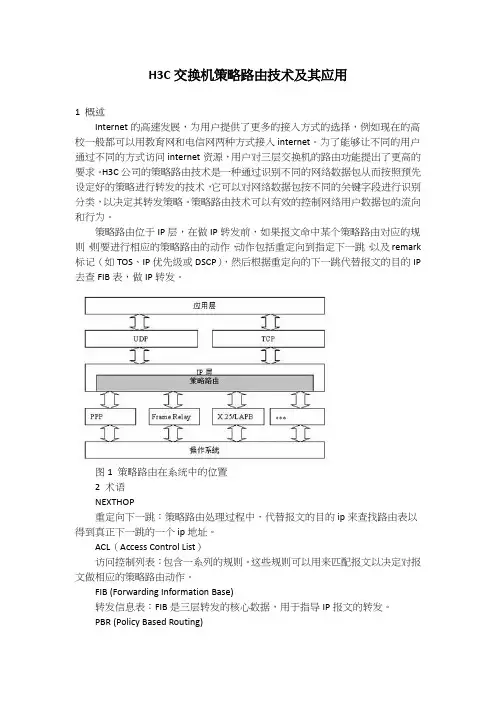

H3C交换机策略路由技术及其应用
1 概述
Internet的高速发展，为用户提供了更多的接入方式的选择，例如现在的高校一般都可以用教育网和电信网两种方式接入internet。为了能够让不同的用户通过不同的方式访问internet资源，用户对三层交换机的路由功能提出了更高的要求。H3C公司的策略路由技术是一种通过识别不同的网络数据包从而按照预先设定好的策略进行转发的技术，它可以对网络数据包按不同的关键字段进行识别分类，以决定其转发策略。策略路由技术可以有效的控制网络用户数据包的流向和行为。
策略路由位于IP层，在做IP转发前，如果报文命中某个策略路由对应的规则，则要进行相应的策略路由的动作，动作包括重定向到指定下一跳，以及remark标记（如TOS、IP优先级或DSCP），然后根据重定向的下一跳代替报文的目的IP去查FIB表，做IP转发。
图1 策略路由在系统中的位置
2 术语
NEXTHOP
重定向下一跳：策略路由处理过程中，代替报文的目的ip来查找路由表以得到真正下一跳的一个ip地址。
ACL（Access Control List）
访问控制列表：包含一系列的规则。这些规则可以用来匹配报文以决定对报文做相应的策略路由动作。
FIB (Forwarding Information Base)
转发信息表：FIB是三层转发的核心数据，用于指导IP报文的转发。
PBR (Policy Based Routing) 策略路由：根据事先预定义的策略对报文进行路由转发。
TOS (Type of Service)
服务类型：在IP报文头中的标志，用来进行流量控制。
NP (Network Processor)
网络处理器：一种用于数据报文处理的可编程、高性能网络专用处理器。
3 策略路由功能特性
PBR使用关键字对数据包进行分类从而采用不同策略对数据包进行转发，所使用的关键字为数据包本身或相关的一些特征项：
网络体系结构
计算机网络：利用通信设备，通信线路和通信协议，将分布在不同地点，功能独立的多台计算机互连起来，通过功能完善的网络软件，实现网络资源共享和信息传输的系统。
系统集成：根据一个复杂的信息系统或子系统地要求，验明多种技术和产品，并建立一个完整的解决方案的过程。
系统集成的复杂性：技术、成员、环境、约束四个方面，互为依存关系。
系统集成要选择最适合用户需求和投资规模的产品和技术。
网络体系结构：网络的功能分层与各层通信协议的集合称。
网络体系结构：OSI/RM（开放式系统互联参考模型）和TCP/IP（传输控制协议/互联网协议）
TCP/IP协议分层：应用层、传输层、网络层、网络接口层。
TCP/IP网络体系结构的特点：网络协议、软件与设备、网络寻址、网络数据结构、网络标准、应用。
物联网：将物品通过射频识别信息、传感设备与互联网连接起来，实现物品的智能化识别和管理。
物联网的基本特征：互联网特征、识别与通信特征、智能化特征。
网络工程设计模型与原则
层次化网络设计分为：核心层、汇聚层和接入层。
网络工程需求分析简介：（1）用户解决问题或达到目标所需的条件；（2）系统满足合同、标准、规范或其他正式规定文档所需要的条件或要求；（3）反映（1）或（2）所描述的条件或要求的文档说明。IEEE的定义从用户角度（系统的外部行为），以及从设计者的角度（系统的内部特性）来阐述用户需求。
用户需求分析基本方法
用户需求分析的内容：用户网络应用环境、用户网络设备状态、用户业务对网络服务的需求、用户业务对网络容量和性能的需求。
用户需求分析的基本原则：需求源于用户的需要。
用户基本要求需求分析
用户基本要求需求分析：用户类型的分析、用户网络功能需求分析、网络基本结构需求分析、网络投资约束条件分析。
四大基本服务：DNS、Web、Email、FTP。
网络基本结构需求分析：拓扑结构需求分析、网络节点需求分析、网络链路需求分析。
第七章 IP子网间路由
一、教学目标
通过本章学习使学生能够：
1、精通路由器的基本操作；
2、熟悉路由决策原则及相关概念；
3、掌握静态路由、缺省路由的配置方法；
4、熟悉动态路由协议的相关概念；
5、掌握RIP路由协议的原理和配置方法
6、了解OSPF路由协议的配置；
7、掌握三层交换机的路由配置。
二、教学方法
理论讲述 实验演示 实践练习
三、建议课时
4课时
四、教学课程内容
第一小节 路由器的管理方式 （10分钟）
课程知识点
1、 路由器管理方式
课程重点、难点
重点：
1、路由器管理方式
难点： 教学内容概览
路由器的管理方式和交换机基本相同，都分为带外管理和带内管理，带外管理同样是通过连接console口和PC的COM的方式来管理，带内管理的方式有telnet、WEB页面管理、基于SNMP的管理方式。不一样的是路由器上有一个AUX口，可以通过AUX来管理路由器。
重点、难点分析
1、 路由器管理方式
路由器的管理方式和交换机基本相同，只是多了一个通过AUX口管理的方法。通过AUX口连接MODEM可以访问路由器，对路由器进行配置。
第二小节 路由器的基本配置 （20分钟）
课程知识点
1、 路由器配置模式
2、 路由器上配置telnet
3、 路由器上配置文件的管理
课程重点、难点
重点：
1、 路由器上配置telnet
2、 路由器上配置文件的管理
难点：
教学内容概览
路由器的配置模式与交换机的配置模式基本相同，不一样的是路由器增加了线路配置和路由配置模式，在线路配置模式下可以对路由器的虚链路进行配置，在路由模式下可以配置路由器的路由协议等。
在路由器上配置telnet和在交换机上的配置也相似，都是需要配置管理IP，远程登陆密码和特权密码。不一样的是，在交换机上管理IP只能配置给VLAN，而在路由器上，管理IP是作为端口的IP。配置远程登陆密码也和交换机不同，是进入到虚链路配置模式下对虚链路进行配置。
计算机网络路由交换的技术应用和趋势探究
摘要：随着我国计算机网络信息化的快速发展，计算机得到了广泛的应用和发展。路由主要是网络信息从信源到信宿的路径，网络信息的快速发展，路由技术在计算机网络中得到了全面的应用。路由是各个网络之间的连接纽带，在网络通信当中，路由器的处理速度一直都过于缓慢，它处理信息的速度又影响了各个网络之间相互连接的质量。因此，相关的技术人员要根据计算机网络路由交换技术的应用做出全面的分析，并且要研究出未来路由技术的发展趋势。
关键词：计算机网络信息化；网络路由；交换技术；应用分析；发展趋势
中图分类号：tp399文献标识码：a文章编号：1007-9599 (2013)
06-0000-02
路由器作为互联网主要的工作节点设备，它运输数据的速度决定了网络信息的质量。在越来越复杂的网络面前，简单的ｒｉ已经不能满足网络的需求，这就需要大型的网络交换器。在迅速发展的计算机网络中，路由器交换技术得到很好的应用。在这个快速发展的网络信息化时代中，科研人员要对路由交换技术的应用进行全面的分析，并且要对路由交换技术的发展趋势做出相应的研究。
1计算机网络路由交换的相关理论探析
1.1在主流路由器协议的相关技术主要是针对ｐａｐ和ｃｈａｐ这两种路由器协议。ｐａｐ虽然有着一定的安全保障，但是用户的登录信息在网络上无法进行加密，很容易被不法人员窃取。ｃｈａｐ路由器协议在用户登陆时是不容易被黑客所窃取，用户因为它的随机初始值的不同每次所登陆的信息也是不相同的，即使黑客在某一次中盗取了用户的登陆信息，但是也不可能在第二次进行窃取。由于各个厂商有着不同的ｈａｓｈ的算法，所以ｃｈａｐ不可能进行互相操作的技术。
1.2在对路由技术进行分析时，要对路由器的各个方面进行全面的分析。在每个路由器当中都由一个路由表进行控制，路由表在决定了路由器下一步的动作。比如一个路由器在某一个端口接收到一个数据包后，首先，它会将链路层拆包，读取数据目的地的ｉｐ地址，再查找路由表，在确定了下一步该怎么走后，会将链路层打包，最后将接收到的数据包发送出去。如果找不到数据的目的地时，会想数据来源的地方返回这个数据，并且随后扔掉要转发的数据。
