104规约报文分析

104规约报文分析

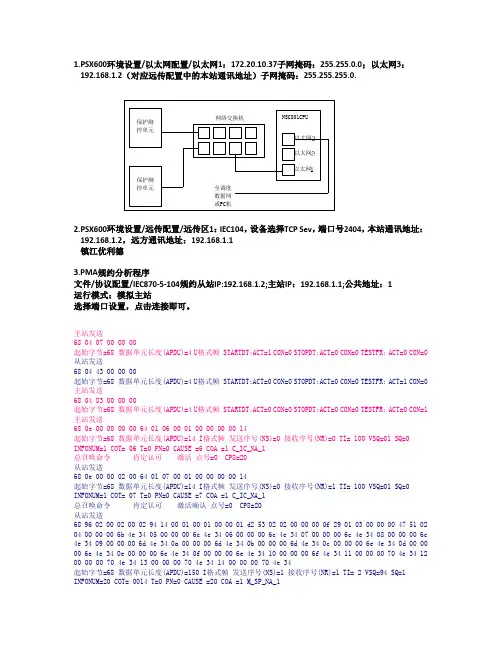

1. PSX600环境设置/以太网配置/以太网1：172.20.10.37子网掩码：255.255.0.0；以太网3：192.168.1.2（对应远传配置中的本站通讯地址）子网掩码：255.255.255.0.

以太网以太网以太网NSC801CPU保护测控单元保护测控单元至调度数据网或PC机网络交换机 2. PSX600环境设置/远传配置/远传区1：IEC104，设备选择TCP Sev，端口号2404，本站通讯地址：192.168.1.2，远方通讯地址：192.168.1.1

镇江优利德

3.PMA规约分析程序

文件/协议配置/IEC870-5-104规约从站IP:192.168.1.2;主站IP：192.168.1.1;公共地址：1

运行模式：模拟主站

选择端口设置，点击连接即可。

主站发送

68 04 07 00 00 00

起始字节=68 数据单元长度(APDU)=4 U格式帧 STARTDT:ACT=1 CON=0 STOPDT:ACT=0 CON=0 TESTFR: ACT=0 CON=0

从站发送

68 04 43 00 00 00

起始字节=68 数据单元长度(APDU)=4 U格式帧 STARTDT:ACT=0 CON=0 STOPDT:ACT=0 CON=0 TESTFR: ACT=1 CON=0

主站发送

68 04 83 00 00 00

起始字节=68 数据单元长度(APDU)=4 U格式帧 STARTDT:ACT=0 CON=0 STOPDT:ACT=0 CON=0 TESTFR: ACT=0 CON=1

主站发送

68 0e 00 00 00 00 64 01 06 00 01 00 00 00 00 14

起始字节=68 数据单元长度(APDU)=14 I格式帧 发送序号(NS)=0 接收序号(NR)=0 TI= 100 VSQ=01 SQ=0

INFONUM=1 COT= 06 T=0 PN=0 CAUSE =6 COA =1 C_IC_NA_1

104报文解读

104报文解读

104规约大致有1997年和2002年（02版）两个版本，在配置上没什么变化，只是02版在97版上扩展了遥测、遥信等信息体起始地址，区别如下：

类别 97版 02版

YX 1H------400H 1H------4000H

YC 701H------900H 4001H------5000H

YK b01H-------b80H 6001H-------6100H

设点 B81H-------c00H 6201H--------6400H

YM C01H-------c80H 6401H---------6600H

目前常用的是02版的，故一个104通道，YX最多可配16384个，YC最多可配

4096个，YK最多可配256个，YM最多可配512个。

4个控制域8位位组：前两个是发送序号，后两个是接收序号。

补充说明：

1、三种类型报文格式的控制域定义

编号的信息传输格式（Information Transmit Format） ， 简称 I－格式

编号的监视功能格式（Numbered supervisory functions） ， 简称 S－格式

不编号的控制功能格式（Unnumbered control function）, 简称 U－格式

2、报文中的APDU长度指的是除68和APDU长度字节的所有字节。

3、注意长帧报文的“发送序号”与“接收序号”具有抗报文丢失功能。

4、常用的类型标识

遥测：09----带品质描述的遥测量，每个遥测值占3个字节

0a----带3个字节时标的且具有品质描述的遥测值，每个遥测值占6个字节

0b---不带时标的标度化值，每个遥测值占3个字节

0c---带3个字节时标的标度化值，每个遥测值占6个字节

0d---带品质描述的浮点值，每个遥测值占5个字节

0e---带3个字节时标且具有品质描述的浮点值，每个遥测值占8个字节

104规约报文详解(解剖麻雀_最快速掌握_强力推荐)

104规约报文详解(解剖麻雀_最快速掌握_强力推荐)

1 ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

IEC-60870-5-104：应用模型是：物理层，链路层，网络层，传输层，应用层

物理层保证数据的正确送达，保证如何避免冲突。（物理层利用如 RS232上利用全双工）

链路层负责具体对那个slave的通讯，对于成功与否，是否重传由链路层控制（RS485 2线利用禁止链路层确认）

应用层负责具体的一些应用，如问全数据还是单点数据还是类数据等（网络利用CSMA/CD等保证避免冲突的发生）

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

基本定义：端口号2404，站端为Server 控端为Client，平衡式传输，2Byte站地址，2Byte传送原因，3Byte信息地址。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

104规约遥信报文解析 -回复

104规约遥信报文解析 -回复

104规约遥信报文解析 -回复

什么是104规约遥信报文解析？

104规约是一种常用于电力系统远程通信的协议。其中的遥信报文是通过网络传输的一种数据格式，用以传输远程设备的状态信息。在电力系统中，遥信信息对于实时监控和故障检测至关重要。因此，正确解析104规约遥信报文对于电力系统的安全运行至关重要。本文将一步一步介绍如何解析104规约遥信报文。

1. 确定报文格式：104规约遥信报文是以二进制的形式进行传输的。因此，在解析报文之前，我们首先需要了解104规约遥信报文的格式。104规约遥信报文通常包含以下几个部分：报文头、应用服务数据单元(asdu)、遥信数据、信息体地址等。

2. 解析报文头：报文头是104规约遥信报文中的首部，用于标识报文的类型和长度等信息。我们需要解析报文头，以确定报文中有多少个asdu以及它们的类型等信息。

3. 解析asdu：asdu是应用服务数据单元的缩写，是104规约遥信报文的核心部分。每个asdu代表一个独立的数据包，其中包含了遥信数据的详细信息。根据报文头所确定的asdu个数，我们需要逐个解析它们。

4. 解析遥信数据：遥信数据是asdu中最关键的部分，它包含了设备的状态信息。遥信数据通常由信息体对象组成，每个对象包含了设备的一个特定状态。在解析遥信数据时，我们需要依次解析每个信息体对象，并确定其对象类型、地址和状态值等信息。

5. 解析信息体地址：信息体地址用于标识遥信数据的来源设备。解析信息体地址可以帮助我们确定遥信数据是来自哪个设备，并可以对设备的状态变化进行跟踪和分析。

通过以上步骤，我们可以完成104规约遥信报文的解析，获取到每个asdu中的遥信数据，包括对象类型、地址和状态值等信息。根据这些信息，我们可以进一步进行实时监控和故障检测等操作。

需要注意的是，104规约遥信报文的解析过程可能存在一定的复杂性，特别是在处理大量的遥信数据时。因此，为了提高解析效率和准确性，我们可以借助相应的编程语言和工具，编写解析程序来自动处理报文解析过程。
