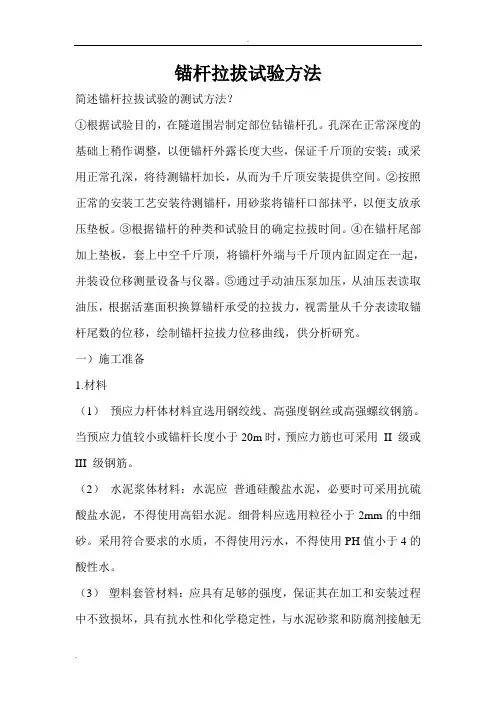

锚杆拉拔试验报告单

.

. 锚杆拉拔试验方法

简述锚杆拉拔试验的测试方法？

①根据试验目的，在隧道围岩制定部位钻锚杆孔。孔深在正常深度的基础上稍作调整，以便锚杆外露长度大些，保证千斤顶的安装；或采用正常孔深，将待测锚杆加长，从而为千斤顶安装提供空间。②按照正常的安装工艺安装待测锚杆，用砂浆将锚杆口部抹平，以便支放承压垫板。③根据锚杆的种类和试验目的确定拉拔时间。④在锚杆尾部加上垫板，套上中空千斤顶，将锚杆外端与千斤顶内缸固定在一起，并装设位移测量设备与仪器。⑤通过手动油压泵加压，从油压表读取油压，根据活塞面积换算锚杆承受的拉拔力，视需量从千分表读取锚杆尾数的位移，绘制锚杆拉拔力位移曲线，供分析研究。

一）施工准备

1.材料

（1） 预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋。当预应力值较小或锚杆长度小于20m时，预应力筋也可采用 II 级或

III 级钢筋。

（2） 水泥浆体材料：水泥应 普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，不得使用高铝水泥。细骨料应选用粒径小于2mm的中细砂。采用符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水。

（3） 塑料套管材料：应具有足够的强度，保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无.

. 不良反应。

（4） 隔离架应由钢、塑料或其它杆体无害的材料制作，不得使用木质隔离架。

（5） 防腐材料：在锚杆服务年限内，应保持其耐久性，在规定的工作温度内或张拉过程中不开裂、变脆或成为流体，不得于相邻材料发生不良反应，应保持其化学稳定性和防水性，不得对锚杆自由段的变形产生任何限制。

2.作业条件

（1） 在锚杆施工前，应根据设计要求、土层条件和环境条件，合理选择施工设备、器具和工艺方法。

（2） 根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。

（3） 施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。

锚杆拉拔力试验规程

编制单位：

编 制：

审 核：

总工程师：

二〇一五年五月二十日

锚杆拉拔力试验

1 试验目的

锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

2 试验工具和设备

试验的工具与设备主要有：

（1）锚杆拉力计（量程＞200kN、分辨率≤1.0kN）

（2）钻孔机具。

3 准备工作

3.1 地点的选择

试验地点应尽量靠近掘进工作面，围岩较平整，未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于300mm。

3.2 锚杆、锚固剂

试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。

3.3 钻孔

用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂直径。

3.4 锚杆安装

（1）将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底；

（2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s～10s停止；

（3）等待30s后，退下锚杆钻机；

（4）做好标记，以备试验。

4 拉拔试验

拉拔试验在锚杆安装后0.5h～4.0h进行。时间过短影响锚固剂固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

按图A.1所示安设仪器，确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前，检查手动泵的油量和各连接部位是否牢固，确认无误后再进行试验。试验由两人完成，一人加载，一人记录（见表A.1）。试验时应缓慢均匀地操作手动泵压杆。当锚杆出现明显位移时，停止加压，记录锚杆拉力计此时的读数，即为拉拔试验值。

5 锚杆拉拔测试要求

煤巷每300根锚杆或掘进100米巷道，抽试三组锚杆，其中每组顶锚杆2根，帮锚杆1根。并相应做锚索预紧力试验一组，试验两根锚索。

锚杆拉拔试验规程

———————————————————————————————— 作者：

———————————————————————————————— 日期：

贵州鲁中矿业有限责任公司

贵平煤矿

锚杆拉拔力试验规程

编 制 人:

技 术 部：

安 全 矿 长:

生 产 矿 长：

总 工 程 师:

锚杆拉拔力试验规程

1 、 编制原因及目的

锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。试验必须在现场进行,使用的材料和设备与巷道正常支护相同。

2 、 试验工具和设备

试验的工具与设备主要有：

（１)锚杆拉力计(量程>200kN、分辨率≤1.0kN）

（2）钻孔机具。

３ 、 准备工作

1、地点的选择

试验地点应尽量靠近掘进工作面，围岩较平整,未发生脱落、片帮等现象。试验锚杆应避开钢带（钢筋梯）安装，距邻近锚杆不小于３00mm。

2 、锚杆、锚固剂

试验用锚杆的表面应无锈、油、漆或其他污染物。树脂锚固剂按设计选用。

3 、钻孔

用锚杆钻机在选择的地点钻孔。试验前测量钻孔直径、锚杆直径、树脂直径。

4 、锚杆安装

（1)将树脂锚固剂放入孔中，用锚杆将其慢慢推到孔底； （2）用锚杆钻机将锚杆边旋转边推进到孔底，然后再旋转5s～1０s停止；

（3）等待３0ｓ后,退下锚杆钻机；

(4)做好标记,以备试验。

4、 拉拔试验

拉拔试验在锚杆安装后０.5h~４.0h进行。时间过短影响锚固剂固化后的强度,时间过长则因巷道围岩发生变形影响测量结果；当围岩完整稳定;巷道不变形时,可直接对已施工锚杆直接进行检测拉拔力试验。

按图Ａ．1所示安设仪器,确保锚杆拉力计油缸的中心线与锚杆轴线重合。试验前,检查手动泵的油量和各连接部位是否牢固,确认无误后再进行试验。试验由两人完成，一人加载,一人记录(见表A.1）。试验时应缓慢均匀地操作手动泵压杆。

公路

锚杆拉拔试验记录表

试验表61

合同段 试验日期

取样地点、桩号 取样部位

使用范围 试验方法编号

序号 拉拔计读数

（MPa） 拉拔力（kN） 拉拔力

平均值

（kN） 设计值 ×90% (kN) 拉拔力

设计值（kN） 试验结果 备注

1

2

3

换算公式：

试验说明：

------------------------------------------------------------------------------------------装

订

线------------------------------------------------------------------------ 监理独立抽检 试验结果：

试验 复核 监理工程师
