ATmega128实例程序要点

格式：doc
大小：244.00 KB
文档页数：45

1 1、流水灯 ................................................................................................................................................................. 1

2、AD转换+数码管显示 ........................................................................................................................................ 2

3、对EEPROM进行读写操作 ............................................................................................................................... 8

4、定时器0（轮循方式） ...................................................................................................................................... 9

5、定时器0中中断 ............................................................................................................................................... 10

6、定时器1测试程序 ........................................................................................................................................... 12

7、定时器1测试程序之二 ................................................................................................................................... 14

8、串口通信（USART0） .................................................................................................................................... 15

9、串口通信（USART1） .................................................................................................................................... 17

10、ATMEGA128 SPI驱动 .................................................................................................................................. 20

11、PWM波形输出 ............................................................................................................................................... 21

12、定时器1数码管显示（1s） .......................................................................................................................... 22

13、定时器1：定时计数（1s） ........................................................................................................................... 27

14、外部中断0-3 ................................................................................................................................................... 32

15、定时器3 pwm输出 ........................................................................................................................................ 34

16、定时器0，快速PWM模式 ........................................................................................................................... 35

17、定时器0，相位修正（调整）模式 .............................................................................................................. 36

18、定时器1pwm波形输出 ................................................................................................................................. 38

19、定时器3，OCRB3输出PWM波形，占空比可调 ..................................................................................... 39

1、流水灯

硬件环境：atmega128开发板

软件环境：CodeVisionAVR-C

#include

#define uchar unsigned char

#define uint unsigned int

uchar cnt;

void timer1_init()

{

TCCR1B=0X00; //先停止定时器1

TCNT1H=0XF0; //设定定时器初值

TCNT1L=0XBE;

TCCR1A=0X00; //启动定时器1

TCCR1B=0X05; //使用1024分频

}

interrupt [TIM1_OVF] void timer1_ovf_isr(void)

{

TCNT1H=0XF0; //重载定时器初值

TCNT1L=0XBE;

DDRE|=1<<2;

PORTE|=1<<2;

DDRA=0xff;

2 PORTA=cnt; //输出led的值到端口B

cnt++;

if(cnt==255)

cnt=0;

}

void main()

{

//DDRB=0XFF;

SREG|=0X80;

TIMSK=0X04;

timer1_init();

while(1)

{;

}

2、AD转换+数码管显示

/***************************************************************************/

/*ADC测试程序 */

/*目标器件：ATmega128 */

/*晶振:RC 8MHZ */

/*编译环境：ICCAVR 7.13A */

/*E-Mail:number007cool@ */

/*时间：2010年11月13日 */

//Aref接AVCC(+5V),采用Aref作参考电压

/*用数码管显示AD转换的结果*/

/***************************************************************************/

/*********************************包含头文件********************************/

#include

/********************************数码管段码表*******************************/

extern const unsigned char tab[]={0x3f,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,

0x7F,0x6F};

/*********************************全局变量**********************************/

unsigned int adc_rel=0;

/****************************************************************************

函数功能:ADC初始化函数

入口参数:

出口参数:

****************************************************************************/

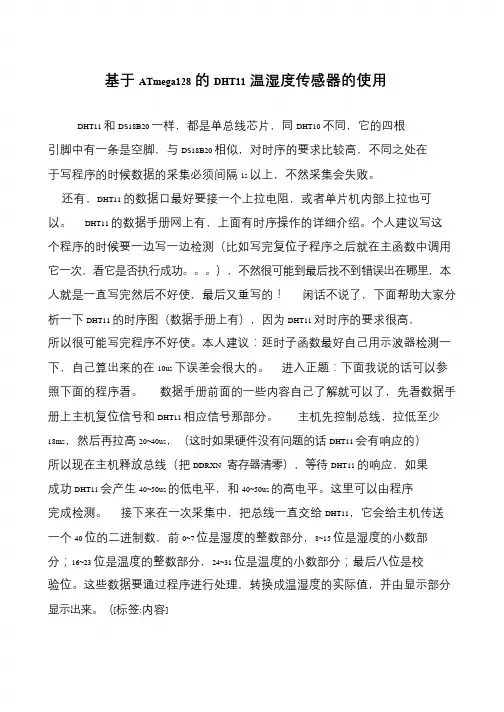

基于ATmega128的DHT11温湿度传感器的使用

基于 ATmega128 的 DHT11 温湿度传感器的使用

DHT11 和 DS18B20 一样，都是单总线芯片，同 DHT10 不同，它的四根

引脚中有一条是空脚，与 DS18B20 相似，对时序的要求比较高，不同之处在

于写程序的时候数据的采集必须间隔 1s 以上，不然采集会失败。

还有，DHT11 的数据口最好要接一个上拉电阻，或者单片机内部上拉也可

以。 DHT11 的数据手册网上有，上面有时序操作的详细介绍。个人建议写这

个程序的时候要一边写一边检测（比如写完复位子程序之后就在主函数中调用

它一次，看它是否执行成功。。。），不然很可能到最后找不到错误出在哪里，本

人就是一直写完然后不好使，最后又重写的！闲话不说了，下面帮助大家分

析一下 DHT11 的时序图（数据手册上有），因为 DHT11 对时序的要求很高，

所以很可能写完程序不好使。本人建议：延时子函数最好自己用示波器检测一

下，自己算出来的在 10us 下误差会很大的。进入正题：下面我说的话可以参

照下面的程序看。数据手册前面的一些内容自己了解就可以了，先看数据手

册上主机复位信号和 DHT11 相应信号那部分。主机先控制总线，拉低至少

18ms，然后再拉高 20~40us，（这时如果硬件没有问题的话 DHT11 会有响应的）

所以现在主机释放总线（把 DDRXN 寄存器清零），等待 DHT11 的响应，如果

成功 DHT11 会产生 40~50us 的低电平，和 40~50us 的高电平。这里可以由程序

完成检测。接下来在一次采集中，把总线一直交给 DHT11，它会给主机传送

一个 40 位的二进制数，前 0~7 位是湿度的整数部分，8~15 位是湿度的小数部

分；16~23 位是温度的整数部分，24~31 位是温度的小数部分；最后八位是校

验位。这些数据要通过程序进行处理，转换成温湿度的实际值，并由显示部分

Atmega128熔丝位设置

Atmega128熔丝位设置ZHJ

初学AVR单片机时最复杂最不容易懂的是熔丝位的设置，一旦设置错了很麻烦。(如果

已设置错了，处理见《AVR熔丝位恢复方式ZHJ》)

有了本文，告别设置的不知所措吧！

本文是Atmega128单片机的设置界面，下载用的是AVR Studio 4.13，下载器用的是深

圳研学电子公司的ISP下载器（不是打广告，个人觉得好用）

闲话少话，逐条解释吧！

1. Atmega103 Compatibility Mode

不勾选。Atmega103兼容模式。如果你用Atmega128代替Atmega103才勾选。

2. Watchdog Timer always

不勾选。看门狗始终开启。此位勾选后软件不能关闭看门狗（除非你不想让软件可暂停

看门狗工作）

3. On-Chip Debug Enabled

不勾选。片上调试使能。一般用不上

4. JTAG Interface Enaled

一般勾选

此条小心设置！！JTAG接口使能。如果你用的是ISP下载，且现在将来不会用JTAG下

载，且想用PF4～PF7四个引脚作普通IO口使用，才不勾选。

5. Serial program downloading (SPI) enabled

一般勾选此条小心设置！！

SPI下载使能。在ISP下载模式下不能更改。在JTAG模式下可以更改为不勾选，不勾

选后不能使用ISP下载。

6. Preserve EEPROM memory through the Chi Erase cycle

勾选。保护EEPROM中的数据，下载FLASH时不会被破坏。

7. Boot Flash section size=512 words Boot start address=$fe0

8. Boot Flash section size=1024 words Boot start address=$fe0

9. Boot Flash section size=2048 words Boot start address=$fe0

ATMEGA128熔丝位配置详解

熔丝位配置

2009-07-29 11:51

在配置熔丝位时应特别注意，部分熔丝位（如OCDEN、JTAGEN和SPIEN等）的配置是不可逆的

2009年04月17日星期五 11:28

引言

AVR系列单片机在仿真调试之前，首先必须对AVR的熔丝位和锁定位进行配置。如果配置不当，则可能造成单片机不能正常工作，严重时可能导致单片机死锁。因此，对单片机熔丝位和锁定位的正确配置显得尤为重要。

熔丝位是对单片机具体功能和工作模式的限定，其正确配置与否直接影响到单片机能否正常工作;锁定位是对单片机的程序和数据进行加密，以防止单片机中的程序和数据被读出或写入。在进行配置时，一般先配置熔丝位，再配置锁定位。锁定位又分为引导程序区锁定位和程序及数据存储器锁定位两类。对引导程序区锁定位进行编程可以实现两套保护模式，即应用区保护模式和Boot Loader区保护模式；不同的编程配置可以实现不同的加密级别。对程序及数据存储器锁定位进行编程可以禁止对并行和SPI/JTAG串行编程模式中Flash和EEPROM进一步编程，从而对程序和存储器中的数据进行保护。

由于引导程序锁定位和程序及数据存储器锁定位的配置具有可逆性，因此可根据不同的需要多次编程，灵活改变。但是，在配置熔丝位时应特别注意，部分熔丝位（如OCDEN、JTAGEN和SPIEN等）的配置是不可逆的。在采用单一编程下载情况下（例如只采用JTAG下载或者只采用AVRISP并行下载），一旦配置后将不可改变。鉴于熔丝位配置的重要性，本文以AVR系列的ATmega128单片机为例，详细介绍熔丝位的配置以及在配置过程中常出现的一些问题，并给出相应的解决办法，成功地解决了因熔丝位配置不当而引起的单片机不能正常工作和死锁等一系列问题。

1 熔丝位的配置

ATmega128的熔丝位共有3个字节：熔丝位扩展字节、熔丝位高字节和熔丝位低字节。表1、表2和表3分别描述了所有熔丝位的功能、默认值以及它们是如何映射到熔丝位字节的。如果熔丝位被编程，则返回值为0。表中0代表编程，1代表未编程。表1 熔丝位扩展字节

mega128串口通讯测试程序

/********************************************************

说明: 需要串口调协助实验(波特率设为9600)

在串口调试助手中输入要发送的内容，

点发送后M128会返回相同的数据

CPU型号: ATMEGA128

时钟: 8MHZ

日期：2014.7.22

默认9600 8 1

********************************************************/

#include

void USART0_Init( void );

void USART0_Transmit( unsigned char data );

unsigned char USART0_Receive( void );

void main(void)

{

unsigned char n=0,tmp=0;

DDRB |=0X10; //PB4设为输出

PORTB|=0X10; //关闭PB4外接的LED

DDRF |=0X0E; //LED及数码管锁存IO口设为输出PORTF|=0X0E;

DDRA=0XFF; //LED IO口设为输出

PORTA=0XFF;

PORTF&=0xF7; //锁存数据关闭LED

PORTA=0X00;

PORTF&=0XF8; //锁存数据关闭数码管

USART0_Init(); //波特率9600 初始化串口

while(1)

{ if(UCSR0A&(1<<="">

{

tmp=USART0_Receive(); //接收数据

USART0_Transmit(tmp); //发送数据

}

void USART0_Init( void )

{

unsigned int tmp;

UBRR0L=51; /* 设置波特率*/

UCSR0B = (1<
