无侧限抗压强度试验报告

土的无侧限抗压强度原始记录

引言

土壤是地球表面的一种天然物质，由矿物质、有机质、水和空气等组成。土壤在工程建设中扮演着重要的角色，特别是在基础工程中。了解土壤的力学特性对于设计安全可靠的基础结构至关重要。其中之一就是土的无侧限抗压强度，即土壤能够承受的最大压缩应力。

本文将通过实验记录和数据分析，详细讨论土壤无侧限抗压强度的测试方法、实验过程和结果分析。

实验目的

本实验旨在测定土壤样品的无侧限抗压强度，为工程设计提供可靠数据。

实验装置与试样准备

实验装置

• 压力机：用于施加垂直加载到试样上。

• 压力传感器：用于测量施加在试样上的垂直载荷。

• 应变计：用于测量试样中产生的应变。

• 数据采集系统：用于采集和记录实验数据。

试样准备

从现场采集到代表性土壤样品，并进行以下处理：

1. 清洗：将土壤样品清洗干净，去除杂质和有机物。

2. 筛分：通过筛网将土壤样品分为不同粒径级别。

3. 干燥：将筛分后的土壤样品在室温下晾干。

实验步骤

1. 在实验装置上安装试样，并调整装置使其垂直于加载方向。

2. 施加初始荷载：逐渐增加施加在试样上的垂直荷载，直到达到预定的初始荷载。

3. 施加额外荷载：根据试验要求，逐步增加施加在试样上的额外垂直荷载，同时记录应变和载荷数据。

4. 达到峰值应变：继续增加额外荷载，直到试样中产生峰值应变。此时记录对应的垂直荷载。

5. 卸载：逐渐减小施加在试样上的垂直荷载，同时记录应变和载荷数据。 数据处理与结果分析

根据实验获取的原始数据，进行数据处理和结果分析。

数据处理

1. 绘制应力-应变曲线：根据测得的应变和载荷数据计算得到应力，将应力与应变绘制成曲线。

2. 寻找峰值应变：在应力-应变曲线上找到峰值应变对应的载荷值。

3. 计算无侧限抗压强度：根据峰值载荷和试样的几何特征，计算土壤的无侧限抗压强度。

结果分析

通过数据处理得到的结果进行分析：

1. 应力-应变曲线的形状：观察曲线的形状，判断土壤的变形特性。

19无侧限抗压强度试验.

150 19 无侧限抗压强度试验

19.0.1 无侧限抗压强度是圆柱体试样在无侧向压力条件下，抵抗轴向压力的极限强度。

原状土的无侧限抗压强度与相应的重塑土无侧限抗压强度之比为土的灵敏度。

19.0.2 本试验适用于测定在自重作用下不发生变形的饱和软黏土的无侧限抗压强度qu和灵敏度St。

19.0.3 本试验应采用下列仪器设备：

1 应变控制式无侧限压缩仪：见图19.0.3所示。包括轴向测力计、轴向位移计、加荷架、升降板以及上、下传压板等。测力计按本规程附录C进行标定。

65437421

图19.0.3 应变控制式无侧限压缩仪

1-轴向加荷架；2-轴向测力计；3-试样；4-上、下传压板；

5-手轮或电动转轮；6-升降

150

150

式中 1——轴向应变(%)；

h——轴向变形(mm)；

h0——试样的初始高度(mm)。

2 校正后的试样面积：

1001.01-aAA （19.0.5-2）

式中 Aa——校正后试样面积(cm2)；

A0——试样初始面积(cm2)。

3 试样所受的轴向应力：

10aARC （19.0.5-3）

式中 ——轴向应力(kPa)；

C——测力计率定系数(N/0.01mm)；

R——测力计读数(0.01mm)；

10——单位换算因数。

4 以轴向应力为纵坐标，轴向应变为横坐标，绘制应力与应变关系曲线；见图19.0.5。在曲线上最大轴向应力值为qu，当最大轴向应力值不明显时，可取轴向应变为15％处的应力为无侧限抗压强度值。

轴向应变（%）轴向应力（kPa）12

图19.0.5 轴向应力与轴向应变关系曲线

151 1—原状试样；2—重塑试样。

5 灵敏度：

uutqqS （19.0.5-4）

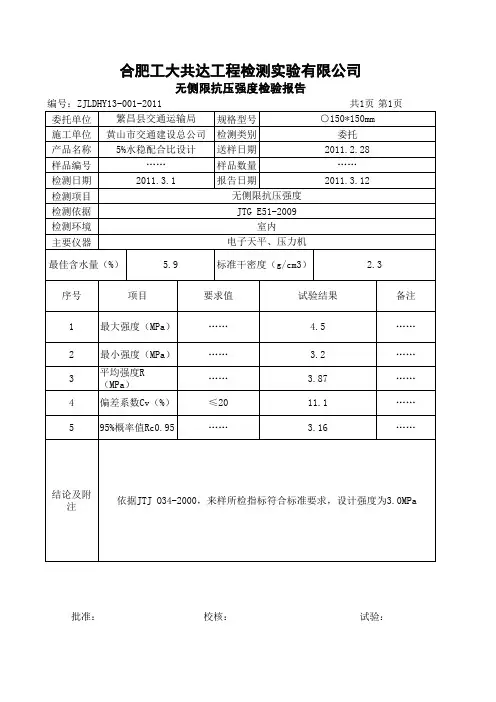

共1页 第1页委托单位规格型号施工单位检测类别产品名称送样日期样品编号样品数量检测日期报告日期检测项目检测依据检测环境主要仪器

批准：校核：试验：……………………

依据JTJ O34-2000，来样所检指标符合标准要求，设计强度为3.0MPa45编号：ZJLDHY13-001-2011

最佳含水量（%）5.9标准干密度（g/cm3）繁昌县交通运输局○150*150mm

无侧限抗压强度……2011.3.12黄山市交通建设总公司

2.3

1最大强度（MPa）

结论及附注23最小强度（MPa）平均强度R（MPa）…………序号

偏差系数Cv（%）95%概率值Rc0.95……≤20……JTG E51-2009室内电子天平、压力机

3.2项目要求值

4.5……试验结果备注

3.165%水稳配合比设计……2011.3.1合肥工大共达工程检测实验有限公司无侧限抗压强度检验报告

委托2011.2.28

3.8711.1

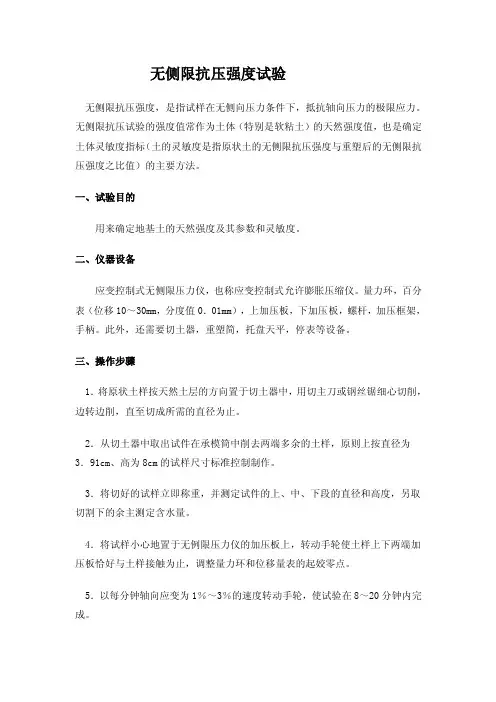

无侧限抗压强度试验

无侧限抗压强度，是指试样在无侧向压力条件下，抵抗轴向压力的极限应力。

无侧限抗压试验的强度值常作为土体（特别是软粘土）的天然强度值，也是确定

土体灵敏度指标（土的灵敏度是指原状土的无侧限抗压强度与重塑后的无侧限抗

压强度之比值）的主要方法。

一、试验目的

用来确定地基土的天然强度及其参数和灵敏度。

二、仪器设备

应变控制式无侧限压力仪，也称应变控制式允许膨胀压缩仪。量力环，百分

表（位移10～30mm，分度值0．01mm），上加压板，下加压板，螺杆，加压框架，

手柄。此外，还需要切土器，重塑简，托盘天平，停表等设备。

三、操作步骤

1．将原状土样按天然土层的方向置于切土器中，用切主刀或钢丝锯细心切削，

边转边削，直至切成所需的直径为止。

2．从切土器中取出试件在承模筒中削去两端多余的土样，原则上按直径为

3．91cm、高为8cm的试样尺寸标准控制制作。

3．将切好的试样立即称重，并测定试件的上、中、下段的直径和高度，另取

切割下的余主测定含水量。

4．将试样小心地置于无例限压力仪的加压板上，转动手轮使土样上下两端加

压板恰好与土样接触为止，调整量力环和位移量表的起姣零点。

5．以每分钟轴向应变为1％～3％的速度转动手轮，使试验在8～20分钟内完

成。 6．试验技0．5％的应变测读和记录轴向压力即量力环的变形量，直至应变值

达20％，后停止试验。

7．试验结束后反转手轮，取下试样，描述破坏后试样形状及滑动面的夹角。

8．若需测定灵敏度，可将破坏后的试样放在塑料袋或薄膜塑料布上充分辗磋

扰动，然后放在重塑筒中定型，制成与原状试件相同尺寸的重塑土样，按上述第

4至第7步骤进行试验。

四、数据整理与分析

1．按下式计算试件的平均直径：

式中：D0 、D1、D2、D3为试样的平均直径及试样上、中、下各部位的直径（cm）。

2．按下式计算试样轴向应变：

式中：h0为试验前试样高度（mm），h为轴向变形（mm）。
