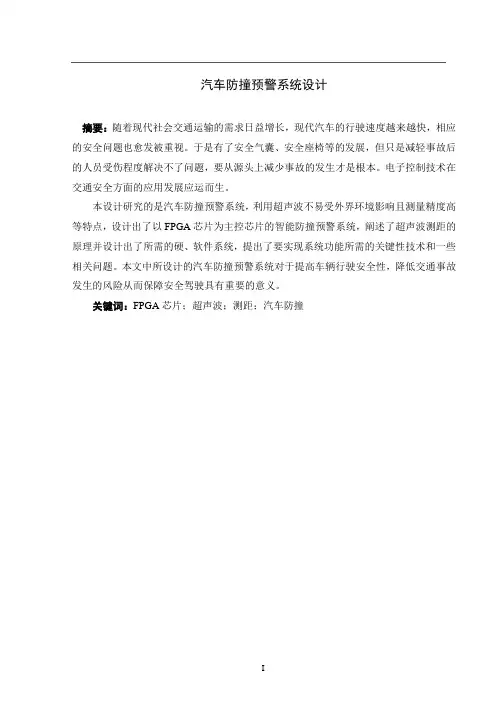

I 汽车防撞预警系统设计
摘要：随着现代社会交通运输的需求日益增长，现代汽车的行驶速度越来越快，相应的安全问题也愈发被重视。于是有了安全气囊、安全座椅等的发展，但只是减轻事故后的人员受伤程度解决不了问题，要从源头上减少事故的发生才是根本。电子控制技术在交通安全方面的应用发展应运而生。
本设计研究的是汽车防撞预警系统，利用超声波不易受外界环境影响且测量精度高等特点，设计出了以FPGA芯片为主控芯片的智能防撞预警系统，阐述了超声波测距的原理并设计出了所需的硬、软件系统，提出了要实现系统功能所需的关键性技术和一些相关问题。本文中所设计的汽车防撞预警系统对于提高车辆行驶安全性，降低交通事故发生的风险从而保障安全驾驶具有重要的意义。
关键词：FPGA芯片；超声波；测距；汽车防撞
II
Design of Automobile Anti - collision Early Warning System
Abstract: With the increasing demand for transportation in modern society, the speed of
modern cars is getting faster and faster, and the corresponding security problems are paid
more and more attention. So there is the development of airbags, safety seats, but only to
reduce the degree of injury after the accident can not solve the problem, from the source to
reduce the occurrence of the accident is fundamental. Electronic control technology in the
一种车载智能防碰撞预警系统
随着车辆数量的增加和交通拥堵情况的加剧，车辆碰撞事故已成为交通安全的主要隐患之一。为了提高车辆行驶安全性，许多车辆制造商和科研机构都在研究和开发各种智能防碰撞预警系统。这些系统可以帮助驾驶员识别潜在的碰撞危险，及时采取行动，避免事故发生。本文将介绍一种车载智能防碰撞预警系统的原理、技术特点和应用前景。
一、原理
车载智能防碰撞预警系统通过使用多种传感器和先进的数据处理技术，实时监测车辆周围的环境，并分析其他车辆、行人、障碍物等可能的碰撞危险。当系统检测到潜在的碰撞危险时，会向驾驶员提供预警信息，帮助其及时采取避让或制动等措施，避免碰撞事故的发生。
智能防碰撞预警系统一般包括以下几个主要组成部分：
1. 传感器：如摄像头、毫米波雷达、激光雷达等，用于监测车辆周围的环境。
2. 数据处理器：用于对传感器采集的数据进行处理和分析，并从中提取出潜在的碰撞危险。
3. 预警装置：通过显示屏、声音提示等方式向驾驶员提供预警信息。
4. 车辆控制系统接口：用于与车辆的制动、转向等系统进行交互，实现自动化的避碰控制。
二、技术特点
1. 多传感器融合：采用多种传感器融合的方式，可以提高系统对车辆周围环境的感知能力，减少误报和漏报的情况，提高预警的准确性和可靠性。
2. 数据处理与分析：采用先进的数据处理和分析算法，可以从庞大的传感器数据中提取出潜在的碰撞危险，对不同的危险情形进行分类和评估，并给出相应的预警措施。
3. 实时响应能力：系统具有快速的实时响应能力，可以在毫秒级的时间内对碰撞危险进行识别和预警，帮助驾驶员做出迅速的反应。
4. 可扩展性和兼容性：系统具有良好的可扩展性和兼容性，可以与车辆原有的控制系统和通信系统进行接口对接，方便系统的安装和应用。
三、应用前景 车载智能防碰撞预警系统可以在各种类型的车辆上广泛应用，包括乘用车、商用车、公交车、物流车等。它可以有效提高车辆的行驶安全性，减少碰撞事故的发生，保护车辆及乘车人员的安全。
车辆碰撞感知系统设计
第一章：绪论
车辆碰撞感知系统是一种汽车主动安全辅助系统，它通过监测汽车周围环境的变化，能够预测潜在的危险情况，如果发现危险情况，则会启动制动或者给驾驶员发出声音或者光线警示，从而减少交通事故的发生。
近年来，随着汽车产业的发展，车辆碰撞感知系统得到了迅速的发展和广泛的应用。在2019年，全球车辆碰撞感知系统市场规模达到了170亿美元，预计到2025年将达到542亿美元。
本文将介绍车辆碰撞感知系统的设计，并详细分析其关键技术和应用领域。
第二章：车辆碰撞感知系统的技术分析
车辆碰撞感知系统主要包括传感器、识别算法和控制系统三个部分。
1.传感器：车辆碰撞感知系统需要安装相当数量的传感器，来监测车辆周围的环境和车辆的状态。常用的传感器包括毫米波雷达、摄像头、惯性传感器等。毫米波雷达可以感知车辆周围的物体，包括车辆、行人和障碍物等，摄像头则可以获取车辆周围环境的图像信息，惯性传感器则可以感知车辆的加速度、转向角度和速度等。 2.识别算法：车辆碰撞感知系统需要根据传感器采集的数据，对周围环境以及车辆状态进行分析和识别。通常采用的算法包括机器学习算法、神经网络算法、卷积神经网络算法等。这些算法需要大量真实数据的训练，才能高效的分类和识别车辆周围的环境和状态。
3.控制系统：根据传感器采集到的数据和识别算法的分析结果，车辆碰撞感知系统需要快速处理数据，并做出适当的响应。控制系统通常通过制动、声音、光线等方式来发出预警，从而减少事故的发生。
第三章：车辆碰撞感知系统在汽车领域的应用
车辆碰撞感知系统可以广泛应用于各种类型的汽车，从小型汽车到大型卡车。以下将介绍车辆碰撞感知系统在汽车领域的主要应用场景。
1.自动驾驶车辆：在自动驾驶车辆中，车辆碰撞感知系统是一个重要的辅助系统。它可以预测潜在的危险情况，并及时做出响应，使车辆安全驾驶。
2.城市客运车辆：在城市客运车辆中，车辆碰撞感知系统可以预测交通拥堵、避免交通事故和减少停车时间。 3.公交车辆：在公交车辆中，车辆碰撞感知系统可以监测车辆周围的行人和其他车辆，并及时做出响应，避免碰撞和事故的发生。
科学论坛
Ｉ■ｒ
基于ＴＭＳ３２０ＶＣ５４０２的汽车防撞预警系统设计
王圆
（武汉理工大学自动化学院湖北武汉４３００７０）
［摘要】本文设计了基于ＴＭＳ３２０ＶＣ５４０２及ＡＴ８９Ｓ５２的毫米波雷达汽车防撞预警系统。该汽车防撞预警系统能实时检测前方目标车辆的距离和相对速度
信息、显示数据并根据门限值自动预警。
［关键词】ＦＭＣＷＤＳＰ汽车防撞单片机
中图分类号：Ｄ６３０文献标识码：Ａ文章编号：１００９－９１４Ｘ（２０１１）１９－００６２－０２
１曩述随着汽车工业和高速公路的飞速发展，交通安全问题已成为亟待解决的
大课题。对公路交通事故的分析表明：８０％以上的车祸是由于司机反应不
及所引起的，超过６５％的车辆相撞属于追尾相撞．研究同时还表明：驾驶员只
要在有碰撞危险的１秒前得到预警．就可以避免９０％的交通事故的发生。
在高速公路上驾驶汽车，车速较高，再加上路况或者雨雪等恶劣天气的影
响，以及长时间驾驶使驾驶员的疲劳度增加等因素，常常在驾驶员发现路
前方有危险情况时，反应时间已经不够了。所以，迫切需要研制可以保障
在能见度较低及驾驶员长时间驾驶时的行车安全装置。
目前汽车防撞系统有超声波、红外线、激光、毫米波以及视频成像等
几种技术体制，但作为前视防撞雷达。毫米波无疑是首选体制。毫米波通常
指波长在ｌｌ至１０Ｂ、频率３００ＧＨｚ至３０ＧＨｚ之间的电磁波，因其介于微波与
远红外之间，与微波相比，其探测精度高，抗干扰能力强，低仰角探测性能
好，体积小、重量轻，虽受大气的衰减和雨的影响较大，但在近感探测时，可
忽略大气衰减的影响。甚至可以工作在非大气窗口频率，特别适合在恶劣环
境下（如雨、雪、雾等天气下）工作；与红外、激光相比，毫米波受气象和烟
尘的影响小，区别金属目标和周围环境的能力强，同时毫米波多谱勒频移大，
可测量目标的相对距离和速度，是有发展潜力的汽车防撞雷达。
本文采用毫米波原理设计了汽车雷达检测前方障碍物的相对距离和速
度，提前预警的安全驾驶辅助控制装置。
