电气设备变频器的规范要求

变频器接地线的标准要求

变频器正确接地是提高控制系统灵敏度、抑制噪音的重要手段，也是保障人身安全的必要措施。通过正确接地，可以有效地将干扰和噪声从变频器中排出，从而提高控制系统的灵敏度，并抑制不必要的噪音。变频器接地线的标准要求如下：

1. 变频器金属壳体和电源地线接地必须有效。

2. 一个变频器通过一个接地线来连接设备接地线和电源接地线。

3. 接地线应尽量缩短，不能贯穿可燃物，特别是易燃易爆场所。

4. 接地线与金属外壳的连接应确保牢固可靠，接触面应打磨光洁，使用螺丝紧固和接线端子进行连接。接地线不能与电源线和信号线混杂在一起，应分开布线。

5. 接地系统的电阻应符合国家标准《电气装置接地设计标准》规定，即接地电阻不得大于4欧姆。

高压变频调速系统

通用规范

1.0 适用范围

1.1 本规范覆盖所有有关将整个高压变频器系统投入运行所涉及的人工、材料、元器件和设备等。本规范可以应用到任何类型的交流电动机应用场合。

1.2 每一套变频系统的所有组成部分必须符合本规范有关性能、保护、安全、试验及认证标准方面的规定。这些组成部分包括进线谐波滤波器或功率因数补偿器、输入移相隔离整流变压器、顺变逆变单元和输出滤波器。

1.3 变频调速系统必须：

1.3.1 从外表上看是一个整体。

1.3.2 包括所有与任何变频调速系统有关的材料和人工，即便他们是分批发运的。

1.4 如为了满足本规范要对标准产品进行任何改动，只能由变频器生产厂家实施。

1.5 如上面1.2条所述的变频调速系统必须是由变频器制造商在工厂内作为一个整体完成所有接线、装配和试验，保证是一个协调、完整的调速系统。

1.6 任何第三方的认证、安全或保护方面的要求必须将变频调速系统作为一个整体对待。只对系统的部件或部分做出认证或保护是不可以接受的。

2.0 通则

2.1 用户调查表

买主必须填写和随合同提交附件A的用户调查表。

2.2 法规和标准

2.2.1 提供的设备符合国际和国家最新的法律法规和技术标准：

GB

Institute of Electrical and Electronics Engineers (IEEE) 国际电气与电子工程师协会

International Electrotechnical Commission (IEC) 国际电子技术委员会

Underwriters’ Laboratories (UL)

2.2.2 如在用户调查表上注明，变频调速系统可以按UL、CSA或CE标准制造、组装、试验和发运。

2.3 质量标准

变频调速系统应由制造商在其自己的工厂中制造，该工厂应建立符合ISO9001的质量保证体系。

3.0 设备性能

3.1 运行条件

变频调速器应满足下述转速与转矩要求：

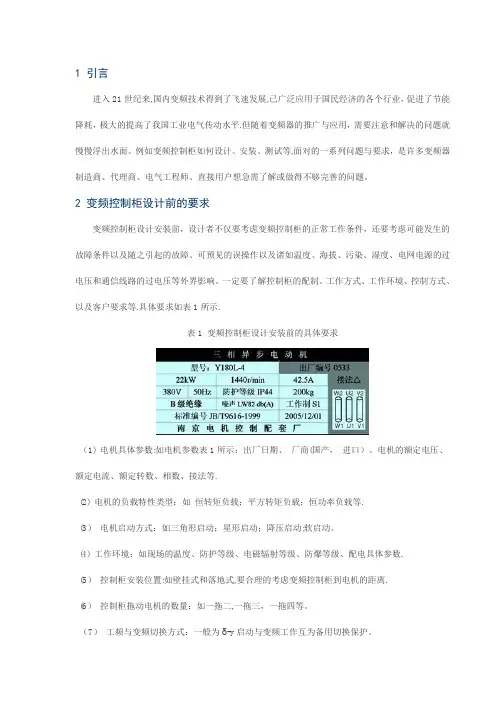

1 引言

进入21世纪来,国内变频技术得到了飞速发展,已广泛应用于国民经济的各个行业，促进了节能降耗，极大的提高了我国工业电气传动水平.但随着变频器的推广与应用，需要注意和解决的问题就慢慢浮出水面。例如变频控制柜如何设计、安装、测试等,面对的一系列问题与要求，是许多变频器制造商、代理商、电气工程师、直接用户想急需了解或做得不够完善的问题。

2 变频控制柜设计前的要求

变频控制柜设计安装前，设计者不仅要考虑变频控制柜的正常工作条件，还要考虑可能发生的故障条件以及随之引起的故障、可预见的误操作以及诸如温度、海拔、污染、湿度、电网电源的过电压和通信线路的过电压等外界影响。一定要了解控制柜的配制、工作方式、工作环境、控制方式、以及客户要求等.具体要求如表1所示.

表1 变频控制柜设计安装前的具体要求

（1) 电机具体参数:如电机参数表1所示：出厂日期、 厂商(国产， 进口）、电机的额定电压、额定电流、额定转数、相数、接法等.

(2) 电机的负载特性类型：如 恒转矩负载；平方转矩负载；恒功率负载等.

(3） 电机启动方式：如三角形启动；星形启动；降压启动;软启动。

(4) 工作环境：如现场的温度、防护等级、电磁辐射等级、防爆等级、配电具体参数.

(5） 控制柜安装位置:如壁挂式和落地式,要合理的考虑变频控制柜到电机的距离.

(6） 控制柜拖动电机的数量：如一拖二,一拖三，一拖四等。

（7） 工频与变频切换方式：一般为δ-y启动与变频工作互为备用切换保护。 （8) 控制柜的外围器件的选用：如传感变送器的选用参数及采样地点，具体选用要求请详见“器件的配置”。

(9) 控制柜的控制方式:如手动/自动、本地/远程、控制信号的量程、是否通讯组网.

（10) 控制柜的隔离：如强电回路与弱电回路的隔离；采集信号与控制信号的隔离.

（11） 工作场合的供电质量:如防雷，浪涌，电磁辐射。

3 变频控制柜布局和器件配置

着电力电子技术的发展，MBRS130LT3G变频器（也称为电力电子变换器）广泛应用于各种领域，如工业控制、电动机驱动、电力传输和分配等。然而，由于变频器的工作原理，其会引起电磁干扰（EMI）和电磁兼容性（EMC）问题。为了确保变频器在使用时不对其他设备和系统产生干扰，并能够正常工作，制定了一系列的EMC标准和试验方法来规范变频器的设计和生产。

本文将介绍一些常见的变频器EMC标准以及典型的试验方法。

一、EMC标准

1、IEC 61800-3

IEC 61800-3是国际电工委员会（IEC）制定的关于变频器EMC的标准，适用于功率等级低于1000V的交流电动机驱动器。该标准规定了变频器在电磁环境中的电磁兼容性要求，包括电磁辐射和抗扰度。

2、EN 61800-3

EN 61800-3是IEC 61800-3的欧洲版本，是适用于欧洲市场的标准。它规定了变频器在欧洲范围内的电磁兼容性要求。

3、GB/T 12668.3

GB/T 12668.3是中国国家标准，是针对变频器EMC的标准。它与IEC 61800-3类似，规定了变频器在电磁环境中的电磁兼容性要求。

4、IEEE 519

IEEE 519是美国电气和电子工程师协会（IEEE）制定的关于谐波和电力质量的标准。对于变频器来说，谐波是一个重要的EMC问题。IEEE 519规定了变频器的谐波产生限制，以确保其不对电力系统和其他设备产生负面影响。

二、典型试验方法

1、电磁辐射试验

电磁辐射试验用于评估变频器在工作时产生的电磁辐射水平，以及其对周围设备和系统的干扰程度。常见的试验方法包括辐射发射测量和辐射敏感性测量。

辐射发射测量通过在特定的频率范围内测量变频器产生的电磁辐射水平来评估其辐射性能。这可以通过使用天线和频谱分析仪等设备来完成。

辐射敏感性测量则是评估变频器对外部电磁场的敏感程度。这可以通过将变频器置于电磁辐射源附近，并观察其在不同电磁场强度下的表现来完成。
