贴片二极管型号、参数

  • 格式：doc
  • 大小：97.52 KB
  • 文档页数：2

贴片二极管型号.参数查询

1.肖特基二极管SMA（DO214AC）

型号TYPE PRY Io@Ta Ifm(Surge) Ir Ifm Vfm 封装方法

VPk Aav c Apk mAdc Apk Vxpk NOTE

1N5817(SS12) 20 55 30 SMA(D0214AC)

1N5818(SS13) 30 55 30 SMA(D0214AC)

1N5819(SS14) 40 55 30 SMA(D0214AC)

2.片状整流二极管

TYPE NUMBER 电 特 性

VRF

VRMM

(V) IF AV

(A) IF SM

（A） IR

(R) VF

(V) VF

(V) Trr

(US) 封装方法

NOTE

1N4001(M1)

1N4002(M2) 50 1 30 1 1 4 SMA(D0214AC)

100 1 30 1 1 4 SMA(D0214AC)

1N4004(M4) 400 1 30 1 1 4 SMA(D0214AC)

1N4005(M5) 500 1 30 1 1 4 SMA(D0214AC)

1N4007(M7) 100 1 30 1 1 4 SMA(D0214AC)

BY10-200 200 1 30 1 1 4 SMA(D0214AC)

BYG10G 400 30 1 20MA 4 D0214

BA779 30 50MA <1 1 PIN二极管 SOT-23

1N4001(GS1A) 50 1 30 1 1 4 SMA(D0214AC)

1N4002(GS1B) 100 1 30 1 1 4 SMA(D0214AC)

1N4004(GS1G) 400 1 30 1 1 4 SMA(D0214AC)

1N4007(GS1M) 1000 1 30 1 1 4 SMA(D0214AC)

BY11-200 200 1 30 1 1 4 LL41

BYG20G 400 30 1 1 4 D0214

3.SOT-23 SWITCHINGDIODES开关二极管

型号

TYPE 相干型号 Vr

Min

Vde IF

mA VF

Vde Ir Trr

ns 内部构造

STYLE Min IF

mA Max

uA VR

ISS181 IS2836 80 100 300 80 12

ISS184 IS2838 80 100 300 80 9

ISS187 ISS223 80 100 300 80

ISS190 80 100 300 80 18

ISS193 ISS221 80 100 300 80 8

ISS196 80 100 300 80 18

ISS226 ISS123 80 100 300 80 11

BAL99LT1 70 100 300 70 18

BAS116LT1 75 200 300 75 8

BAS16LT1 75 200 300 1 75 8

BAS19LT1 125 200 625 125 50 8

BAS21LT1 250 200 625 1 250 50 8

BAV70LT1 70 100 200 70 9

BAV74LT1 50 100 1 200 50 9

BAV99LT1 70 100 200 5 70 11

BAV199LT1 70 100 200 5 70 11

BAV170LT1 70 150 200 70 9

BAW56LT1 70 200 250 70 12

BAW156LT1 70 200 250 70 12

BAS40-04-05-06 40 200 1 40 35 89 11 12

BAS70-04/05/06 70 200 1 15 50 89 11 12

BAT54-A/C/S 30 200 1 100 2 25 89 11 12

MMBD914LT1 75 200 1 50 75 8

MMBD4148LT1 75 300 1 100 5 70 8

MMBD2835LT1 35 100 100 30 12

MMDB2836LT1 75 100 100 50 12

MMBD2837LT1 35 150 100 30 9

MMBD2838LT1 75 150 100 50 9

MMBD6050LT1 70 100 200 50 8

MMBD6100LT1 70 100 200 50 9

MMBD7000LT1 100 100 100 3 100 11 BZX8系列 Vz=2.4-7.5V Pw=300mV 8

2010-2-2 16:39:35

尺度封装：

SMA <---------------->2010

SMB <---------------->2114

SMC <---------------->3220

SOD123 <---------------->1206

SOD323 <---------------->0805

SOD523 <---------------->0603

IN4001的封装是1812

IN4148的封装是1206

合集下载

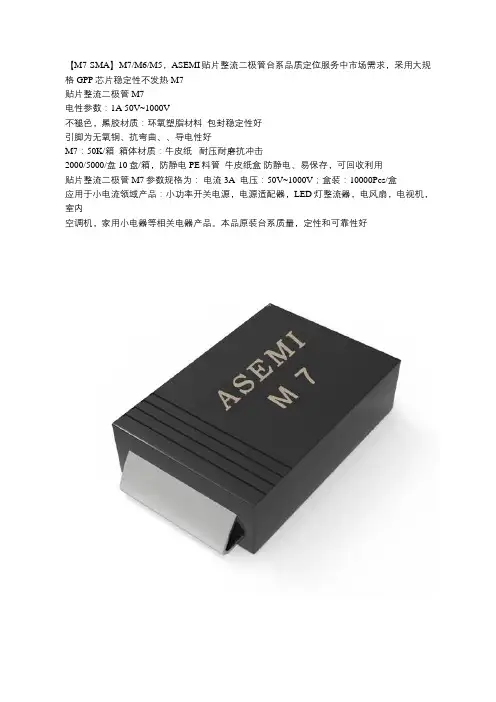

M7二极管ASEMI贴片整流二极管
