桩锚支护结构在基坑支护中的应用

浅析管桩锚杆复合支护结构在深基坑中的应用

摘要：随着现代化经济的飞快发展，为了解决城市用地有限和人口密集的矛盾，开发地下空间成为重要课题。高层或超高层建筑的基础设计越来越深，深基础施工技术也跟着不断发展。本文作者结合工程实例，根据基坑各部位土质差异与不同变形控制重要性，采用桩锚及喷锚网复合支护方案。通过合理施工既确保了工程质量，又节约了成本。基坑监测表明，应用桩锚复合支护方案取得了良好效果，为相关工程提供参考借鉴。

关键词: 深基坑工程；管桩；锚杆；组合支护技术

abstract: with the development of modern economy quickly,

in order to solve the urban land use limited and dense

contradiction, the development of underground space to become

an important issue. top or tall building foundation design

more and more deep, deep foundation construction technology

also follow continuous development. in this paper the author

combined with the engineering practice, according to each

part of the foundation pit deformation control soil

differences and different importance, the anchor pile

composite support scheme and a case. through the reasonable

建材与装饰２０１０年０８月　施工技术　

桩锚支护技术在深基坑施工过程中的应用　

何茂清　

摘要：本工程利用了基于显式三维快速拉格朗日算法的ＦＬＡＣ３Ｄ程序，并且结合某基坑开挖支护工程实例，对基坑边坡土体的变　形问题进行了分析，并且对桩顶的位移，受力与锚杆的受力进行了初步探讨。　关键词：桩锚支护；基坑：ＦＬＡＣ３Ｄ：数值模拟　

现在高层或者超高层建筑大量出现，高层建筑密度也增大，　

大型深基坑工程也越来越多。有些基坑工程紧邻城市主干道或　

者其他建筑物，基坑周围环境日益严峻。尤其是软弱地基的深基　

坑工程，由于软土侧压力系数大、开挖深度大时会产生很大的主　

动土压力。　深基坑工程中主要采用的支护形式有：水泥土搅拌桩、土钉　

墙、钻孔灌注桩、预应力锚杆、地下连续墙及其组合形式等。　

本文以在岩土工程界得到广泛应用的ＦＬＡＣ３Ｄ数值计算程　序为背景，对桩、锚杆两结构单元相互作用时的连接方法进行讨　

论，利用了该程序对采用桩锚支护系统的深基坑开挖工程进行　

模拟分析，以探讨支护结构的受力、变形特性。　

ＦＬＡＣ３Ｄ软件是用来分析和解决工程力学问题的三维显式　差分法程序，它还使用显式拉格朗日算法及混合一离散分区技　

术，还能有效地模拟岩土体与其他材料结构的工程力学行为。　

ＦＬＡＣ３Ｄ中的结构单元可以通过节点相互作用，而且节点　

又通过连接与网格点相互作用。因此，结构单元连接提供了结构　

单元与网格点相互作用的唯一方式。每个连接都是把节点连接　

到一个单元实体上。连接方式有两种：①节点一区域进行连接，主　

要是把节点连接到区域中（不是简单地连接到网格点上）；⑦节　

点一节点进行连接，主要是把节点连接到其他的节点上。而在本　

文中所采用的连接方式为是第一种连接方式，即把节点连接到　

区域中。　

１工程概况　

１．１工程地质条件及土层参数　

本工程施工场地地形平坦，但场地周围有需要保护的已有　

建筑物和地下管线。根据勘察报告，场地内的地层属于人工堆积　

与一般的第四纪沉积层，按照土的物理力学性质的不同分为６　

第２７卷第２期　２０１３年４月　土　工　基　础　Ｓｏｉｌ　Ｅｎｇ．ａｎｄ　Ｆｏｕｎｄａｔｉｏｎ　Ｖ＿０１．２７　ＮＯ．２　Ａｐｒ．２０１３　

桩锚与复合土钉墙支护在深基坑工程中的应用　

周书东　

（东莞市建筑科学研究所，广东东莞５２３１１２）　

摘要：根据某基坑工程的岩土条件、开挖深度及周边环境，选择采用桩锚及复合土钉墙进行支护，给出了典型剖　面的设计图，并对设计进行了验算，验算结果满足规范要求。分析了基坑支护设计、施工、监测应注意的问题。对类　似基坑工程的设计、施工具有借鉴意义。　关键词：桩锚，复合土钉墙，基坑支护　中图分类号：ＴＵ４７３　文献标识码：Ｂ　文章编号：１００４—３１５２（２０１３）０２—０００９—０４　

１　工程概况　

拟建建筑物地上２１层，地下２层，总建筑面积　

约３５０００　ｉＴＩ　，其中地上建筑面积３００００　ｍ　，地下建　筑面积５０００　ｍ　。采用框架剪力墙结构。结构安　

全等级为二级，地基基础设计等级为乙级。基坑　开挖深度８．５～１２．５　ｍ，基坑周长约３００　ｍ，开挖　

面积约３８００　Ｉｎ　（图１）。西侧为空地，北侧坑顶外　市政路下有通讯电缆、电力、污水管、雨水管等，距　

离基坑顶约８—１５　Ｉ１３．，该区段具备放坡空间，故按　１：０．５进行放坡并结合土钉进行支护。南侧紧邻　

三层厂房建筑物，距离坑边仅５　１ＴＩ左右，东侧紧邻　市政道路边，道路宽１４　ｍ。东侧和南侧不具备放　

坡条件，为减少施工过程中道路、建筑物沉降，采　

用桩锚结合搅拌桩止水进行支护，垂直开挖。基　坑北侧及西侧安全等级为二级，东侧及南侧安全　

等级为一级。　

空地　一一　Ｊ：　ｌ盘地下室边　Ｆ　Ｆ　Ｆ　Ｆ　：　＝　Ｌ，ＬＦ～ＦＦＦ～ＦＦＦ～，ＬＦＦＦ…ＦＬ～Ｆ，Ｌ　Ｆ…ＦＦＦ～ＦＦＦＬＬ　Ｎ；　ＬＩＬＥ　Ｌ｝Ｅ　蛀啦姓姓　＿Ｌ　ＬＬ　Ｅ　Ｅ　Ｅ　Ｅ　Ｅ　襄麓蕊密黩璐　捌　

层天然ｌ三层天然Ｉ三层天然　耩础』一房ｌ基￣Ｉｔ１）房ｌ基础，一房　

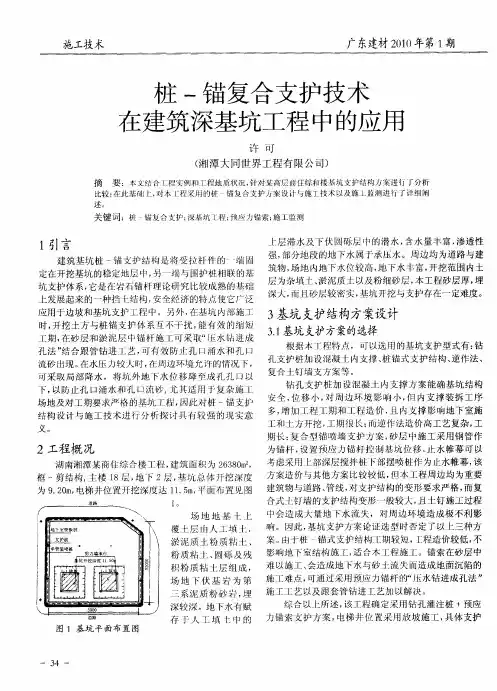

施工技术　广东建材２０１０年第１期　

桩一锚复合支护技术　

在建筑深基坑工程中的应用　

许可　

（湘潭大同世界工程有限公司）　

摘　要：本文结合工程实例和工程地质状况，针对某高层商住综和楼　坑支护结构办案进仃了分析　比较；在此基础｝　，对本工程采用的桩锚复合支护办案设计　施工技术以及施＿Ｌ监测进行了详细阐　述。　关键词：掂～锚复合支护；深　坑］二程；预应力锚索；施工监测　

１引言　

建筑基坑桩一锚支护结构是将受拉杆件的　端固　定在开挖基坑的稳定地层中，另一端与围护桩相联的基　

坑支护体系，它是在岩石锚杆理论研究比较成熟的基础　上发展起来的一种挡十结构，安全经济的特点使它广泛　

应用于边坡和基坑支护工程中。另外，在基坑内部施工　时，开挖土方与桩锚支护体系互不干扰，能有效的缩短　

工期，在砂层和淤泥层中锚杆施工可采取“　水钻进成　

孔法”结合跟管钻进１艺，可有效防ＩＬ－￣Ｌ口涌水和孔口　流砂出现。在水压力较人时，在周边环境允许的情况下，　可采取局部降水，将坑外地下水位移降至成－￣Ｌ－ｆＬ口以　

下，以防止孔口涌水和孔口流砂，尤其适用于复杂施工　场地及对工期要求严格的基坑工程，因此对桩一锚支护　

结构设计与施工技术进行分析探讨具有较强的现实意　

义。　

２工程概况　

湖南湘潭某商住综合楼工程，建筑面积为２６３８０ｍ　，　

框一剪结构，主楼ｌ８层，地下２层，基坑总体开挖深度　为９．２０ｍ，电梯井位置开挖深度达１　１．５ｍ，平面布置见图　

适路　

图１基坑平面布置图　

——３４——　ｌ。　场地地基十上　

覆土层由人工填：１：，　淤泥质土粉质粘土、　

粉质粘：ｊ：、圆砾及残　积粉质粘十层组成，　

场地Ｆ伏基岩为第　

三系泥质粉砂岩，埋　深较深。地下水有赋　

存了人工填十中的　上层滞水及下伏圆砾层中的潜水，含水量丰富，渗透性　强，部分地段的地下水属于承　水。周边均为道路与建　

筑物，场地内地下水位较高，地下水丰富，开挖范围内土　层为杂填士、淤泥质土以及粉细砂层，本工程砂层厚，埋
