裂缝注浆施工方案

楼板裂缝环氧树脂注浆及碳纤维加固施工方案

本工程中的楼板出现了南北向的裂缝，为了防止钢筋锈蚀，需要对裂缝进行灌浆处理，并在灌浆结束后进行碳纤维加固。根据相关设计规范和厂家说明，本工程使用的材料包括灌浆树脂、封缝胶和碳纤维布。在施工过程中，需要搭设脚手架、观测裂缝、处理基层、确定注入口、安装注射点、配制灌浆树脂、灌浆、清洗灌浆器等步骤。注意事项包括保证裂缝干燥、设置注入口在开口较通畅的位置、现配现用灌浆封口胶、佩戴防护镜等。针对裂缝的位置和裂缝的情况，建议在灌浆结束后进行碳纤维加固，包括在裂缝分布范围内贴碳纤维布和碳纤维压条，以及在楼板上部和下部粘贴碳纤维布进行加固。

碳纤维加固技术已经有了一些规范，最早的是2003年发布的《碳纤维片材加固混凝土结构技术规程》（CECS146：2003），现已被2006年发布的最新国家标准规范《混凝土结构加固设计规范》（GB-2006）所代替。该技术是将碳纤维布粘贴于混凝土表面，使用粘结树脂形成一个新的复合体，从而增强贴片与原有钢筋混凝同受力，提高结构的抗拉、抗剪能力、强度、抗裂性、延性和抗震加固作用。

碳纤维加固施工工艺顺序包括混凝土基底处理、涂底层底胶、找平胶找平、贴碳纤维片和养护。混凝土基底处理包括清除底部障碍物、检查外露钢筋是否锈蚀并进行必要处理、修补残缺部分、打磨平整混凝土表面、除去杂质和油污、倒角处理和擦拭干燥。底层底胶的制作需要按规定比例称量主剂和固化剂并均匀搅拌，禁止添加溶剂，用滚筒均匀涂抹，干燥时间因气温不同而变化，固化后要磨光凸起部分。找平胶找平是在底胶涂刷后，用于处理混凝土表面不平的部分。贴碳纤维片前需要确认粘贴表面干燥，防止碳纤维受损，搭接接头应大于15cm，粘接树脂的主剂和固化剂要按规定比例称量并均匀搅拌，每次调和的量应在可用时间内用完。

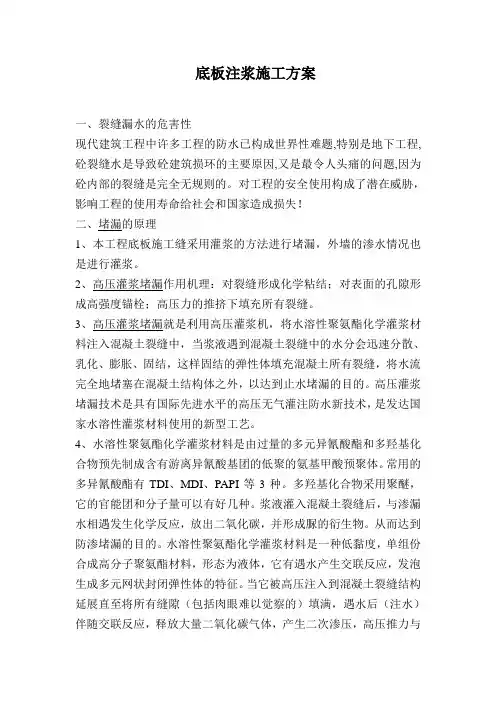

底板注浆施工方案

一、裂缝漏水的危害性

现代建筑工程中许多工程的防水已构成世界性难题,特别是地下工程,砼裂缝水是导致砼建筑损环的主要原因,又是最令人头痛的问题,因为砼内部的裂缝是完全无规则的。对工程的安全使用构成了潜在威胁，影响工程的使用寿命给社会和国家造成损失！

二、堵漏的原理

1、本工程底板施工缝采用灌浆的方法进行堵漏，外墙的渗水情况也是进行灌浆。

2、高压灌浆堵漏作用机理：对裂缝形成化学粘结；对表面的孔隙形成高强度锚栓；高压力的推挤下填充所有裂缝。

3、高压灌浆堵漏就是利用高压灌浆机，将水溶性聚氨酯化学灌浆材料注入混凝土裂缝中，当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。高压灌浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术，是发达国家水溶性灌浆材料使用的新型工艺。

4、水溶性聚氨酯化学灌浆材料是由过量的多元异氰酸酯和多羟基化合物预先制成含有游离异氰酸基团的低聚的氨基甲酸预聚体。常用的多异氰酸酯有TDI、MDI、PAPI等3种。多羟基化合物采用聚醚，它的官能团和分子量可以有好几种。浆液灌入混凝土裂缝后，与渗漏水相遇发生化学反应，放出二氧化碳，并形成脲的衍生物。从而达到防渗堵漏的目的。水溶性聚氨酯化学灌浆材料是一种低黏度，单组份合成高分子聚氨酯材料，形态为液体，它有遇水产生交联反应，发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土裂缝结构延展直至将所有缝隙（包括肉眼难以觉察的）填满，遇水后（注水）伴随交联反应，释放大量二氧化碳气体，产生二次渗压，高压推力与二次渗压将弹性体压入并充满所有缝隙，达到止漏目的. 可见水溶性聚氨酯化学灌浆材料是堵漏材料中性能最好的一种，用一般材料不能根治渗漏，使用高压灌浆堵漏技术后一次堵漏成功。

5、我们淘汰了丙凝注浆堵漏的工艺，因为丙凝的主剂丙稀酰胺是致癌物质，国家已禁止使用，并要和多种化学材料混合，难控制浆液效果，季节性漏水堵漏效果不好！国外很早就禁止使用丙凝注浆堵漏！水溶性聚氨酯的固化体无毒，并且是单组份直接和水反应！

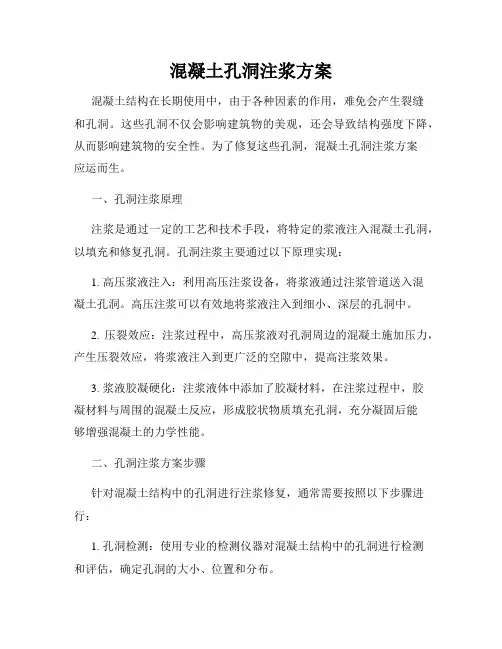

混凝土孔洞注浆方案

混凝土结构在长期使用中，由于各种因素的作用，难免会产生裂缝和孔洞。这些孔洞不仅会影响建筑物的美观，还会导致结构强度下降，从而影响建筑物的安全性。为了修复这些孔洞，混凝土孔洞注浆方案应运而生。

一、孔洞注浆原理

注浆是通过一定的工艺和技术手段，将特定的浆液注入混凝土孔洞，以填充和修复孔洞。孔洞注浆主要通过以下原理实现：

1. 高压浆液注入：利用高压注浆设备，将浆液通过注浆管道送入混凝土孔洞。高压注浆可以有效地将浆液注入到细小、深层的孔洞中。

2. 压裂效应：注浆过程中，高压浆液对孔洞周边的混凝土施加压力，产生压裂效应，将浆液注入到更广泛的空隙中，提高注浆效果。

3. 浆液胶凝硬化：注浆液体中添加了胶凝材料，在注浆过程中，胶凝材料与周围的混凝土反应，形成胶状物质填充孔洞，充分凝固后能够增强混凝土的力学性能。

二、孔洞注浆方案步骤

针对混凝土结构中的孔洞进行注浆修复，通常需要按照以下步骤进行：

1. 孔洞检测：使用专业的检测仪器对混凝土结构中的孔洞进行检测和评估，确定孔洞的大小、位置和分布。 2. 预处理：清理孔洞周围的杂物和松散混凝土，确保注浆效果。对于较大的孔洞，可以进行凿除和开挖，为注浆做好准备。

3. 注浆材料准备：根据孔洞的情况和注浆要求，配制合适的注浆材料，通常包括胶凝材料、填充材料和外加剂等。按照材料使用说明进行准备。

4. 注浆施工：使用注浆设备，将注浆液体通过注浆管道注入到孔洞中。根据孔洞的大小和形状，选择合适的注浆方法，例如单孔注浆、多孔注浆或面板注浆等。

5. 注浆检测：注浆完成后，使用非破坏性检测方法对注浆效果进行评估，确保注浆充实度和胶凝硬化效果达到设计要求。

6. 后续处理：待注浆液体充分固化后，进行表面修复和整理，使修复后的混凝土结构与周边环境协调统一。

三、孔洞注浆方案的应用领域

孔洞注浆方案广泛应用于各类建筑物和基础设施的混凝土结构修复和加固中，例如：

1

混凝土裂缝化学灌浆处理方案

1编制依据

（1）《水工建筑物化学灌浆施工规范》DL/T5406-2010；

（2） 其他有关规范和要求。

2 施工临建及布置

（1）灌浆施工通道及施工平台

施工人员先配备好安全绳及安全带，进行安全通道及平台搭设。

（2）施工用风

配置1台20m3移动式空压机。

（3）施工用电

施工用电采用从附近电源处引入，现场设置配电柜，方便设备用电。

3 资源配置

3.1人力资源配置

表3-1 施工人员配置表

序号 工种 单位 技工 普工 备注

1 管理人员 人 1

2 技术人员 人 1

3 钻灌工 人 4 6

合计 人 6 6

3.2设备资源配置

表3-3 主要施工设备表

序号 设备名称 型号及规格 单位 数量 备注

1 空压机 20m³ 台 1

2 水泥灌浆泵 SGB6-10 台 1

3 低速搅拌槽 ZL-400 台 B1

4 化学灌浆泵 220V 台 1

5 潜水泵 5kw 台 2

2

序号 设备名称 型号及规格 单位 数量 备注

6 手风钻 YT-28 台 2

7 配浆桶 50L 个 2

8 电子台秤 台 2

9 角磨机 台 2

4 裂缝处理方案及工艺流程

4.1 裂缝处理方案

1、混凝土裂缝化学灌浆方案

（1）采用手风钻沿混凝土裂缝两侧按2m左右间距交错布置造孔，采用倾斜孔从孔深 0.5m和 1.5m缝深处分别穿过裂缝面，并对孔深为0.5m的灌浆孔进

行压水清孔，确保灌浆孔穿过混凝土裂缝。

（2）灌浆孔造孔完成后，采 用小管径钢管进行埋管，埋 管深度大于20cm为宜，并按照每6孔为一组并联后引入混凝土墙体外，按顺序在预留灌浆管孔口处做好标识，待混凝土温度自然降温后的低温季节进行施灌。

（3）灌浆排气槽设置：采用φ100min管径的钢管制作成半管后，沿裂缝方向扣住混凝土裂缝，采用高标号砂浆对钢管与施工缝间隙进行封闭,防止在后续混凝土浇筑过程中水泥浆进入排气槽体内，同时按 10m间距在排气槽半管顶部开孔，采 用小管径钢管与孔口连接后引入预应力锚索预留槽内并做好标识。
