螺栓螺母拧紧基础知识

法兰规格尺寸及螺栓螺母常识

GB/T9113法兰标准 GB/T 9113.1-2000

PN1.0MPa（10bar)突面整体钢制管法兰

公称通经

DN 连接尺寸 密封面

法兰厚度C 法兰颈

法兰外经D 螺栓孔中心圆直径K 螺栓孔径L 螺栓

d f N R 数量n 螺纹规格

10 90 60 14 4 M12 41 2 14 28 3

15 95 65 14 4 M12 46 2 14 32 3

20 105 75 14 4 M12 56 2 16 40 4

25 115 85 14 4 M12 65 2 16 50 4

32 140 100 18 4 M16 76 2 18 60 5

40 150 110 18 4 M16 84 2 18 70 5

50 165 125 18 4 M16 99 2 20 84 6

65 185 145 18 4 M16 118 2 20 104 6

80 200 160 18 8 M16 132 2 20 120 6

100 220 180 18 8 M16 156 2 22 140 8

125 250 210 18 8 M20 184 2 22 170 8

150 285 240 18 8 M20 211 2 24 190 10

200 340 295 22 8 M20 266 2 24 246 10

250 395 350 22 12 M20 319 2 26 298 10

300 445 400 22 12 M20 370 2 26 348 10

350 505 460 22 16 M24 429 2 26 408 12

400 565 515 22 16 M24 480 2 26 456 12

450 615 565 22 20 M24 530 2 28 502 12

500 670 620 26 20 M27 582 2 28 559 12

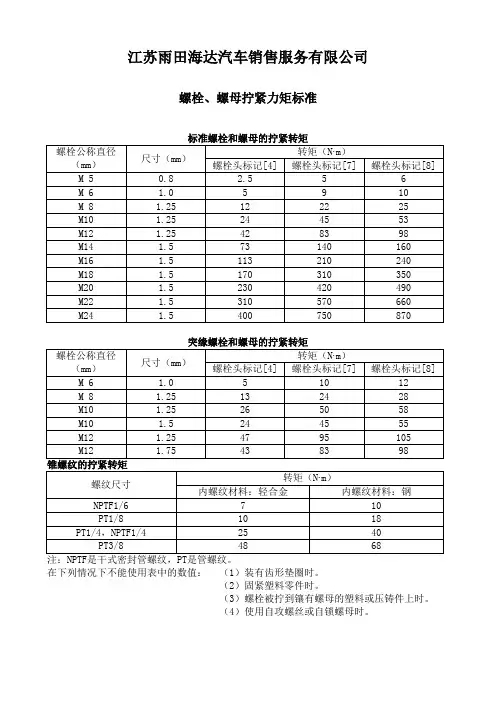

江苏雨田海达汽车销售服务有限公司

螺栓、螺母拧紧力矩标准

标准螺栓和螺母的拧紧转矩

螺栓公称直径（mm） 尺寸（mm） 转矩（N·m）

螺栓头标记[4] 螺栓头标记[7] 螺栓头标记[8]

M 5 0.8 2.5 5 6

M 6 1.0 5 9 10

M 8 1.25 12 22 25

M10 1.25 24 45 53

M12 1.25 42 83 98

M14 1.5 73 140 160

M16 1.5 113 210

240

M18 1.5 170 310 350

M20 1.5 230 420 490

M22 1.5 310 570 660

M24 1.5 400 750

870

突缘螺栓和螺母的拧紧转矩

螺栓公称直径（mm） 尺寸（mm） 转矩（N·m）

螺栓头标记[4] 螺栓头标记[7] 螺栓头标记[8]

M 6 1.0 5 10 12

M 8 1.25 13 24 28

M10 1.25 26 50 58

M10 1.5 24 45 55

M12 1.25 47 95 105

M12 1.75 43 83 98

锥螺纹的拧紧转矩

螺纹尺寸 转矩（N·m）

内螺纹材料：轻合金 内螺纹材料：钢

NPTF1/6 7 10

PT1/8 10 18

PT1/4，NPTF1/4 25 40

PT3/8 48 68

注：NPTF是干式密封管螺纹，PT是管螺纹。

在下列情况下不能使用表中的数值： （1）装有齿形垫圈时。

（2）固紧塑料零件时。

（3）螺栓被拧到镶有螺母的塑料或压铸件上时。

（4）使用自攻螺丝或自锁螺母时。

扭矩规范

牛顿米 公斤米 磅英尺

曲轴皮带轮螺栓 170-190 17-19 123-137

凸轮轴链轮螺栓 65-75 6.5-7.5 47-54

定时皮带张紧轮螺栓 22-30 2.2-3.0 16-21

螺栓，螺母

一. 螺栓，螺母在汽车装配中的应用。

一台轿车上平均用到的紧固件约500种，4000个，占整车基础零件总数的40%，在整车装配工作中，紧固连接的工作量达到了70%的占比。可见紧固件在汽车工业中的地位是多么的重要。

所以高质量，性能稳定的紧固件，加上严格科学地装配工艺，才能造出高质量的产品。

二．螺栓，螺母的基础知识。

1. 性能等级划分：3.6 4.6 4.8 5.6 5.8 6.8 碳钢，无热处理

8.8

低碳钢，淬火并回火处理 9.8低碳钢，淬火并回火处理 10.9

12.9合金钢，淬火并回火处理。一共十个级别，数值越高，代表螺栓、螺母的强度越高。例如：螺栓强度标识为：8.8 其意义为，第一个8表示公称抗拉强度为800N／平方毫米，第二个8表示屈强比为0.8.由公式：屈服强度:称抗拉强度=屈强比 屈服强度为800X0.8=640N／平方毫米。 表示该螺栓在力矩达到640／平方毫米时会失效。

2. 牙型划分：普通螺纹，矩形螺纹，梯形螺纹，锯齿形螺纹。

3. 按螺距划分; ①.粗牙。耐磨性好，强度高，应用广泛。

②.细牙。自锁性好，不耐磨，易滑丝。多用于薄壁零件的连接。

4. 螺栓，螺母零件号的认识。

粗牙螺栓用M和公称直径表示，M8 M10

细牙螺栓用M和公称直径x螺距表示，M8x1 M10x1.5

螺纹左旋用LH表示，右旋不标注。

旋合长度：中等长度不做标准。长组和短组旋合长度的螺纹，用字母L和S标注。

例如：M20 x 2 LH - 5g6g -S Tr20 x 8 (P4)

三．紧固件的连接基本类型。

1.螺栓连接。普通螺栓连接（被连接件有螺纹，螺栓受轴向，横向载荷） 铰制孔用螺栓连接（被连接件无螺纹，受横向载荷。）

2.双头螺栓连接。（多用于厚度较厚，材质较软的零件。经常拆卸的场合。）比如发动机，变速器支撑。

8-3 主要部位螺栓螺母拧紧力矩

紧 固 部 位 紧固力矩（N.m）

前轮胎螺母 412～480

后轮胎螺母 294～421

转向下节臂与球头销连接螺栓 245～304

转向主销锁止销螺母 60～70

转向上节臂紧固螺母 274～343

横拉杆夹紧螺母 90～110

转向臂与摇臂轴的锁紧螺栓螺母 407～434

直拉杆两端的球销紧固螺母 240～300

转向机固定螺栓螺母 294～333

转向盘锁紧螺母 137～217

转向机支架与车架上固定螺栓螺母 137～167

转向机支架与车架下固定螺栓螺母 275～330

主减速器主动锥齿轮凸缘螺母 395～539

前制动底板固定螺母 160～205

后制动底板固定螺母 196～245

被动齿轮与差速器紧固螺栓 588～686

差速器壳体螺母 216～275

前制动气室支架固定螺栓 59～79

前制动气室固定螺栓 40～59

后制动气室固定螺栓 167～196

减速器壳固定螺栓 128～157

半轴紧固螺栓 137～176

主动齿轮轴承盖螺栓 120～137

后轿油平面检查油塞 127～157

前蹄片轴锁止螺栓 49～69

前U型螺栓 196～294

后U型螺栓 343～392

减振器下锁紧固螺栓 134～167

减振器与上支架固定螺母 88～118

钢板弹簧销锁紧螺母 54～69

发动机前悬托架螺栓 90～110

飞轮壳与车架托架连接螺栓 80～100

离合器与飞轮紧固螺栓 90～100

飞轮壳与离合器壳紧固螺栓 60～75

变速器与离合器壳固定螺栓 142～186

传动轴联接螺栓 215～240

变速箱第二轴后联接盘固定螺母 333～549

8-3
