1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面把持.

第一步: 单击菜单栏的Connenction ---”connect”呈现

第二步: 单击Rotocol Selection进入下一步

2.Modbus的类型选择:

在Modbus Point Type就是要读取的寄存器区:

“01 : COIL STATUS ”指1号命令DO寄存器

“02 : INPUT STATUS ” 指2号命令DI寄存器

“03 : HOLDING REGUSTER ” 指3号命令保管寄存器

“04 : INPUT REGISTER ” 指4号命令输入寄存器

依照硬件产物说明书指导选择哪一种类型.

3.PC显示数据设置：

从左到右对应看：二进制、八进制、十六进制

4.其它功能菜单项：

从左到右对应看：新建、翻开、保管、连接、断开、数据界说等.

所有参数设置完成后单击OK, 如果对应串口有数据输入, 就能获取数据.

备注：

采纳Modbus/485信号接入要求如下： 创作时间：二零二一年六月三十日

创作时间：二零二一年六月三十日 1． Server通讯的参数为9600, 8, 1, 无效验（可调整, 可是目前企业通讯模式参数一致）

2． Server 的485地址是1

3． 收集点对应Modbus RTU 地址为4001开始, 数据类型为RINT.

4． 提供的MOdbus RTU Server必需是国际标准版协议, 使用Modscan调试软件能够测试通过.

创作时间：二零二一年六月三十日

合集下载

BEACON GLOBAL BT-EN-MB2-B快速启动手册(NEW)

BEACON GLOBAL BT-EN-MB2-B快速启动手册(NEW)

BT-EN-MB2-B

快速启动手册

BT-EN-MB2-B快速启动手册

1

目录 BT-EN-MB2简介： ....................................................................................................................... 1 模块初始配置:.............................................................................................................................. 1 登录介绍: ..................................................................................................................................... 1 通过以太网配置BT-EN-MB2-B模块: .......................................................................................... 1 EtherNet/IP Server的配置方法 ................................................................................................... 2 配置Modbus RTU一侧（Modbus配置） ................................................................................. 9 其他版本..................................................................................................................................... 25 联系我们..................................................................................................................................... 26

modscan软件操作说明

modscan软件操作说明

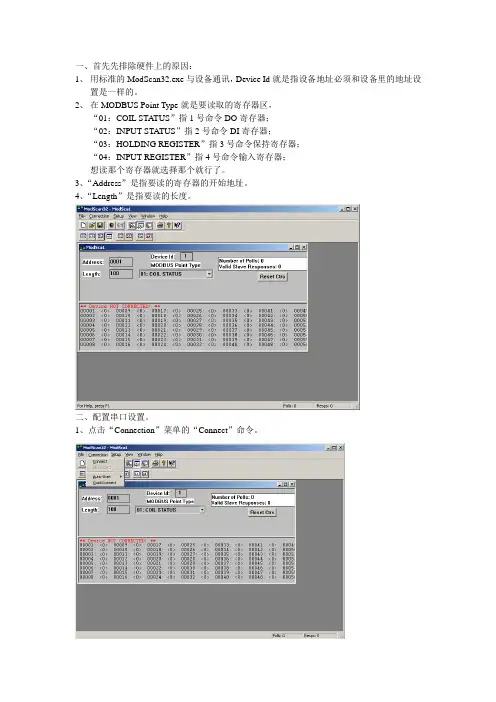

一、首先先排除硬件上的原因：
