1 武汉大学计算机学院
2010～2011学年第二学期2010级《数字逻辑》
期未考试试卷（闭卷） A卷（A类）
学号 班级 姓名 成绩
全部答案均要求写在答题纸上，写在试卷上无效。
一、填空题（每空1分，共14分）
1．若x=－0.1011，则[x]补=（ ）。
2．（10110.1）2=（ ）10=（ ）8=（ ）16
3．8421BCD码 100100010111对应的十进制数是（ ）。
4．时序逻辑电路由（ ）和（ ）组成。
5．F（ABC）=AB＋DC的反函数是（ ），对偶函数是（ ）。
6．欲使JK触发器在CP有效跳沿作用下的次态与现状相反，则JK的取值应为（ ）。
7．一个矩形波信号从与非门输入端传到输出端所延迟的时间叫（ ）。
8．消除组合逻辑电路竞争险象的常用方法有（ ）、（ ）、（ ）。
二、单项选择题（每小题2分，共16分）
从下面每题的四个答案中，选择唯一正确的答案代号填入括号内。
1．在一个给定的数字波形中，其周期为脉冲宽度的两倍，则占空比为（ ）。
A．100% B．200% C．50% D．150%
2．具有三种输出状态的门是（ ）。
A．与门 B．或门 C．OC门 D．三态门
3．维持阻塞D触发器是时钟的（ ）触发的。
A．上升沿 B．下降沿 C．高电平 D．低电平
4．电平异步时序逻辑电路的分析工具是（ ）。
A．真值表、卡诺图 B．状态表、状态图
C．功能表、波形图 D．流程表、总态图
5．欲把正弦波变换为同频率的矩形波，应选择（ ）。
A．多谐振荡器 B．施密特触发器 C．单稳态触发器 D．J-K触发器
一、多选(共计10分,每题2.5分,每题答案完全一样得满分,少选、多选、错选均不得分。)
1、逻辑项AB的相邻项有______。
A. ABCD
B.
C. AB
D.
错误:【A;C】
2、在下图所示电路中，电路______的输出为高电平。
A.
B.
C.
D.
错误:【A;B;D】
3、下面逻辑式中，正确的是______。
A. A+BD+CDE++D
B. A
C. A⊙B⊙C⊙D⊙E
D. ABCD+=1
错误:【A;B;C】
4、两输入与非门输出为0时，输入应满足______。
A. 两个同时为1
B. 两个同时为0
C. 两个互为相反
D. 两个中至少有一个为0 错误:【A】
二、判断(共计12.5分,每题2.5分)
5、若（A，B）为相容状态时，（B，C）也为相容状态对，则（A，B，C，）构成一个相容类。（ ）
A. 正确
B. 错误
错误:【B】
6、一个74LS00芯片可以构成一个或门。
A. 正确
B. 错误
错误:【A】
7、时序逻辑电路均包含有触发器。（ ）
A. 正确
B. 错误
错误:【B】
8、PROM与PLA的主要区别为PROM只能改写一次，而PROM可以改写多次。
A. 正确
B. 错误
错误:【B】
9、奇校验能查出奇数个错。
A. 正确
B. 错误
错误:【A】
三、单选(共计77.5分,每题2.5分)
10、下列逻辑功能器件中______是译码器。
A. 74LS00
B. 74LS48
C. 74LS138
D. 74LS151
错误:【C】
11、在下图所示电路中，电路______的输出不为高电平。
A. B.
C.
D.
错误:【C】
12、二进制码1000的格雷码是______。
A. 1111
B. 1000
C. 1100
D. 1001
错误:【C】
13、 根据给定的真值表判断F表示的门电路为：______。
职 业 技 术 学 院
2010 -- 2011学年 第 一 学期《 数字电子技术 》期末试卷A卷
考试班级： 09电气、电子 答题时间： 90 分钟 考试方式： 闭卷
题号 一 二 三 四 五 总分 阅卷人
得分
一、填空题（每空格1分，共15分）
1、逻辑代数中的基本运算关系有
， ， 。
2、十进制数27对应的二进制数是 ，（110001）2=（ ）10
3、TTL逻辑门电路的典型高电平值是 V，典型低电平值是 V。
4、数字逻辑电路分为两大类，它们是__________和________ 电路。
5、逻辑代数常用的表示方法有四种，它们是_____________、_____________、_______________和______________。
6、JK触发器的特性方程是 、D触发器的特性方程是
。
二、判断题（每题2分，共10分）
1、两只TTL与非门电路的输出端可以实现线与的功能。 （ ）
2、一般地说，2n个相邻最小项合并，可以消去n个变量。 （ ）
3、555定时器的电源电压范围宽，双极型555定时器为5~16伏，COMS555定时器为3~18V。（ ）
4、0,0ddRS是基本RS触发器允许的输入信号。 ( )
5、组合逻辑电路在任意时刻的输出信号只取决于输入信号，与前一状态无关。（ ）
三、单项选择题（每题2分，共20分）
1、可用于总线结构，分时传输的门电路是（ ）
A．异或门 B、同或门 C、OC门 D、三态门

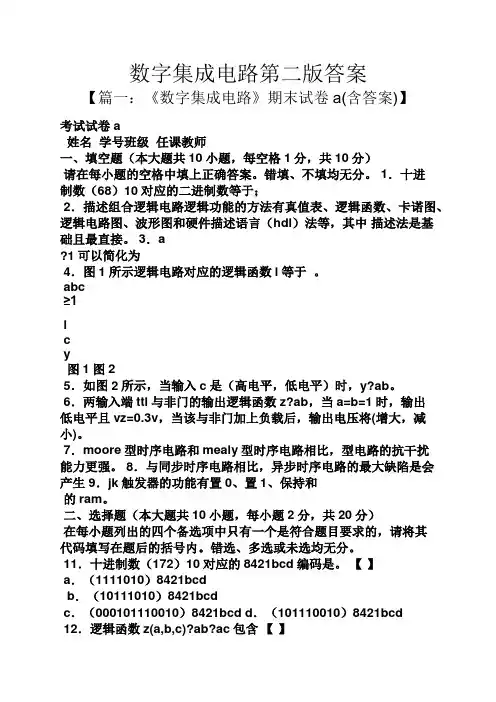

数字集成电路第二版答案
【篇一：《数字集成电路》期末试卷a(含答案)】
考试试卷 a
姓名 学号班级 任课教师
一、填空题（本大题共10小题，每空格1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。 1．十进制数（68）10对应的二进制数等于；
2．描述组合逻辑电路逻辑功能的方法有真值表、逻辑函数、卡诺图、逻辑电路图、波形图和硬件描述语言（hdl）法等，其中 描述法是基础且最直接。 3．a
?1可以简化为
4．图1所示逻辑电路对应的逻辑函数l等于 。
abc
≥1
l
c
y
图1图2
5．如图2所示，当输入c是（高电平，低电平）时，y?ab。
6．两输入端ttl与非门的输出逻辑函数z?ab，当a=b=1时，输出低电平且vz=0.3v，当该与非门加上负载后，输出电压将(增大，减小)。
7．moore型时序电路和mealy型时序电路相比，型电路的抗干扰能力更强。 8．与同步时序电路相比，异步时序电路的最大缺陷是会产生 9．jk触发器的功能有置0、置1、保持和
的ram。
二、选择题（本大题共10小题，每小题2分，共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
11．十进制数（172）10对应的8421bcd编码是。 【 】
a．（1111010）8421bcd
b．（10111010）8421bcd
c．（000101110010）8421bcd d．（101110010）8421bcd
12．逻辑函数z(a,b,c)?ab?ac包含 【 】 a．2 b．3c．4d．5
13．设标准ttl与非门z?ab的电源电压是+5v，不带负载时输出高电平电压值等于+3.6v，输出低电平电压值等于0.3v。当输入端a、b电压值va=0.3v，vb=3.6v和va=vb=3.6v两种情况下，输出电压值vz分别为。
