11G101-3讲解

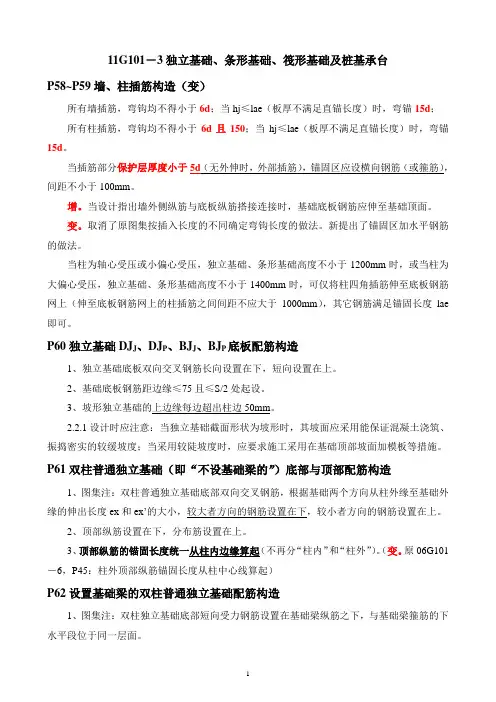

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。

P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

[2017年整理]11G101-3独立基础、条形基础、筏形基础及桩基承台11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae 即可。

P60独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

16G101-3和11G101-3的对⽐分析（构造详图部分）16G101-3与11G101-3的对⽐分析（构造详图部分）说明本⽂是吴富强⽼师对钢筋新旧平法图集的对⽐分析，共分为“16G101-1与11G101-1的不同之处（制图规则部分）”、“16G101-1与11G101-1的不同之处（详图构造部分）、“16G101-3与11G101-3的不同之处（构造详图部分）”、“16G101-3与11G101-3的不同之处（制图规则部分）”四部分。

本微信号于2016年9⽉13号发布的⽂章“钢筋新平法16G101与11G101对⽐解析（制图规则）”（点击可查看）为吴富强⽼师所编写的第⼀篇，本⽂为第⼆篇。

本图集的标准构造部分新增了第65页边缘构件纵向钢筋在基础中的构造，第77页条形基础底板配筋构造（⼆），第99页双柱联合承台底部和顶部联合构造，第102~104页的有关灌注桩的配筋构造。

1.混凝⼟结构的环境类别和混凝⼟保护层的最⼩厚度到了构造图集的⾸页位置。

2.第57页，混泥⼟保护层的最⼩厚度表做了调整。

混泥⼟保护层的最⼩厚度现在根据基础构件类型来量⾝定位。

3.原受拉钢筋基本锚固长度表拆分为受拉钢筋基本锚固长度表，抗震设计时受拉钢筋基本锚固长度表，受拉钢筋锚固长度表，受拉钢筋抗震锚固长度表四个表格。

取消了原来的⾮抗震等级的锚固长度。

取消了受拉钢筋锚固长度修正系数表的内容。

增加了钢筋弯折的弯弧内直径的相关内容。

4.取消了原来的纵向受拉钢筋绑扎搭接长度表和纵向受拉钢筋搭接长度修正系数表，取⽽代之的是纵向受拉钢筋搭接长度表和纵向受拉钢筋抗震搭接长度2个⼤表格。

5.第60页删除了受拉钢筋绑扎搭接长度及搭接修正系数表，将原图集第55页纵向受⼒钢筋搭接区箍筋构造移到了本页位置。

6.图集63页封闭箍筋及拉筋弯钩构造标题下的注写内容发⽣变化。

改为：⾮抗震设计时，当基础构件受扭时，箍筋及拉钩平直段长度为10d。

取消了当构件受扭或柱中全部纵向受⼒钢筋的配筋率⼤于3%这⼀前提条件。

11G101-3独立基础、条形基础、筏形基础及桩基承台
独立基础
独立基础是一种常见的基础形式，适用于单独承受建筑物重量和水平荷载的小
型建筑物。

独立基础工作原理是通过基础的承载面积和深度来平衡建筑物的荷载，将荷载传递到地基土层。

独立基础的优点是施工简单、造价低廉，适用于多种地质条件。

条形基础
条形基础是一种独立基础的变化形式，通常用于长条状建筑物的基础设计。

条
形基础的特点是有多个独立的柱子，它们各自承载一部分建筑物的荷载。

在实践中，条形基础的设计中一般采用网格式排列的柱子，以提高整个基础的承载能力。

筏形基础
筏形基础也是一种常见的基础形式，主要用于大型建筑物，如高层建筑或桥梁
等的基础设计。

筏形基础与独立基础不同之处在于，筏形基础的承载面积要大于独立基础，且通常为整个建筑物的底部面积。

筏形基础的优点是可在软土层上使用，但需要注意的是，筏形基础的设计和施工难度较大，需要考虑土层的稳定性和荷载的平衡等问题。

桩基承台
桩基承台是一种特殊的基础形式，通常用于大型建筑物或工程的基础设计。

桩
基承台是通过桩的承载能力将荷载传递到地基深层土层中，然后通过承台将荷载再分散到桩顶部分。

桩基承台的设计需要按照实际情况进行，其长度和受荷性能需根据桥墩高度、大小和地基情况等因素确定。

总结
以上介绍了常见的四种基础形式：独立基础、条形基础、筏形基础和桩基承台。

它们各有特点，在实际工程中需要采用不同的基础形式来保证建筑物的安全和稳定性。

在基础的设计和施工过程中，需要注意选择合适的地质条件和土层稳定性，以及考虑荷载的平衡和分散等问题。
